Курсовая работа (т): Моделирование при разработке программного обеспечения

Диаграммы компонентов используются для моделирования статического вида системы с точки зрения реализации. Этот вид в первую очередь связан с управлением конфигурацией частей системы, составленной из компонентов, которые можно соединять между собой различными способами.

При моделировании статического вида системы с точки зрения реализации диаграммы компонентов, как правило, используются в четырех случаях:

-        моделирование исходного кода. В большинстве современных объектно-ориентированных языков программирования код пишется в интегрированных средах разработки, которые сохраняют исходные тексты в файлах. Диаграммы компонентов можно применять для моделирования управления конфигурированием этих файлов, которые представляют собой компоненты - рабочие продукты;

-        моделирование исполняемых версий. Версия - это относительно полный и согласованный набор артефактов, предоставляемый внутреннему или внешнему пользователю. Для системы, составленной из компонентов, версия прежде всего подразумевает те части, которые необходимо поставить для получения работающей системы. При моделировании версий с помощью диаграмм компонентов вы визуализируете, специфицируете и документируете решения, принятые относительно физических составляющих системы, то есть компонентов развертывания;

-        моделирование физических баз данных. Представляйте себе физическую базу данных как конкретную реализацию схемы, существующую в мире битов. Схемы, по сути дела, описывают API для доступа к хранимой информации; модель же физической базы данных представляет способы хранения этой информации в таблицах реляционной базы данных или на страницах объектно-ориентированной БД. Для представления этих и иных видов физических баз данных вы можете пользоваться диаграммами компонентов;

-        моделирование адаптивных систем. Некоторые системы абсолютно статичны - их компоненты появляются на сцене, принимают участие в выполнении, а затем покидают сцену. Другие системы более динамичны; они включают мобильных агентов или компоненты, которые мигрируют с целью выравнивания нагрузки и восстановления после сбоев. Для представления таких систем применяются диаграммы компонентов совместно с некоторыми другими диаграммами UML.

14.    Диаграммы развертывания

Диаграммы развертывания, или применения, - это один из двух видов диаграмм, используемых при моделировании физических аспектов объектно-ориентированной системы (другой вид - диаграммы компонентов). Такая диаграмма показывает конфигурацию узлов, где производится обработка информации, и то, какие компоненты размещены на каждом узле.

Диаграммы развертывания используются для моделирования статического вида системы с точки зрения развертывания. В основном под этим понимается моделирование топологии аппаратных средств, на которых выполняется система. По существу, диаграммы развёртывания - это просто диаграммы классов, сосредоточенные на системных узлах.

Разработчики программного обеспечения имеют дело с неосязаемыми артефактами, вроде моделей и кода, а разработчики систем - еще и с аппаратурой, вполне осязаемой. Хотя основное назначение UML - визуализация, специфицирование, конструирование и документирование программных артефактов, он применим также и для работы с аппаратными артефактами. Он способен моделировать многие аппаратные аспекты системы, чего разработчику программного обеспечения достаточно для описания платформы, на которой система будет исполняться, а системному инженеру - для сопряжения программных и аппаратных средств. В UML в качестве основы для рассуждений о структуре программной системы используются диаграммы классов и компонентов. Для специфицирования поведения программ применяются диаграммы последовательностей, кооперации, состояний и деятельности. А на стыке программ и аппаратуры располагаются диаграммы развертывания, которые позволяют говорить о топологии процессоров и устройств, на которых выполняется система.

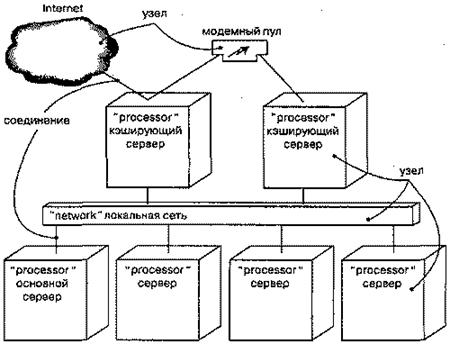

На диаграмме развертывания, или применения (Deployment diagram), показана конфигурация обрабатывающих узлов, на которых выполняется система, и компонентов, размещенных в этих узлах. Диаграмма развертывания представлена в виде графа с ребрами и вершинами (рисунок 14.1).

Рисунок 14.1 - Диаграмма развертывания

Диаграмма развертывания обладает общими свойствами, присущими всем диаграммам, - именем и графическим содержанием, которое отражает одну из проекций модели. Отличается она от других диаграмм своим специфичным содержанием. Диаграммы развертывания обычно включают в себя: узлы, отношения зависимости и ассоциации. Подобно всем прочим диаграммам, диаграммы развертывания могут содержать примечания и ограничения.

На них бывают представлены компоненты, каждый из которых должен быть размещен на каком-то узле, а, кроме того, пакеты или подсистемы, - те и другие используются для группирования элементов модели в крупные блоки.

Есть несколько типов систем, для которых диаграммы развертывания не нужны. Но если разрабатываемая программа обращается к устройствам, которыми операционная система обычно не управляет, или эта программа физически размещена на разных процессорах, то диаграмма развертывания поможет выявить отношения между программными и аппаратными средствами.

Диаграммы развертывания используются, как правило, в трех случаях:

-                   моделирование встроенных (embedded) систем. Встроенной системой называется аппаратный комплекс, взаимодействующий с физическим миром, в котором велика роль программного обеспечения. Встроенные системы управляют двигателями, приводами и дисплеями, а сами управляются внешними стимулами, например датчиками температуры и перемещения. Диаграмму развертывания можно использовать для моделирования устройств и процессоров, из которых состоит встроенная система;

-        моделирование клиент-серверных (client/server) систем. Клиент-серверная система - это типичный пример архитектуры, где основное внимание уделяется четкому разделению обязанностей между интерфейсом пользователя, существующим на клиенте, и хранимыми данными системы, существующими на сервере. Клиент-серверные системы находятся на одном конце спектра распределенных систем и требуют от вас принятия решений о том, как связать клиенты и серверы сетью, а также о том, как физически распределены программные компоненты между узлами. Диаграммы развертывания позволяют моделировать топологию такой системы;

-        моделирование полностью распределенных (fully distributed) систем. На другом конце спектра распределенных систем находятся такие системы, которые распределены широко или даже глобально и охватывают серверы различных уровней. Часто на таких системах устанавливаются разные версии программных компонентов, часть из которых даже мигрирует с одного узла на другой. Проектирование подобной системы требует решений, которые допускают непрерывное изменение системной топологии. Диаграммы развертывания можно использовать для визуализации текущей топологии и распределения компонентов системы, чтобы можно было осмысленно говорить о влиянии на нее различных изменений.

Литература

1.      Гради Буч. Объектно-ориентированный анализ и проектирование с примерами приложений на С++. 2-е изд. М. «Издательство Бином», 1999. - с. 15-102.

.        Фаулер М., Скотт К. UML в кратком изложении. М. Мир, 1999. - с. 5-50.

.        Гради Буч, Джеймс Рамбо, Айвар Якобсон. UML. Руководство пользователя. М. ДМК, 2000. - с. 28-56.

.        Гради Буч, Джеймс Рамбо, Айвар Якобсон. UML. Специальный справочник. М. Питер, 2002. - с. 45-168.
