Введение
Более 80 процентов объема тепловой энергии Кольского края вырабатывается на мазутных котельных. Получается дорого и неэффективно. В большинстве регионов для этого используют природный газ. Но проблема в том, что в нашей области его никогда не было и нет. Так можем ли мы в принципе избавиться от пресловутой мазутозависимости и что сегодня делается для этого?
Мазут - один из продуктов нефтепереработки. Поэтому увеличение мировых цен на нефть непосредственно влияет на его стоимость. К примеру, в 2010 году под влиянием мировой конъюнктуры на отечественном рынке нефтепродуктов образовался дефицит топлива. В результате подскочили оптовые цены. Они на 26 процентов превысили ожидаемые и запланированные. Кроме того, на его цене отражается и тот факт, что весь мазут (а это ежегодно около 1,7 миллиона тонн, из которых 1,2 миллиона используется для коммунальных нужд населения и бюджетных предприятий) завозится из разных регионов России. А тариф на транспортировку по железной дороге составляет около 25 процентов от его закупочной стоимости на заводах. Вот почему мазут обходится производителям тепла так дорого. [7]
Сейчас уже действует Концепция инфраструктурного развития теплоснабжающих организаций Мурманской области на 2011-2015 годы. Она разработана с участием ОАО "Газпром энергохолдинг" и была одобрена министерствами энергетики и регионального развития РФ. Ее главной целью как раз и является уход от мазутозависимости, экономия ресурсов, оптимизация работы и укрупнение теплоснабжающих организаций.
Это означает в первую очередь перевод мазутных котельных на использование иных видов первичного топлива - древесных отходов и угля. Строительство газовых и модернизацию электрических котельных с переводом на расчеты по высокому напряжению и применение зонных тарифов. Внедрение автоматизированной измерительной системы диспетчерского контроля и учета энергоресурсов.
В городе Полярные Зори введена в строй электрокотельная. Инициатором ее строительства и заказчиком выступила Кольская атомная станция. Генеральным подрядчиком стало ООО "КЭМК-ГЭМ".
Первая и вторая очереди электрокотельной имеют по два котла. Строительство второй очереди началось в июне 2006 года. А уже осенью оборудование новой котельной было поставлено на учет в Мурманском отделении Ростехнадзора. В четвертом квартале 2006 года был введен в строй третий котел котельной. В январе был запущен четвертый котел и электрокотельная вышла на проектную мощность, что позволяет ей выдавать в теплосеть города 25 тонн пара в час.[6]
Ввод котельной стал подарком градообразующего предприятия города Колськой АЭС полярнозоренцам. Новая котельная намного экономичнее обычных, работающих на мазуте, что позволит жителям города экономить на отплате тепла - самой дорогой услуги ЖКХ.
Цель работы - перевод мазутной котельной города Полярные Зори на электричество.
Задачи:
- изучить мазутную котельную города Полярные Зори;
- изучить электрокотельную города Полярные Зори;
- изучить технологическую схему работы котельных;
- провести сравнение
котельной на мазутном топливе и на электричестве.
1. Мазутная котельная
До ввода в эксплуатацию электрокотельной теплоснабжение города Полярные Зори осуществлялось только за счет мазутной котельной с установленной мощностью 109,6 Гкал/час.
Перечень оборудования котельной
с основными характеристиками представлен в таблице 1.
Таблица 1. Общие сведения об оборудовании мазутной котельной г. Полярные Зори [1]
|
Котлы |
Тип, марка |
Мощность, Гкал/час (тн/час) |
Завод-изготовитель |
Год ввода в эксплуатацию |
|||||
|
паровой |
Б-25/15ГМ |
16,2 (25) |
Белгородский котлостроительный завод |
1969 |
|||||
|
паровой |
Б-25/15ГМ |
16,2 (25) |
-«- |
1969 |
|||||
|
паровой |
Б-25/15ГМ |
16,2 (25) |
-«- |
1971 |
|||||
|
паровой |
Б-25/15ГМ |
16,2 (25) |
-«- |
1971 |
|||||
|
паровой |
Е-25/14ГМ |
14,9 (25) |
-«- |
1976 |
|||||
|
паровой |
Е-25/14ГМ |
14,9 (25) |
-«- |
1977 |
|||||
|
паровой |
Е-25/14ГМ |
14,9 (25) |
-«- |
1977 |
|||||
|
Дымососы |
Тип, марка |
Производительность |
Напор |
Мощность электродвигателя, кВт |
|||||
|
Дымосос |
Д-15,5 - центробежный |
70000 м3/час |
232 мм рт.ст |
75 |
|||||
|
Дымосос |
Д-15,5 - центробежный |
70000 м3/час |
232 мм рт.ст |
75 |
|||||
|
Дымосос |
Д-15,5 - центробежный |
70000 м3/час |
232 мм рт.ст |
75 |
|||||
|
Дымосос |
Д-15,5 - центробежный |
70000 м3/час |
232 мм рт.ст |
75 |
|||||
|
Дымосос |
Д-15,5 - центробежный |
70000 м3/час |
232 мм рт.ст |
75 |
|||||
|
Дымосос |
Д-15,5 - центробежный |
70000 м3/час |
232 мм рт.ст |
75 |
|||||
|
Дымосос |
Д-15,5 - центробежный |
70000 м3/час |
232 мм рт.ст |
75 |
|||||
|
Вентиляторы |
Тип, марка |
Производительность |
Напор |
Мощность электродвигателя, кВт |
|||||
|
Вентилятор |
ВД-12 - центробежный |
35000 м3/час |
390 мм рт.ст |
55 |
|||||
|
Вентилятор |
ВД-12 - центробежный |
35000 м3/час |
390 мм рт.ст |
55 |
|||||
|
Вентилятор |
ВД-12 - центробежный |
35000 м3/час |
390 мм рт.ст |
55 |
|||||
|
Вентилятор |
ВД-12 - центробежный |
35000 м3/час |
390 мм рт.ст |
55 |
|||||
|
Вентилятор |
ВДН-11,2 - центробежный |
35000 м3/час |
245 мм рт.ст |
45 |
|||||
|
Вентилятор |
ВДН-11,2 - центробежный |
35000 м3/час |
245 мм рт.ст |
45 |
|||||
|
Вентилятор |
ВДН-11,2 - центробежный |
35000 м3/час |
245 мм рт.ст |
45 |
|||||
|
Деаэраторы |
Тип, марка |
Производительность |
Объем аккумул. бака |
Количество |
|||||
|
Деаэратор |
ДСА-150 |
150 |
35 |
6 |
|||||
|
Подогреватели воды |
Тип, марка |
Рабочее давление |
Тмах на выходе, ОС. |
Мощность (Fнагр., м2) |
Количество |
||||
|
Подогреватель сетевой воды |
ПСВ-200У пароводяной |
13/13 |
150 |
200 |
2 |
||||
|
Подогреватель сетевой воды |
ПСВ-200У пароводяной |
13/5 |
150 |
200 |
1 |
||||
|
Подогреватель сетевой воды |
БО-200 пароводяной |
1,5/1,5 |
120 |
200 |
2 |
||||
|
Подогреватель сетевой воды |
ПСВ-200-7-15 пароводяной |
7/5 |
|
200 |
1 |
||||
|
Подогреватель подпиточной воды |
ПСВ-90-7-15 пароводяной |
7/5 |
150 |
90 |
1 |
||||
|
Подогреватель подпиточной воды |
ПСВ-125-7-15 пароводяной |
7/5 |
150 |
125 |
1 |
||||
|
Теплообменники прочие (назначение) |
Тип, марка |
Рабочее давление |
Мощность (Fнагр., м2) |
Количество |
|||||
|
Смешивающие охладители выпара |
|
|
|
|
|||||
|
Сепаратор непрерывной продувки |
СНП Ду |
|
|
2 |
|||||
|
Подогреватель сырой воды |
|
|
|
|
|||||
|
Подогреватель химочищенной воды |
|
|
3,2 |
1 |
|||||
|
Охладитель конденсата |
ТНГ-600 |
|
130 |
1 |
|||||
|
Охладитель конденсата |
ОГ-130 |
2,5 |
130 |
3 |
|||||
|
Охладитель конденсата |
ОГ-130 |
13 |
80 |
2 |
|||||
|
Охладитель подпиточной воды |
ОГ-130 |
2,5 |
130 |
1 |
|||||
|
Насосы сетевой воды |
Тип, марка |
Производительность |
Напор |
Мощность эл. двигателя, кВт |
Количество |
||||
|
СН |
1Д500-63 |
500 |
63 |
160 |
1 |
||||
|
СН |
1Д-500-63 |
500 |
63 |
160 |
1 |
||||
|
СН |
ЦН400х105 |
450 |
84 |
200 |
4 |
||||
|
Насосы подпиточной воды |
Тип, марка |
Производи-тельность |
Напор |
Мощность эл. двигателя, кВт |
Количество |
||||
|
НП |
6НДС |
320 |
64 |
75 |
2 |
||||
|
НП |
4К-8 |
90 |
55 |
30 |
1 |
||||
|
НП |
Д320х70 |
320 |
70 |
100 |
1 |
||||
|
НП |
1КС50х55 |
50 |
55 |
14 |
1 |
||||
|
НП |
КС50х55 |
50 |
55 |
20 |
2 |
||||
|
Питательные насосы |
Тип, марка |
Производительность |
Напор |
Мощность эл. двигателя, кВт |
Количество |
||||
|
ПЭН |
ЦНСГ30-330 |
60 м3/час |
330 |
110 |
5 |
||||
|
Насосы сырой воды |
Тип, марка |
Производительность |
Напор |
Мощность эл. двигателя, кВт |
Количество |
||||
|
НСВ |
6НДС |
320 м3/час |
64 |
100 |
2 |
||||
|
НСВ |
ЦН400х105 |
450 м3/час |
84 |
160 |
3 |
||||
|
Прочие насосы |
Тип, марка |
Производительность |
Напор |
Мощность эл. двигателя, кВт |
Количество |
||||
|
Конденсатный насос |
1,5К-6 |
30 |
60 |
7,5 |
1 |
||||
|
Конденсатный насос |
К-80-50-200 |
45 |
40 |
22 |
1 |
||||
|
Мазутный насос |
4Н5х4 |
36 |
222 |
75 |
1 |
||||
|
Мазутный насос |
4Н5х4 |
36 |
222 |
90 |
1 |
||||
|
Мазутный насос |
К-60х50 |
6 |
60 |
15 |
1 |
||||
|
Мазутный насос |
5Н5х4 |
80 |
200 |
1 |
|||||
|
Мазутный насос |
6НДС |
125 |
70 |
75 |
2 |
||||
|
Мазутный насос |
4Н5х4 |
62 |
212 |
90 |
1 |
||||
|
Мазутный насос |
4Н5х4 |
62 |
212 |
110 |
1 |
||||
|
Водоподготовка |
Производительность |
Количество |
|||||||
|
Фильтр Na-катионитовый |
20 |
4 |
|||||||
|
Солерастворитель |
|
1 |
|||||||
|
Дымовые трубы |
Тип |
Высота, м |
Диаметр устья, м |
Количество |
|||||
|
Дымовая труба |
кирпичная |
45 |
2,1 |
2 |
|||||
1.1
Описание тепловой схемы котельной
Тепловая схема котельной включает в себя:[4]
- схему трубопроводов и оборудования котлоагрегатов Б-25/15ГМ.
- схему трубопроводов и оборудования котлоагрегатов Е-25/14ГМ.
- схему теплофикационной установки.
- схему химочищенной и питательной воды.
Схема химочищенной и питательной воды котельной состоит из 4 натрий-катионитовых фильтров, трубопроводов химочищенной и питательной воды, трех деаэраторов ДСА-150 и пяти питательных насосов.
. Натрий-катионитовые фильтры загружены катионитом КУ-2-8 и предназначены для умягчения сырой воды. Производительность одного фильтра по очищенной воде - 19 т/час, рабочее давление - 6 кгс/см2. Сырая вода до фильтров проходит подогреватели сырой воды (2шт.), где греющей средой является котловая вода от сепараторов непрерывной продувки (4шт.). Химочищенная вода после фильтров подогревается в подогревателе химочищенной воды и подается в деаэратор.
. Деаэраторы предназначены для удаления из воды агрессивных газов, вызывающих коррозию металла: кислорода и углекислоты. Деаэратор ДСА-150 - двухступенчатый, с затопленным барботажным устройством. Барботажное устройство предназначено для более глубокой деаэрации воды. Производительность деаэратора - 150 т/час. Деаэрация воды происходит при температуре 104 °С и давлении 0,2 кгс/см2. Питательная вода, освобожденная от агрессивных газов, питательными насосами подается в паровой котел.
. Питательные насосы типа ПЭ 65×42:
- производительность- 65 куб.м./час;
- давление- 28 ати;
- число оборотов- 2950 об./мин.
Котлоагрегаты Б-25/15ГМ и Е-25/14ГМ вырабатывают пар для нагрева воды теплоснабжения.
. Схема трубопроводов и оборудования котлоагрегатов Б-25/15ГМ состоит из четырех котлоагрегатов и системы трубопроводов в пределах котла.
. Котлоагрегат Б-25/15ГМ - однобарабанный, вертикально-водотрубный, с естественной циркуляцией и двухступенчатым испарением.
- производительность - 25 т/час;
- рабочее давление в барабане - 17 ата;
- рабочее давление за пароперегревателем - 15 ата;
- температура перегретого пара - 350 °С.
. Котлоагрегат Е-25/14ГМ - двухбарабанный с естественной циркуляцией и трехступенчатым испарением.
- производительность - 25 т/час;
- рабочее давление в барабане - 15 ата;
- рабочее давление за пароперегревателем - 14 ата;
- температура перегретого пара - 250 °С.
. Все котлоагрегаты предназначены для работы на газе или мазутном топливе.
. Пар, полученный в котлах, пройдя РОУ, направляется в сетевые подогреватели для нагрева сетевой воды, циркулирующей по теплосети, и подпиточной воды, используемой для подпитки тепловой сети.
Теплофикационная установка
котельной предназначена для отопления и горячего водоснабжения города Полярные
Зори, населенного пункта Зашеек и других потребителей.
1.2
Котел Б-25/15ГМ
Котел Б25/15ГМ (рис. 1.) однобарабанный, вертикально-водотрубный с естественной циркуляцией, радиационного типа, поставки Белгородского котельно-строительного завода.
Котел П-образной компоновки, с полностью экранированной топочной камерой, предназначен для сжигания природного газа и мазута.
За топочной камерой в горизонтальном газоходе расположен пароперегреватель.
В вертикальной конвективной шахте расположен стальной водяной экономайзер и трубчатый вертикальный воздухоподогреватель.
Стены топочной камеры покрыты экранами, выполненными из труб 60 ×3 мм, шаг труб фронтового и бокового экранов 110 мм. Шаг труб заднего экрана - 80 мм. Материал труб - сталь 20.
Всего экранных труб - 150 шт. Они разделяются следующим образом:
- фронтовой экран - 25 подъемных и 5 опускных (снаружи топки);
- два боковых экрана - по 34 подъемных и 6 опускных (с каждой стороны);
- задний экран - 34
подъемных и 6 опускных.

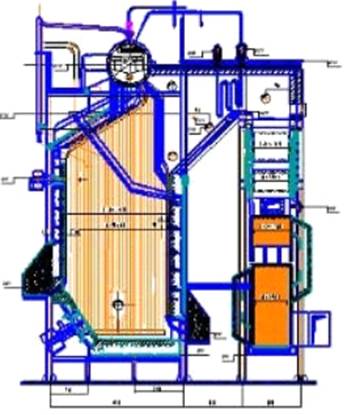

Рисунок 1. Разрез котла
Б-25/15ГМ.
Под топочной камерой не экранирован.
Котел выполнен по схеме двухступенчатого испарения с односторонним отсеком, расположенным с торца барабана.
Барабан котла выполнен сварным. Внутренний диаметр - 1500 мм и длина - 6053 мм. Толщина стенки - 36 мм.
Пароперегреватель состоит из одного пакета, выполненного из труб 38 ×3 мм.
Водяной экономайзер стальной, гладкотрубный, выполнен из труб 28 ×3 мм.
Воздухоподогреватель состоит из вертикально расположенных труб 29 ×1,5 мм, внутри которых проходят дымовые газы.
Котел оборудован двумя комбинированными газомазутными горелками турбулентными с переферийной подачей газа.
Производительность одной горелки - 1100 м3/час.
Техническая характеристика
котла Б-25/15ГМ представлена в таблице 2.
Таблица 2. Техническая характеристика котла Б-25/15ГМ [5]
|
Наименование |
Единица измерения |
Значение |
|
|
1. |
Производительность |
т/ч |
25 |
|
2. |
Расчетное рабочее давление: |
кг/см2 |
14 |
|
|
а) за паровой задвижкой |
|
|
|
|
б) в барабане |
кг/см2 |
16 |
|
3. |
Расчетная температура перегретого пара |
°С |
350 |
|
4. |
Поверхность нагрева пароперегревателя |
м2 |
71 |
|
5. |
Поверхность нагрева экономайзера |
м2 |
316 |
|
6. |
Поверхность нагрева воздухоподогревателя |
м2 |
678 |
|
7. |
Объем топочной камеры |
м3 |
98 |
|
8. |
Объем |
м3 |
10,81 |
|
|
а) водяной |
|
|
|
|
б) паровой |
м3 |
7,84 |
|
|
в) питательный |
м3 |
1,267 |
1.3
Котел Е-25/14ГМ
Паровой котел с естественной циркуляцией Е-25/14ГМ (рис. 2) производительностью 25 т/ч с рабочим давлением 1,4 МПа предназначен для производства насыщенного или перегретого пара, используемого на технологические нужды промышленных предприятий, в системах отопления, вентиляции и горячего водоснабжения.
Двухбарабанный котел, вертикально-водотрубный с естественной циркуляцией, с D-образной экранированной топочной камерой и конвективным пучком, расположенным параллельно топочной камерой.
Все блоки котла Е-25/14ГМ (два топочных и один конвективный) собираются на отдельных опорных рамах. На раму передается через опоры камер экранов и барабана вес элементов блока котла под давлением, вес обвязочного каркаса, а также вес обмуровки с обшивкой.
У котлов Е-25/14ГМ температура
перегрева 250 °С соответственно пароперегреватель выполнен трехниточным,
регулируемым, с вертикальным расположением труб. При установке
пароперегревателя часть труб конвективного пучка не устанавливается. Два пакета
перегревателя располагаются по обе стороны барабана.
Рисунок 2. Котел Е-25/14ГМ
Для обеспечения возможности демонтажа перегревателя при ремонте через боковую стенку крайние трубы пучка в области пароперегревателя расположены с шагом 150 мм, а трубы и змеевики пароперегревателя - с неравномерными шагами по длине пучка 60 и 90 мм. На нижних камерах пароперегревателя имеются штуцеры для их продувки.
Сепарационное устройство располагается в верхнем барабане. Первичная сепарация осуществляется в отбойных щитах с козырьками. Окончательно очищается пар от влаги горизонтальным жалюзийным сепаратором, расположенным на расстоянии 300 мм от среднего уровня воды в барабане. Равномерный подвод пара к жалюзийному сепаратору обеспечивается размещенным над сепаратором дырчатым листом с отверстиями.
Хвостовые поверхности состоят из одноходового по воздуху воздухоподогревателя с поверхностью нагрева 228 м2, обеспечивающего подогрев воздуха до 145 °С, и установленного следом за ним по ходу газов чугунного экономайзера с поверхностью нагрева 646 м2.
Решетка приводится в движение при помощи привода ПТ-1200, обеспечивающего регулирование 8 ступеней скорости движения в пределах 2,4-18 м/ч или ПТБ-1200, который имеет бесступенчатое регулирование частоты вращения изменением числа оборотов двигателя постоянного тока. Скорость движения решетки с приводом ПТБ-1200 изменяется в пределах 0,92-18,4 м/ч.
Котел оборудован системой возврата уноса и острого дутья. Выпадающий в конвективном пучке унос оседает в четырех зольниках и возвращается в топочную камеру для дожигания при помощи воздушных эжекторов по прямым трубам через заднюю стенку. Шесть сопл острого дутья расположены в задней стенке топки на высоте 1150 мм от решетки. Воздух в систему острого дутья и возврата уноса подается от высоконапорного вентилятора производительностью 2000 м3/ч и полным напором 3,8 кПа (380 кгс/м2). [8]
