На конденсатной линии имеется гидрозатвор и две пары вентилей – с электроприводом и пневматикой. Вентили закрыты при работе на мощности. Так как арматура на паровой линии всегда открыта, то уровень конденсата в отсечных конденсаторах находится на отметке выше входных коллекторов. Для запуска системы вентили с электроприводом открываются, конденсат дренируется в реактор. Если арматура не открылась, то срабатывают пневматические клапаны.

Гидрозатвор в линии гарантирует поступление пара в отсечной конденсатор только через паровую линию, вне зависимости от уровня воды в реакторе, и обеспечивает отсутствие обратного тока конденсата в сливной линии.

Верхний и нижний коллекторы отсечного конденсатора оборудованы линиями для сдувки неконденсирующихся газов, которые при работе системы отводятся в объем защитной оболочки (suppression pool). При работе в режиме ожидания отвод воздуха из системы осуществляется через продувочную линию, которая соединена с трубопроводом подачи пара и ведет к главному паровому трубопроводу. Когда реактор дает пар на турбину, существует перепад давлений на этой линии. Это создает движущий напор для постоянного движения небольшого расхода пара из главного паропровода через линию подачи пара на конденсатор, тем самым удаляя неконденсирующиеся газы, которые могут образоваться в этой напорной линии. Это гарантирует то, что трубки теплообменника не будут заблокированы неконденсирующимися газами при запуске системы [47].

2.2.1.3 Реактор KERENA (ЕС)

В 1992 г. компания FRAMATOME (ныне AREVA NP) заключи-

ла контракт на разработку новой АЭС с кипящим водяным реактором по заказу ассоциации немецких пользователей АЭС и начала проведение научно-исследовательских работ по проекту нового реактора SWR (Siede Wasser Reaktor (нем.) – кипящий водяной реактор) с электрической мощностью 750 МВт. С начала концептуальной фазы работ приоритет был отдан разработке пассивных систем безопасности, используемых для замещения или дополнения активных систем. Во время последующих работ было решено увеличить уровень мощности до 1000 МВт, этот проект реактора

51

получил название SWR-1000 [51]. В 2000 г. для удовлетворения существующих потребностей в реакторах большой мощности было решено увеличить ее до 1250 МВт, не изменяя названия реакторной установки [52]. В марте 2009 г. реактор получил имя KERENA [53].

Для отвода остаточных тепловыделений в проекте реактора KERENA используется система аварийных конденсаторов (emergency condensers), показанная на рис. 2.3 [54].

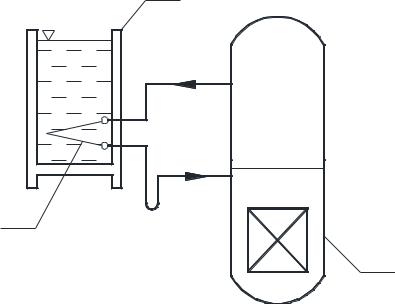

Рис. 2.3. Аварийный конденсатор реактора KERENA: 1 – реактор, 2 – бассейн залива АЗ, 3 – аварийный конденсатор

Аварийные конденсаторы представляют собой трубчатые горизонтальные U-образные теплообменники. Каждый конденсатор включает в себя 104 теплообменных трубки диаметром 44х2,9 мм

[54].

В случае аварии система отводит остаточное энерговыделение, генерируемое в активной зоне, так же как и все тепло от корпуса реактора к холодной воде, находящейся в бассейне залива активной

52

зоны (geodetic core flooding pool) объемом 3200 м3 [55]. Объема бассейна хватает для охлаждения АЗ в течение 72 ч.

Таким образом, отпадает необходимость в использовании системы впрыска воды высокого давления. Дополнительно аварийные конденсаторы являются инструментом для снижения давления в реакторе, отличным от предохранительных клапанов.

В состав системы аварийных конденсаторов входят четыре подсистемы, которые при совместной работе имеют максимальную теплоотводную мощность 224 МВт. Применено резервирование каналов по принципу 4х50 %, т.е. двух каналов системы достаточно для охлаждения реактора при авариях с плотным контуром [56].

Каждая подсистема включает в себя паровую линию от реактора, трубный пучок конденсатора и линию для возврата конденсата, оборудованную гидрозатвором, и ведущую обратно в корпус реактора. Все подсистемы подсоединены к реактору трубопроводами без арматуры. В процессе работы на мощности конденсаторы не функционируют, так как их теплообменные трубки расположены на высотной отметке, которая ниже нормального уровня теплоносителя в реакторе, и, следовательно, заполнены в это время водой. Это предотвращает поступление пара из реактора и его последующую конденсацию с передачей тепла к воде в бассейне. Гидрозатвор на линии подачи конденсата предотвращает поступление горячей воды из реактора в трубчатку.

Система включается в работу при снижении уровня воды в реакторе. Пар из активной зоны начинает поступать в теплообменники. Конденсируясь в трубках, пар передает тепло воде бассейна залива АЗ. Образовавшийся конденсат за счет гравитации поступает по линии возврата обратно в корпус реактора.

Особенностью системы является то, что бассейн, в котором находятся аварийные конденсаторы, размещен внутри защитной оболочки. Пар, который образуется в результате вскипания воды в бассейне, конденсируется с помощью пассивной системы охлаждения контейнмента. При этом конденсат стекает обратно в бассейн, увеличивая общее время работы системы. Еще одним преимуществом данной схемы является отсутствие выброса радиоактивных веществ в окружающую среду при разгерметизации теплообменной трубки отсечного конденсатора.

53

2.2.1.4 Реактор AHWR (Индия)

Отсечные конденсаторы применены для отвода остаточного тепловыделения в проекте реактора AHWR (Advanced Heavy Water Reactor), разработанном в Индии [57]. AHWR – кипящий реактор с вертикальными топливными каналами, использующий ториевое топливо, работающий на естественной циркуляции. В качестве теплоносителя используется обычная вода, в качестве замедлителя – тяжелая. Электрическая мощность установки – 300 МВт (тепловая – 920 МВт) [58].

Схема системы отвода остаточных тепловыделений (Passive Core Decay Heat Removal System – PCDHRS) реактора AHWR показана на рис. 2.4 [58].

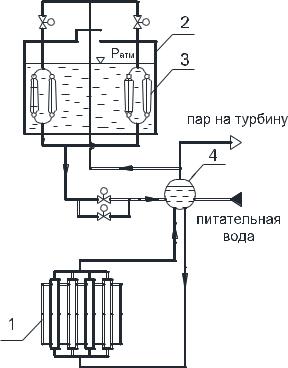

Рис. 2.4. Пассивная система отвода остаточных тепловыделений реактора AHWR: 1 – реактор, 2 – бассейн залива АЗ, 3 – отсечной конденса-

тор, 4 – барабан-сепаратор

54

Система состоит из восьми отсечных конденсаторов, расположенных в бассейне для гравитационного залива (Gravity Driven Water Pool – GDWP), имеющем объем 6000 м3 и расположенном в верхней части защитной оболочки. Теплообменный пучок конденсатора состоит из 90 вертикальных труб длиной 1,6 м.

Конденсаторы с помощью паровой и конденсатных линий соединены с барабанами-сепараторами, входящими в состав реакторной установки. Арматура на паровой линии отсутствует. На сливной линии расположены пассивные клапаны, которые открываются при повышении давления в барабанах-сепараторах до величины 7,65 МПа. Пар из сепараторов поступает в конденсатор, отдает тепло воде в бассейне, конденсат сливается обратно в барботер за счет силы тяжести. Объема воды в барабане-сепараторе достаточно для охлаждения АЗ в течение 72 ч без закипания воды [57].

К каждому сепаратору подключено два отсечных конденсатора – один основной и один резервный. Четыре конденсатора способны отводить до 6 % от номинальной мощности реактора.

Данная система применяется для охлаждения АЗ в случае аварии с потерей источников электроснабжения, но при плотном контуре. В случае аварии с потерей теплоносителя используются гидроаккумуляторы, а затем система аварийного охлаждения АЗ, подающая в течение 72 ч воду из бассейна GDWP [58].

2.2.2 Отечественные проекты реакторов

2.2.2.1 Реактор ВК-300 (НИКИЭТ)

ВНаучно-исследовательском и конструкторском институте энерготехники (НИКИЭТ) разработан проект корпусного водяного кипящего реактора ВК-300. Особенностями установки является интегральная компоновка первого контура внутри корпуса (предполагается использовать корпус реактора ВВЭР-1000) и естественная циркуляция теплоносителя [59]. Электрическая мощность реактора – 300 МВт, тепловая – 750 МВт.

Впроекте реактора ВК-300 предусмотрено использование системы

отвода остаточных тепловыделений (СООТ), изображенной на рис. 2.5 [60].
