Материал: Морозов Скхемные решения и принтсипы работы пассивныкх систем 2015 (1)

Pcont

4

3

2

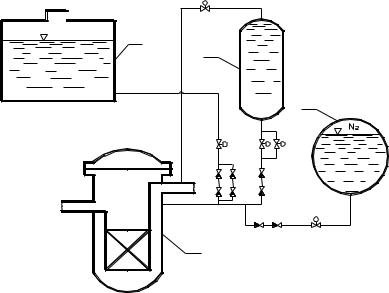

Рис. 1.6. Система пассивного залива активной зоны реактора AP600/1000: 1 – реактор, 2 – гидроаккумулятор, 3 – бак подпитки АЗ,

4 – бак запаса воды

Баки подпитки АЗ предназначены для преодоления аварий при любом давлении. Гидроемкости расположены выше реактора, соединены с ним с помощью линии выравнивания давления (Pressure Balance Line – PBL) и используют гидростатический напор для своей работы. Объем каждого бака 57 м3 и он полностью залит раствором борной кислоты. Во время работы гидроемкостей вода из них поступает по сливной линии в опускную камеру реактора через два специальных патрубка на корпусе реактора (Direct Vessel Injection – DVI).

При работе реактора на мощности сливная линия из гидроемкости закрыта двумя параллельно расположенными пневматическими клапанами, а линия выравнивания давления открыта. Таким образом, давление в баке и в первом контуре одинаково. Сливная линия и гидроемкость в нормальных условиях

26

заполнены холодной водой, а в линии выравнивания давления находится горячий теплоноситель.

Вслучае аварии автоматически (по сигналу уменьшения уровня

вКД или при снижении давления воздуха в пневмоприводах) открываются клапаны на сливной линии. После этого горячая вода из первого контура начинает поступать в гидроемкость через линию выравнивания давления, замещая холодную воду в баке, которая идет на охлаждение АЗ. Происходит первый этап работы системы, который носит название фазы рециркуляции. Во второй фазе, когда пар начинает поступать в холодную петлю реакторной установки (к которой подключена линия выравнивания давления),

вгидроемкость идет двухфазная смесь, при этом уровень в баке начинает понижаться, а расход из системы становится неустойчивым. Эта фаза носит название колебательной. На третьем этапе работы в гидроемкость начинает поступать чистый пар, что ускоряет снижение уровня в ней. Эта фаза называется фазой залива

[16].

Кроме баков подпитки в конструкции реактора используются и гидроаккумуляторы, предназначенные для быстрого повторного

залива реактора при крупных течах. Каждый гидроаккумулятор объемом 57 м3 содержит 48 м3 раствора борной кислоты, в верхней

части под давлением 4,83 МПа находится азотная подушка.

Для долговременного охлаждения активной зоны в конструкции АЭС предусмотрено размещение бака запаса воды объемом ~ 2108 м3. В случае аварии с разрывом первого контура предполагается затопление пространства защитной оболочки водой из этого бака выше уровня патрубков реактора. Это обеспечит надежный теплоотвод от активной зоны.

Для обеспечения возможности залива реактора из бака запаса воды, находящегося под давлением в защитной оболочке, необходимо понизить давление в первом контуре реакторной установки. Для этих целей в проекте АЭС используется автоматическая система сброса давления (ADS). Она представляет собой ряд клапанов, соединенных с компенсатором объема, обеспечивающих поэтапное понижение давления. Эти клапаны расположены на трех ступенях, что уменьшает возникающие динамические нагрузки на оборудование [17].

27

В рамках развития программы реакторов с пассивными системами безопасности компанией Westinghouse на основе основных технических решений, заложенных в проект АР-600, был разработан проект энергоблока установленной мощностью 1000 МВт. Конструкция системы пассивного залива в РУ АР-1000 осталась аналогичной реактору АР-600. Однако, в связи с возросшей мощностью реакторной установки, возникла необходимость в некоторых изменениях в системах безопасности

[18].

В частности, для реактора АР-1000 объем гидроемкостей и расход воды из них были увеличены на 25 %. Из-за ограниченных размеров здания (защитной оболочки) увеличение объема было достигнуто использованием гидроемкостей большего диаметра. Увеличение расхода было осуществлено заменой дроссельной шайбы, расположенной в линии слива. Степень изменения этих параметров была выбрана так, чтобы общая продолжительность работы системы осталась прежней. Также на 84 % вырос расход из бака запаса воды. Указанные изменения позволили обеспечить надежный отвод остаточных тепловыделений от реактора АР-1000 [19].

1.3.1.2 Реактор EP-1000 (США-ЕС)

Европейские энергетические компании совместно с компаниями

Westinghouse и Ansaldo Nucleare разработали проект усовершенствованной АЭС ЕР-1000, удовлетворяющий европейским требованиям по безопасности [20]. Проект ЕР-1000

близок к конструкции реактора SPWR (Simplified Pressurized Water Reactor), разработанного компанией Westinghouse совместно с научно-исследовательскими центрами Японии [21] в части систем безопасности и конструкции защитной оболочки, в то время как реактор АР-600 послужил прототипом в плане компоновки станции и конструкции вспомогательных систем. Основным отличием от реакторов серии АР является использование трехпетлевой схемы первого контура.

Система пассивного залива АЗ реактора ЕР-1000 (рис. 1.7) состоит

из:

двух баков подпитки активной зоны; двух гидроаккумуляторов;

28

двух баков повторного залива АЗ (Core Reflood Tank – CRT); бака запаса воды, расположенного внутри защитной оболочки.

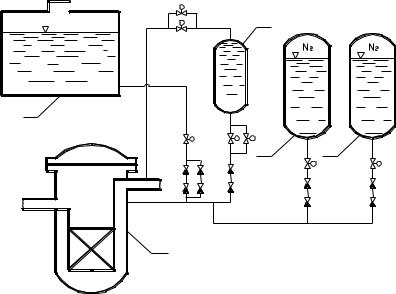

Рис. 1.7. Система пассивного залива активной зоны реактора EP-1000: 1 – реактор, 2 – гидроаккумулятор, 3 – бак повторного залива АЗ,

4 – бак подпитки АЗ, 5 – бак запаса воды

Основные отличия СПЗАЗ данного реактора от реакторов серии АР в следующем:

использование меньших по размеру баков подпитки АЗ, что обеспечивает значительный выигрыш в стоимости и упрощает компоновку защитной оболочки;

использование двух баков повторного залива АЗ с азотной подушкой, которые срабатывают, когда давление в первом контуре упадет ниже 1,72 МПа.

1.3.1.3 Реактор APR1400 (Республика Корея)

В проекте корейского реактора следующего поколения – KNGR (Korean Next Generation Reactor) APR1400 в составе системы

29
