В некоторых магнитофонах на УМ подается полный сигнал с выхода УУ, а на линейный выход сигнал поступает с делителя напряжения. В этом случае к входу динамического ограничителя шума подводится полное напряжение сигнала от УУ, а выход динамического ограничителя шума соединяют с УМ и сюда же подключают делитель напряжения, который соединяют с разъемом линейного выхода. При таком подключении из-за некоторого понижения уровня сигнала динамическим ограничителем шума может оказаться, что выходного напряжения недостаточно для раскачки УМ. Тогда на выходе динамического ограничителя шума нужно добавить еще один каскад с коэффициентом усиле­ния 3 — 5. При этом, однако, как указывалось в предыдущем ответе, надо следить, чтобы напряжение, подводимое к диодам VD3, VD5, при регулировке было меньше порога их открывания.

Целесообразно ли введение динамического ограничителя шума в ка­тушечный магнитофон?

Однозначно ответить на этот вопрос трудно. С одной стороны, кату­шечный .магнитофон при скорости движения ленты 19,05 ом/с имеет столь вы­сокие параметры, что улучшить их с помощью динамического ограничителя шума или другой какой-либо СШП трудно. С другой стороны, иногда прихо­дится производить перезапись зашумленной фонопраммы и здесь. Конечно, ди­намический ограничитель шума может оказать помощь в получении новой фонограммы с меньшим уровнем шумов, т. е. повысить качество перезаписи.

Следовательно, вопрос о целесообразности введения в катушечный магнитофон СШП должен решаться в каждом конкретном случае самостоятельно, исходя из целей и задач, поставленных при разработке той или иной конструкции.

Как осуществить автоматический пуск магнитофона?

Малогабаритные кассетные магнитофоны нередко используют для зa­пися лекций, бесед, докладов и других речевых программ. Для увеличения времени записи в этом случае используют скорость движения ленты 2,38 см/с, которая имеется в магнитофонах типа «Спутник» и «Легенда».

Есть еще один способ увеличения объема записанной информации — при­менение так называемого акустического реле, которое при появлении сигнала включает магнитофон в режим рабочего хода, а при паузе, превышающей заранее установленное время, прекращает движение ленты. Описания такия устройств приводились ;в журнале «Радио» и выпусках «Массовой радиобиб­лнотеки». Однако все они имели в качестве исполнительного механизма реле, контакты которого создавали помехи в фонограмме. В акустическом реле, схема которого приведена на рис. 28, механическое реле отсутствует, вместо него используется транзистор в ключевом режиме.

Рис. 28. Схема акустического реле

В момент включения магнитофона и перевод его в режим записи порого­вые устройства VT1, DAL1 и, VT2, DA1.2, а также транзистор VT3 закрыты. Как только переменное напряжение с выхода УУ через резистор R2 поступят на базу транзистора VT1, на выходе инвертора DA1.1 появится напряжение, которое будет выпрямлено диодом VD1. Это выпрямленное напряжение подво­дится к базе транзистора VT2, открывает его ,и инвертор DA1.2, в результате открывается транзистор VT3, сопротивление его участка коллектор — эмиттер резко снижается (примерно до 0,5 — 1 Ом), цепь питания стабилизатора частоты вращения вала электродвигателя подключается к источнику питания и электро­двигатель Ml включается, приводя в движение магнитную ленту. Одновременно выпрямленным напряжением заряжается конденсатор С2.

При наступлении паузы напряжение на выходе УУ и соответственно на выходе инвертора DAL1 исчезает и конденсатор С2 начинает разряжаться че­рез резистор R4 и соединенные последовательно резистор JR5 и эмиттерный переход транзистора VT2. За время, зависящее от емкости конденсатора С2 и резисторов R4 и R5 (для указанных на схеме номиналов оно составляет 3 — 5cJ. напряжение на конденсаторе уменьшится настолько, что транзистор VT2, л вслед за ним и транзистор VT3 закроются, сопротивление участка коллектор — эмиттер транзистора VT3 возрастет до нескольких десятков килоом, напря­жение на стабилизаторе резко упадет и электродвигатель остановится. Появ-.ление на линейном выходе магнитофона нового сигнала приведет к повторению рассмотренного цикла.

В режимах воспроизведения и перемотки постоянное напряжение от источ­ника питания через резистор R1 подается на базу транзистора VT1, что при­водит к постоянному включению устройства, а следовательно, и электродвига­теля вне зависимости от режима работы магнитофона.

Налаживание работы акустического реле сводится к подбору сопротивлений резисторов R1 и R2. Первый из них подбирают по надежному включению элек-тродвигателя в режимах воспроизведения и перемотки, а второй — по четкому включению электродвигателя сразу же как только на входе магнитофона поя­вится сигнал «а запись. Время задержки выключения электродвигателя после наступления паузы можно регулировать подбором сопротивления резистора R4.

Акустическому реле, как и всем аналогичным устройствам, присущ недо­статок: при включении акустического реле из-за инерционности ЛПМ часть первоначальной информации (обычно один слог) теряется. Однако достоин­ства — автоматическая работа магнитофона, уплотнение информации, упроще­ние работы с аппаратом — покрывают этот недостаток.

В заключение укажем, что при работе акустического реле, например с маг­нитофоном «Легенда-404», резистор R1 должен быть соединен с контактом 18 переключателя рода работы S2, резистор R2 — с контактом 16 того же пере­ключателя, плюс источника питания — с выводом 29 платы усилителя. Вывод 2 платы стабилизатора надо отключить от общего провода и соединить с кол­лектором транзистора VT3, а общий провод — с отрицательным полюсом ис­точника питания устройства.

При подключении акустического реле к другому магнитофону соединения должны быть произведены аналогично.

Кассетные магнитофоны ие имеют функции отката. Как быть в этом случае при распечатке текста, записанного с уплотнением?

Уплотнение записи усложняет дальнейшую работу с фонограммой, по­скольку после каждой фразы, а порой и значительно чаще, воспроизведение приходится прерывать, чтобы успеть записать прослушанный текст, и затем «новь возобновлять воспроизведение. Ручное управление магнитофоном создает в этом случае большие неудобства и не гарантирует остановку ленты в паузе между словами, чем осложняет восприятие текста.

Облегчить работу с текстом может приставка ,к магнитофону, которая авто­матически через установленные заранее промежутки времени включает магни­тофон на определенное наперед заданное время. Автоматика в приставке по­строена так, что движение ленты в конце очередного времени воспроизведения прекращается только по окончании слова. Приставка рассчитана на работу с кассетными магнитофонами марок «Спутник» и «Легенда», в которых, как известно, предусмотрена возможность дистанционного управления движением ленты (по цепи питания электродвигателя).

Принципиальная схема устройства автоматического воспроизведения текста {для его записи) показана на рис. 29. Оно состоит из усилителя-ограничителя воспроизводимого сигнала, работающего на ОУ DA1, и блока автоматики, вы­полненного на транзисторах VT1 — VT12. Питается устройство от сети перемешого тока через стабилизированный блок питания, собранный на транзисторе VT13, стабилитроне VD3 и выпрямительном мосте VD4, или от источника питания магнитофона.

Устройство управления может работать в автоматическом -или полуавтома­тическом режиме. В первом из них воспроизведение автоматически возобнов­ляется после паузы заданной длительности, во втором — устройство только включает магнитофон на определенное время, после чего движение ленты прек­ращается и может быть продолжено нажатием на кнопку, клавиш или педаль.

В режиме автоматического воспроизведения текста (контакты переключа­теля SB1 и .реле KV1, KV2 в положении, показанном «а схеме) устройство работает следующим образом. При включении питания реле KV1 обесточено, его контакты KV1.1, подключенные к гнезду дистанционного управления маг­нитофона, замкнуты и лента приходит в движение. Одновременно начинает заряжаться конденсатор С1. Время его заряда определяется сопротивлением введенной части переменного резистора R2. При напряжении на конденсаторе 1,3 — 1,5 В открываются транзисторы VT2 — VT4, и, если транзистор VT5 закрыт, конденсатор С5 быстро заряжается через участок коллектор — эмиттер транзи­стора VT4 и резистор R8. В результате открываются транзисторы VT6 — VT8, срабатывает реле KV1 и его контакты KV1.1 размыкаются, разрывая цепь питания электродвигателя магнитофона. Движение ленты прекращается. Одно­временно с открыванием транзистора VT9 начинает заряжаться конденсатор СЗ. Время его заряда, определяющее длительность лаузы, зависит от сопротивления введенной части переменного резистора R12. При напряжении на конденсаторе СЗ около 1,3 — 11,5 В открываются транзисторы VT9 — VT12 .и реле KV2 сраба­тывает, подавая на базы транзисторов VT1, VT5 и VT9, выполняющих функции электронных ключей, открывающее напряжение положительной полярности. В результате сопротивления участков коллектор — эмиттер этих транзисторов резко уменьшается, конденсаторы С1 — СЗ быстро разряжаются и транзисторы VT2 — VT4, VT6 — VT8 и VT10 — VT12 закрываются, обесточивая реле KV1. При отпускании оно контактами KV1.1 замыкает цепь питания электродвигателя магнитофона, восстанавливая прерванный режим воспроизведения. Что касается реле KV2, то момент его отпускания наступает с задержкой в 1 — 1,5 с, когда разрядный ток конденсатора С4 через его обмотку станет меньше тока отпус­кания. Задержка по времени нужна для полного разряда конденсаторов С1 — СЗ. Этим обеспечивается постоянство временного интервала воспроизведения и пауз.

Как видно из схемы, вход усилителя-олраничителя звукового сигнала (ОУ DA1) соединен с лилейным выходом магнитофона, а выход — с базой тран­зистора VT5. Если время воспроизведения, обусловленное постоянной времени заряда конденсатора С1, закончилось, но пауза в фонограмме еще не насту­пила, прямоугольные импульсы с выхода усилителя-ограничителя поступают на базу транзистора VT5 « поддерживают его открытым. В результате напряже­ние на конденсаторе 02 не достигнет значения, при котором транзисторы VT6 — VT8 открываются настолько, что срабатывает реле KV1. Иными словами, в этом случае движение ленты будет продолжаться до тех пор, пока не пропадет сигнал с линейного выхода, т. е. до наступления лаузы. Как только это прои­зойдет, конденсатор С2 быстро зарядится, откроются транзисторы VT6 — VT8, сработает реле KV1 и движение ленты прекратится. Для четкого срабатывания устройства автоматического воспроизведения необходимо, чтобы паузы между словами были не менее 0,2 с.

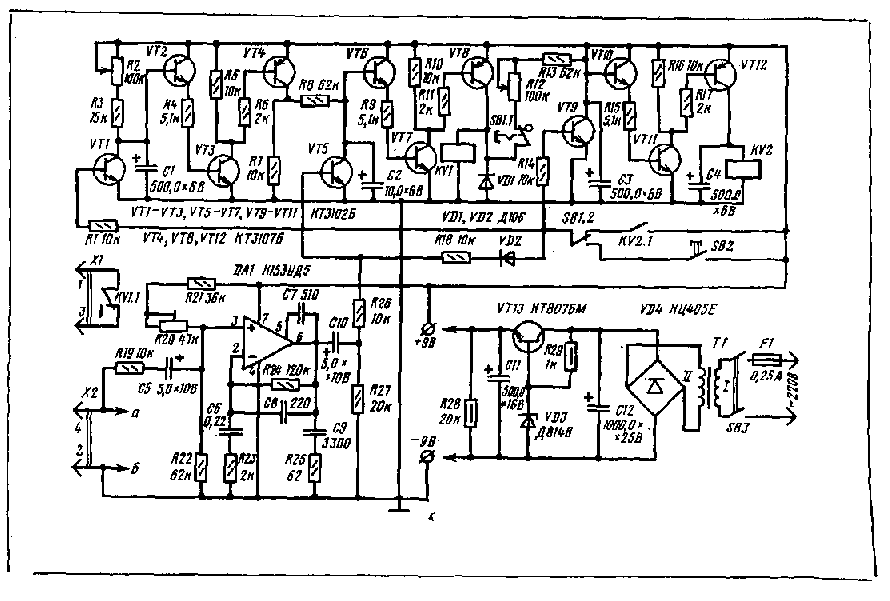

Рис. 29. Схема устройства для автоматического воспроизведения текста при машинописи или записи от руки

Для повышения надежности работы устройства и исключения влияния фо­на, шумов и других помех, способных вызвать ложное срабатывание системы автоматики, АЧХ усилителя-ограничителя имеет спад на границах рабочего диапазона по отношению к частоте 1 кГц не менее 10 дБ. Предотвращению ложных срабатываний (способствует и диод VD2, препятствующий проникнове­нию прямоугольных импульсов с выхода усилителя-ограничителя на базы тран­зисторов VT1 и VT2.

При номиналах элементов зарядных цепей, указанных на схеме, время воспроизведения, устанавливаемое переменным резистором R2, можно изменять от 0,5 до 7 с, а длительность остановки движения ленты, устанавливаемое переменным резистором R12, — от 2 до 7 с.

Рис. 30. Схема усилителя для головных телефонов

В полуавтоматический режим работы устройство переводят переключате­лем SB1. Воспроизведение возобновляют в этом случае нажатием на кнопку SB2, выполняющую, как видно из схемы, функцию контактов реле KV2. После отпускания -кнопки начинает заряжаться конденсатор G1 и процесс протекает, как описывалось ранее, до тех пор, пока не сработает реле KV1 и не отключит электродвигатель магнитофона.

При записи от руки или перепечатке текста удобно пользоваться головными телефонами. Поскольку в магнитофонах марки «Спутник» и «Легенда» воз­можность их подключения не предусмотрена, описываемое устройство допол­нено усилителем для головных телефонов, схема которого приведена на рис. 30.

К нему можно подключить как динамические телефоны с полным электричес­ким сопротивлением от 10 Ом и выше, так и высокоомные электромагнитные телефоны. Вход усилителя соединяют с контактами разъема Х2 (рис. 29).

Выбранное напряжение питания устройства для автоматической диктовки и телефонного усилителя позволяет при необходимости питать их от батарей магнитофонов.

В устройстве для автоматического воспроизведения текста под машинопись могут быть использованы любые ОУ при условии, что лх коэффициент усиления

не менее 50-10³ и введена соответствующая коррекция АЧХ. Реле KV1 и KV2 могут быть типа РЭС-10 (паспорт PC4.S24.303) или РЭС-l5 (паспорт РС4.591.003). Трансформатор питания Т1 намотан на малнитопроводе из плас­тин VIII-16, толщина набора 32 мм. Его обмотка I содержит 2000 витков провода ПЭВ-1 00,18; обмотка II — 120 витков того же провода 00,41.

При проверке и регулировке собранного устройства для автоматического воспроизведения текста под машинопись надо с помощью подстроечного рези­стора R20 и осциллографа, подключенного к выходу ОУ, добиться симметрич­ного ограничения сигнала. Выходное напряжение усилителя-ограничителя на частоте 1 «Гц должно быть ,не менее 0,6 В при подаче на вход устройства нап­ряжения 0,16 В. Спад усиления на частотах 100 и 10000 Гц должен быть не менее 10 дБ. ,

Налаживание телефонного усилителя сводится к установке лодстроечным резистором R4 тока покоя транзисторов VT4, VT5 в пределах 15 — 20 мА.

Как добавить к магнитофону усилитель для стереотелефонов?

Вариантов выполнения схемы усилителя для стереотелефонов опубли­ковано довольно много. Один из иих, пригодный для стереотелефонов с ши­роким диалазоном значений модуля полного электрического сопротивления, был показан на рис. 30. На рис. 31 приведено еще четыре варианта различных схем усилителей. Но все они рассчитаны и а входное напряжение 250-500 мВ и могут быть подключены к линейному выходу магнитофона или выходу УУ. Для всех вариантов показан только один (левый) канал.

Схема наиболее простого усилителя для стереотелефонов показана на рис. 31,а. Она состоит из двух эмиттерных повторителей, что исключает влия­ние стереотелефонов на работу магнитофона даже при очень низком (около 4 Ом) модуле полного электрического сопротивления стереотелефонов. Первый эмиттерный повторитель собран на транзисторе VTI1, а второй — на составном транзисторе VT2, VT3. Выходная мощность этого усилителя не ниже 0,1 Вт.

На рис. 31,6 приведена схема простого усилителя для стереотелефонов, построенная по двухтактной схеме на транзисторах различной проводимости VT2, VT3. В отличие от остальных усилителей он имеет на входе регулятор громкости и рассчитан «а подключение стереотелефонов с модулем полного электрического сопротивления не ниже 8 Ом (стереотелефоны типов ТДС-1, ТДС-3 и им аналогичные).

Усилитель, схема которого показана на рис. ,31,в, имеет выходную мощ­ность до 0,5 Вт. Его отличительные особенности следующие. Во-первых, вход­ной каскад усиления напряжения сигнала построен по дифференциальной схеме на транзисторах VTl, VT2. Во-вторых, оконечный каскад однотактный на тран­зисторе VT5 и работает в режиме класса А. В-третьих, в усилитель введено устройство защиты оконечного каскада, построенное на транзисторах VT3, VT4. Работает оно следующим образом. При превышении среднего тока, потребляе­мого оконечным каскадом (около 150 мА), открывается транзистор VT3, ко­торый шунтирует цепь базы транзистора VT4, что приводит к уменьшению напряжения смещения на базе транзистора VT5 и, как следствие, к уменьшению тока через этот транзистор. Порог срабатывания схемы защиты зависит от сопротивления R10. Введение в схему ООС по цепям R9C4 и R8C3 повышает параметры усилителя. Кроме того, улучшить качество звучания можно, если ввести небольшую перекрестную связь между каналами. В этом случае вход ПК надо подключить к точке 1 через резистор с сопротивлением 10 кОм Ана­логично вход ЛК должен быть подключен через резистор сопротивлением 10 кОм к той же точке ПК.

Схема последнего усилителя, показанная на рис. 31, г, работает на микро­схеме DA1, которая при модуле полного электрического сопротивления не ниже 4 Ом позволяет получить выходную мощность до 1 Вт. Отличительна» особенность этого усилителя — возможность балансировки каналов подстроеч-ным сопротивлением R2.

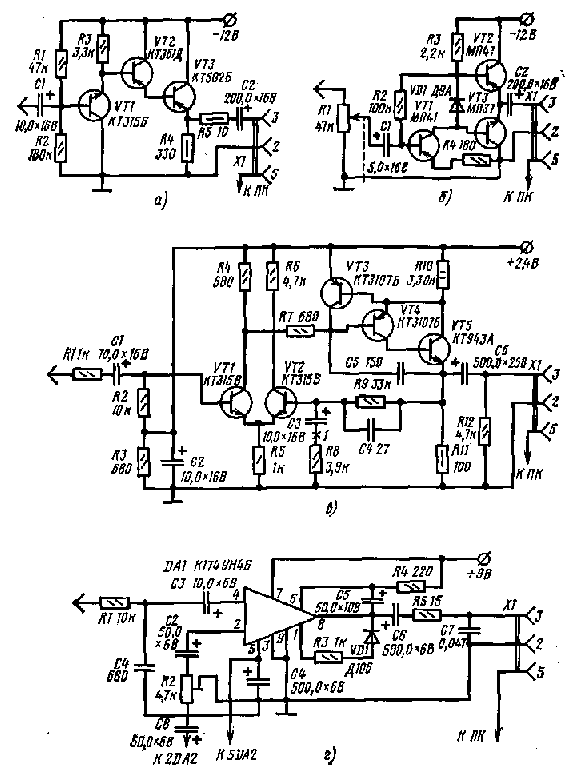

Рис. 31. Схемы усилителей (одного канала) для стереотелефонов

Как обеспечить рабочий диапазон частот магнитофона при записи на ленте различных поливов?

Известно, что магнитная лента одного типа, но разных поливов может отличаться одна от другой по чувствительности, относительной частотной ха­рактеристике, уровню записи и другим параметрам. Например, для ленты типа А4409-6Б неравномерность чувствительности на частоте 10 кГц при скорости ленты 9,53 см/с составляет ±1,6, дБ; относительная частотная характеристика и уровень записи могут изменяться на 6 дБ. В этих условиях обеспечить оди­наковое качество записи для лент различных поливов без принятия специальных мер трудно. Что же можно предпринять?

Магнитофон, выпускаемый с предприятия-изготовителя, регулируют с так называемой рабочей лентой, которая представляет собой ленту определенного типа с усредненными параметрами и малым их разбросом от полива к поливу. Например, магнитофоны, рассчитанные на работу с лентой типа А4309-6Б (А4409-6Б), регулируют с рабочей лентой типа А4310-6Б. Используя для записи ленту типа А4309-6Б (А4409-6Б) различных поливов, радиолюбители неизбежно сталкиваются с разбросом АЧХ канала записи-воспроизведения (сквозного ка­нала) на верхних частотах из-за (отклонения тока подмагничивания от опти­мального значения, установленного по ленте типа А4310-6Б. Чтобы избежать этого, надо для каждого полива ленты устанавливать свой оптимальный ток подмагничивания.

Рис. 32. Схема переделки магнитофона для выполнения подстройки тока подмагничивания: подстройки

а — функциональная схема; б — схема генератора

Целесообразно проверять и чувствительность ленты для обеспечения ее максимальной намагниченности. Все это можно осуществить, если дополнить магнитофон двумя генераторами G1 и G2, как показано на функциональной схеме (рис. 32,а). Наиболее просто это осуществить в магнитофонах, имеющих сквозной канал, где А1 и А2 — УЗ, Е1 — блок ГЗ, G3 — ГСП, Е2 — блок ГВ, A3 и А4 — УВ, PVl и PV2 — индикаторы уровня записи., Установку тока подмагничивания производят подстроечными резисторами R1 и R4, оси которых должны быть выведены на панель управления под шлиц. Генератор G1 выра­батывает сигнал с частотой 400 или 1000 Гц, а генератор G2 — с частотой, равной верхней рабочей частоте, например 20 кГц. Оба генератора имеют иден­тичную схему (рис. 32,6) и отличаются только номиналами конденсаторов час-тотозадающей цепи. Они подключены к входу для звукоснимателя магнитофо­на X1.

Проверку конкретного полива ленты производят в следующей последова­тельности. Сначала переключателем SB3 выбирают канал записи. Затем, вклю­чив кнопкой SB1 генератор G1 (переключатель SB4 в верхнем по схеме поло­жении) устанавливают по индикатору номинальный уровень записи (0 дБ) а производят запись, в течение которой по индикатору, теперь уже подключен­ному к УВ кнопкой сопоставительного контроля магнитофона, определяют уро­вень намагниченности ленты. Если он равен номинальному, то все в порядке и можно переходить к подбору оптимального тока подмагничивания. Когда уровень записи отличается от номинального, надо регуляторам уровня записи добиться номинального уровня. После этого индикатор следует подключить к УЗ и определить, насколько найденный для данного полива уровень записи отличается от номинального, и при записи на эту ленту всегда устанавливать найденный уровень. Затем переключатель SB4 переводят в нижнее по схеме положение, индикатор подключают к УВ и замечают уровень записываемого сигнала, не трогая регулятора уровня записи магнитофона. Теперь отключают генератор G1 ,и вместо него кнопкой SB2 включают генератор G2 и по инди­катору, подключенному к УВ, определяют уровень записи. Если он отличается от уровня записи на частоте 400 (1000) Гц, то подборам тока подмагнишшаняя дооиваются такого положения, когда индикатор, подключенный к УВ пока зывает одинаковый уровень для частот 400 (1000) Гц и верхней рабочей час-тоты. Аналогичные операции проводят и для другого канала, добиваясь тех же показаний индикатора.

«Оптимизации» тока подмагаичивания довольно легко осуществить в маг­нитофонах, имеющих сквозной канал и контроль по индикатору сигнала в ка­нале воспроизведения, например в моделях «Ростов», «Илеть» и др. Так же просто она осуществима и «а других магнитофонах с помощью так называе-

мого технологического канала (см. ниже). Значительно сложнее осущест­вить оптимизацию тока подмагничивания на магнитофонах, имеющих универ­сальный усилитель, поочередно работающий в режимах записи и воспроизве­дения. Объясняется это тем, что нахождение номинальной чувствительности и оптимального тока подмагничивания для ленты данного полива приходится производить путем проб, постепенно приближаясь к заданному значению и каждый раз производя запись и воспроизведение сигнала данной частоты. Ускорить эту операцию можно, если индикатор уровня записи работает и в режиме воспроизведения, как это, например, имеет место в магнитофонах «Астра-209-стерео», «Яуза-209» и др. К сказанному надо добавить, что опре­деление номинальной чувствительности « оптимального тока подмагничивания производят только на наибольшей скорости движения ленты. Если катушеч­ный магнитофон имеет скорость ленты 19,05 см/с и рассчитан на работу с лен­той типа А4309-6Б (А4409-6Б), то генератор G1 должен иметь частоту 1000 Гц. Во всех остальных случаях и для кассетных магнитофонов его ча­стота должна быть 400 Гц.
