Практическое задание: Настройка коммутатора
Настройка коммутатора
Министерство образования Республики Беларусь
Учреждение образования
"Белорусский государственный университет информатики и радиоэлектроники"
Институт информационных технологий
Специальность
ВМСиС
Лабораторная работа
Настройка
коммутатора
Выполнил:
студент группы 180512
Хаританович Д.А.
Проверил:
Лашкевич Е.М.
Минск, 2014
Цель работы
локальный сеть коммутатор программный
Ознакомиться с моделью взаимодействия открытых
систем (OSI), программным пакетом Packet Tracer, а также изучить работу устройств
1-го и 2-го уровней.
Практическая часть

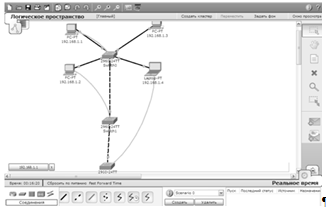

1) Построить локальную сеть посредством программы PCTracer состоящую из 6 компьютеров ПК0 - ПК5, коммутатором Коммутатор0.
) Сконфигурировать параметры подключения для
каждого ПК.
|
Устройство |
Интерфейс |
IP |
Маска подсети |
Шлюз |
||||
|
ПК0 |
VLAN1 |
192.168.1.1 |
255.255.255.0 |
192.168.1.1 |
||||
|
ПК1 |
VLAN1 |
192.168.1.2 |
255.255.255.0 |
192.168.1.1 |
||||
|
ПК2 |
VLAN1 |
192.168.1.3 |
255.255.255.0 |
192.168.1.1 |
VLAN1 |
192.168.1.4 |
255.255.255.0 |
192.168.1.1 |
|
ПК4 |
VLAN1 |
192.168.1.5 |
255.255.255.0 |
192.168.1.1 |
||||
|
ПК5 |
VLAN1 |
192.168.1.6 |
255.255.255.0 |
192.168.1.1 |

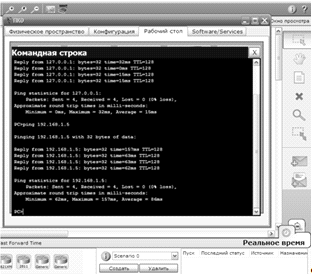

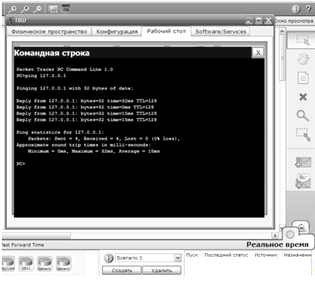

) В режиме "Реальное время" проверить подключение командой ping: на локальный адрес, адрес удаленного ПК, широковещательный адрес.

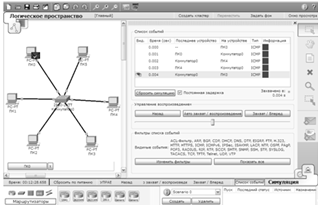

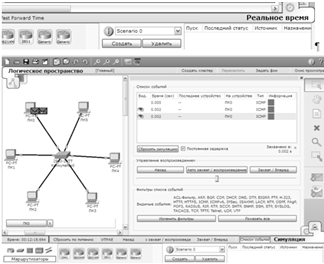

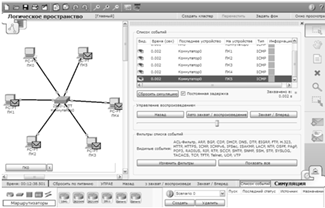

) В режиме "Симуляция" проверить
подключение командой ping: на локальный адрес, адрес удаленного ПК,
широковещательный адрес.

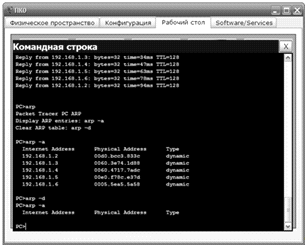

6) В окне командной строки просмотреть и
очистить arp таблицу.

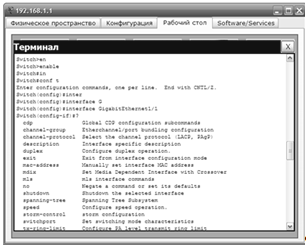

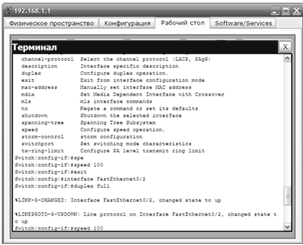

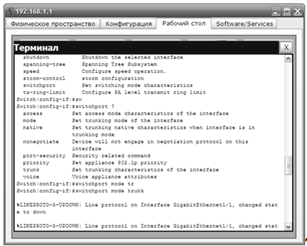

7) Проверить навыки в осуществлении консольного
соединения.
Вывод
Реализация сетевого проекта - достаточно сложный процесс. Для его упрощения вся система сетевой коммуникации разделяется на уровни. При этом каждый уровень отвечает за определенную часть процесса коммуникации и взаимодействует только с ниже- и вышестоящими уровнями. Такое взаимодействие строго определяет назначение каждого уровня. Основной сетевой моделью является эталонная модель взаимодействия открытых систем (Open System Interconnection - OSI).
Коммутатор (switch) представляет собой сетевое
устройство 2-го уровня, которое выполняет функции точки концентрации для
соединения между собой рабочих станций, серверов, маршрутизаторов,
концентраторов и других коммутаторов. Коммутаторы можно рассматривать как
многопортовые мосты, которые организуют выделенные виртуальные каналы типа
"точка-точка" между каждыми двумя подсоединенными сетевыми
устройствами, поэтому при одновременной передаче коллизий не происходит.
Коммутаторы могут работать в дуплексном режиме.
