Стенд для лабораторных работ по дисциплине: «Основы проектирования приборов и систем неразрушающего контроля» Руководство пользователя
«Импульсные и периодические процессы в приборах неразрушающего контроля» № 23
«Генератор импульсов возбуждения типового импульсного ультразвукового дефектоскопа» № 25
«Исследование усилителя высокой частоты с системой временной регулировки чувствительности ультразвукового дефектоскопа» № 26
«Функциональная схема типового импульсного ультразвукового дефектоскопа» № 20
Двухканальный осциллограф с частотомером
MOS-620FG - 20МГц
1. Общие сведения
Двухканальный осциллограф с максимальной чувствительностью 1мВ/дел.
Минимальная длительность развертки – 0.2мкс/дел. При включении растяжки х10, длительность развертки – 20нс/дел.
Электронно-лучевая трубка большой яркости.
Отключаемая функция автоматического выбора уровня запуска упрощает управление.
Режим синхронизации ALT (поочередное переключение каналов синхронно с запуском развертки) - наблюдение формы двух сигналов различных частот, устойчивое изображение для каждого канала.
Режим синхронизации от телевизионного сигнала, от кадрового или строчного синхроимпульса.
Выход CH1 - 50 Ом сигнала канала CH1 на задней панели для подключения частотомера или других приборов.
Вход Z - возможность наложения на осциллограмму яркостных маркеров времени или частоты осуществляется положительным сигналом ТТЛ уровня.
Режим X-Y - возможность работы как X-Y осциллограф. Канал CH1 обеспечивает горизонтальное отклонение (ось X), а канал CH2 обеспечивает вертикальное отклонение (ось Y).
2. Органы управления
2.1 Передняя панель осциллографа
Обозначение |
Назначение |
Начальное положение |
Блок электронно-лучевой трубки |
||
POWER (6) |
Включение/выключение питания. О включенном питании сигнализирует светодиод (5) |
Выключено |
INTEN (2) |
Регулятор яркости изображения. |
Среднее |
FOCUS (3) |
Регулятор фокусировки изображения. |
Среднее |
TRACE ROTATION (4) |
Подстроечный резистор для выравнивания горизонтальной линии развертки параллельно линиям сетки экрана. |
Не использовать |
Фильтр (33) |
Фильтр для улучшения визуализации изображения. |
Не использовать |
CAL (1) |
Вывод сигнала калибратора напряжения: меандр положительной полярности с калиброванным значением амплитуды 2В. и частотой около 1кГц. |
Не использовать |
GND (15) |
Заземление шасси осциллографа. |
Не использовать |
Блок синхронизации |
||
EXT TRIG IN (24) |
Входной разъем для подключения сигнала внешнего Внешняя синхронизация устанавливается переключателем SOURCE (23) в положение EXT. |
Соединить кабелем с выходом СИ2 дефектоскопа УД – 11ПУ |
SOURCE (23) |
Выбор источников сигнала синхронизации CH1 - источник сигнала синхронизации, если переключатель VERT MODE (14) в положении DUAL или ADD. CH2- источник сигнала синхронизации, если переключатель VERT MODE (14) в положении DUAL или ADD. LINE - сеть питания источник сигнала синхронизации. EXT - внешняя синхронизация. |
EXT |
TRIG.ALT (27) |
При нажатой кнопке и включении переключателя SOURCE (23) в положение CH1 или CH2 один из этих каналов становится источником сигнала синхронизации. |
Отжать |
SLOPE (26) |
Выбор полярности запускающего сигнала. |
Отжать |
LEVEL (28) |
Стабилизация изображения. Устанавливает точку начала запуска развертки: "+" - уровень запуска перемещается вверх по осциллограмме. "-" - уровень запуска перемещается вниз по осциллограмме. При повороте регулятора в крайнее правое положение до щелчка (положение LOCK) автоматически оптимально поддерживается уровень синхронизации. |
Крайнее правое положение |
TRIGGER MODE (25) |
Выбор режима синхронизации. AUTO - автоматический запуск развертки при отсутствии сигнала синхронизации или при частоте сигнала синхронизации ниже 25Гц. NORM - при отсутствии сигнала синхронизации запуск развертки не происходит. Используется для наблюдения сигнала с частотой ≤25Гц. TV-V - используется для наблюдения кадрового телевизионного сигнала. TV-H - используется для наблюдения строчного телевизионного сигнала. (Режимы TV-V и TV-H работают только при отрицательной полярности синхроимпульсов.) |
NORM |
Блок каналов вертикального отклонения |
||
CH1 (X) (8) |
Входной разъем канала вертикального отклонения CH1. Для режима X-Y, входной разъем для оси X. |
Соединить кабелем с выходом генератора (23, 26) |
CH2 (Y) (20) |
Входной разъем канала вертикального отклонения CH2. Для режима X-Y, входной разъем для оси Y. |
Присоединить щуп осциллографа |
AC-GND-DC (10)(18) |
Выбор режима связи входа и вертикального усилителя. AC - закрытый вход, связь по переменному току. GND - вход вертикального усилителя заземлен, входной разъем осциллографа отключен от усилителя. DC - открытый вход, связь по постоянному току. |
AC |
VOLTS/DIV (7)(22) |
Выбор коэффициента вертикального отклонения, от 5мВ/ДЕЛ. до 5В/ДЕЛ., (10 ступеней). |
Среднее положение |
VARIABLE (9)(21)
|
Регулятор коэффициента вертикального отклонения до ≥1/2.5 от установленного дискретного значения. CAL - коэффициент вертикального отклонения имеет калиброванное значение, установленное переключателем VOLTS/DIV. Если вытянуть регулятор на себя (положение x5MAG), то чувствительность усилителя увеличится в 5 раз. |
Крайнее правое положение, CAL |
DC BAL (13)(17) |
Используются для балансировки аттенюатора коэффициента вертикального отклонения. |
Не использовать |
▲▼POSITION (11)(19) |
Смещение развертки по вертикали |
Среднее положение |
VERT MODE (14)
|
Выбор режима работы каналов CH1 и CH2. CH 1 - одноканальный режим только канала CH1. CH 2 - одноканальный режим только канала CH2. DUAL - двухканальный режим каналов CH1 и CH2. ADD - осциллограф отображает алгебраическую сумму (CH1 + CH2) или разность (CH1 - CH2) при нажатой кнопке CH2 INV (16). |
DUAL |
ALT/CHOP (12) |
При отжатой кнопке в двухканальном режиме происходит поочередное переключение каналов синхронно с запуском развертки, сигналы каналов CH1 и CH2 отображаются на экране попеременно, (обычно используется при большой скорости развертки). При нажатой кнопке в двухканальном режиме происходит прерывистое переключение каналов несинхронное с запуском развертки (обычно используется при низкой скорости развертки).
|
Отжать |
CH2 INV (16) |
При нажатой кнопке входной сигнал канала CH2 инвертируется. В режиме ADD входной сигнал канала CH2 и сигнал синхронизации от канала 2 также инвертируется. |
Отжать |
Блок горизонтальной развертки |
||
TIME/DIV (29) |
Дискретная Регулятор длительности развертки от 0.2мкс/ДЕЛ. до 0.5с/ДЕЛ. (20 ступеней). |
Среднее положение |
SWP.VAR (30) |
Регулятор длительности развертки. CAL - длительность развертки имеет калиброванное значение установленное переключателем TIME/DIV. При вращении этого регулятора против часовой стрелки возможно увеличение длительности развертки до 2.5 раз и более по отношению к установленному дискретному значению. |
Крайнее правое положение, CAL |
◄►POSITION (32) |
Смещение развертки по горизонтали |
Среднее положение |
x10 MAG (31) |
При нажатии кнопки происходит растяжка изображения сигнала в 10 раз |
Отжать |
Частотомер (39) |
Отображает частоту сигнала синхронизации. |
Не использовать |
2.2 Задняя панель осциллографа
Обозначение |
Назначение |
Начальное положение |
Z AXIS INPUT (34) |
Входной разъем для подключения внешнего сигнала, модулирующего яркость. |
Не использовать |
CH1 OUTPUT (35) |
Выход сигнала, аналогичного сигналу канала CH1, с коэффициентом напряжения около 20мВ/ДЕЛ. при нагрузке 50 Ом. Применяется для подключения частотомера и т.п. |
Не использовать |
AC (36) |
Разъем для подключения питания. |
Не использовать |
Плавкий предохранитель (37) |
||
LINE VOLTAGE (41) |
Выбор напряжения сети питания |
Не использовать |

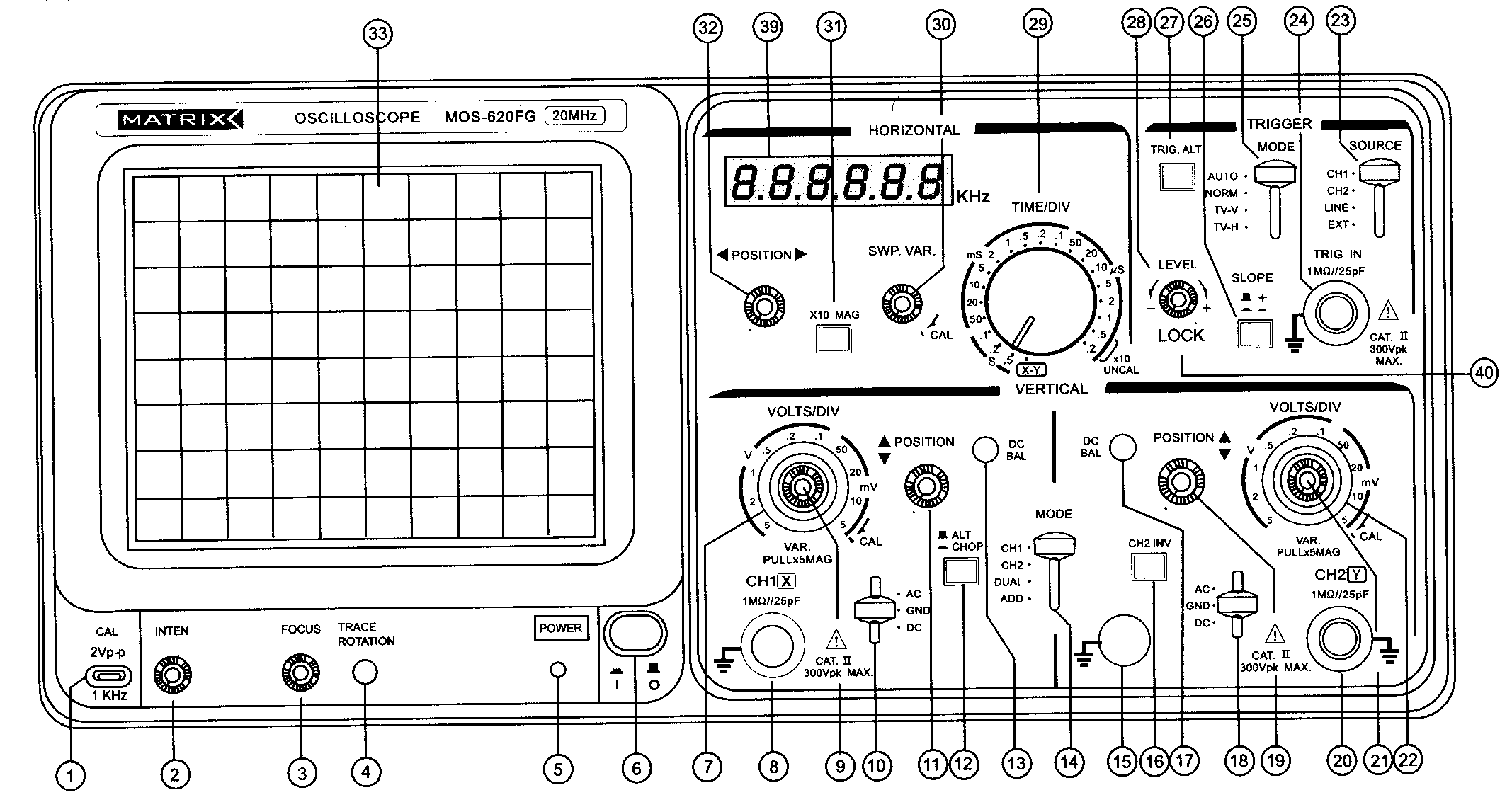

Рисунок 1 Передняя панель осциллографа

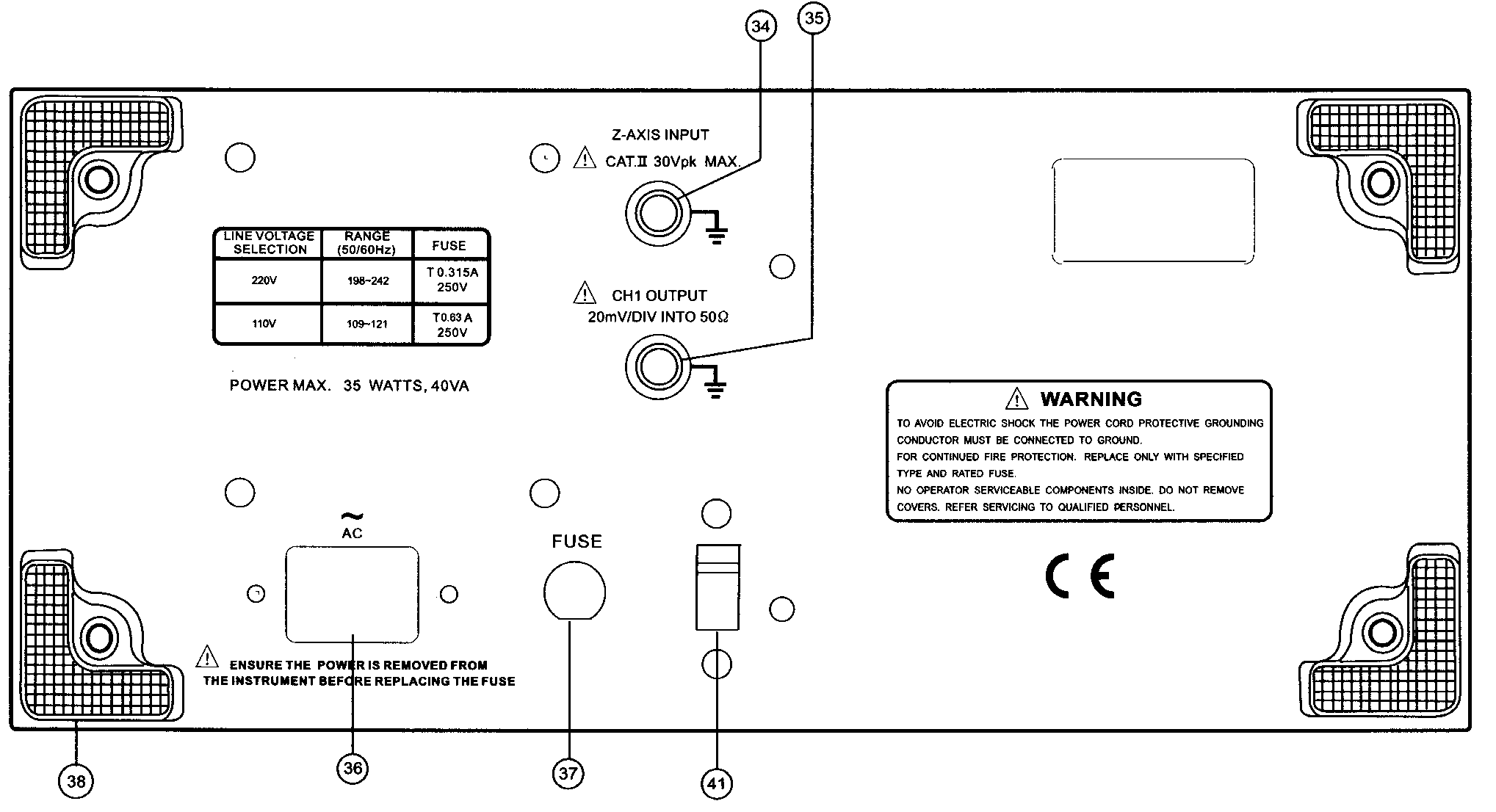

Рисунок 2 Задняя панель осциллографа
Универсальный импульсный ультразвуковой дефектоскоп
УД – 11ПУ
1. Общие сведения
Универсальный дефектоскоп предназначен для обнаружения дефектов типа нарушения сплошности и однородности материалов, измерения координат дефектов, измерения отношения амплитуд сигналов от дефектов.
Функциональные возможности:
Рабочие частоты: 1,25; 2,5; 5 и 10 МГц.
Частота синхронизации: 0,3 или 1,2 кГц.
Режим внешней или внутренней синхронизации.
Реализует эхо и теневой методы контроля.
Временная регулировка чувствительности.
2. Органы управления
2.1. Передняя панель дефектоскопа УД-11ПУ (рис.3)
Обозначение |
Назначение |
Начальное положение |
«Накал» |
Включение накала электронно-лучевой трубки |
Отжать |
«Работа» |
Включение дефектоскопа |
Отжать |
(→ ; →) |
Выход генератора импульсов возбуждения; вход приемно-усилительного тракта дефектоскопа |
В соответствии с метод. указаниями |
«Ослабление, dB» |
Аттенюатор (калиброванный делитель напряжения) |
Отжать |
∏↔ |
Ручное стробирование |
Крайнее левое |
«АСД» |
Световой индикатор наличия АСД |
Не использовать |
«Режим отсчета» |
Переключатель режимов измерения блока цифрового отсчета |
Не использовать |
2.2. Задняя панель дефектоскопа УД-11ПУ (рис.4)
Обозначение |
Назначение |
Начальное положение |
СИ 1 |
Разъем для подключения внешней синхронизации |
Не использовать |
СИ 2 |
Выход синхроимпульса в режиме внутренней синхронизации |
Соединить кабелем с входом EXT TRIG IN осциллографа |
F1/F2 |
Переключение частоты синхронизации |
Отжать |
СИ 1/СИ 2 |
Переключение режимов синхронизации |
Нажать |
(→ ; →) |
Переключение вход/выход синхроимпульса СИ1 |
Отжать |
2.3. Верхняя панель дефектоскопа УД-11ПУ (рис.5)
Обозначение |
Назначение |
Начальное положение |
«У4» блок электронно-лучевой трубки |
||
|
Регулятор яркости изображения |
Среднее |
|
Регулятор фокусировки изображения |
Среднее |
|
Регулятор астигматизма изображения |
Среднее |
|
Смещение развертки по вертикали и горизонтали |
Среднее |
«У6» блок генератора импульсов возбуждения |
||
1,25; 2,5; 5; 10 |
Кнопочный переключатель выбора рабочей частоты |
1-2,5 |
|
Регулятор амплитуды зондирующего импульса |
Крайнее правое |
« |
||
|
переключение входа БЦО |
Отжать |
|
переключение режимов работы БЦО |
Отжать |
50, 100, 250 |
Выбор диапазона длительности развертки |
250 |
|
Регулятор длительности развертки |
Крайнее правое |
х10 |
Увеличение длительности развертки в 10 раз |
Отжать |
|
Кнопка включение режима задержки развертки |
Отжать |
|
Регулятор задержки развертки |
Произвольное |
|
Регулятор нуля глубиномера |
Произвольное |
|
Включение режима двойной развертки |
Отжать |
«У8» блок автоматической сигнализации дефектов |
||
«эхо/тень» |
Выбор режима контроля |
Нажать |
«АСД/ВРЧ» |
Вывод на экран импульса строба АСД или зоны действия ВРЧ |
Отжать |
|
Регулятор переднего фронта строба АСД |
Произвольное |
|
Регулятор заднего фронта строба АСД |
Произвольное |
|
Регулятор амплитуды ВРЧ |
Произвольное |
|
Регулятор глубины ВРЧ |
Произвольное |
|
Регулятор длительности зоны ВРЧ |
Произвольное |
|
Регулятор задержки ВРЧ |
Произвольное |
«У9» блок усилителя высокой частоты |
||
|
Переключатель форм сигналов |
Нажать |
«20 dB» |
Ослабление на 20 дБ |
Отжать |
1,25; 2,5; 5; 10 |
Кнопочный переключатель выбора рабочей частоты |
2,5 |
Р |
Регулятор отсечки |
Произвольное |
У7»
блок
развертки
егулятор

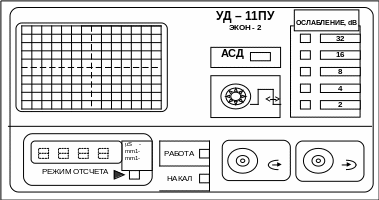

Рис. 3 Передняя панель дефектоскопа УД-11ПУ

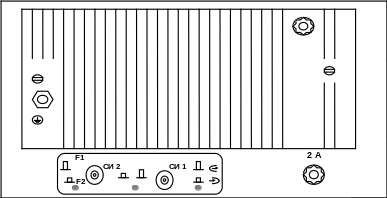

Рис. 4. Задняя панель дефектоскопа УД-11ПУ

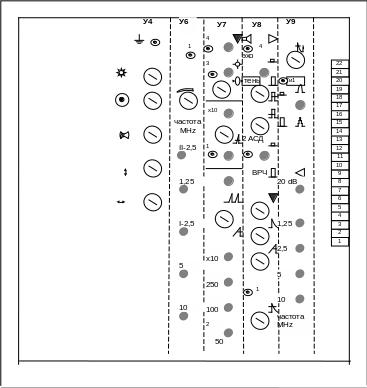

Рис. 5. верхняя панель дефектоскопа УД-11ПУ
генератор импульсов Г5-54
