Воронежский государственный технический университет

УДК 004.9:338.2

С. Х. Сабах, Д. С. Ковалев, П. В. Синицин, А. Э. Баранова

РАЗРАБОТКА ИМИТАЦИОННЫХ МОДЕЛЕЙ СИСТЕМЫ УПРАВЛЕНИЯ АВТОТРАНСПОРТНЫМ ПРЕДПРИЯТИЕМ

Рассматривается крупное автотранспортное предприятие (АТП), машинный парк которого насчитывает сотни однотипных единиц транспортных и технологических машин, осуществляющих обслуживание ряда пространственно удаленных друг от друга объектов (работа на карьерах, строительство, дорожные работы) [1]. В условиях крупного АТП, располагающего большим парком автотранспортных и технологических машин, возможен статистический подход к идентификации готовности группы (класса) транспортных средств (ТС) [2]. Пусть под коэффициентом готовности Gi подразумевается вероятность, что в случае назначения задания на перевозку, ТС его выполнит, и Gi t Μi t ,t ! 0,1 ! Gi t τ 0. Здесь i – номер группы ТС, для

которой производится идентификация. Источниками информации для идентификации в данной задаче являются:

1. Сведения о состоявшейся поломке ТС, то есть t* : Gi* t* 0 , здесь

обозначение G* принято для фактического события.

2. Сведения о результатах аппаратной технической диагностики в той части, когда немедленный ремонт не требуется, но прогнозируется:t : Gi* t t ο 0, где t – момент диагностики.

3. Сведения о результатах экспертной оценки состояния ТС (водителем, механиком автопарка и т.д.), по форме аналогичные предыдущим.

120

Очевидным начальным условием является Gi* t0

1, где t0

- момент ввода

ТС в эксплуатацию.





Расчет коэффициентов функции Μi t и,

при

необходимости,

идентификация ее вида может производиться немедленно после поступления информации любого вида (1, 2, 3 в вышеприведенном списке) или периодически по мере накопления наборов сведений. В любом случае будет решаться обычная задача регрессионного анализа

S ƒ Gi* t j t0 Μi t j t0 2 ο min .

(1)

j



Алгоритм идентификации стартует в момент, когда поступает каждая следующая информация вида 1, 2 или 3. Для двухпараметрических функции Μ t наподобие Μ t a b t или Μ t 1 a exp b t теоретически достаточно 2-х

точек для идентификации (3-х, если необходимо оценить ошибку идентификации). Каждая следующая поступившая информация вызывает следующие действия:

1.Для всех видов функции Μ t определить их коэффициенты, решая

задачу (1).







2.

Выбрать вид функции с наименьшей ошибкой S.



3.

Произвести прогноз поломки,

то есть найти

t t 0 или,

в более

общем

случае, t t Gmin , где Gmin

- минимальный

допустимый

уровень

готовности для данного ТС.

Проверим работу алгоритма на примере. Будем рассматривать три вида

функций

изменения

коэффициента

готовности

Μ1 t 1 b t ,

Μ2 t 1 a a exp b t

и Μ3 t exp b t .

Первая описывает линейное

снижение готовности от времени, вторая – нарастающее и третья – асимптотически приближающееся к нулю (рис. 1).

Пусть, на самом деле, готовность меняется по закону Μ2 t с

коэффициентами a=0.001 и b=0.02. Покажем работу алгоритма в самом идеальном случае – когда через равные отсчеты поступает информация о текущем значении коэффициента готовности (например, от не существующего в реальности прогностического оборудования) с заданной погрешностью ε. Разумеется, после генерации погрешности окончательное значение приводится к интервалу [0,1].

Будем, начиная с 5-го отсчета, выполнять алгоритм идентификации и контролировать погрешность прогноза гарантированной поломки t* : Gi t* 0 .

Для этого разработано программное обеспечение в виде VBA-программы MS Excel, реализующее вышеописанный алгоритм. В связи с тем, что задача несложная, поиск решения (1) осуществляется пошаговым спуском с

121

постоянным шагом [3], равным наперед заданной погрешности определения коэффициентов.

Факт (А)

Факт или прогноз(Б)

F3

F1

F2

Рис. 1. Примеры изменения коэффициента готовности во времени

Возникают вопросы, каким же должен быть этот шаг, и зависит ли он от исходных условий. Для ответа на них произведено несколько имитационных экспериментов, выясняющих зависимость ошибки идентификации вида функции от шага спуска и погрешности ε. Исследование зависимости ошибки от погрешности диагностики (рис. 2) показало, что при росте погрешности диагностики свыше 25% ошибка, фактически, не изменяется.

Рис. 2. Зависимость ошибки идентификации от погрешности диагностики

Таким образом, даже в идеализированном случае, вероятно, нельзя говорить об идентификации параметров тренда коэффициента готовности без наличия 25-30 наблюдений за состоянием ТС.

122

Рассмотрим

аппроксимацию

функции

тренда

готовности

Μ2 t 1 a a exp b t двумя прямыми

f1(t) 1 и

f2 (t) 1 c t

так, чтобы

среднеквадратичная невязка между ними была минимальной. Обозначив момент наступления существенного снижения (начала аппроксимирующей функции f2) через t2, получим задачу оптимизации

t2

t

(t2 , c) : R ³((1 a) a exp(b t) 1)

2dt ³((1 a) a exp(b t) (1 c t))2 dt ο min

0

t2

Для рассматриваемого интервала значений с достаточной точностью (±15…20 %) в качестве решения этой задачи можно использовать квадратичные аппроксимации (рис. 3):

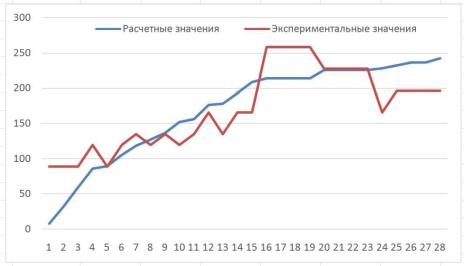

Рис. 3. Сравнение расчетных значений t2 с полученными в ходе вычислительного эксперимента (по оси абсцисс – номер эксперимента)

t (a,b) 504.04 232.45a 15377b 0.1355a2

171.614b2

2



и

c(a.b) 0.068116 0.12949a 6.90920b 0.007597a2 158.596b2 .

Аппроксимации получены путем поиска решения задачи (2) по набору данных, полученному в результате имитационного моделирования трендов технической готовности и их кусочно-линейных аппроксимаций f1и f2.

Анализируя полученные результаты можно сделать следующие выводы:

1.Для успешной оперативной идентификации коэффициента технической готовности ТС автопарка необходимы десятки (не менее 25…30) диагностических или экспертных прогнозов, желательно, попадающих в область существенного снижения готовности (в терминах, использованных на рис. 1).

2.По данным идентификации можно определить и использовать в целях

поддержки управленческих решений расчетное время t2, в течение которого эксплуатация ТС, скорее всего, окажется бесперебойной. После достижения

123

этого времени эксплуатации необходимо ставить вопросы о проведении углубленной диагностики и мелких ремонтов, предотвращающих, возможно, крупные и дорогостоящие ремонты в будущем.

То есть, исследование динамики технической готовности в условиях крупного автотранспортного предприятия является вполне работоспособным инструментов в отношении оптимизации затрат предприятия.

Литература

1.Егоров, С. Я. Подход к созданию системы поддержки принятия решений при управлении распределением ресурсов автотранспортного предприятия / С. Я. Егоров, Х. С. Салих // Моделирование оптимизация и информационные технологии. – 2019. – т.7 №4. DOI: 10.26102/23106018/2019.27.4.035.

2.Салих, Х. С. Постановка задачи определения технической готовности подвижгого состава автотранспортного предприятия / Х. С. Салих, С. Я. Егоров, А. В. Затонский // Современная наука: актуальные проблемы теории и практики. Серия: Естественные и Технические Науки. – 2020.– N 2.

3.Кожин, А. П. Математические методы в планировании и управлении грузовыми автомобильными перевозками / А. П. Кожин, В. Н. Мезенцев // М.:

Транспорт. –1994. – 305 c.
