Курсовая работа (т): ПАС установки подготовки высокосернистой нефти

Сероводород из нефти отдувается в колонне К-1 газом, поступающим с установки сероочистки и движущимся в колонне в противопотоке с нефтью. Расход газа, подаваемого на отдувку, зависит от расхода нефти, но не должен превышать 30000 м³/сут. Система автоматики поддерживает заданное соотношение расходов газа и нефти, лежащее в диапазоне 3:1 - 6:1 соответственно, с помощью клапана. Давление газа в подводящем газопроводе - 0,2 МПа ( может достигать 0,4 МПа).

Давление газа на выходе из колонны 0,04 МПа. Газ после колонны отдувки поступает в конденсатосборник КС-4 и далее в газопровод, идущий на УСО. Газ из сепараторов С-1, С-2 поступает в конденсатосборник КС-1 и далее на УСО УТНГП. Для предотвращения проскока чистого газа через сепараторы имеется автоматика поддержания уровня нефти в нижней части колонны отдувки.

Для снижения содержания сероводорода в нефти до требований ГОСТ Р 51858-2002 может потребоваться химическая нейтрализации реагентами. Прием рабочих растворов реагентов осуществляется на узел нейтрализации сероводорода в нефти. Подача реагента с узла нейтрализации в поток нефти перед насосами Н-5, Н-6 осуществляется насосами-дозаторами НД-4, НД-5, входящими в состав узла.

Газ, выделяющийся из нефти в резервуарах РВС - 2000 по газоуравнительным линиям подается на прием компрессора установки УЛ Ф, после чего транспортируется давлением компрессора до 0,06 МПа ( через конденсатосборник КС-1) на УСО. Система автоматики установки УЛ Ф настроена таким образом, что в резервуарах поддерживается избыточное давление от 100 до 500 Па ( от 10 до 50 мм вод.ст.) При этом исключается выброс в атмосферу углеводородного газа через дыхательные клапаны, а также приток в резервуары атмосферного воздуха.

В случае неисправности установки сероочистки МГПЗ, или ее остановки на профилактический ремонт, аварийное сжигание газа предусмотрено на факельном хозяйстве УПВСН.

. Концептуальное проектирование

На данном этапе мною разработана концепция автоматизированной системы. Сформулированы основные цели, задачи и функции, выполняемые системой автоматизации на каждом уровне.

Данная система предназначена для автоматизированного управления технологическими процессами и противоаварийной защиты УПВСН.

Подлежащими автоматизации являются следующие функции: информационные, управляющие, включая противоаварийную защиту и вспомогательные.

Конечной целью создания системы является повышение стабильности технологического процесса, защита технологического оборудования от аварий, улучшение охраны окружающей среды повышения экономической эффективности производства.

) информационной, осуществляющей:

централизованный контроль параметров состояния технологического объекта управления (ТОУ);

косвенное измерение и вычисление показателей процесса, сигнализацию отклонения процесса о регламентных норм;

формирование и представление оперативному и административному персоналу необходимой информации;

формирование информации для смежных систем управления (при необходимости).

) управляющей, осуществляющей:

регулирование отдельных технологических переменных;

однотактное логическое управление (противоаварийная защита оборудования).

) вспомогательной, осуществляющей переконфигурирование;

) системы, архивирования и ведения базы данных.

На нижнем уровне технологического уровня - реализуются следующие основные функции:

¾      сбор и обработка сигналов с датчиков;

¾      автоматическое регулирование параметров технологического процесса и оборудования;

¾      программно-логическое управление;

¾      передача информации на верхний уровень и получение команд и данных с верхнего уровня.

На верхнем уровне - реализуются следующие функции:

¾      формирование и отображение оперативной информации о текущих значения параметров, состоянии оборудования и исполнительных устройств (ИУ), предупредительная и предаварийная сигнализация, тренды;

¾      дистанционное управление технологическим оборудованием и ИУ;

¾      ведение базы данных, архивов нарушений, событий, действий оператора, технологического журнала;

¾      диагностика состояния технических средств и электронных цепей.

Состав комплекса технических средств.

Комплекс технических средств (КТС) представляет собой систему, объединяющую логические микроконтроллеры, контроллер и персональные ЭВМ. Микроконтроллеры представляет собой два независимых конструктивно и программно устройства (комплекта), синхронно выполняющих одну и ту же программу пользователя.

Для обеспечения полной идентичности работы ПрП в оба комплекта подаются одинаковые входные сигналы от датчиков и команды и данные от персональных ЭВМ (ПЭВМ).

Обзор оператором технологического процесса осуществляется посредством набора иерархически построенных информационных изображений, появляющихся на дисплеях станции системы. Основной принцип представления информации о технологическом объекте в системе - от общего к детальному.

Дисплеи. Проектом системы управления для операторского интерфейса предусмотрено исполнение необходимого количества потребительских экранов. Основные типы дисплеев:

¾      системные;

¾      пользовательские.

Системные дисплеи подразделяются на: обзорные, отображающие информацию в обобщенном виде, например, обзорный дисплей сигнализаций, обзорный дисплей сообщений, обзорный экран зоны (области), обзорные экраны юнитов; групповые, отображающие различную информацию о восьми связанных точках на одном дисплее (система поддерживает создание произвольных групп); трендовые, отображающие исторические значения процесса в графическом виде (система поддерживает создание произвольных групп трендов); детальные, обеспечивающие детальную информацию об определенной точке процесса. Они создаются для каждой точки и позволяют осуществлять манипулирование параметров, в том числе и тех, которые не требуют ежедневных действий, как константы настройки регулятора, пределы и приоритеты аварийной сигнализации; состояния, отображающие информацию о состоянии оборудования системы.

Комплекс технических средств.

Объектом автоматизации является УПВСН НГДУ «Ямашнефть». На данном объекте применяются следующие технические средства:

датчики контроля уровня:

¾      сигнализаторы уровня емкостные типа Vega;

¾      Уровнемеры У-1500, ВК-1700, VegaFlex,УМФ-300.

датчики температуры и давления:

¾      термометр биметаллический показывающий.

датчики давления:

¾      датчики давления серии Метран, Vega Bar.

датчики расхода:

¾      Норд, Взлет, Массомер.

¾      датчик перепада давления Deltabar.

Изменения, привнесенные мной в состав технических средств:

Замена уровнемеров на РВС-1,2,3 «Селтик» на УМФ-300, замена блока питания MW (MEAN WELL) на PHОENIX CONTAKT.

Таблица 1. Сравнительная характеристика уровнемеров

Применение:

1.1 Датчик уровнемера многофазного УМФ 300 предназначен для работы в составе измерительного комплекса многоуровневых измерений УМФ 300.00.01.001 ТУ обеспечивающего измерение уровня границ разделов фаз в многокомпонентных средах.

.2 Датчик обеспечивает:

¾      формирование квазигармонических сигналов в диапазоне частот от 10 до 300 МГц с шагом 1 МГц; измерение уровня детектируемого сигнала каждого значения частоты и передачу измеренного значения по интерфейсу RS485 на ПЭВМ;

¾      передачу индификационного номера датчика; формирование тока «концевика» линии.

.3 Датчик предназначен для установки на объектах в зонах, где возможно образование смесей горючих газов и паров с воздухом категории IIВ температурного класса T6 включительно согласно ГОСТ 51330.0-99.

Вместо уровнемер «Селтик» было решено установить более современные УМФ-300, которые в отличии от других, выдает цифровой сигнал и имеет больший диапазон измерений. Также у УМФ-300 увеличен межповерочный интервал, что очень важно при круглосуточном непрерывном производстве. «Селтик» использовал для передачи витую пару и коаксиальный кабель, сигнал приходил на контроллер «Селтик» там он обрабатывался и передавался на скаду систему MLivel. Здесь была большая задержка сигнала т.к использовались 2 модема, контроллер обработки. УМФ-300 для связи использует 5-ти проводной кабель Квгг 1.5 и 1 модем. В случае разгерметизации прибора изнутри (пропускание сероводорода в корпус) плата защищена специальным силиконовым покрытием, сам датчик разборный в отличие от прибора «Селтик». Датчик уровнемера многофазного УМФ 300 пользуются устойчивым спросом у нефтедобывающих предприятий России.

Датчик уровнемера многофазного УМФ 300 помогает службам промыслов, подготовки нефти, перекачки, переработки организовать управление процессом эксплуатации, т.к. получая оперативную информацию от датчика об изменении межфазного уровня продукции нефтяных емкостей, можно следить за уровнем продвижением водонефтяного контакта в емкостях.

Таким образом, УМФ 300 позволяет решать следующие задачи:

¾      контроль и учет количества нефти;

¾      предотвращение перелива емкости;

¾      улучшение качества нефтепродуктов.

Таблица 2. Сравнительная характеристика блоков питания MW (MEAN WELL) c PHОENIX CONTAKT.

При использовании блока питания MEAN WELL использовалась схема подключения: один блок питания питал одну плату детектора и один модем. Для питания пяти РВСов использовалось пять блоков питания, один блок питания для АКВ, и два блока питания на отстойники О-2, О-4. Потребляемая мощность платы детектора 0.3А (300мА), модем потребляет 0.4А (400мА) у блока питания оставался запас мощности 1.3А, что является хорошим показателем для блока питания. При эксплуатации этого блока питания выявили, что на большое расстояние свыше 400м идет посадка напряжения до 12 Вольт, а должно быть 24-23 Вольта. На самый дальний РВС-5, АКВ приходило 12 Вольт расстояние

составляло 550-600 метров. Из-за падения напряжения начинал греться преобразователь напряжения и плата детектора переставала передавать сигнал. На SCADA показывало ошибка К-015 т.е нет связи с прибором. Пробовали ставить повышающий трансформатор, но большого эффекта он не дал. При скачках напряжения повышающий трансформатор выдал на плату детектора вместо 23 вольт 46 вольт, что привело выходу из строя платы детектора.

Для выхода из положения было принято решение использовать блок питания PHОENIX CONTAKT 24v-5A. Если старая схема подключения использовалось 8 блоков питания для уровнемеров и модемов. По новой схеме подключение приборов используется два блока питания PHОENIX CONTAKT 24v-5A. Один блок питания питает восемь уровнемеров УМФ-300, второй блок питания восемь модемов. При использование PHОENIX CONTAKT посадка напряжения на дальнем РВС-5 и АКВ минимальна 23.7 вольта. Ожидаемый эффект дал положительный результат посадка минимальна, напряжение не скачет, держит выходное напряжение при больших расстояниях. При использовании блока питания PHОENIX CONTAKT 24v-5A запас мощности составил 2.6А на уровнемеры, а на модемы 2.2А.

По всем показателям PHОENIX CONTAKT 24v-5A превосходит блок питания MEAN WELL.

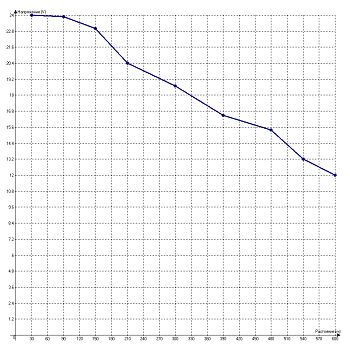

Рис. 1 График посадки напряжения блока питания MEAN WELL.

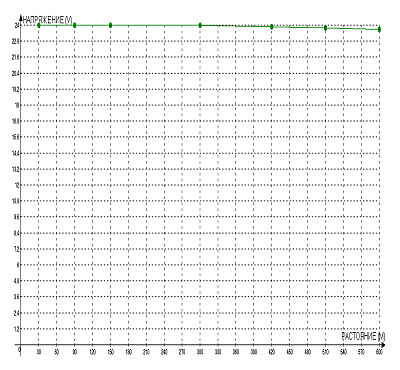

Рис. 2 График напряжения блока питания PHОENIX CONTAKT 24v-5A.

4. Техническое проектирование

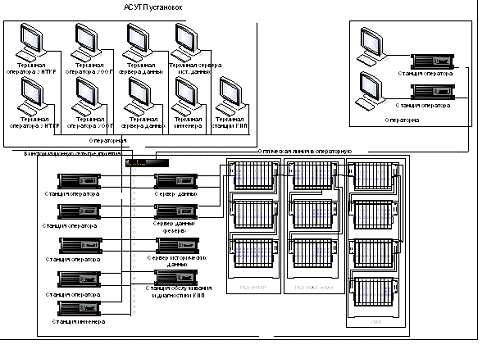

Рис. 3

Техническое проектирование - это заключительный этап в проектировании автоматизированной системы.

Организация АСУ ТП.

Автоматизированная система управления технологическим процессом (АСУ ТП) организована в виде двухуровневой иерархической структуры на базе технических средств фирмы Шнайдер Электрик контроллер - “Modikon”

Верхний уровень АСУ ТП.

Верхний уровень обеспечивает формирование и ведение базы данных, визуализацию состояния технологического оборудования, обработку данных, дистанционное ручное управление технологическим оборудованием (насосы, клапаны и т. д.), формирование и печать отчетных документов. Структурная схема АСУ ТП представлена в приложениях. Верхний уровень реализован на базе:

¾    станций оператора-технолога (СОТ); станции инженера (СИ); резервированной пары серверов данных;

¾      станции (сервера) архивирования.

Нижний уровень АСУ ТП.

На нижнем уровне АСУ ТП обеспечивает реализацию следующих функций: опрос датчиков; контроль технологических параметров; первичная обработка и расчет параметров; управление контурами регулирования; контроль безопасности и противоаварийная защита. В соответствии с выполняемыми функциями нижний уровень системы реализован в виде двух основных частей: распределенная система управления (РСУ); система противоаварийной автоматической защиты (ПАЗ).

РСУ выполняет функции сбора информации, управления и регулирования.

ПАЗ контролирует нарушения в ходе технологического процесса и осуществляет функции защиты и блокировки.

Составные части АСУ ТП.

АСУ ТП построена на базе средств микропроцессорной и вычислительной техники и состоит из следующих составных частей (подсистем): подсистемы автоматизированного сбора и обработки информации для контроля и управления технологическим процессом, отображения и вывода информации на экран операторского монитора в регламентированном режиме (РСУ1, РСУ2 и РСУ3);

¾      подсистемы противоаварийной автоматической защиты (ПАЗ) технологического процесса и оборудования для предупреждения возникновения аварийной ситуации при отклонении от предусмотренных регламентом предельно-допустимых значений параметров процесса и остановки или перевода процесса в безопасное состояние по заданному алгоритму;

¾      станции инженера АСУ ТП, предназначенной для выполнения функций корректировки конфигурации контроллеров и базы данных верхнего уровня в соответствии с возникающими требованиями; все терминалы являются рабочими станциями системы и работают под управлением операционной системы "Microsoft Windows XP"; печатающих устройств, предназначенных для распечатки режимных листов, сообщений о нарушениях режима и о состоянии системы и технологического процесса.

Назначение системы.

Система управления предназначена для, визуального представления текущего состояния параметров технологического процесса на экране операторской станции; стабилизации заданных режимов технологического процесса путем контроля текущих значений технологических параметров и выдачи необходимых управляющих сигналов исполнительным механизмам, как в автоматическом режиме, так и в результате действий оператора-технолога; определения предаварийных ситуаций на объекте путем сравнения полученной от датчиков информации с технологическими уставками и выдачи звуковой и цветовой сигнализации на рабочее место оператора в случае выхода за допустимые пределы; автоматического переключения технологических узлов установки в безопасное состояние в случае непринятия или невозможности принятия должных мер при возникновении предаварийных ситуаций во избежание дальнейшего развития аварийного процесса; автоматизированной диагностики системы и предотвращения аварийных ситуаций. ведения исторического архива протекания технологического процесса, действий оператора-технолога, диагностических сообщений системы. построения графиков изменения аналоговых параметров, как реального времени, так и исторических; формирования необходимых отчетов с возможностью распечатки и сохранения в архиве системы; формирования различных сообщений обслуживающему персоналу о собственном состоянии благодаря хорошо развитой степени самодиагностики системы, что способствует высокой надежности в целом и быстрому восстановления в случае отказа.

Основные элементы экрана СОТ.

)        панель отображения и управления текущими нарушениями;

)        кнопки выбора мнемосхем;

)        поле мнемосхемы, рабочая область экрана;

)        текущая дата и время;

)        кнопки выбора установки;

)        имя пользователя;

)        кнопка печати экрана;

)        панель кнопок дополнительной навигации и управления.

Структура программного обеспечения

Выбор программных средств для АСУ ТП этанового производства обусловлен функциональным назначением этой системы, а также требованиями совместимости и обеспечения взаимосвязи между уровнями. Весь набор программных средств, распределен по системе управления объекта автоматизации и включает в себя:

¾      программное обеспечение рабочих станций АСУ ТП этанового производства;

¾      программное обеспечение контроллеров АСУ ТП этанового производства.

Описание каждого из компонентов стандартного программного обеспечения приводится в документации поставляемой вместе с лицензионным диском Windows 2000/XP.

Программное обеспечение рабочих станций.

АСУ ТП этанового производства. Операционная система Microsoft Windows 2000/XP. На каждой из рабочих станций качестве операционной системы ПК верхнего уровня АСУ ТП этанового производства используется Windows 2000/XP.

Выбор Windows 2000/XP обусловлен требованиями, предъявляемыми к программному обеспечению, используемому в АСУ ТП этанового производства, а также следующими факторами: высокая надежность Windows 2000/XP, которая характеризуется: модульностью архитектуры Windows 2000/XP, обеспечивающей защиту памяти процессов, вытесняющей многозадачность и предохраняющей прикладные задачи и саму операционную систему от некорректно работающих приложений; системой защиты доступа Windows 2000/XP, предотвращающей несанкционированный доступ к приложениям и данным; отказоустойчивой файловой системой NTFS, в которой все файловые операции основаны на транзакциях, обеспечивающих возможность возврата к нормальному состоянию в случае сбоя. многозадачность и многопроцессорность; страничная организация виртуальной памяти; поддержка симметричной многопроцессорной обработки (SMP); встроенные сетевые возможности, обеспечивающие высокую производительность Windows 2000/XP;клиент-серверная архитектура Windows 2000/XP эффективно устраняет ограничения на построение наращиваемых приложений. Кроме того, Windows 2000/XP обеспечивает работу применяемой технологии обмена данными - ОРС (OLE для управления процессами).

Система пакета PCS7.

В состав пакета PCS7 входит SCADA «SAYTEK» - система Windows Control Center (WinCC), которая используется для разработки:

¾      среды представления информации на экранах рабочих станций (мнемосхемы, тренды);

¾      базы данных (словарь ТЭГов);

¾      создания архивов.используется для организации человеко-машинного интерфейса при управлении технологическим процессом в реальном масштабе времени и обладает всеми возможностями, присущими современным SCADA - системам.представляет собой интегрированное, основанное на компонентах программное обеспечение человеко-машинного интерфейса для контроля и управления технологическими процессами. HMI-пакет WinCC обеспечивает максимально эффективную связь с другими продуктами и программно-техническими средствами, в частности с программируемыми логическими контроллерами MODIKON, а также с продуктами Microsoft Office и других сторонних производителей.позволяет:

¾      открывать графические объекты в виде OLE контейнеров для элементов

¾      управления ActiveX, что позволяет встраивать в проекты элементы управления ActiveX сторонних производителей;

¾      разрабатывать модель объекта, для выделения отдельных функциональных возможностей: интегрировать Visual Basic for Application (VBA) в качестве встроенного языка программирования, расширяя тем самым возможности настройки проекта;

¾      поддерживать стандарт ОРС как для сервера, так и для клиента, с целью

¾      осуществления взаимосвязи со сторонними аппаратными средствами.

Наряду с этими возможностями WinCC предлагает набор инструментов для: имитации выполнения при разработке посредством нажатия кнопки; быстрой замены имен тегов и символьных строк с помощью подстановки тегов; простого импорта графики, разработанной в других приложениях. В системе реализован информационный обмен между системой контроля и визуализации технологического процесса.

Канальный драйвер оборудования предназначен для обмена данными между контроллерами нижнего уровня и серверами данных верхнего уровня по дублированной промышленной шине связи MODULBUS. Обмен данными со SCADA - системой выполняется по протоколам DDE или терминальной шине Ethernet по протоколу TCP/IP.

Конфигуратор контроллера.

Разработка алгоритмов управления и защиты технологического оборудования, а также загрузка их в контроллеры осуществляется с использованием программного пакета 4-Mation, позволяющего формировать алгоритмы управления и защиты при помощи четырех языков программирования контроллеров в соответствии со стандартом IEC - 1131:

¾      последовательные диаграммы;

¾      релейно-лестничная логика;

¾      функциональных блоков;

¾      структурированного текста.

Программное обеспечение нижнего уровня АСУ ТП производства.

Программное обеспечение системы управления представляет совокупность алгоритмов выполняемых контроллером MODIKON. Они представляют собой прикладное программное обеспечение, разрабатываемое при помощи системного программного обеспечения.

С помощью алгоритмов реализуются функции:

¾      сбора и обработки информации;

¾      автоматического управления и защиты технологического оборудования АСУ ТП этанового производства; обмен информацией с рабочими станциями оперативно-технологического персонала.

нефть автоматизация программный

Заключение

В ходе работы над курсовым проектом был освоен теоретический материал, касающийся технологии подготовки сырой нефти, изучена технологическая схема одной из установок, а именно УПВСН НГДУ «Ямашнефть». На примере этой установки была подробно рассмотрена технология, применяемая на данном предприятии.

Данный проект позволил более сильно углубиться в саму суть понятия «автоматизация технологических процессов» и понять насколько тяжел и трудоёмок процесс создания АСУТП, и, соответственно, насколько высоко цениться человек способный разбираться и изменять уже существующие технологические схемы и автоматизацию всего предприятия.

Список литературы

1) «Блок подготовки нефти на НГДУ «Ямашнефть». Рабочий проект. Том 1. Пояснительная записка. Казань 2007г.

) «АСУ ТП УПВСН НГДУ «Ямашнефть». Технорабочий проект.

) Исаакович Р.Я., Логинов В.И. «Автоматизация производственных процессов в НГП», учебник для вузов, М., Недра, 2009.

) Клюев В. М. «Проектирование систем АТП».

) Пантеев Н.Ф., Дианов В.Г. «Основы теории автоматического регулирования и регуляторы»

) Родионов В. Д., Терехов В.А., Яковлев В. Б. «Технические средств АСУ АТП»

7) Датчик уровнемера многофазного УМФ 300: паспорт, совмещенный с техническим описанием и инструкцией по эксплуатации - Уфа, 2008г.

Приложение 1

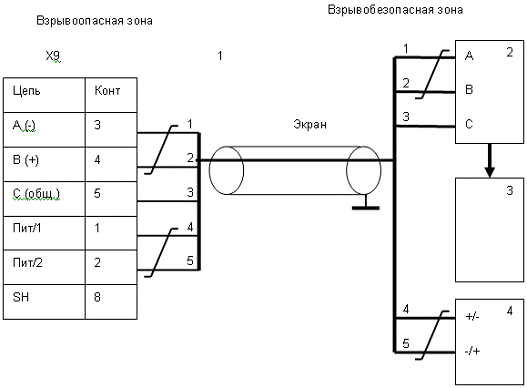

Схема электрическая подключения датчика УМФ 300

1.  датчик УМФ 300

2.      интерфейс RS485

.        ПЭВМ

.        источник питания 24 В c защитой от превышения выходного напряжения (полярность произвольная) кабель КВВГЭ-5х1,5 или аналогичный

Приложение 2

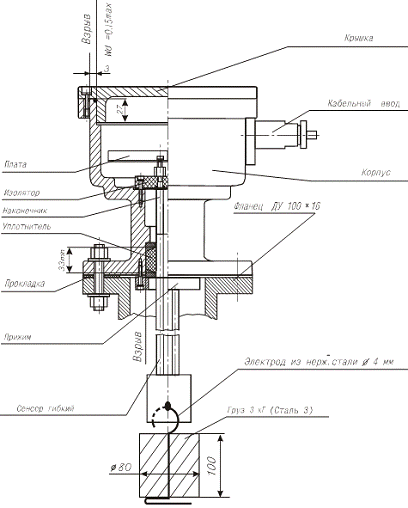

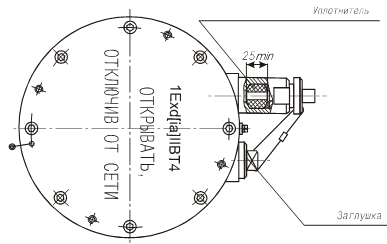

Конструкция датчика УМФ 300
