Материал: практическая работа

Федеральное государственное бюджетное образовательное учреждение

высшего образования

«Петербургский государственный университет путей сообщения императора Александра I»

Кафедра «Методы и приборы неразрушающего контроля»

Практическое задание 1-4

Расчет сигналов проходного ВТП при контроле неферромагнитного цилиндра

по дисциплине

«Методы электромагнитного контроля»

Вариант 1

Выполнил ст.гр. ПБ-313._____________________________ Ермоленко М.В.

Проверил преп.________________________________________ Курков А.В.

Санкт-Петербург 2016

Задание на практическую работу:

Построить годографы

1. относительного напряжения трансформаторного проходного ВТП при контроле неферромагнитного цилиндра;

2. чувствительности проходного ВТП к изменениям радиуса объекта контроля (далее ОК) при контроле неферромагнитного цилиндра;

3. чувствительности проходного ВТП к изменениям электропроводности ОК при контроле неферромагнитного цилиндра;

4. чувствительности проходного ВТП к изменениям магнитной проницаемости ОК при контроле неферромагнитного цилиндра;

5. модуль чувствительностей.

Ход работы.

1. η=0,1 – коэффициент заполнения

i=1.. 800 – количество точек

переход к комплексным значениям

μ= – эффективная магнитная проницаемость

U= – расчет напряжения на измерительной катушке

Рисунок 1. Годограф относительного напряжения трансформаторного проходного ВТП при контроле неферромагнитного цилиндра.

2. – расчет чувствительности проходного ВТП к изменениям радиуса ОК

Рисунок 2. Годограф чувствительности проходного ВТП к изменениям радиуса ОК при контроле неферромагнитного цилиндра.

3. – расчет чувствительности проходного ВТП к изменениям электропроводности ОК

Рисунок 3. Годограф чувствительности проходного ВТП к изменениям электропроводности ОК при контроле неферромагнитного цилиндра.

4. – расчет чувствительности проходного ВТП к изменениям магнитной проницаемости ОК

Рисунок 4. Годограф чувствительности проходного ВТП к изменениям магнитной проницаемости ОК при контроле неферромагнитного цилиндра.

расчет модулей чувствительности

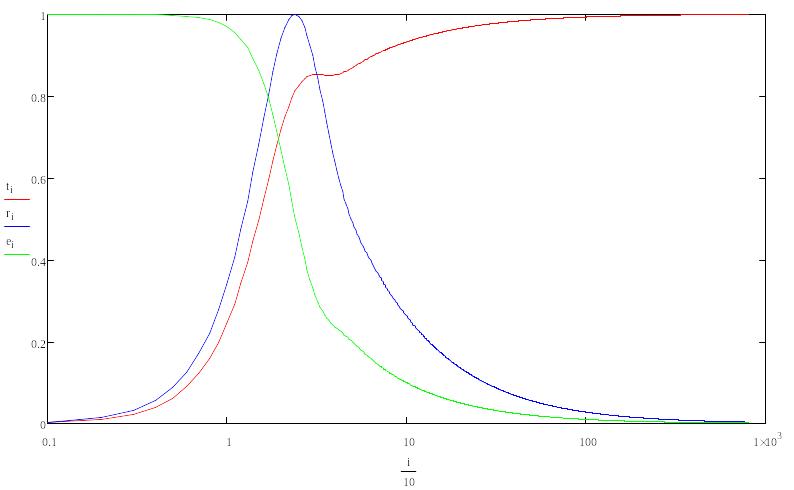

Рисунок 5. Годограф модуля чувствительностей

Полученные значения чувствительностей пронормировали и по этим значениям построили график.

Выводы: максимум чувствительности S1 проходного ВТП достигается с увеличением радиуса, максимум S2 – в значении ≈ 4 по логарифмической шкале, а максимум S3 – с уменьшением магнитной проницаемости.
