Материал: Процесс Lift-off в светодиодах на основе нитрида галлия

Введение

сверхрешеточный светодиодный эпитаксия диод

Нитрид галлия (GaN) достаточно давно интересует исследователей и разработчиков полупроводниковых приборов. Гетероструктуры GaN и его твердых растворов обладают физическими свойствами, которые обеспечивают электронным приборам на их основе оптические, мощностные и частотные характеристики, позволяющие применять их в разных областях полупроводниковой электроники.

Начиная с середины 90-х годов ХХ в. о нитриде галлия (GaN) и его твердых растворах заговорили, как об одном из самых перспективных оптоэлектронных материалов. Спектр применения данного материала в оптоэлектронике действительно широк: светодиоды сине-зеленой области видимого спектра, светодиоды ближнего ультрафиолетового диапазона, активные среды лазерных диодов и многое другое. Но и до сих пор у приборов на нитриде галлия остаётся ряд не решённых проблем: теплоотвод и ограничение по току соответственно, квантовый выход, несоответствие периодов решёток подложки и кристалла, и др. Нашей задачей было решение проблем теплоотвода, увеличение мощности и КПД, увеличение срока службы светодиода. [1]

Выращивание кристаллов по MOCVD технологии

В последнее время усиленно развивается технология выращивания сверхрешеточных структур из газовой фазы с использованием металлорганических соединений (MOCVD). В основе этого метода лежит метод химических реакций.

MOCVD представляет собой метод выращивания, в котором необходимые компоненты доставляются в камеру роста в виде газообразных металлорганических алкильных соединений, и рост слоя осуществляется при термическом разложении (пиролизе) этих газов и последующей химической реакции между возникающими компонентами на нагретой пластине-подложке. В настоящее время посредством этого метода можно выращивать большинство полупроводниковых соединений AlllВv, AllBVI, AIVBIV.

Метод получения сверхрешеточных структур

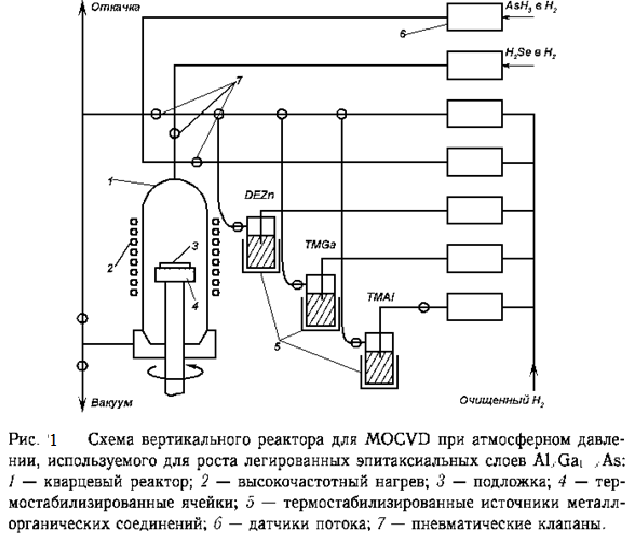

Рассмотрим более подробно этот метод получения сверхрешеточных структур на примере выращивания сверхрешеток на основе GaAs. В работе впервые было показано, что разложение газовой смеси металл- органического соединения триметилгаллия (CH3)3Ga и гидрида мышьяка (арсина) AsH3, проводимое при температуре 600-700°С в атмосфере Н2, можно использовать для выращивания тонких эпитаксиальных пленок GaAs в открытом (проточном) реакторе (рис.1). Следует отметить, что MOCVD хорошо подходит для массового производства приборов с субмикронными слоями и имеет ряд преимуществ перед другими технологиями.

Эпитаксия в процессе MOCVD осуществляется при пропускании однородной газовой смеси реагентов с газами-носителями над нагретой подложкой в реакторе с холодными стенками. Энергия для нагревания газовой смеси обычно создается мощным радиочастотным генератором с частотой порядка 450 кГц. Этот же генератор нагревает и графитовый держатель, на котором размещена монокристаллическая подложка. При этом газовая смесь вблизи поверхности подложки нагревается до высоких температур, а стенки реакционной камеры остаются относительно холодными, что приводит к осаждению полупроводниковой пленки на поверхности подложки (реакция идет при повышенных температурах) при малых потерях реагирующих веществ на поверхности реактора. Тщательно контролировать необходимо только температуру подложки, причем небольшие ее изменения не играют роли, поскольку большинство свойств пленок, полученных MOCVD, малочувствительны к таким изменениям температуры.

Парциальными давлениями различных газовых компонентов можно управлять с помощью электроники, контролирующей скорость потока от каждого из источников. Это позволяет с высокой точностью управлять всеми параметрами роста, обеспечивая надежную воспроизводимость результатов.

Металлорганические соединения, используемые для получения полупроводниковых пленок при комнатной температуре, как правило, являются жидкостями, обладают высоким давлением паров и могут быть легко доставлены в зону реакции путем пропускания газа-носителя, например Н2, через жидкости, которые играют роль источников (рис.1). Кроме того, используемые для роста полупроводниковых пленок гидриды при комнатной температуре являются газами и обычно берутся в качестве добавок к Н2. Эти металлорганические и гидридные компоненты смешиваются в газовой фазе и пиролизуются (при 600-800°С, как правило) в потоке водорода в открытом реакторе при атмосферном или несколько пониженном давлении.

В большинстве случаев при выращивании полупроводниковых эпитаксиальных пленок используется метиловая и этиловая металлорганика. Такие соединения относительно просты в изготовлении и легко пироли- зуются в атмосфере водорода, выделяя атомы соответствующего металла и в качестве побочных продуктов газообразные метан или этан, которые могут быть легко удалены из ростовой камеры.

Многослойные, многокомпонентные эпитаксиальные структуры могут быть последовательно получены в едином ростовом цикле. Кроме того, поскольку в процессе роста не участвуют травящие вещества, то возможно получение резких границ между различными слоями, причем возрастает однородность слоев по толщине и составу, так как процесс роста не является результатом конкуренции между осаждением и травлением, как в некоторых других методах газофазной эпитаксии.

И, наконец, рассматриваемый технологический процесс может быть воспроизведен в большом объеме. При необходимости могут быть достигнуты высокие скорости роста, удовлетворяющие требованиям промышленности.

Механизм роста и эпитаксия в процессе MOCVD

Процесс MOCVD полупроводниковых соединений осуществляется, как правило, в несколько последовательных этапов, происходящих в различных зонах реактора.

При MOCVD намеренно создается неравновесная ситуация, когда поступающая газовая смесь содержит большую концентрацию реагентов, чем концентрация реагентов в газовой смеси в случае равновесия с подложкой при температуре роста.

При этом исходят из следующих соображений. При равновесии химические потенциалы каждого из компонентов в газовой и твердой фазах должны быть одинаковыми. При отклонении от равновесия система будет стремиться восстановить его со скоростью, пропорциональной Дfj (разности химических потенциалов). Таким образом, максимальная скорость роста оказывается ограниченной требованиями термодинамики и скоростью пропускания пересыщенного газа через реактор.

Было выяснено, что скорость роста, за исключением случая очень высоких температур, оказывается существенно меньше своего термодинамически вычисленного значения. По-видимому, кинетика процесса роста является недостаточно быстрой для установления равновесия в системе. Обычно равновесие существует вблизи растущей поверхности, но отсутствует в газовой фазе вдали от этой поверхности. При этом скорость роста пропорциональна разности химических потенциалов между газовой фазой на входе и той частью газа, которая находится в равновесии с растущей пленкой.

Термодинамические соображения определяют не только скорость роста, но часто и состав растущего тройного или четверного твердого раствора AlHBV. Если на границе роста устанавливается термодинамическое равновесие, то состав вещества, растущего из газовой фазы данного состава при данной температуре, диктуется термодинамикой. Заметим, что даже если газовую фазу считать идеальным газом, то термодинамическое описание твердой фазы через ее химический потенциал требует учета взаимодействия компонентов твердого раствора между собой. Этим взаимодействием определяются области существования твердых растворов. Понятно, что для получения информации о зависимости состава растущего твердого раствора от состава газовой фазы требуется, по существу, знание фазовой диаграммы взаимодействующих бинарных соединений.

Итак, было выяснено, что процесс эпитаксии определяется термодинамическим состоянием системы, но реальная скорость роста часто меньше максимального значения, допускаемого термодинамикой. Это означает, что процесс лимитируется либо кинетическими эффектами на поверхности подложки, либо скоростью доставки питающего материала к ростовой поверхности. К поверхностным кинетическим эффектам можно отнести адсорбцию на поверхности, поверхностные реакции, встраивание атомов в растущую эпитаксиальную пленку. Однако было установлено, что процесс MOCVD лимитируется поверхностной кинетикой лишь при очень низких температурах. Обычно самым медленным процессом является диффузия реагентов через пограничный слой, и именно она чаще всего определяет скорость роста в этом методе.

Динамика газового потока в реакторе при близком к атмосферному давлении приводит к образованию пограничного слоя у неподвижной поверхности подложки. Из-за пониженной скорости газа в данной области этот пограничный слой представляет собой квазинеподвижную газовую прослойку, параметры которой определяют скорость переноса реагентов к поверхности подложки. При достижении поверхности подложки реагенты связываются на ней. Пограничный слой также характеризуется большим градиентом температуры, диффундируя через который реагенты могут разлагаться, высвобождая атомы веществ, необходимые для роста слоя. Если скорость диффузии через пограничный слой превышает скорость разложения реагентов, то заметное влияние на рост пленки могут оказывать каталитические эффекты на поверхности подложки.

Легирование растущего эпитаксиального слоя при MOCVD осуществляется путем введения в газовый поток соответствующего реагента. По-видимому, этот реагент будет диффундировать через пограничный слой так же, как основные реагенты. Встраивание же примесей в кристаллическую решетку может определяться либо поверхностной кинетикой, либо скоростью протекания химических реакций реагентов.

Итак, подведем итог в вопросе о влиянии условий выращивания на скорость роста эпитаксиального слоя, получаемого MOCVD. Эта скорость определяется тремя факторами: термодинамическим состоянием системы, диффузией реагентов через пограничный слой и поверхностной кинетикой. На все три фактора влияют такие условия роста, как скорость газового потока, парциальное давление реагентов в газовом потоке и температура подложки.

Скорость газового потока в реакторе при фиксированных парциальных давлениях реагентов влияет на определяемую термодинамикой скорость роста, изменяя количество «строительного материала», проходящего через реактор. Эта скорость также влияет на толщину пограничного слоя, то есть на время диффузии через него. В обоих случаях увеличение скорости газового потока ускоряет рост эпитаксиального слоя.

Увеличение парциального давления реагентов в газовом потоке также увеличивает скорость роста.

Повышение температуры подложки увеличивает скорость роста эпитаксиальной пленки в случае, когда она лимитируется поверхностной кинетикой. Но для экзотермических процессов, как правило, имеющих место при MOCVD, повышение температуры подложки уменьшает равновесный выход материала, то есть если скорость роста определяется термодинамикой, то увеличение температуры подложки уменьшает ее. Если процесс роста лимитируется диффузией, то температура мало влияет на скорость роста.
