Курсовая работа (т): Проектирование низковольтной распределительной сети

Проектирование низковольтной распределительной сети

Министерство образования и науки Российской Федерации

Новосибирский Государственный Технический Университет

Курсовая работа

по предмету «Системы электроснабжения»

Проектирование низковольтной распределительной сети

Вариант 24

Факультет: Энергетики

Группа: ЭН1-11

Выполнил: Гладышев М.В.

Проверил: Гужов Н.П.

Дата сдачи:

Отметка о защите:

Новосибирск 2014

Содержание

ВВЕДЕНИЕ

1.       РАСЧЕТ ХАРАКТЕРИСТИК ЭЛЕКТРОПРИЕМНИКОВ

2.      РАСЧЕТ ЭЛЕКТРИЧЕСКИХ НАГРУЗОК

.        ВЫБОР И ПРОВЕРКА ЭЛЕМЕНТОВ ЭЛЕКТРИЧЕСКОЙ СЕТИ

1.        Выбор мощности трансформатора

2.      Расчет сечения проводников линий электропередачи

.        Выбор электрических аппаратов

.        Проверка оборудования на действия токов коротких замыканий

.        Проверка условия срабатывания защиты от однофазных токов коротких замыканий в электрической сети до 1000 В

4.       РАСЧЕТ И РЕГУЛИРОВАНИЕ НАПРЯЖЕНИЯ

1.        Расчет отклонения напряжения в узлах электрической сети, выбор наилучшей отпайки ПБВ трансформатора ТП

2.      Оценка диапазона отклонений напряжения на шинах 0,4 кВ ТП с доверительной вероятностью 0,95

.        Расчет отклонения напряжения в максимальном режиме на зажимах АД

5.       РАСЧЕТ ПОТЕРЬ АКТИВНОЙ МОЩНОСТИ И ЭЛЕКТРОЭНЕРГИИ

1.        Расчет максимальных потерь мощности во всех элементах расчетной схемы

2.      Расчет потери электроэнергии за сутки в линии Л1 и трансформаторе

.        Оценка потерь мощности в элементах сети, обусловленных передачей реактивной составляющей

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

Введение

Электроснабжение - это процесс производства, преобразования, передачи и распределения электрической энергии среди электроприемников в электрифицированной жизнедеятельности человека, т.е. по сути это процесс обеспечения электроприемников электрической энергией. Получая электрическую энергию, электроприемники преобразуют её в другие виды энергии, необходимые для жизнедеятельности человека в различных сферах. В настоящее время, когда электрическая энергия проникла во все сферы жизни человека и появилась потребность в огромных её количествах, в большинстве случаев её производство осуществляется централизованно электроэнергетической системой, которая, по сути, обеспечивает потенциальную возможность получения потребителем электрической энергии. В этих условиях задача электроснабжения - это передача, преобразование и распределение электрической энергии, которая реализуется так называемой системой электроснабжения.

Целью данной курсовой работы является решение ряда проектных задач, таких как, проектирование низковольтной распределительной сети 0,4кВ и конкретной подстанции, расчёт электрических нагрузок как по объекту в целом, так и по отдельным группам электроприёмников, приобретение навыков по контролю распределения электрической энергии между потребителями.

Характеристика расчетной схемы

На рис.1 представлен фрагмент типовой схемы системы электроснабжения, включающий следующие элементы: ЦП - центр электрического питания, например РУ 10 кВ главной понизительной подстанции (ГПП); Л1 - кабельная линия 10 кВ, одна из высоковольтной распределительной сети (ВВРС), питающая подстанцию ТП 10/0,4 кВ. Способ прокладки кабеля - в траншее (в земле);

Рис. 1. Расчетная схема

ТП - трансформаторная понизительная подстанция; Л2 - одна из кабельных линий низковольтной распределительной сети (НВРС) номинальным напряжением 380 В, питающая РП. Способ прокладки - в кабельном канале; РП - распределительный пункт с автоматами, служащими для защиты ответвлений силовой распределительной сети; Л3 - ответвление от РП к электроприемнику (асинхронному двигателю АД). Способ прокладки - изолированными проводами в трубе; АД - асинхронный двигатель, необходимые паспортные данные которого приведены в таблице исходных данных.

1.
РАСЧЕТ ХАРАКТЕРИСТИК ЭЛЕКТРОПРИЕМНИКОВ

Схема компоновки цеха представлена на рис.2.

Рис. 2. Схема компоновки цеха

Участок №1

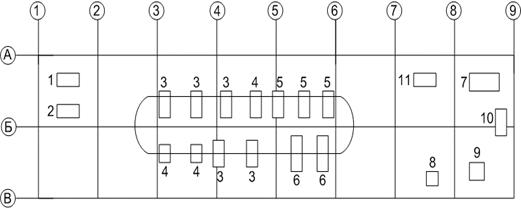

Рис.3 Участок металлопокрытий МПК

Участок №2

,

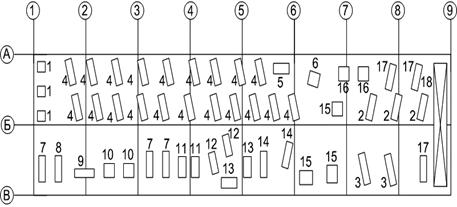

Рис.4 Участок токарный №3

Установленную активную и реактивную мощности элетроприемников цеха рассчитываем по выражениям:

,

,

где P_н - номинальная мощность электроприемников; ПВ - продолжительность включения (по умолчанию 100%); tgφ - коэффициент реактивной мощности электроприемников.

Таблица 1.1

Характеристики электроприемников

2.
РАСЧЕТ ЭЛЕКТРИЧЕСКИХ НАГРУЗОК

2.1 Для линии 1

Расчет электрической нагрузки производится по методу упорядоченных диаграмм, при этом все электроприемники делятся на две группы по коэффициенту использования (K_и>0.6 и K_и<0.6 ).

Электрическая нагрузка для электропиемников с K_и>0.6 рассчитывается в следующей последовательности:

·        рассчитываются среднесменные мощности:

где n_i - количество соответствующих электроприемников.

·        рассчитываются суммарные среднесменные мощности:

Таким образом, выделим из двух участков цеха электроприемники, у которых K_и>0.6.

Таблица 2.1

Электрическая нагрузка для электроприемников с K_и<0.6 рассчитывается в следующей последовательности:

·              рассчитываются среднесменные мощности:

·              рассчитываются суммарные среднесменные мощности:

·              определяется суммарная установленная мощность

где n_i - количество соответствующих электроприемников.

·              рассчитывается средневзвешенный коэффициент использования

·              определяется эффективное число электроприемников

·              оценивается значение коэффициента максимума

·              определяются расчетные нагрузки

Таким образом, выделим из двух участков цеха электроприемники, у которых K_и<0.6.

Таблица 2.2

·              Средневзвешенный коэффициент использования:

·              Эквивалентное число ЭП:

·

·              Коэффициент максимума:

·              Активная и реактивная мощности группы с K_и<0.6:

·              Кроме электроприемников, в цехе имеется осветительная нагрузка

Таким образом, полная нагрузка для линии Л1

.2 Для линии 2

Вычислим расчетную мощность 6 электроприемников наиболее удаленных от ТП. Пусть это станки под номерами 2, 3, 17, (электроприемники №2 и №3 входят в это множество дважды, электроприемник №17 входит в это множество трижды), находящиеся на токарном участке.

Таблица 2.3

Расчет соответствующих мощностей.

Таблица 2.4
