При использовании данной конструкции следует отметить значительное улучшение реальной избирательности приемного устройства, так как связь приемника с антенной индуктивная, а не ёмкостная. По этой же причине показатель дополнительной фильтрации гармоник передатчика здесь тоже выше, что является положительным фактором.

Детали СУ

Конденсатор С1 с максимальной емкостью 200 пФ (обычно от старого вещательного лампового приемника). Конденсатор С2 — двухсекционный, по 100 пФ каждая секция. Обычный двухсекционный конденсатор с зазором между пластинами не менее 1,5...2 мм при 200 Вт полезной мощности, не менее 3,2 мм для мощности 1 кВт (расчетное значение). В моем СУ применены конденсаторы от старых ламповых радиовещательных приемников. Конденсатор С1 имеет емкость 12...495 пФ (задействована только одна секция), а конденсатор С2 изготовлен путем разрежения (продергивания) пластин и имеет емкость примерно 2x60 пФ. Этой емкости явно не хватает для работы на диапазоне 3,5 МГц, поэтому в СУ введены две дополнительные галеты S2.3 и S2.4, которые на 80-метровом диапазоне подключают дополнительные конденсаторы СЗ* и С4*.

Также следует отметить, что антенное реле я перенес из приставки в СУ. Поэтому на задней стенке СУ два 50-омных ВЧ разъема: для подключения выхода приставки и для подключения антенны приемника. Реле К1 (см. рис. 4.13) типа РЭС9 нужно установить непосредственно на разъеме Х5 (ВЧ вход приемника). В режиме передачи через разъем Х6, который выведен на переднюю панель СУ, на реле поступает напряжение от приставки. При этом реле отключает вход приемника от СУ и замыкает его на корпус.

Катушки L1, L2, L3.1. и L3.2 бескаркасные, выполненные голым медным проводом диаметром 1,6 мм. Диаметр оправки

— 63 мм, расстояние между центрами витков — 3,2 мм. Провод, соединяющий катушки L3.1 и L3.2, проходят внутри катушек связи L1 и L2. Катушки L3.1 и L3.2 содержат по 28 витков, катушки связи L1 и L2 — по 5 витков. Суммарное количество витков — 66. Если число витков увеличить (можно просто подключить 2 дополнительные катушки по 20 витков, диаметр каркаса 60...63 мм), то СУ будет работать и на диапазоне 1,9 МГц.

108

Конструктивно это выглядит так. Сначала нужно изгото-

вить катушку из 70 витков (с запасом). Для этого подбирается оправка диаметром 63 мм и на токарном станке с шагом 3 2

проводом 1,6 мм наматывается катушка (вручную намотать катушку я так и не смог). Затем берется кусок стеклотекстолита" просверливаются отверстия друг против друга в соответствии с

диаметром провода и самих катушек, и провод катушки вкручивается в отверстия (рис. 4.14).

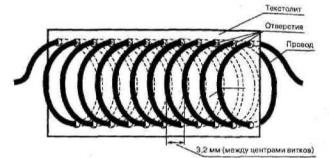

Рис. 4.14. Конструкция одного из вариантов изготовления катушек согласующего устройства

Разделим катушку на 4 части в соответствии со схемой, закрепим и распаяем ее в СУ.

С помощью ВЧ переключателя S1 в диапазоне 80 и 40 метров катушки связи L1 и L2 включаются последовательно, а в диапазонах 20, 15 и 10 метров — параллельно. Для уменьшения числа переключателей я установил S1 и S2 на одной оси. Ось во избежание пробоя выполняется из диэлектрического материала. Я применил толстый текстолит, обточенный до соответствующих размеров.

Все переключатели (S1, S2) - керамические галетные. Для любителей повышенной мощности S2.1 и S2.2 — это усиленный галетный переключатель керамического типа или несколько ВЧ реле, предназначенных работать в цепях с соответствующей колебательной мощностью. Следует отметить в данном случае существенную нагрузку на элементы выходной части

антенного тюнера. Отводы от L3.1 и L3.2 по диапазонам, считая от края катушек, к переключателям S2.1 и S2.2, соот-

ветственно:

109

3,5 МГц — от 28 витка,

7 МГц — от 16 витка,

14 МГц — от 5 витка,

21 МГц — от Звитка,

28 МГц— от 2 витка.

Возможно, придется незначительно изменить отводы от L3.1 и L3.2 в случае отсутствия КСВ = 1 на участке передатчик

— согласующее устройство при использовании конфетного типа антенны,

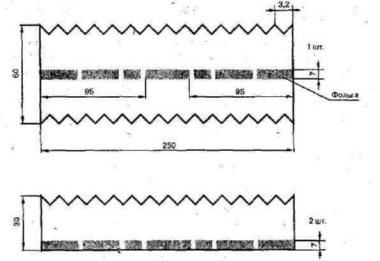

В своем согласующем устройстве я применил другой способ изготовления катушки согласующего устройства. Из куска двухстороннего фольгированного текстолита вырезаются пластины размерами 250x30 мм — 2 шт. и 250x60 мм — 1 шт. Фольга удаляется, кроме мест, отмеченных на рис. 4.15 (удобно пользоваться резаком), т.е. получается узкая полоска фольги. Эту полоску необходимо в нескольких местах перерезать. Затем трехгранным напильником делают выемки по краям пластин с шагом 3,2 мм. Эту операцию удобно проделать, зажав все три пластины в тисках, предварительно выровняв их верхние края. В результате получаем три законченные стороны каркаса. Аналогичную процедуру делаем со второй стороной большой пластины.

Рис. 4.15. Заготовки каркаса катушки согласующего устройства

110

Прикладываем заготовки друг к другу и спаиваем их вместе. Разумеется, что катушка на таком каркасе будет иметь несколько странный угловатый вид (рис. 4.16), но, как показала практи-

ка, она работает ничуть не хуже классической круглой катушки. Кстати, в качестве провода связи в этой катушке используется фольга. Провод крепят с помошью отверстий, просверленных в подходящих местах в каркасе. Для обеспечения жесткости конструкции нужно применять наиболее толстый текстолит или

взять более тонкую проволоку (у меня 1,2 мм).

Рис. 4.16. Катушка согласующего устройства на каркасе (вид сбоку)

Двухпроводную линию передачи подключают к выходам согласующего устройства Х1 и Х2. Выходы XI и Х2 конструктивно представляют болтики диаметром 5 мм, к шляпке которых припаяны провода, а резьба выведена наружу. Для этого заднюю стенку антенного тюнера изготавливают из диэлектрика, катушки располагают в непосредственной близости от нее и соединяют Х1 и Х2 с соответствующими витками катушек L3.1 и L3.2. Двухпроводную линию удобно присоединять к выходам Х1 и Х2 с помошью зажимов «крокодил».

В связи с тем, что сопротивление антенны на разных диапазонах разное, то теоретически для каждого диапазона пара С и D (Х1 и Х2) должна быть своя, однако на практике установлено, что достаточно иметь только Х1,Х2 дляВЧ и Х12 и Х22 для НЧ диапазонов. При изготовлении СУ необходимо также Добавить дополнительную пару технических отводов Х13 Х13 для экспериментов типа «лучше-хуже». Таким образом, для каждого конфетного случая устанавливают определенное коиичество пар выходов Х1, Х2 для подключения симметричного фидера, но не менее 3-х. На рис. 4.17 показан вид на согласу-

111

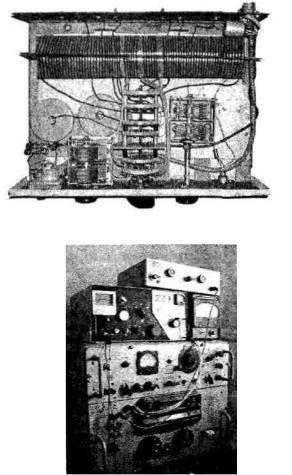

ющее устройство со снятой верхней крышкой, а на рис. 4.18 — вид на радиостанцию в сборе.

Работающим с высокой мощностью лучше использовать штыревую систему отводов С и D. Помните, что на выходе СУ высокое ВЧ напряжение, поэтому прикосновение к отводам Х1 и Х2 при работе на передачу крайне опасно!

Рис. 4.17. Согласующее устройство со снятой верхней крышкой

Рис. 4.18. Радиостанция радиолюбителя в сборе
