Материал: Радиостанция своими руками (2004)
Намоточные данные ВЧ трансформаторов |
Таблица 4.1 |

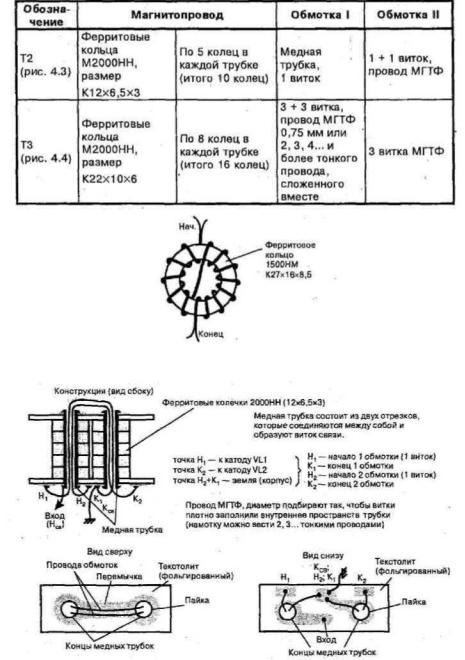

Рис. 4.2. Конструкция накальных дросселей L2, L3
Рис. 4.3. Конструкция трансформатора Т2
98

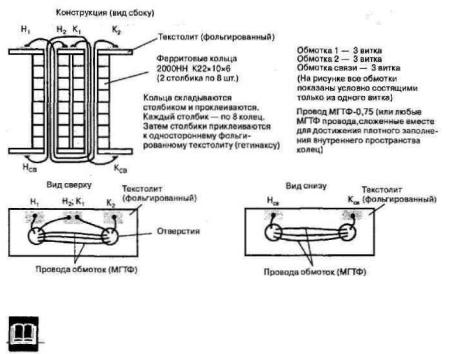

Рис. 4.4. Конструкция трансформатора ТЗ
Внимание!
Диаметр провода в трансформаторе нужно подобрать таким, чтобы обмотки внутри трубки не двигались. Для этого можно взять несколько сложенных вместе проводов МГТФ (число подобрать экспериментально), спаять их концы и проложить внутри трубки так, чтобы воздушный зазор между внутренними стенками трубки и проложенными в ней проводами был минимальным. Помните, что от качества изготовленных высокочастотных трансформаторов зависит КПД и качество работы вашего усилителя!
Данные П-контура
Катушка L5 — бескаркасная диаметром 50 мм, она содержит 9 витков провода МГ диаметром 4,0 мм с отводами от 3,5 и 5,5 витка, длина намотки 65 мм. Катушка L6 намотана на каркасе диаметром 60 мм и содержит 25 витков провода ПЭВ-2 диаметром 2,0 мм виток к витку. Отвод сделан от пятого и двенадцатого витка.
Конденсатор С14 — строенный КПЕ от транзисторных приемников или любой другой с любым зазором между пластинами и максимальной параллельной емкостью примерно 1500 пФ. Конденсатор С13 сделан из стандартного КПЕ 2х12...495пФ прореживанием роторных и статорных пластин
через одну с последующей центровкой статарных секций перепайкой их креплений к основанию КПЕ. Если есть возможность выбора С13, то предпочтение следует отдать конденсаторам с большей максимальной емкостью (при этом не нужен будет С19). Однако нужно помнить о минимальной начальной емкости (она определяет резонанс на 28 МГц) и о зазоре 1,5...2 мм между пластинами. При меньшем зазоре между статорными и роторными пластинами возможен пробой и, как результат, снижение максимальной выходной мощности.
4.2. Вседиапазонная антенна и согласующее устройство к ней
Радиолюбительская антенна — наиболее важная часть любительской радиостанции. Крылатое выражение: «Антенна — лучший усилитель высокой частоты» полностью подтверждает вышесказанное. Хорошая антенна- это предмет гордости радиолюбителя. К сожалению, хорошую направленную антенну редко увидишь на любительской радиостанции. Причин этому много, но главные из них —это высокая стоимость и трудности установки радиолюбительской красавицы на крыше многоэтажного дома. Доказать чиновникам, что радиолюбительская антенна размерами и 100 квадратных метров (а бывает и больше) украшает дом, практически невозможно. В таком случае предлагаю воспользоваться вседиапазонной антенной типа «перевернутая V» (inverted V), которая запитана двухпроводной линией (рис. 4.5). Данная антенна имеет несложную конструкцию (рис. 4.6), работает на всех радиолюбительских диапазонах, относительно легкая в изготовлении, не дает помех и называется "Levy" (13).
100
Под названием «Levy» мы понимаем все антенны с центральной запиткой и двухпроводной линией с любой длиной лучей и проводов линии. Рассмотрим вначале антенну типа LW (от англ. Long Wire — длинный провод, рис. 4.7).

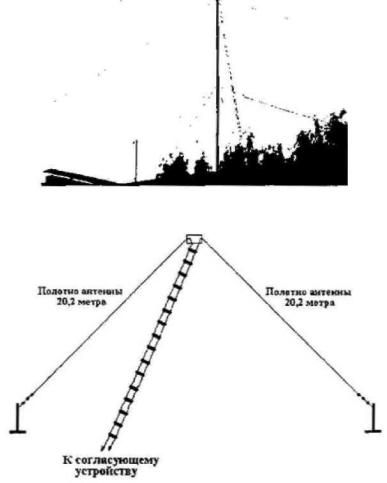

Рис. 4.5. Вседиапазонная антенна "Levy" на крыше жилого дома

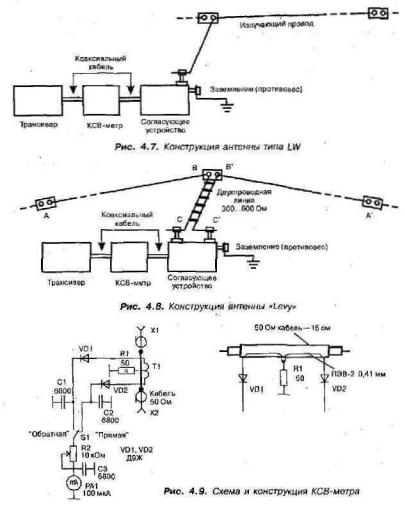

Рис. 4.6. Конструкция вседиапазонной антенны -"Levy"
101
Длина луча должна быть не менее четверти длины волны самого низкочастотного из используемых диапазонов. Согласующее у с - с т в о поможет настроить его на любую частоту. LW можно представить, как половину антенны «Levy». Но этот вариант неудобен, поскольку токи ВЧ, текущие по лучу и согласующему устройству, требуют хорошего заземления всей
