Курсовая работа (т): Расчет парового котла на сернистом мазуте

Внимание! Если размещение файла нарушает Ваши авторские права, то обязательно сообщите нам

Таблица 8.2

Поверочный тепловой расчет пароперегревателя I ступени

№ п/п	Наименование параметра	Обозначение	Единица измерения	Способ определения или расчетная формула	Величина или расчёт
1	2	3	4	5	6
1	Температура пара на входе в ступень при МПа0Стабл. XXIII [1]247,31
2	Энтальпия пара на входе в ступень	табл. XXIII [1]2800,3
3	Тепло, переданное в пароохладителе	20
4	Энтальпия пара на выходе из пароохладителя	Табл. 7.2
5	Энтальпия пара на выходе из ступени
6	Давление на выходе из ступени	МПа
7	Температура пара на выходе из ступени	0СПо табл. XXV [1]372
8	Тепловосприятие пароперегревателя за счет конвекции
9	Температура дымовых газов на входе в I ступень	0CТабл. 7.2.770
10	Энтальпия дымовых газов на входе в I ступень	Табл. 7.2.13763,98
11	Температура дымовых газов на выходе из I ступени	0CПринимаем515
12	Энтальпия дымовых газов на выходе из I ступени	H-ν-таблица9052,57
13	Средняя температура дымовых газов в ступени	0C
14	Объём дымовых газов	м3/кгТабл. 3.111,971
16	Средняя скорость продуктов сгорания в газоходе
17	Температурный напор на входе	0С770-372=398
18	Температурный напор на выходе	0С515-247,31=267,69
19	Средний температурный напор при противотоке	0С
20	Безразмерные параметры для схемы с последовательно смешанным током	¾
		¾
		¾
21	Коэффициент перехода от противоточной схемы к последовательно-смешанной	¾Номограмма 19 [1]0,997
22	Температурный напор в пароперегревателе с последовательно-смешанным током	0С

23 Коэффициент теплоотдачи конвекцией [1, номограмма 7]


25	Эффективная толщина излучающего слоя	м

26 Коэффициент ослабления лучей трёхатомными газами

-по номограмма 2 [1]18,5∙0,256=4,736
27	Суммарная оптическая толщина излучающего потока	¾
28	Коэффициент теплового излучения продуктов сгорания	¾
29	Средняя температура пара	0С
30	Удельный объем пара при средней температуре	м3/кгПо табл. XXV [1]0,06501
31	Сечение для прохода пара	м2
32	Средняя скорость пара	м/с

33 Коэффициент теплоотдачи от стенки к пару

по номограмме 12 [1]
34	Тепловосприятие ступени по балансу
35	Температура загрязнённой стенки	0C316,16+60=376,16
36	Коэффициент теплоотдачи излучением	-по номограмме 18 [1]
37	Коэффициент теплоотдачи от ПС к стенке
38	Коэффициент тепловой эффективности	¾табл. 7-5 [1]0,8
39	Коэффициент теплопередачи
40	Требуемая величина поверхности нагрева	м2

В результате проведенного расчета видно, что необходимо увеличить поверхность нагрева на величину равную DF=150-92=58 м2. Увеличение площади будем производить за счет увеличения числа витков пароперегревателя. Увеличим длину каждого змеевика на м.

9. Расчет экономайзера

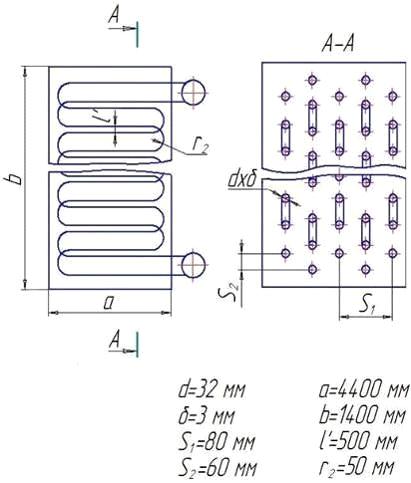

Эскиз экономайзера представлен на рис. 9.1.

Рисунок 9.1 Эскиз экономайзера котла БГМ-35

Таблица 9.1

Конструктивные характеристики экономайзера

№ п/п	Наименование параметра	Обозначение	Единица измерения	Способ определения или расчетная формула	Величина или расчёт
1	2	3	4	5	6
1	Диаметр и толщина труб	мм.По рабочему чертежу
2	Шаги труб
	-поперечный	мм.По рабочему чертежу80
	-продольный	мм.По рабочему чертежу60
3	Относительные шаги труб
	-поперечный	¾
	-продольный	¾
4	Ширина змеевика	h	м	По рабочему чертежу	4
5	Глубина змеевика	b	м	По рабочему чертежу	1,4
6	Ширина газохода	a	м	По рабочему чертежу	4,4
7	Длина змеевика	L	м	по рабочему чертежу	139,05
8	Поверхность нагрева	м2
9	Сечение для прохода продуктов сгорания	м2
10	Сечение для прохода питательной воды	м2
11	Эффективная толщина излучающего слоя	м

Таблица 9.2

Поверочный тепловой расчет экономайзера

№ п/п	Наименование параметра	Обозначение	Единица измерения	Способ определения или расчетная формула	Величина или расчёт
1	2	3	4	5	6
1	Температура продуктов сгорания на входе	0СИз расчета ПП515
2	Энтальпия продуктов сгорания на входе	Из расчета ПП9052,57
3	Температура продуктов сгорания на выходе	0СПринимаем365
4	Энтальпия продуктов сгорания на выходе	H-υ-таблица6813,78
5	Температура питательной воды на входе	0СЗадано140
6	Энтальпия питательной воды на входе	[1, табл. XXIV]591,5
7	Тепловосприятие по балансу
8	Энтальпия воды на выходе из ступени
9	Температура питательной воды на выходе	0С[1, табл. XXIV]180
10	Температурный напор на входе продуктов сгорания	0С515-180=335
11	Температурный напор на выходе продуктов сгорания	0С365-140=225
12	Средний температурный напор	0С
13	Средняя температура питательной воды	0С
14	Средняя температура продуктов сгорания	0С
15	Температура загрязненной стенки	0С160+60=220
16	Средняя скорость продуктов сгорания	м/с
17	Коэффициент теплоотдачи конвекцией	; номограмма 8 [1]
18	Коэффициент ослабления лучей трёхатомными газами	по номограмме 2 [1]
19	Суммарная оптическая толщина запылённого потока	¾
20	Коэффициент теплового излучения продуктов сгорания
