Материал: Расчет Зуб. пер.,рем.,валов(приблиз. и уточненный),проверка подшипников

Подбираем диаметр вала под подшипник: d_П = 60 мм

Диаметр вала под зубчатым колесом :

мм

мм

Принимаем =75 мм

Проверка долговечности подшипников

F_окр=3418 Н l₁= l₂=57 мм l₃=87мм

F_рад=1244 Н γ=9°

F_о=0 Н d₁=44 мм d₂=296 мм

Q=1477,5 Н – нагрузка на ремень.

Быстроходный вал

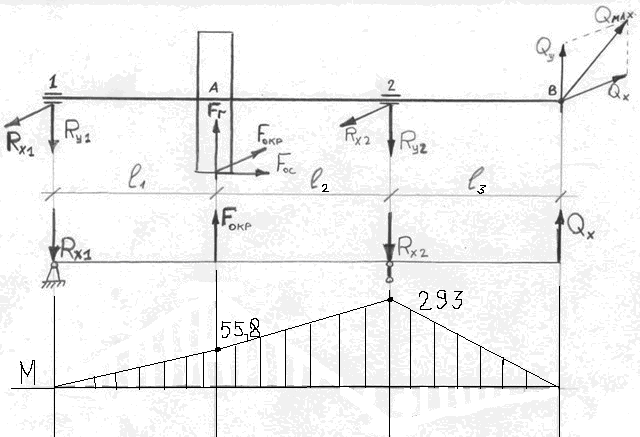

Горизонтальная плоскость

М1=0 ;

МА= ;

М2= ;

МВ=0 ;

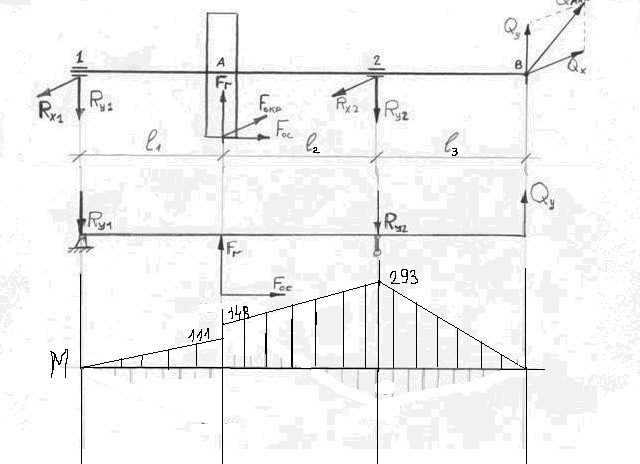

Вертикальная плоскость

М₁=0 ; МВ=0 ;

;

;

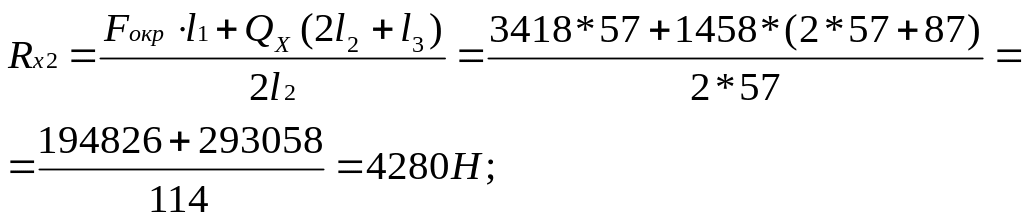

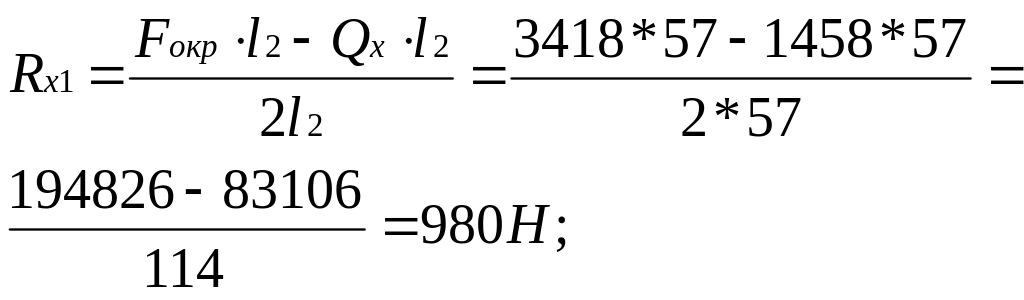

Суммарные реакции:

Опора 1

Опора 2

Намеченные радиальные шариковые подшипники проверяем по наиболее нагруженной опоре.

Подшипник 307

d=35 мм C=33,2 кН

D=80 мм Co=18 кН

B=21 мм

Эквивалентная нагрузка

=1,3 - коэффициент безопасности

V=1,2;

К_т=1-температурный коэффициент

Х=0,6 -коэффициент радиальной нагрузки

Расчётная долговечность в миллионах оборотах:

Расчётная долговечность в часах:

n=362 об/мин -частота вращения ведущего вала

Такая долговечность хоть и меньше желаемой, но она больше минимальной допустимой.В процессе эксплуатации придется один раз сменить подшипники на ведущем валу.Удовлетворяет условию прочности.

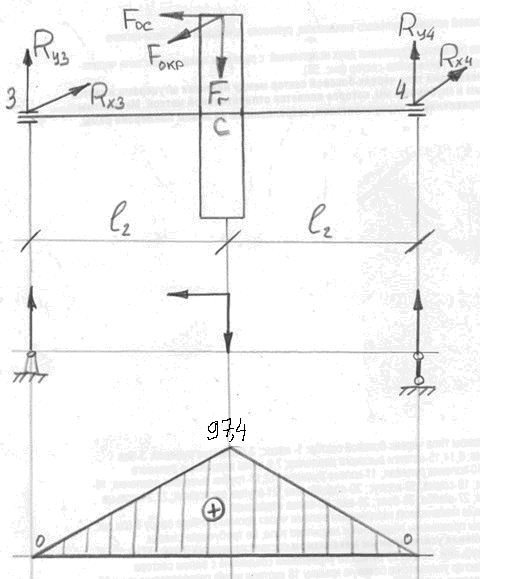

Тихоходный вал

F_окр=3418 Н l₂=57 мм

F_рад=1244 Н

F_о=0 Н d₂=296 мм

Горизонтальная плоскость

;

М1=0

Мс=

М2=0

Вертикальная плоскость

;

;

М3=0 ;

;

М4=0;

Суммарные реакции.

Опора 1:

Опора 2:

Проверку выполняем для первой опоры.Намеченные радиальные шариковые подшипники проверяем по нагруженной опоре.

Подшипник 312

d=60 мм

D=130 мм

B=31мм

C=81,9кН

Co=48кН

Эквивалентная нагрузка

=1,3 - коэффициент безопасности

V=1,2;

К_т=1-температурный коэффициент

Х=0,6 -коэффициент радиальной нагрузки

Расчётная долговечность в миллионах оборотах:

Расчётная долговечность в часах:

n=54об/мин -частота вращения ведомого вала

Удовлетворяет условию прочности.

Уточнённый расчёт валов

Принимаем, что нормальные напряжения от изгиба изменяются симметричному циклу, а касательные от кручения по пульсирующему (или отнулевому).

При уточнённом расчёте определяют действительный коэффициент запаса прочности “n” в опасных сечениях и сравнивают с допускаемым, т.е. -условие прочности.

Быстроходный вал

Материал-Сталь 45.

Термообработка-улучшение;

Предел выносливости при симметричном цикле изгиба:

Предел выносливости при симметричном цикле касательных напряжений:

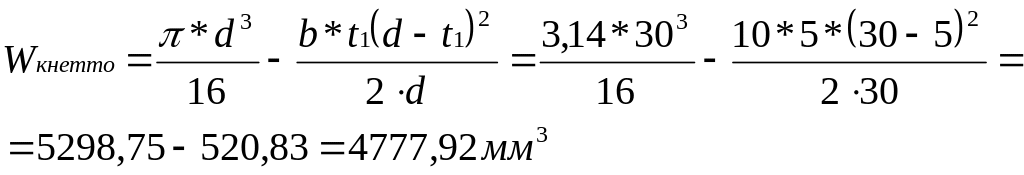

Проверяем сечение на ведущем валу под шкивом, где действует только крутящий момент.

Здесь возникают только касательные напряжения.

b*h;t₁;размеры шпонки ведущего вала.

Т_Б-момент на ведущем валу редуктора = 75,22*10 Н*мм

b=10 мм

h=8 мм

t₁=5 мм

(1)

(2)

Коэффициент запаса прочности:

=0,78 =7,87 МПа

=1,8 =0,05

=1,5 =7,87 МПа

; 12,32 ≥ 10;

Удовлетворяет условию прочности.

Тихоходный вал

Материал - Сталь 45.

Термообработка-улучшение

Предел выносливости:
