3.3.4. Методы исследований микрореологических свойств обводненных дисперсно-зернистых систем с учетом фрактально-кластерных проявлений

Для количественной оценки структурно-реологических характеристик обводненных дисперсно-зернистых систем на микроуровне использовались следующие показатели: фрактальная размерность D; объемная концентрация твердой фазы φ; критическая концентрация кластеров φ*, которые определялись по экспериментальным зависимостям «напряжение-деформация» и с помощью математического моделирования, с использованием программы Maple. Для расчетов применялась математическая модель, которая имеет вид

( )























;

[

(



) ]

(3.3)











(

⁄ )



где ηА(φ,τ) – эффективная вязкость системы; η0 – вязкость несущей жидкой фазы; φ – объемная концентрация твердой фазы; φА – эффективная концентрация кластеров; φ* - критическая концентрация кластеров, соответствующая предельному напряжению сдвига; τ* - предельное напряжение сдвига, при котором происходит разрушение кластеров; τ – напряжение сдвига; D – показатель фрактальной размерности.

Показатели D и φ* определялись путем решения обратной задачи, осуществляемой с помощью модели (3.3) и экспериментальной зависимости (3.4), полученной методом ротационной вискозиметрии, связывающей параметры вязкости системы η и напряжение сдвига τ.

( ) .

(3.4)

С помощью математической программы Maple определялись показатели D и φ*, строилась графическая зависимость, которая должна совпадать с экспериментальной (рис. 3.9).

Рис. 3.9. Реологические кривые, построенные с помощью программы Маple:

1 – экспериментальная; 2 – построенная на основе решения математического уравнения;

η– эффективная вязкость системы; η* – вязкость несущей жидкой фазы;

τ– напряжение сдвига; τ* – предельное напряжение сдвига

56

Показатель фрактальной размерности D позволяет оценить характер и степень агрегированности формирующихся структур и их плотность.

3.3.5. Метод определения показателя фрактальности частиц минеральных компонентов и микроструктуры цементного камня

Определение фрактальной размерности D велось методом островов среза с применением компьютерной программы Fractall.Stat.2.0, разработанной во Воронежском ГАСУ [133, 134]. Первоначально полученное электронное изображение частиц минеральных компонентов или микроструктуры цементного камня обрабатывалось с помощью программы Adobe Photoshop CE, Corel Photo Paint или других версий аналогичных программ. Обработка заключалась в увеличении яркости и контрастности изображения, насыщении цветом, очистке изображения и устранении шумов. Закрашенные фрагменты (островки) последовательно выделялись, и программа автоматически считывала площадь (А) и периметр (Р) каждого фрагмента. Корректные данные получаются при количестве выбранных фрагментов более 20 шт. Фрактальная размерность D опреде-

ляется как тангенс угла наклона зависимости периметра Р плотных зон от их площади А, построенной в двойных логариф-

мических координатах

(рис.

3.10).



Рис. 3.10. График к определению фрактальной размерности

Использование программы

Fractall.Stat.2.0 позволило опре-

делить показатель фрактальной размерности частиц твердой фазы минеральных компонентов, а также микроструктуры цементного камня, модифицированного различными видами ОМД.

3.3.6. Методы микроскопического анализа

Оптические исследования отдельных частиц тонкомолотых минеральных компонентов и обводненных дисперсно-зернистых систем проводились на установке, включающей оптический микроскоп BIOLAM и цифровой фотоаппарат Olympus SP-500 UZ с компьютерным управлением (рис. 3.11). В качестве источника света в микроскопе использовали красный светодиод, позволяющий получать изображение с четким контуром. Установка позволяла получить изображение с максимальным увеличением в 400 раз.

57

Исследования микроструктуры цементного камня проводились на сканирующем электронном микроскопе JSM – 6380 LV (рис. 3.12), позволяющем получать изображения образца с разрешением около 1 микрометра.

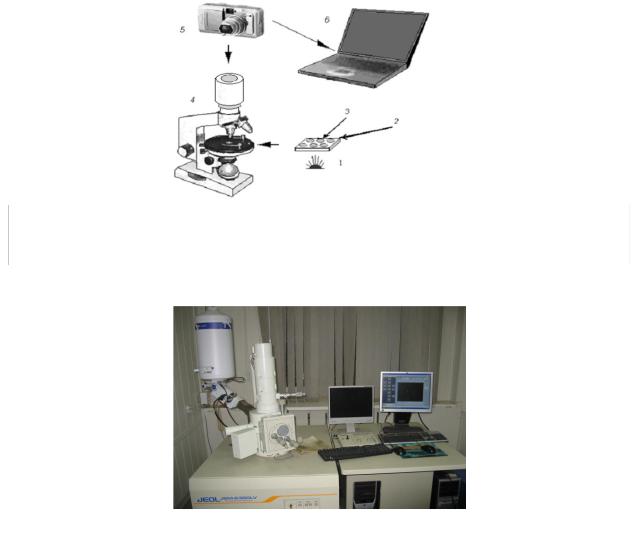

Рис. 3.11. Схема прибора: 1 – источник света (светодиод); 2 –планшет; 3 – исследуемая система; 4 – микроскоп; 5 – цифровой фотоаппарат; 6 – персональный компьютер

Рис. 3.12. Внешний вид сканирующего электронного микроскопа JSM – 6380 LV

Исследования свойств поверхности тонкодисперсных минеральных компонентов, а также свойств «срезов» поверхности цементного камня, модифицированного различными видами ОМД, проводились с помощью атомно-силовой микроскопии на сканирующем зондовом микроскопе NanoEducator, который предназначен для визуализации, диагностики и модифицирования вещества с микро- и наноразмерным уровнем пространственного разрешения (рис. 3.13). Комплекс NanoEducator состоит из измерительной головки сканирующего зондового микроскопа, электронного блока, видеокамеры, соединительных кабелей, управляющего компьютера, устройства для травления зондов, а также набора тестовых образцов, расходных материалов и инструментов. Используется программное обеспечение Mac OS X. Основные характеристики СЗМ

NanoEducator представлены в табл. 3.11.

58

а

б

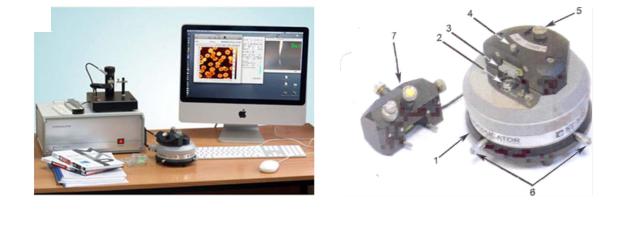

Рис. 3.13. Внешний вид установки (а) и измерительной головки (б) сканирующего зондового микроскопа NanoEducator



Таблица 3.11

Характеристики СЗМ NanoEducator







Параметры

Количественные характеристики



Режимы сканирования

АСМ, СТМ, литография



Область сканирования

70×70×70 мкм



Пространственное разрешение X – Y

~ 50 нм



Z

~ 2 нм (зависит от радиуса кривизны зонда)



Минимальный шаг сканера

10 нм



Ток сканирования

100 … 200 нА



Радиус кривизны зонда

10 … 100 нм



Время сканирования

30 – 40 мин (зависит от площади сканирова-





ния)



Время выхода на рабочий режим (время

Не более 10 мин



настройки)





Размер исследуемого образца

12 × 12 мм



Высота образца

не более 5 мм



3.3.7. Методы определения основных свойств бетонных смесей и физико-механических характеристик бетонов

Свойства бетонных смесей, такие как удобоукладываемость, средняя плотность, расслаиваемость, сохраняемость свойств во времени, определялись по ГОСТ 10181-2000 «Смеси бетонные. Методы испытаний».

Контроль прочности образцов на сжатие производился по ГОСТ 18105-86 «Бетоны. Правила контроля прочности». Среднюю плотность бетонных образцов определяли согласно ГОСТ 5802-86 и ГОСТ 12730.1-78 «Бетоны. Метод определения плотности».

Степень уплотнения (коэффициент уплотнения) бетонной смеси определялась двумя методами. По первому методу отформованные образцы взвеши-

59

вались, определялся их объем и рассчитыва лся коэффициент уплотнения по формуле

(3.5)





где

ρф а к т – фактическая плотность

отформованного бетона, кг/м 3 ;

ρт е о р

– теоретическая (расчетная) плотность отформованного бетона,

кг/м3 .





По второму методу отформованный образец погружался в ме р-

ный цилиндр, заполненный водой.

При этом определялось колич е-

ство содержащегося в бетонном образце вовлеченного воздуха. К о- эффициент уплотнения о пределялся по формуле

,

(3.6)

где Vб – объем отформованного бетона, см 3 ; Vв . в – объем вовлеченного воздуха в отформованном бетон е, см3 .

Водопоглощение бетона определяли по ГОСТ 12730.3 -78 «Бетоны. Метод определения водопоглощения».

Испытание бетона на истираемость проводили согласно треб о- ваниям ГОСТ 13087 -81 «Бетоны. Методы определения истираем о-

сти» на лабораторном круге истирания ЛКИ-3.



Морозостойкость

бетона

определялась

согласно

ГОСТ 10060.0-95 «Бетоны. Методы определения морозостойкости. Общие требования» и ГОСТ 10060.4 -95 «Бетоны. Структурно -

механический метод ускоренного определения морозостойкости».



Водонепроницаемость

бетона

определялась

по

ГОСТ 12730.5 – 84 «Бетоны. Методы определения водонепроница е- мости».

Оценка достоверности полученных результатов проводилась по величинам средних значений и коэффициента вариации.
