Материал: Разработка эффективных комплексных органоминеральных добавок для регулирования реологических свойств бетонных смесей. Перцев В.Т., Леденев А.А

Молотый песок

Молотый песок

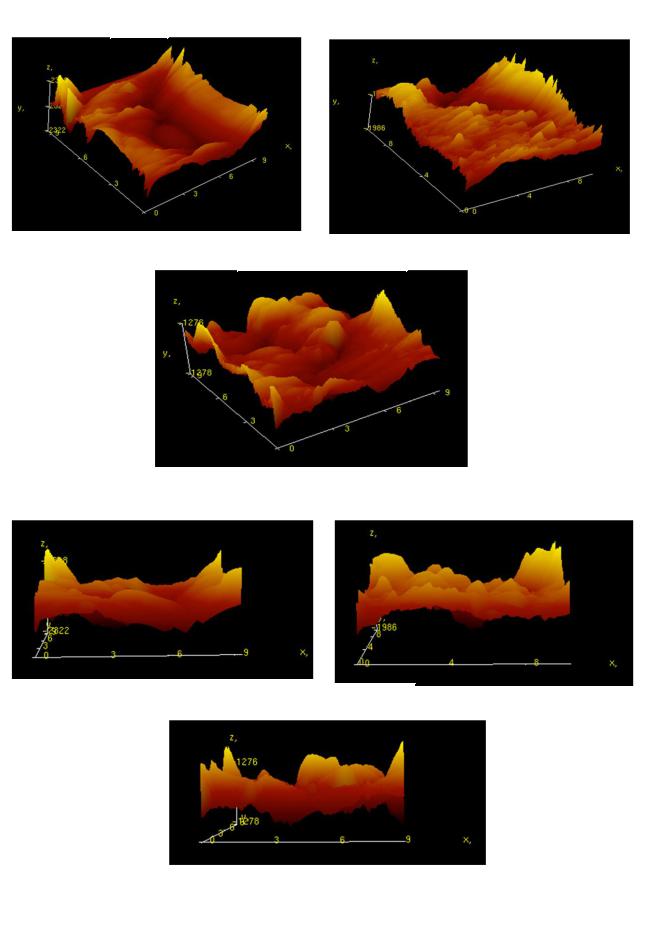

Рис. 4.6. Изображения поверхности (а) и «разрезов» поверхности (б) частиц твердой фазы (на микроуровне), полученные методом атомно-силовой микроскопии; единицы измерений: по оси X и Y – мкм, по оси Z – нм

66

Для изучения влияния дисперсности частиц твердой фазы на структурнореологические свойства обводненных систем были проведены сравнительные испытания с В/Т-отношением, равным 0,28, которое является достаточно близким к нормальной густоте цементоводных систем, для системы «зола-вода» было принято В/Т = 0,36, так как при В/Т = 0,28 система является несвязанной. Результаты испытаний и их обобщенные данные представлены на рис. 4.7 – 4.12.

Рис. 4.7. Влияние дисперсности твердой фазы на реологические свойства

системы «молотый цемент-вода» при В/Т =0,28:

1 - Sуд = 300 м2/кг; 2 - Sуд = 500 м2/кг; 3 - Sуд = 700 м2/кг

67

Рис. 4.8. Влияние дисперсности твердой фазы на реологические свойства

системы «молотый песок-вода» при В/Т =0,28:

1 - Sуд = 300 м2/кг; 2 - Sуд = 500 м2/кг; 3 - Sуд = 700 м2/кг

68

Напряжение сдвига, Па

Рис. 4.9. Влияние дисперсности твердой фазы на реологические свойства

системы «молотый известняк -вода» при В/Т =0,28: 1 - Sуд = 300 м2/кг; 2 - Sуд = 500 м2/кг; 3 - Sуд = 700 м2/кг

69

Рис. 4.10. Влияние дисперсности твердой фазы на реологические свойства

системы «молотый шлак-вода» при В/Т =0,28:

1 - Sуд = 300 м2/кг; 2 - Sуд = 500 м2/кг; 3 - Sуд = 700 м2/кг

70
