Дипломная (вкр): Разработка лабораторного блока питания на основе микроконтроллера

                               (4.19)

Подставляя известные значения, найдем:

С=17269 руб.

Таблица 6 - Калькуляция себестоимости

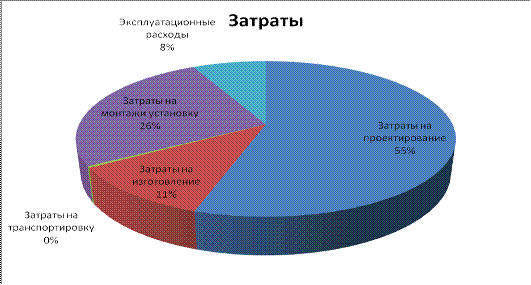

Покажем на диаграмме статьи затрат, составляющие общую стоимость системы (рисунок 10).

Рисунок10 - Диаграмма затрат

.6 Расчет прибыли разработчика системы

Размер прибыли определяется по формуле (4.20).

П_р= С*У_р                                                                     (4.20)

где: У_р - уровень рентабельности проекта (выбираем сами желательный 15-30%).

П_р=17269*0,2=3454 руб. (20%)

Отпускная цена без НДС определяется по формуле (4.21).

                                                                              (4.21)

Цопт= 3454+17269=20723 руб.

Сумма НДС определяется выражением:

НДС= Цопт*0,18                                               (4.22)

НДС=20723*0,18=3730руб.

Цена реализации проекта определяется по формуле (4.23).

Ц_р=Цопт+НДС                                                            (4.23)

Ц_р=20723+3730=24453руб.

5. Охрана труда

5.1 Мероприятия по технике безопасности при выполнение ЭМР

1) По характеру и времени проведения инструктажи работающих подразделяются на вводный, первичный на рабочем месте, повторный, внеплановый, текущий на рабочем месте.

) К проведению инструктажа допускаются руководители и специалисты, прошедшие проверку знаний по ОТ. Перечень лиц, на которых возложена обязанность проведения инструктажей, оформляется приказом по организации.

) Знания, полученные при инструктаже, проверяет лицо, проводившее инструктаж.

Работник, прошедший инструктаж и показавший неудовлетворительные знания, к работе не допускается. Он обязан вновь пройти инструктаж.

) По окончании инструктажа (первичного на рабочем месте, повторного, внепланового, текущего на рабочем месте) лицо, проводившее его, делает запись в "Журнале регистрации инструктажа по технике безопасности на рабочем месте" (личной карточке инструктажа) с обязательной подписью инструктируемого и инструктирующего и указанием даты.

) Перед началом ЭМР и ПНР на территории действующего предприятия заказчик должен провести с электромонтажным или наладочным персоналом инструктаж по общим правилам ТБ для данного предприятия и особым условиям работы.

6) Персонал организаций обязан знать и выполнять настоящие Правила в объеме порученных работ, а также усвоить безопасные приемы и способы выполнения этих работ.

Лица, виновные в нарушении настоящих Правил, должны нести ответственность в соответствии с действующим законодательством.

) Общее руководство работой по обеспечению безопасности труда возлагается на руководителя (начальника, управляющего) организации. Непосредственное руководство службой охраны труда (ОТ) осуществляет главный инженер.

) Контроль за соблюдением законодательства и требований нормативно-технических документов по ОТ в организациях, а также координацию деятельности организаций по вопросам безопасности труда осуществляет служба ОТ.

) Организация, в которой работает монтажный и наладочный персонал, командированный из других организаций, несет полную ответственность за безопасные условия работы командированных.

) Работники электромонтажных и наладочных организаций при поступлении на работу и периодически должны проходить медицинское освидетельствование.

5.2 Экологическая безопасность объекта

Экологическая безопасность представляет собой социоприродную и научную реальность, является объектом исследования разных наук (естественных, социальных, юридических), поскольку охватывает сложный комплекс взаимосвязей человека с окружающей природной средой.

Экологическая безопасность - категория социальная, присущая человеческому обществу, формируется в пределах общественных отношений.

Она относится к сложному понятию, имеющему внеправовой характер, хотя отношения, которые возникают в сфере экологической безопасности, регулируются правом.

Таким образом, экологическая безопасность имеет определенные правовые формы. Указанная категория характеризуется, во-первых, как вечная ценность человеческого общества, которое основывается на определенной системе гарантий экологической безопасности существования природы и человека. Речь идет о безопасности человека в процессе взаимодействия с природной средой, с опасными веществами (радиоактивными, химическими, токсичными), использования разрушительных или опасных технологий и процессов, осуществления разнообразных влияний на окружающую среду и тому подобное.

Однако она также связана и с неконтролируемыми человеком процессами (стихийные силы природы).

Во-вторых, при обеспечении экологической безопасности учитываются законы природы, по которым развиваются экологические объекты. При этом все природные объекты в совокупности создают единую экологическую систему с внутренней дифференциацией, обусловленную природными особенностями самих объектов окружающей среды.

В-третьих, обеспечение экологической безопасности гарантируется и контролируется государством, которое образует целую систему специальных органов. Это диктуется необходимостью достижения гармоничного взаимодействия природы и общества, поддержания экологического равновесия в стране и ее отдельных регионах.

В-четвертых, правовое обеспечение экологической безопасности является одним из основных принципов этого права.

Определение экологической безопасности как правовой категории имеет разнообразное толкование в эколого-правовой науке.

Заключение

В данном дипломном проекте разработан лабораторный блок питания с управлением микроконтроллером. На основе анализа целого ряда вариантов схем блоков питания был взят за основу один из них и после некоторого усовершенствования схемы произведена окончательная доработка устройства. Дополнением к основной схеме лабораторного блока питания было предложено применение аналогового калиброванного температурного датчика, который позволяет контролировать температуру устройства и отключать выходное напряжение в случае превышения температуры на 2^оС выше установленного порога. Полезными функциями разработанного блока питания является также возможность регулирования выходного стабилизированного напряжения в пределах от 0 до 15В и порога ограничения выходного тока от 0.1 до 1.0А. Кроме того блок питания содержит таймер позволяющий отключать выходное напряжение по истечении заданного отрезка времени, что расширяет функциональные возможности устройства и позволяет использовать его в качестве зарядного устройства аккумуляторов. Произведен расчет блока питания, а именно, расчет трансформатора, произведен выбор полупроводниковых диодов выпрямителя и рассчитан стабилизатор напряжения. Кроме того произведена оценка надежности спроектированного блока питания с целью проверки времени наработки на отказ. Расчеты показали, что надежность блока составляет 83% , а время наработки на отказ выше 50 тыс. часов, что превышает заданное равное 10 тыс. часов и гарантирует надежную работу разработанного прибора. В дипломном проекте осуществлено экономическое обоснование разработанного блока питания. Произведена оценка материальных затрат на его изготовление, которая показала, что полная себестоимость блока питания составляет около 17 тыс. рублей. Разработаны мероприятия по охране труда и экономической безопасности.
