Дипломная (вкр): Разработка нефтяных месторождений

Разработка нефтяных месторождений

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

. ОБЩИЕ СВЕДЕНИЯ О МЕСТОРОЖДЕНИИ

. ГЕОЛОГО-ФИЗИЧЕСКАЯ ХАРАКТЕРИСТИКА МЕСТОРОЖДЕНИЯ

.1 ГЕОЛОГИЧЕСКОЕ СТРОЕНИЕ МЕСТОРОЖДЕНИЯ. СТРАТИГРАФИЯ И ЛИТОЛОГИЯ ОСАДОЧНОГО РАЗРЕЗА

.2 ТЕКТОНИЧЕСКАЯ ХАРАКТЕРИСТИКА МЕСТОРОЖДЕНИЯ

.3 ФИЗИКО-ГИДРОДИНАМИЧЕСКАЯ ХАРАКТЕРИСТИКА ПРОДУКТИВНЫХ КОЛЛЕКТОРОВ, ВМЕЩАЮЩИХ ПОРОД И ПОКРЫШЕК

.4 ФИЗИКО-ХИМИЧЕСКИЕ СВОЙСТВА И СОСТАВ НЕФТИ, ГАЗА И ВОД

.5 ЗАПАСЫ НЕФТИ И РАСТВОРЕННОГО ГАЗА

. АНАЛИЗ ТЕКУЩЕГО СОСТОЯНИЯ И ЭФФЕКТИВНОСТИ ПРИМЕНЯЕМОЙ ТЕХНОЛОГИИ РАЗРАБОТКИ

.1 АНАЛИЗ СТРУКТУРЫ ФОНДА СКВАЖИН И ПОКАЗАТЕЛЕЙ ИХ ЭКСПЛУАТАЦИИ

.2 АНАЛИЗ ТЕХНОЛОГИЧЕСКИХ ПОКАЗАТЕЛЕЙ РАЗРАБОТКИ ЗАЛЕЖИ

.3 АНАЛИЗ СОВРЕМЕННОГО ЭТАПА РАЗРАБОТКИ, ПРОВОДИМЫХ ГЕОЛОГО-ТЕХНИЧЕСКИХ МЕРОПРИЯТИЙ

.4 КРАТКАЯ ИСТОРИЯ РАЗРАБОТКИ ЗАЛЕЖИ

. РАСЧЕТНАЯ ЧАСТЬ

.1 СКВАЖИНА 46

.2 СКВАЖИНА 38

.3 ПРОГНОЗ ДОСТИЖЕНИЯ КОНЕЧНОГО КИН

. ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ ПРОЕКТА

.1 ОБЩИЕ СВЕДЕНИЯ О ГПО «БЕЛОРУСНЕФТЬ»

.2 ОРГАНИЗАЦИОННАЯ СТРУКТУРА НГДУ «РЕЧИЦАНЕФТЬ»

.3 МЕТОДИКА РАСЧЕТА ИНВЕСТИЦИОННОГО ПРОЕКТА

.4 ВЫВОД

. БЕЗОПАСНОСТЬ И ЭКОЛОГИЧНОСТЬ ПРОЕКТА

.1 ВВЕДЕНИЕ

.2 АНАЛИЗ УСЛОВИЙ ТРУДА НА ПРЕДПРИЯТИ

.2.1 ОПИСАНИЕ РАБОЧЕГО МЕСТА

.2.2 ОБЩИЕ СВЕДЕНИЯ О РАБОЧЕМ МЕСТЕ

.2.3 ОПАСНЫЕ И ВРЕДНЫЕ ПРОИЗВОДСТВЕННЫЕ ФАКТОРЫ

.2.3.1 ТОКСИЧНЫЕ ВЕЩЕСТВА

.2.3.2 МЕТЕОУСЛОВИЯ НА РАБОЧИХ МЕСТАХ, ИХ ОСОБЕННОСТИ

.2.3.3 ПРОИЗВОДСТВЕННОЕ ОСВЕЩЕНИЕ

.2.3.4 ШУМ И ВИБРАЦИЯ

.2.3.5 ЭЛЕКТРОБЕЗОПАСНОСТЬ

.2.4 ФАКТОРЫ ПРОИЗВОДСТВЕННОГО ПРОЦЕССА: ТЯЖЕСТЬ И НАПРЯЖЕННОСТЬ ТРУДА

.3 ВЫПОЛНЕНИЕ САНИТАРНЫХ И ПРОТИВОПОЖАРНЫХ НОРМ ПРОЕКТИРОВАНИЯ

.4 ОБЕСПЕЧЕНИЕ ПОЖАРНОЙ И ПРОИЗВОДСТВЕННОЙ БЕЗОПАСНОСТИ

.5 СРЕДСТВА ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ РАБОТАЮЩИХ

.6 АНАЛИЗ СОСТОЯНИЯ ОХРАНЫ ТРУДА. ПОКАЗАТЕЛИ ОЦЕНКИ УСЛОВИЙ ТРУДА НА РАБОЧЕМ МЕСТЕ

.7 КОМПЛЕКС МЕР ПО ОХРАНЕ ОКРУЖАЮЩЕЙ СРЕДЫ

.7.1 ЗАЩИТА АТМОСФЕРЫ ОТ ВРЕДНЫХ ВОЗДЕЙСТВИЙ

.7.2 ЗАЩИТА ВОДНОГО БАССЕЙНА ОТ ЗАГРЯЗНЕНИЙ

.8 ИНЖЕНЕРНЫЙ РАСЧЕТ СИСТЕМЫ ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ КОМПЛЕКТНОЙ ТРАНСФОРМАТОРНОЙ ПОДСТАНЦИИ (КТП)

.9 ЗАКЛЮЧЕНИЕ

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

ВВЕДЕНИЕ

Дубровское месторождение было введено в пробную эксплуатацию в 1980 г. в соответствии с “Проектом пробной эксплуатации”, составленным в том же 1980 году. С 1985 г. месторождение находится в промышленной разработке.

Объектами разработки на месторождении являются залежи нефти задонско-елецкого, семилукского горизонтов и лебедянского горизонта (Елизаровский и Дубровский участки). Таким образом, в общей сложности на месторождении есть 4 объекта разработки.

В данной работе будет рассматриваться исключительно задонско-елецкая залежь, так как она является основным объектом разработки на месторождении.

С 1985 г. месторождение разрабатывалось в соответствии с «Технологической схемой», составленной в 1984 г., затем по «Проекту разработки» 1994 года и уточненного в 2001 году в «Дополнении к проекту разработки», где технологические показатели были приняты на период 2001-2005 гг. В 2006 г. в рамках «Авторского надзора» были рассчитаны проектные показатели добычи и плана буровых работ на 2007-2009 гг. только по залежам нефти елецко-задонского и семилукского горизонтов.

В 2007-2008 годах в результате проведения сейсмических работ 3D по семилукской и внутрисолевой (Елизаровский участок) залежам и переинтерпретации материалов ГИС по задонско-елецкой и внутрисолевой (Дубровский участок) залежам, были пересчитаны запасы нефти, которые и были положены в основу нового проектного документа - «Уточненного проекта разработки Дубровского месторождения», составленного в 2009 году.

1. ОБЩИЕ СВЕДЕНИЯ О МЕСТОРОЖДЕНИИ

В административном отношении Дубровское месторождение находится в Речицком районе Гомельской области Республики Беларусь (рисунок 1.1).

Ближайшими промышленными центрами являются города Речица, Светлогорск, Гомель, расположенные, соответственно, в 30, 40 и 70 км, с железнодорожными узловыми станциями и речным портом в городе Речица.

В орографическом отношении территория месторождения представляет собой всхолмленную равнину, слегка наклоненную в сторону р. Днепр. Абсолютные отметки рельефа колеблются в пределах от +120 м до +162 м. Повышенные участки (около 70% территории) покрыты сосновым и лиственным лесом.

Гидрографическая сеть развита слабо. Самая крупная ближайшая река - Днепр и ее притоки. Широко развита сеть мелиоративных каналов и небольших водоемов.

Климат района умеренно-континентальный. Среднегодовая температура +7 °С. Среднегодовое количество осадков 550-650 мм. Глубина промерзания грунта 0,8-0,9 м.

В экономическом отношении район преимущественно сельскохозяйственный. Промышленные предприятия сосредоточены в городах: Гомеле, Мозыре, Речице, Светлогорске.

Национальный состав населения разнообразный.

Сбор и транспортировка нефти осуществляются по герметизированной системе через узел подготовки нефти на Новополоцкий нефтеперерабатывающий завод, после чего товарная нефть сдается в нефтепровод Дружба. Попутный газ утилизируется на Белорусском газоперерабатывающем заводе в городе Речица.

Из полезных ископаемых местного значения имеются строительные пески, глины и торф.

Дубровская структура выявлена в 1976 году по поверхности подсолевых отложений в результате сейсморазведочных работ, проводимых трестом “Белоруснефтегеофизика”.

Дубровское месторождение открыто РУП ПО Белоруснефть в 1979 году, скважиной 1, в которой получен приток нефти из карбонатных отложений семилукского горизонта.

В феврале 1980 года в скважине 3 получен приток нефти из межсолевых отложений.

В июне 1989 года в скважине 27 получен приток нефти с буровым раствором из лебедянских отложений.

В пробной эксплуатации месторождение находилось с января 1980 года, в промышленную разработку введено в июле 1985 года.

За время эксплуатации месторождения по состоянию на 01.01.09 г. добыто:

по внутрисолевым залежам - 18 тыс. т;

по елецко-задонской залежи - 1582 тыс. т;

по семилукской залежи - 210 тыс. т.

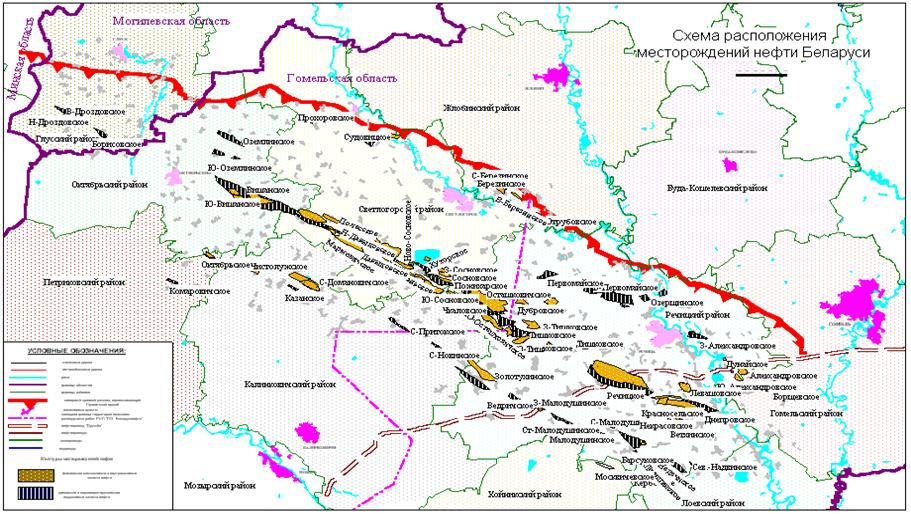

Рис. 1.1. Схема расположения месторождений нефти Беларуси

. ГЕОЛОГО-ФИЗИЧЕСКАЯ ХАРАКТЕРИСТИКА МЕСТОРОЖДЕНИЯ

.1 ГЕОЛОГИЧЕСКОЕ СТРОЕНИЕ МЕСТОРОЖДЕНИЯ. СТРАТИГРАФИЯ И ЛИТОЛОГИЯ ОСАДОЧНОГО РАЗРЕЗА

В геологическом строении месторождения принимают участие архейско-протерозойские породы кристаллического фундамента и осадочные образования верхнего протерозоя, палеозоя, мезозоя и кайнозоя. Относительно региональных соленосных отложений в осадочном чехле выделяются ряд толщ: подсолевая терригенная, подсолевая карбонатная, нижняя соленосная, межсолевая, верхние соленосные (галитовая и глинисто-галитовая) и надсолевая.

Породы кристаллического фундамента вскрыты скважиной 1 и представлены гнейсами, гранодиоритами, гранито-гнейсами. Вскрытая толщина 2,0 м.

Подсолевая терригенная толща сложена отложениями верхнего протерозоя, среднего девона и ланским горизонтом среднего отдела девонской системы. Залегают отложения с угловым и стратиграфическим несогласием непосредственно на поверхности кристаллического фундамента. Литологически толща представлена переслаиванием пестроцветных разнозернистых песчаников и алевролитов различной сцементированности, пестроцветными глинами с подчиненными прослоями песчаников и ангидритов, глинистых доломитов и доломитовых мергелей. Вскрытая толщина подсолевых терригенных отложений 371 м (скв. 1).

Подсолевая карбонатная толща включает отложения саргаевского, семилукского, речицкого, воронежского горизонтов и кустовницких слоев евлановского горизонта верхнего девона. Нефтенасыщенными являются породы семилукского горизонта.

Саргаевский горизонт согласно залегает на поверхности ланских отложений и представлен доломитами и известняками серыми, микрозернистыми, плотными, крепкими, массивными в разной степени глинистыми, трещинными с прослоями мергелей. Толщина горизонта изменяется от 36 м (скв. 16) до 46 м (скв. 36).

Отложения семилукского горизонта залегают согласно на саргаевских отложениях и сложены преимущественно доломитами серыми, плотными, крепкими, массивными, с прослоями доломитов пористых, кавернозных, трещинных. Толщина отложений от 18,5 м (скв. 36) до 27 м (скв. 7).

Речицкий горизонт залегает несогласно и представлен глинисто-карбонатными породами - пестроцветными глинами и мергелями с прослоями глинистых известняков и глинистых доломитов. Породы плотные, средней крепости. Толщина горизонта изменяется от 3,5 м (скв. 30) до 35 м (скв. 13).

Воронежские отложения залегают на размытой поверхности речицкого горизонта и сложены карбонатными породами. В разрезе преобладают известняки серые, массивные, плотные, микрозернистые, трещинные. Встречаются доломиты темно-серые, массивные, плотные, крепкие, местами слабоглинистые за счет микропрожилок глин. Вскрытая толщина изменяется от 35 м (скв. 30) до 91 м (скв. 13).

Евлановский горизонт (кустовницкие слои) сложен ритмичным переслаиванием глин, мергелей, глинистых известняков, доломитов. Толщина кустовницких слоев от 40 м (скв. 1) до 48 м (скв. 13).

Нижнесоленосная толща представлена нерасчлененными отложениями евлановского (анисимовские слои) и ливенского горизонтов. Литологически толща сложена каменной солью с включениями и прослоями глин, мергелей, известняков, ангидритов и доломитов. Толщина отложений изменяется от 342 м (скв. 36) до 552 м (скв. 13).

Межсолевая толща в составе домановичского, задонского, елецкого и петриковского горизонтов согласно залегает на ливенских отложениях.

Домановичский горизонт представлен мергелями темно-серыми доломитисто-известковистыми, мелкокристаллическими. Вскрытая толщина изменяется от 18 м (скв. 1) до 45 м (скв. 16).

Отложения задонского горизонта несогласно залегают на домановичских отложениях и представлены, в основном, известняками доломитистыми, серыми, органогенными, плотными, тонкослоистыми с микровыпотами темно-коричневой нефти по микротрещинам. Реже доломитами коричневато-серыми, плотными, кавернозными, средней крепости. Толщина горизонта изменяется от 111 м (скв. 1) до 187 м (скв. 13).

Породы елецкого горизонта несогласно залегают на задонских отложениях. Литологически елецкий горизонт сложен известняками коричневато-серыми, мелкозернистыми, массивными, доломитизированными, кавернозными, трещинными. По трещинам и кавернам выпоты светло-коричневой нефти. Реже встречаются доломиты коричневато-серые, глинистые, участками известковистые, микро-мелкозернистые, массивные, плотные.

С отложениями елецкого горизонта связана промышленная нефтеносность месторождения. Толщина елецких отложений колеблется от 45 м (скв. 9) до 265 м (скв. 4) (таблицы 2.2, 2.3).

Отложения петриковского горизонта несогласно залегают на елецких отложениях и представлены чередованием мергелей и известняков. Мергель темно-серый, плотный, крепкий, местами переходящий в глинистый известняк. Известняк темно-коричневый, микрозернистый плотный, крепкий, местами доломитистый. Толщина петриковского горизонта изменяется в широком диапазоне: от 8,5 м (скв. 18) до 82 м (скв. 13).

Верхнесоленосные образования состоят из двух толщ: галитовой и глинисто-галитовой, и объединяют отложения лебедянского, оресского, стрешинского и нижнеполесского горизонтов.

Галитовая толща сложена каменными солями с прослоями мергелей, доломитов, известняков, ангидритов. Нефтеносность связана с внутрисолевым прослоем известняков ангидритизированных светло-серых, плотных, крепких, перемятых, с трещинами произвольного ориентирования. Отмечается множество каверн, на отдельных образцах керна отмечены незначительные выпоты нефти из микропор. Толщина галитовой толщи изменяется от 607 м (скв. 30) до 808 м (скв. 12).

Глинисто-галитовая толща представлена чередованием пластов каменной соли с глинисто-карбонатными породами: мергелями, глинами, реже доломитами и ангидритами. Толщина глинисто-галитовой толщи изменяется от 784 м (скв. 24) до 1257 м (скв. 18).

Надсолевая толща включает образования девонской (полесский горизонт), каменноугольной, пермской системы палеозойской эратемы; триасовой, юрской и меловой систем мезозойской эратемы; палеогеновой, неогеновой и антропогеновой систем кайнозойской эратемы. Представлена толща терригенно-карбонатными породами: глинами, мергелями, песчаниками, алевролитами, реже известняками, доломитами и гипсом; писчим мелом с обуглившимися растительными остатками и обломками кремня. Ледниковыми и водноледниковыми образованиями: песками, песчано-гравийными отложениями, супесями, суглинками, торфом, алевролитами и песчаниками. Общая толщина надсолевых отложений изменяется от 979 м (скв. 4) до 1418 м (скв. 24).

.2 ТЕКТОНИЧЕСКАЯ ХАРАКТЕРИСТИКА МЕСТОРОЖДЕНИЯ

Дубровское месторождение приурочено к одноименной структуре и расположено между Речицко-Вишанской и Первомайской зонами поднятий, в свою очередь относящихся к Северной тектонической зоне Припятского прогиба.

По поверхности межсолевых отложений Дубровское месторождение представляет собой брахиантиклиналь, осложненную с юго-запада и юго-востока нарушениями, прослеживающимися из подсолевых отложений, со значительно меньшей амплитудой (30-70м) (рисунок 2.2).

Межсолевая залежь Дубровского месторождения в плане не совпадает с подсолевой залежью.

Промышленная нефтеносность Дубровского месторождения связана с карбонатными коллекторами внутрисолевого прослоя лебедянского, задонско-елецкого и семилукского горизонтов.

Задонско-елецкая залежь нефти вскрыта и опробована 34 скважинами. При испытании в эксплуатационной колонне получены притоки нефти дебитами от 0,624 м3/сут (скв. 4) до 716,39 м3/сут (скв. 34) (рисунок 2.1).

Залежь нефти массивная, сводовая, тектонически ограниченная с юга и запада, литологически - с востока, с севера ограничена контуром нефтеносности. Размеры залежи: 2,2 км х 2,5 км, высота 150м.

Условный ВНК принят на абсолютной отметке -2873м по данным ГИС в скважинах 3, 4, 6, 7, 8 и утвержден ГКЗ в 1985 году.

.3 ФИЗИКО-ГИДРОДИНАМИЧЕСКАЯ ХАРАКТЕРИСТИКА ПРОДУКТИВНЫХ КОЛЛЕКТОРОВ, ВМЕЩАЮЩИХ ПОРОД И ПОКРЫШЕК

Для определения различных петрофизических параметров задонско-елецкой залежи из межсолевых отложений отобрано 957 образцов.

На отобранных образцах в лабораторных условиях изучался комплекс физических свойств, включающий в себя определения объемной и минералогической плотности, полной емкости по Мельчеру, открытой - по Преображенскому, полной и открытой емкости кавернозных образцов по Котяхову, карбонатности - методом Щербины, проницаемости - по газу на приборе ГК-5, остаточной водонасыщенности - методом центрифугирования.

Емкостная характеристика по методу Котяхова определена на 37 образцах межсолевых отложений.

По межсолевым отложениям Дубровского месторождения с отбором керна пройдено 993,9 м, вынос керна составляет 58,4%, освещенность керном нефтенасыщенных пластов - 59,9%.

Полная пористость известняков межсолевых отложений составляет 5,0%, открытая - 3,7%. Абсолютная пористость доломитовых разностей составляет 7,8%, открытая - 6,2%. Без учета литологии полная пористость равна 5,6%, открытая - 4,2%.

Средние величины полной емкости каверн и пор и полной емкости каверн, пород межсолевых отложений равны 10,8% и 5,26%, а открытой емкости - соответственно, 10,04% и 4,88%. Отношение полной емкости каверн к полной емкости каверн и пор для межсолевых пород составляет 0,49.

По задонско-елецкой залежи поровая проницаемость нефтенасыщенной части продуктивного пласта, определенного методом Преображенского, исследовалась на 136 образцах. Эта величина изменяется от 0,0000033 мкм2 до 0,1463 мкм2, и в среднем составляет 0,006056 мкм2. Трещинная проницаемость нефтенасыщенной части продуктивного пласта колеблется от 0,0000754 мкм2 до 0,00185 мкм2 при среднем значении 0,000586 мкм2 (10 определений).
