Дипломная (вкр): Разработка проекта районной электрической сети

Для подстанции "б":

 кВ.

Для подстанции "в":

 кВ.

Для подстанции "г":

 кВ.

Для подстанции "д":

 кВ.

Для подстанции "е":

 кВ.

Для минимального и послеаварийного расчёт ведётся аналогичным образом.

Послеаварийный режим

Определяем потери напряжения в трансформаторе ΔU_Ti. Находим вторичное напряжение трансформатора, приведенное к первичной обмотке трансформатора:

U^’_i=U_i- ΔU_Ti .

Для подстанции "б":

U^’_б=U_б- ΔU_T(б) = 98720 - 3836 = 94884 В.

где ,  В.

Для подстанции "в":

U^’_в=U_в - ΔU_T(в) = 92258 В,

где  В.

Для подстанции "г":

U^’_г=U_г - ΔU_T(г) =97626 В,

где  В.

Для подстанции "а":

U^’_д=U_д - ΔU_T(д) = 98308 В,

где  В.

Для подстанции "е":

U^’_е=U_е - ΔU_T(е) = 96323 В,

где  В.

Определяем расчетное напряжение ответвления трансформатора (U^P_отвi) по формуле:

.

Для подстанции "б":

В.

Для подстанции "в":

В.

Для подстанции "г":

В.

Для подстанции "а":

В.

Для подстанции "е":

В.

По величине U^P_отвi определяем действительное значение вторичного напряжения подстанции:

.

Для подстанции "б":

 кВ.

Для подстанции "в":

 кВ.

Для подстанции "г":

 кВ.

Для подстанции "а":

 кВ.

Для подстанции "е":

 кВ.

Для минимального и послеаварийного расчёт ведётся аналогичным образом.

Исходя из полученных результатов можно сделать вывод, что при таком выборе сечения проводов потери напряжения в послеаварийном режиме удовлетворяют порогу 20 % от номинального режима (по ГОСТу).

. Технико-экономические показатели сети

К основным технико-экономическим показателя спроектированной сети, характеризующими ее техническую целесообразность и экономическую выгодность, а также расход: электрооборудования и денежных средств, относятся:

1. Суммарные капиталовложения на сооружение линий подстанций (тыс.руб.):

К_∑= К_л + К_п=3086,2+2747=5733 тыс. руб.

Удельные капиталовложения:

 руб/кВт;

 руб/кВт*км.

. Суммарные ежегодные расходы по эксплуатации линии подстанций (тыс.руб./г):

И_∑=И_Л+И_П = 95,85+248,3=344,2 тыс. руб.

3. Себестоимость передачи электроэнергии по сети (коп/кВтч):

.

. Потери энергии в спроектированной сети в кВт-ч и в процентах от полученной потребителями электроэнергии за год:

 кВт,

.

Суммарные капиталовложения следует определять с учетом стоимости электрооборудования всей спроектированной сети от шин высшего напряжения источника питания сети до шин низшего напряжения подстанций района включительно.

Для одной и более крупной подстанции спроектированной сети необходимо предусмотреть сооружение щита районного диспетчерского управления, мастерской, гаража и других вспомогательных сооружений.

Суммарные эксплуатационные расходы определяются с учетом указанного выше оборудования и стоимости потерь электроэнергии в сети от шин источника питания до ши низшего напряжения понижающих подстанций.

. Компоновка АЭС с реакторами типа ВВЭР - 1000

нагрузка трансформатор реактор подстанция

Атомная электростанция - ядерная установка для производства энергии в заданных режимах и условиях применения, располагающаяся в пределах определённой проектом территории, на которой для осуществления этой цели используются ядерный реактор (реакторы) и комплекс необходимых систем, устройств, оборудования и сооружений с необходимымиработниками (персоналом) (ОПБ-88/97).

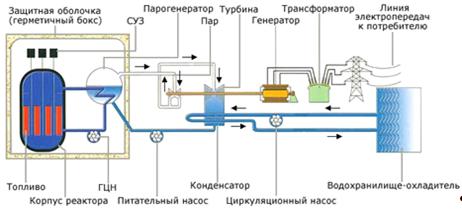

Рисунок 1 - Технологическая схема АЭС

Технологическая схема энергоблоков с реакторами ВВЭР440 и ВВЭР1000 имеет два контура.

Первый контур - радиоактивный. Он включает в себя реактор типа ВВЭР и циркуляционные петли охлаждения. Каждая петля содержит главный циркуляционный насос (ГЦН), парогенератор и две главные запорные задвижки (ГЗЗ). К одной из циркуляционных петель первого контура подсоединен компенсатор давления, с помощью которого в контуре поддерживается заданное давление воды, являющейся в реакторе одновременно и теплоносителем и замедлителем нейтронов. На энергоблоках с ректором ВВЭР-440 имеется по 6 циркуляционных петель, на энергоблоке с реактором ВВЭР-1000 - 4 циркуляционные петли.

Второй контур - нерадиоактивный. Он включает в себя парогенераторы, паропроводы, паровые турбины, сепараторы-пароперегреватели, питательные насосы и трубопроводы, деаэраторы и регенеративные подогреватели. Парогенератор является общим оборудованием для первого и второго контуров. В нем тепловая энергия, выработанная в реакторе, от первого контура через теплообменные трубки передается второму контуру. Насыщенный пар, вырабатываемый в парогенераторе, по паропроводу поступает на турбину, которая приводит во вращение генератор, вырабатывающий электрический ток.

В системе охлаждения конденсаторов турбин на АЭС используются башенные градирни и водохранилище-охладитель.

Реактор ВВЭР является реактором корпусного типа с водой под давлением, которая выполняет функцию теплоносителя и замедлителя.

Корпус реактора представляет собой вертикальный цилиндрический сосуд высокого давления с крышкой, имеющей разъем с уплотнением и патрубки для входа и выхода теплоносителя. Внутри корпуса закрепляется шахта, являющаяся опорой для активной зоны и части внутрикорпусных устройств и служащая для организации внутренних потоков теплоносителя.

Активная зона реакторов собрана из шестигранных тепловыделяющих сборок (ТВС), содержащих тепловыделяющие элементы (ТВЭЛ) стержневого типа с сердечником из диоксида урана в виде таблеток, находящихся в оболочке из циркониевого сплава. В тепловыделяющих сборках ТВЭЛы размещены по треугольной решетке и заключены в чехол из циркониевого сплава. В свою очередь, ТВС также собраны в треугольную решетку с шагом 147 мм (ВВЭР-440) и 241 мм (ВВЭР-1000). Нижние цилиндрические части ТВС входят в отверстия опорной плиты, верхние в дистанционирующую прижимную. Сверху на активную зону устанавливается блок зашитых труб, дистанционирующий кассеты в плане и предотвращающий всплытие и вибрацию. На фланец корпуса устанавливается верхний блок с приводами СУЗ, обеспечивающий уплотнение главного разъема. Регулирование реактора осуществляется перемещаемыми регулирующими органами, и как правило, жидким поглотителем.

Теплоноситель поступает в реактор через входные патрубки корпуса, проходит вниз по кольцевому зазору между шахтой и корпусом, затем через отверстия в опорной конструкции шахты поднимается вверх по тепловыделяющим сборкам. Нагретый теплоноситель выходит из головок ТВС в межтрубное пространство блока защитных труб и через перфорированную обечайку блока и шахты отводится выходными патрубками из реактора.

В качестве ядерного топлива используется спеченный диоксид урана с начальным обогащением ураном-235 в стационарном режиме в диапазоне от 2.4 до 4.4 % (масс).

Реактор ВВЭР обладает важным свойством саморегулирования: при повышении температуры теплоносителя или мощности реактора происходит самопроизвольное снижение интенсивности цепной реакции в активной зоне, и в конечной итоге снижение мощности реактора.

Первый контур установки предназначен для отвода тепла, выделяющегося в реакторе, и передачи его во второй контур в парогенератор.

В состав первого контура входят:

 реактор;

 парогенератор;

 главный циркуляционный насос (ГЦН);

 система компенсации давления:

 система подпитки и очистки контура;

 система аварийного охлаждения активной зоны (САОЗ);

 газовые сдувки;

 организованные протечки и дренаж спецводоочистки.

Технический контроль параметров состояния оборудования и трубопроводов, управления и защиты оборудования от повреждений при нарушении в работе первого контура, а также других контуров и систем установки осуществляется системой контроля, управления и защиты.

Система компенсации давления теплоносителя - автономная система ядерного реактора, подключаемая к контуру теплоносителя с целью выравнивания колебаний давления в контуре во время работы реактора, возникающих за счет теплового расширения.

Система компенсации давления в установках с реакторами ВВЭР включает:

 паровой компенсатор давления;

 барбатер;

 импульсно-предохранительные устройства;

 трубопроводы и арматуру.

Давление в компенсаторе создается паровой "подушкой" за счет кипения теплоносителя, нагреваемого электронагревателями, размещенными под свободным уровнем. В переходных режимах при колебаниях средней температуры теплоносителя, связанных с изменением нагрузки или нарушениями в работе оборудования реакторной установки, в первом контуре меняется давление. При этом часть теплоносителя перетекает в контур или из контура в компенсатор давления по соединительным трубопроводам.

Ограничение отклонения давления от номинального значения достигается сжатием или расширением паровой "подушки" в верхней части компенсатора. При значительном росте давления открывают регулирующий клапан и подают воду по трубопроводу из "холодной" части контура в сопла, расположенные в верхней части компенсатора. В зависимости от параметров переходного процесса (величины и скорости изменения давления) регулирующий клапан увеличивает подачу "холодной" воды, прекращая или замедляя рост давления в первом контуре. При дальнейшем росте давления (из-за отказа системы или ее недостаточной эффективности) защита реактора от превышения давления обеспечивается срабатыванием импульсно-предохранительных устройств, из которых пар отводится в бак-барботер и конденсируется.

Система очистки теплоносителя - "совокупность устройств ядерного реактора, предназначенная для поддержания водного режима, дегазации и очистки теплоносителя в целях ограничения наращивания активности долгоживущих изотопов, примесей, исключения возможности образования пробок от окислов и других химических соединений, возникающих и переносимых в теплоносителе, и предотвращения ухудшения теплосъема и теплопередачи". Несмотря на применение в первом контуре коррозионно-стойкихаустенитных сталей и циркониевых сплавов, в теплоноситель переходят Продукты коррозии, которую удается регулировать соответствующим подбором водно-химического режима. Применение борного регулирования интенсифицирует процесс коррозии. Источником примесей в первом контуре является также вода первичного заполнения иподпиточная вода, содержащие определенное количество солей, а также случайные загрязнения, попадающие в контур в процессе монтажа и ремонта.

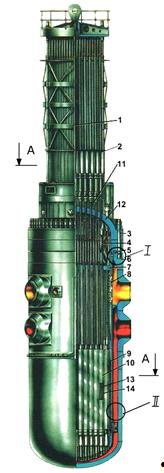

Рисунок 2 - Реактор ВВЭР - 1000

-верхний блок; 2-привод СУЗ(системы управления и защиты); 3-шпилька; 4-труба для загрузки образцов-свидетелей; 5-уплотнение; 6-корпус реактора; 7-блок защитных труб; 8-шахта; 9-выгородка активной зоны; 10-топливные сборки; 11-теплоизоляция реактора; 12-крышка реактора; 13-регулирующие стержни; 14-топливные стержни; 15-фиксирующие шпонки

Система аварийного охлаждения активной зоны.

Система аварийного охлаждения активной зоны предназначается для обеспечения безопасного снятия остаточных тепловыделений с реактора при авариях, связанных с разрывом трубопроводов первого и второго контуров установки.

Основными критериями обеспечения аварийного расхолаживания являются:

 исключение плавления оболочек твэлов при разрывах трубопроводов первого контура, включая мгновенный поперечный разрыв главного циркуляционного трубопровода;

 создание и поддержание подкритичности активной зоны реактора;

 обеспечение послеаварийного расхолаживания реактора.

Типовая система аварийного охлаждения активной зоны состоит из двух узлов: пассивного и активного. Пассивный узел предназначается для первоначального быстрого залива активной зоны водой с добавкой борной кислоты при разрыве трубопровода первого контура, который приводит к быстрому падению давления и обезвоживанию активной зоны. В него входят емкости САОЗ, соединенные трубопроводами с корпусом реактора. Одна половина из них сообщается с выходом активной зоны, другая-с входом в активную зону. На каждом трубопроводе от емкости к реактору устанавливаются две нормально открытые быстрозапорные задвижки, исключающие попадание азота из емкости в реактор при срабатывании системы, и два обратных клапана, отсекающих емкости САОЗ от реактора в процессе нормальной эксплуатации.

Активный узел САОЗ состоит из двух независимых контуров: аварийного расхолаживания и аварийного впрыска бора.

Контур аварийного расхолаживания реактора предназначен для расхолаживания реактора после отработки пассивного узла САОЗ. Кроме того, этот контур используется для планового расхолаживания реактора по схеме: реактор ® теплообменник расхолаживания ® насос ® реактор.

Контур аварийного расхолаживания включает насосы и теплообменники аварийного расхолаживания, трубопроводы и арматуру. Всас насосов соответствующей перекладкой арматуры может подключаться к трем точкам: к баку аварийного запаса раствора бора, к приямку реакторного помещения и к "горячему" трубопроводу неотключаемой от реактора части контура. В аварийном режиме контур осуществляет подачу воды в реактор над и под активную зону из бака аварийного запаса раствора бора, а после опустошения бака переходит на работу по схеме: реактор ® приямок реакторного помещения ® теплообменник расхолаживания ® насос ® реактор.

Контур аварийного впрыска бора предназначен для создания и поддержания подкритичности активной зоны, а также подпитки при аварийном расхолаживании. А в его состав входят насосы аварийного впрыска бора, бак запаса концентрированного раствора бора, трубопроводы и арматура.
