Дипломная (вкр): Разработка системы защиты речевой информации в защищаемом помещении от утечки по акустическому каналу

С помощью стетоскопов возможно прослушивание переговоров через стены толщиной до 1 м 20 см (в зависимости от материала).

В зависимости от вида канала передачи информации от самого вибродатчика стетоскопы подразделяются на[7]:

•        проводные (проводной канал передачи);

•        радио- (канал передачи по радио);

•        инфракрасные (инфракрасный канал передачи).

Не исключена возможность использования и гидроакустических датчиков, позволяющих прослушивать разговоры в помещениях, используя трубы водообеспечения и отопления. Правда, случаи применения таких устройств на практике очень редки.

Прежде чем перейти к мерам защиты, можно обрисовать в общих чертах модель злоумышленника.

Предполагаемый злоумышленник - это человек хорошо подготовленный, знающий все каналы утечки информации в комнатах для ведения переговоров, профессионально владеющий способами и средствами добывания сведений, содержащих конфиденциальную информацию. Поэтому необходимо разработать и реализовать комплекс мероприятий, обеспечивающих надежную защиту во время ведения переговоров (разговоров).

Ниже рассмотрены различные варианты построения системы защиты информации от утечки по акустическому и виброакустическому техническому каналу связи для защищаемого помещения.

.1 Пассивные методы защиты от утечки информации по акустическому и виброакустическому каналу связи организационного характера

.        Особо важен выбор места для переговорной комнаты. Ее целесообразно разместить по возможности на верхних этажах. Желательно, чтобы комната для переговоров не имела окон или же они выходили во двор.

.        В комнате для переговоров не должно быть телевизоров, приемников, ксероксов, электрических часов, телефонных аппаратов и других вспомогательных технических средств, которые могут стать источником утечки информации[7].

. В качестве перекрытий желательно использовать акустически неоднородные конструкции c упругими прокладками (резина, пробка, ДВП, МВП и т.п.), что позволить увеличить коэффициент звукоизоляции ЗП[3].

. Потолки необходимо выполнить подвесными, звукопоглощающими со звукоизолирующим слоем.

.        Вход в переговорную комнату должен быть оборудован тамбуром, а внутренняя сторона тамбура обита звукоизоляционным материалом. Необходимо помнить, что незначительная щель (единицы миллиметров) многократно снижает звукоизоляцию.

. Оконные стёкла необходимо виброизолировать от рам с помощью резиновых прокладок. Целесообразно применение тройного остекления окон на двух рамах, закреплённых на отдельных коробках, а между коробками укладывается звукопоглощающий материал.

.        При наличии в комнате для переговоров вентиляционных каналов нужно позаботиться, чтобы они были оборудованы специальными крышками, позволяющими закрывать отверстие вентиляционного канала при ведении переговоров и открывать его, когда переговоры не ведутся.

.        При наличии в переговорной телефонного аппарата должны быть приняты следующие меры защиты. В телефонных аппаратах с дисковым номеронабирателем требует защиты звонковая цепь. Поэтому целесообразно использовать фильтр "Корунд-М", обеспечивающий затухание сигнала утечки порядка 80 дБ.

.2 Генератор виброакустического шума "ЛГШ-401"

Система постановки виброакустических и акустических помех ЛГШ-401 предназначена для противодействия специальным средствам несанкционированного съема информации, использующих в качестве канала утечки ограждающие конструкции помещения.

В первую очередь это электронные или акустические стетоскопы для прослушивания через потолки, полы и стены, проводные или радиомикрофоны, установленные на ограждающие конструкции или водопроводные и отопительные трубопроводы, а также лазерные или микроволновые системы съема информации через оконные проемы помещений.

ЛГШ-401 обеспечивает защиту путем постановки широкополосной виброакустической шумовой помехи на потенциально опасные конструкции помещений. Кроме того, предусмотрена возможность установки акустического излучателя для защиты воздуховодов и вентиляционных шахт.

В состав системы ЛГШ-401 входят:

генератор шума ЛГШ-401;

пьезоэлектрические вибропреобразователи ЛВП-А и ЛВП-Б (общим количеством до 16-ти штук);

акустический излучатель.

Генератор шума ЛГШ-401 представляет собой восьмиканальный цифровой генератор псевдослучайной последовательности импульсов тактовой частоты 5 кГц с кварцевой стабилизацией. Выходы генератора предназначены для подключения шестнадцати пьезоэлектрических вибропреобразователей (по два последовательно соединенных вибропреобразователя на каждый канал) и одного акустического преобразователя.

Отличительной особенностью ЛГШ-401 является наличие системы контроля состояния подключенных вибропреобразователей. Она позволяет оперативно определять обрыв соединительных проводов или короткое замыкание для каждого из восьми каналов генератора с сигнализацией на светодиодных индикаторах. Предусмотрена возможность подключения дистанционного устройства управления устройством.

Вибропреобразователи предназначены для передачи генерируемой помехи на строительные, ограждающие и инженерные конструкции:

Рисунок 11 - Пьезоэлектрический вибропреобразователь ЛВП-А

Рисунок 12 - Пьезоэлектрический вибропреобразователь ЛВП-Б

ЛВП-А - для установки на стены, полы, потолки и трубопроводы;

ЛВП-Б - для установки на стекло или раму каждого оконного проема.

Вибропреобразователи могут комплектоваться различными крепежными арматурами, в зависимости от места их установки.

Технические характеристики ЛГШ-401 отражены в таблице 19.

Таблица 19 Технические характеристики ЛГШ-401

.3 Соната-АВ

Система акустической и виброакустической защиты (СВАЗ) "Соната-АВ" предназначена для защиты речевой информации, циркулирующей в выделенных помещениях до первой категории включительно, от утечки по акустическим и виброакустическим каналам.

Таблица 20 Комплектация системы защиты «Соната-АВ»

Внешний вид базовых элементов модели 2Б:

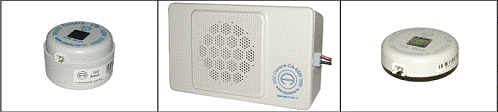

Рисунок 13 - Внешний вид генераторов-излучателей слева направо Соната-СВ-45М, Соната-СА-65М, Соната-СП-45М

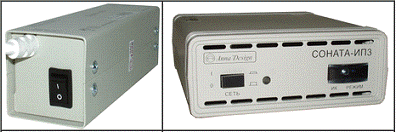

Рисунок 14 - Внешний вид блоков электропитания слева направо Соната-ИП1 и Соната-ИП3

Системным признаком аппаратуры "Соната-АВ" является построение по принципу "единый источник электропитания + генераторы-излучатели" (см. рис. 10).

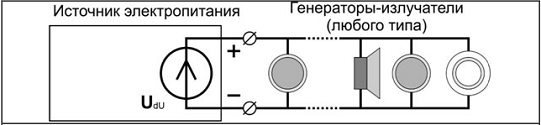

Рисунок 15 - Построение системы Соната-АВ

Основными положительными следствиями такого построения являются:

. Относительно невысокая стоимость системы, а также простота ее проектирования и монтажа при малом количестве и/или большом разнообразии типов нагрузок (возможно подключение к одному питающему шлейфу любых сочетаний генераторов-излучателей);

. Потенциально более высокая стойкость защиты информации от акустической речевой разведки вследствие статистически независимого возбуждения маскирующего шума во всех каналах утечки;

. Потенциально меньшее побочное мешающее действие СВАЗ вследствие возможности регулировки интегрального уровня и корректировки спектра каждого генератора-излучателя.

. Возможность построения "адаптивной" ("многопрофильной") СВАЗ, обеспечивающей выполнение требований по защищенности при различных вариантах использования помещения ("один в кабинете", "совещание". "аппаратура звукоусиления включена").

Основным отрицательным следствием такого построения аппаратуры является потенциально более высокая стоимость системы при большом количестве излучателей, т.к. наиболее массовый элемент (излучатель) содержит не только электроакустический преобразователь, но и генератор электрического шумового сигнала и является более сложным (следовательно - более дорогим) устройством, чем электроакустический преобразователь.

Основные технические характеристики блоков электропитания отражены в таблице 21.

Таблица 21 Технические характеристики блоков электропитания

"Тяжелые" генераторы-виброизлучатели "Соната-СВ-45М» являются комбинацией широкополосного электроакустического преобразователя повышенной мощности и генератора электрического шумового сигнала. Основное их назначение - возбуждение шумовых вибраций в массивных элементах защищаемого помещения таких, как:

ограждающие конструкции помещения (стены, потолок, пол, двери);

массивные окна;

трубы систем тепло-, водо- и газоснабжения и т.п.

"Легкие" генераторы-виброизлучатели "Соната-СП-45М" являются комбинацией специализированного электроакустического преобразователя малой мощности и генератора электрического шумового сигнала. Основное их назначение - возбуждение шумовых вибраций в относительно легких (тонких) элементах защищаемого помещения таких, как остекление окон (дверей, офисных перегородок и т.п.).

Генераторы-аудиоизлучатели "Соната-СА-65М" являются комбинацией электроакустического преобразователя и генератора электрического шумового сигнала и предназначены для возбуждения акустического шума в различных полостях. Конструкция и размеры генераторов-аудиоизлучателей и элементов их крепления оптимизированы для их установки:

в надпотолочном пространстве;

в вентиляционных каналах;

в дверных тамбурах.

Основные технические параметры генераторов излучателей приведены в таблице 22.

Таблица 22 Технические параметры генераторов излучателей

Начальная установка и корректировка интегрального уровня и спектра шума, создаваемого изделиями "Соната-СА-65М", "Соната- СВ-45М» и "Соната-СП-45М" и осуществляется при помощи программаторов.

Генераторы-излучатели новой серии (арт. 95403, 93405 и 94405) позволяют реализовать "динамическое" изменение настроек СВАЗ (т.е. оперативный выбор одного из 16 заранее "прописанных" сочетаний "спектр/интегральный уровень") в ходе эксплуатации системы.

Это необходимо, например, для повышения комфорта использования выделенного помещения с учетом текущего варианта его использования:

"включена/выключена аппаратура звукоусиления";

"работа с документами/совещание" и т.п.

Воспользоваться этой функцией возможно только при использовании при использовании блока питания и управления "Соната-ИП3" исп. 305 и старше.

Параметры установки сохраняются в энергонезависимой памяти изделий.

При сборке комплекса ВАЗ подключение генераторов-излучателей "Соната-СА-65М", "Соната-СВ-45М» и "Соната-СП-45М" к источнику электропитания может быть произвольным при выполнении ограничительных требований:

не превысить нагрузочную способность источника электропитания;

все изделия подключать к источнику электропитания параллельно;

группировать изделия поканально с учетом возможностей по дистанционному управлению каналами блока электропитания.

5. Установка средств активной защиты информации от утечки по виброакустическому каналу связи

Отталкиваясь от технических характеристик, приведенных в главе 4 выпускной квалификационной работы и экономической обоснованности, рассмотренной в главе 6, в качестве средства активной защиты (САЗ) от утечки информации используется система виброакустической защиты информации «Соната ИП1».
