Лабораторная работа №1

СИСТЕМЫ АВТОМАТИЗИРОВАННОГО

ПРОЕКТИРОВАНИЯ

1. ЦЕЛЬ РАБОТЫ

Изучение общих принципов работы с системой автоматизированного проектирования КОМПАС-ГРАФИК; получение практических навыков работы с чертежно-конструк-торским редактором КОМПАС-ГРАФИК.

2. ТЕОРЕТИЧЕСКИЕ ПОЯСНЕНИЯ

Современное промышленное предприятие или конструкторское бюро невозможно представить без установленного компьютерного оборудования и соответствующих информационных технологий автоматизированного проектирования.

В рамках интегрированных систем автоматизированного проектирования, в том числе и учебно-исследовательских, широкое распространение получили различные программные продукты, одним из которых является система автоматизированного проектирования КОМПАС-ГРАФИК.

Первая версия программы КОМПАС-ГРАФИК для Windows разработана в конце 80-х годов компанией АСКОН и была ориентирована на решение задач проектирования и конструирования, а также подготовки чертежно-графической документации. Сейчас компания АСКОН выпустила множество версий пакета КОМПАС-ГРАФИК. В каждой новой версии компания добавляла некоторые опции, частично менялся интерфейс программы, однако механизм построения чертежей и технической документации к ним оставался без изменений.

КОМПАС-ГРАФИК включает высокоэффективный чертежно-конструкторский редактор, позволяющий работать с чертежом как с документом и создавать любые, самые сложные, геометрические построения, что очень важно в области машиностроения. Для эффективной работы со сложными сборочными чертежами используются локальные системы координат, сетки с переменными шагами по координатным осям, объектные привязки. Итерационность и многовариантность процесса проектирования электромеханических и электротехнических устройств поддерживается удобными средствами редактирования и внесения изменений в рабочую документацию. Параметрический режим работы дает возможность накладывать размерные и геометрические ограничения на объекты модели, обеспечивая их взаимосвязь. Встроенный модуль расчета позволяет оперативно вычислять параметры спроектированных деталей или сборочных единиц и обеспечивать оптимальный вариант конструкции. Для хранения типовых проектных решений используется библиотекарь фрагментов, организованный как иерархическая структура. С помощью встроенных библиотек можно быстро создавать наборы типовых конструктивных элементов и стандартизованных деталей. Кроме того, архитектура пакета позволяет создавать пользовательские программные модули, а затем подключать их во время работы над чертежами.

Одной из самых сильных сторон КОМПАС-ГРАФИК является полная поддержка ЕСКД. Реализованы все типы линейных, угловых, радиальных и диаметральных размеров (включая наклонные размеры и размеры высоты), автоматическая простановка допусков, подбор квалитета по заданным предельным отклонениям, возможность гибкого редактирования строк размерной надписи. Среди объектов оформления чертежа - все типы шероховатостей, линий выносок, обозначений базы и допусков. Помимо создания чертежей, система позволяет подготавливать многостраничные документы в мощном встроенном текстовом процессоре.

Компас-График позволяет создавать и Работать с документами следующих типов:

– Графические документы

Чертеж – основной тип графического документа. Чертеж содержит один или несколько видов с графическим изображением изделия, основную надпись, рамку, иногда – дополнительные элементы оформления (знак неуказанной шероховатости, технические требования и т.д.). Чертеж может содержать один или несколько листов. Для каждого листа можно задать формат, кратность, ориентацию и другие свойства. Файл чертежа имеет расширение cdw.

Фрагмент – вспомогательный тип графического документа. Фрагмент отличается от чертежа отсутствием рамки, основной надписи и других объектов оформления. Он используется для хранения изображений, которые не нужно оформлять как отдельный лист (эскизные прорисовки, разработки и т.д.). Кроме того, во фрагментах можно хранить созданные типовые решения для последующего использования в других документах. Файл фрагмента имеет расширение frw.

– Текстовые документы

Спецификация – документ, содержащий информацию о со ставе сборки, представленную в виде таблицы. Спецификация оформляется рамкой и основной надписью. Она часто бывает многостраничной. Файл спецификации имеет расширение spw. Работа со спецификациями возможна только при наличии полнофункциональной версии Компас-График.

Текстовый документ – документ, содержащий преимущественно текстовую информацию. Текстовый документ оформляется рамкой и основной надписью. Он часто бывает много страничным. В текстовом документе могут быть созданы пояснительные записки, извещения, технические условия и т.п. Файл текстового документа имеет расширение kdw.

– Трехмерные модели

Деталь – трехмерная модель изделия, изготавливаемого из однородного материала, без применения сборочных операций. Файл детали имеет расширение m3d.

Сборка – модель изделия, состоящего из нескольких деталей с заданным взаимным положением. В состав сборки могут также входить другие сборки (подсборки) и стандартные из делия. Файл сборки имеет расширение a3d. Работа со сборками возможна только при наличии полнофункциональной версии Компас-График.

КОМПАС-ГРАФИК имеет настраиваемый оконный интерфейс, соответствующий стандартам Windows (рис. 1). Управление системой обеспечивается с помощью верхнего текстового меню, панелей кнопок, панели быстрого управления.

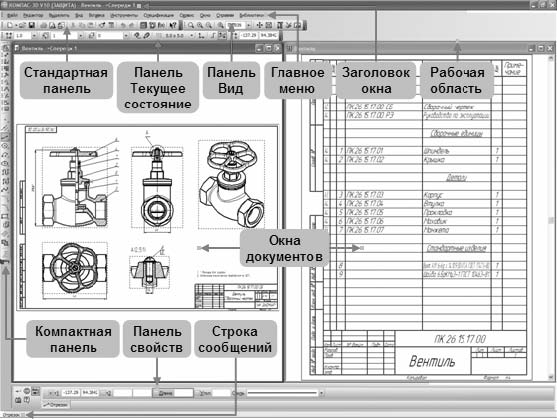

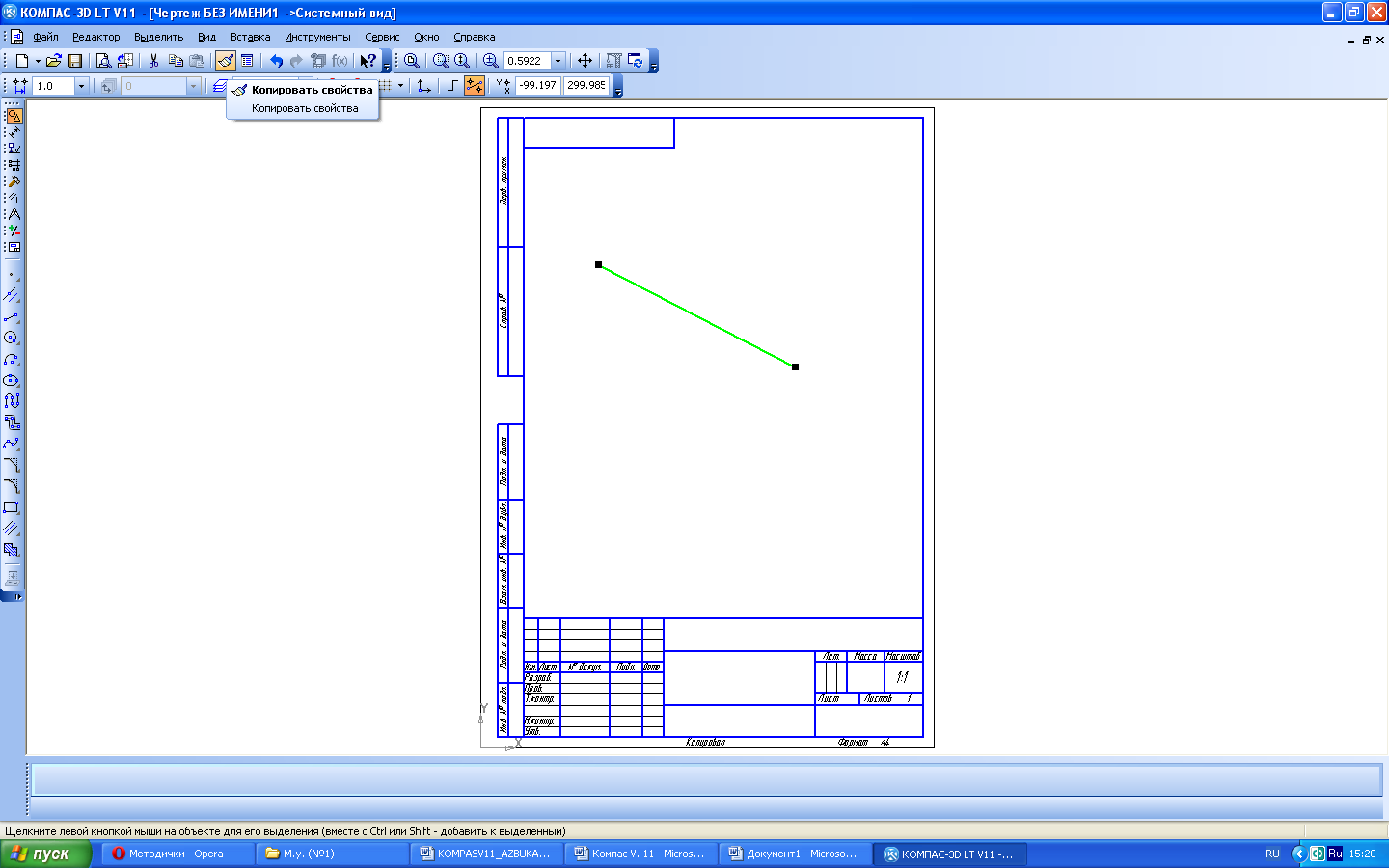

Рис. 1. Основные элементы окна Компас-График

2.1. Запуск системы Компас-График

Запуск системы КОМПАС-ГРАФИК в среде Windows осуществляется точно так же, как и запуск любых других Windows-приложений:

1. Используя меню «Пуск-Программы-Компас»;

2. Используя ярлык программы Компас-График на рабочем столе.

Кроме того, для работы с уже созданным в системе Компас-График файлом достаточно навести курсор мыши на этот файл и дважды щёлкнуть левой клавишей мыши. При этом операционная система автоматически найдёт прикладную программу, которая сможет открыть этот файл – Компас-График.

2.2. Основные элементы интерфейса системы

Компас-График

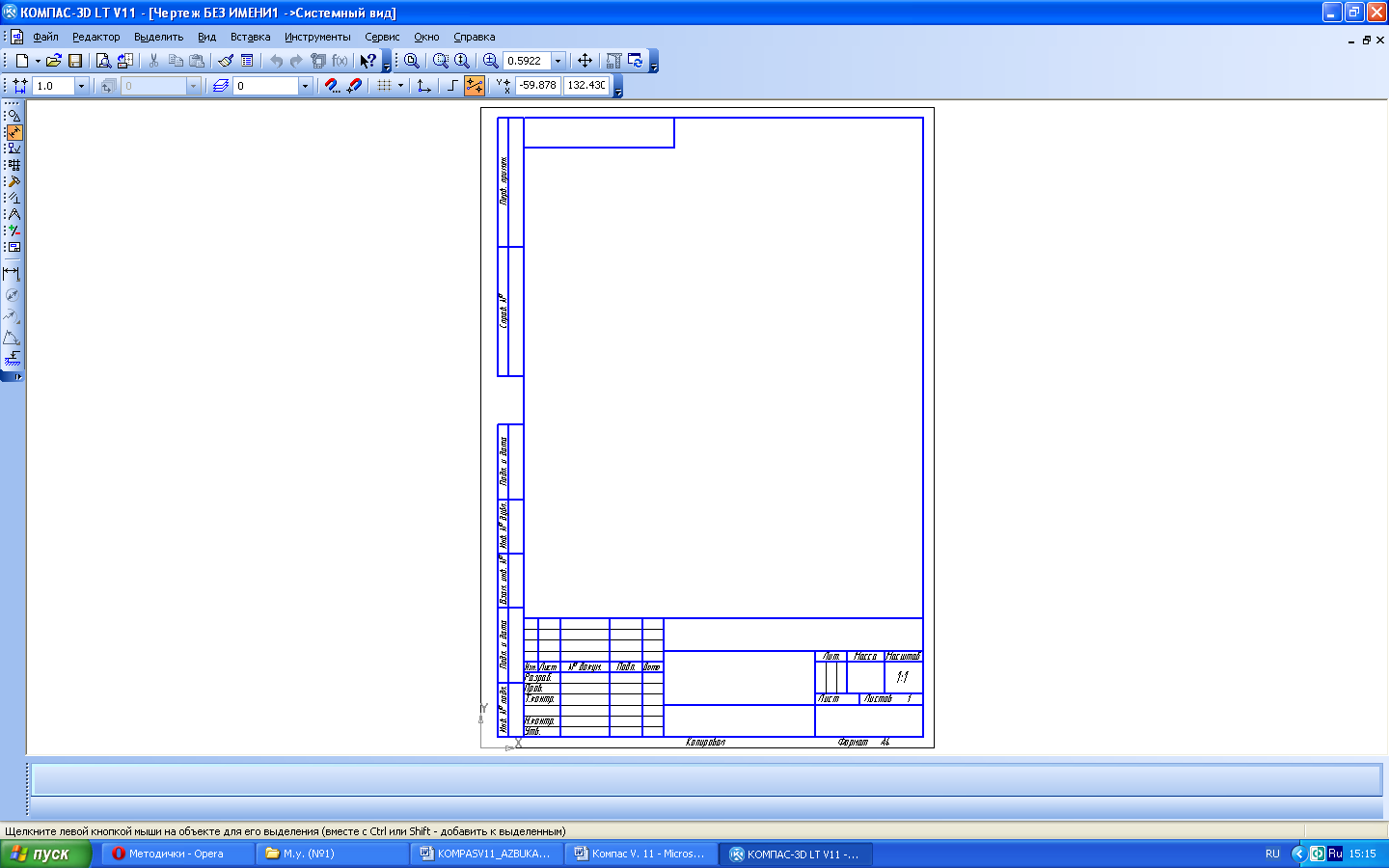

После запуска Компас-График Вы видите главное окно системы. Поскольку Компас-График является прикладной программой для Windows, его окно имеет стандартные элементы управления (рис. 1). КОМПАС-ГРАФИК - это программа для операционной системы Windows, поэтому при активации (запуске) он также оформляется в виде окна. Это окно имеет те же стандартные элементы управления, что и другие окна Windows (рис. 2).

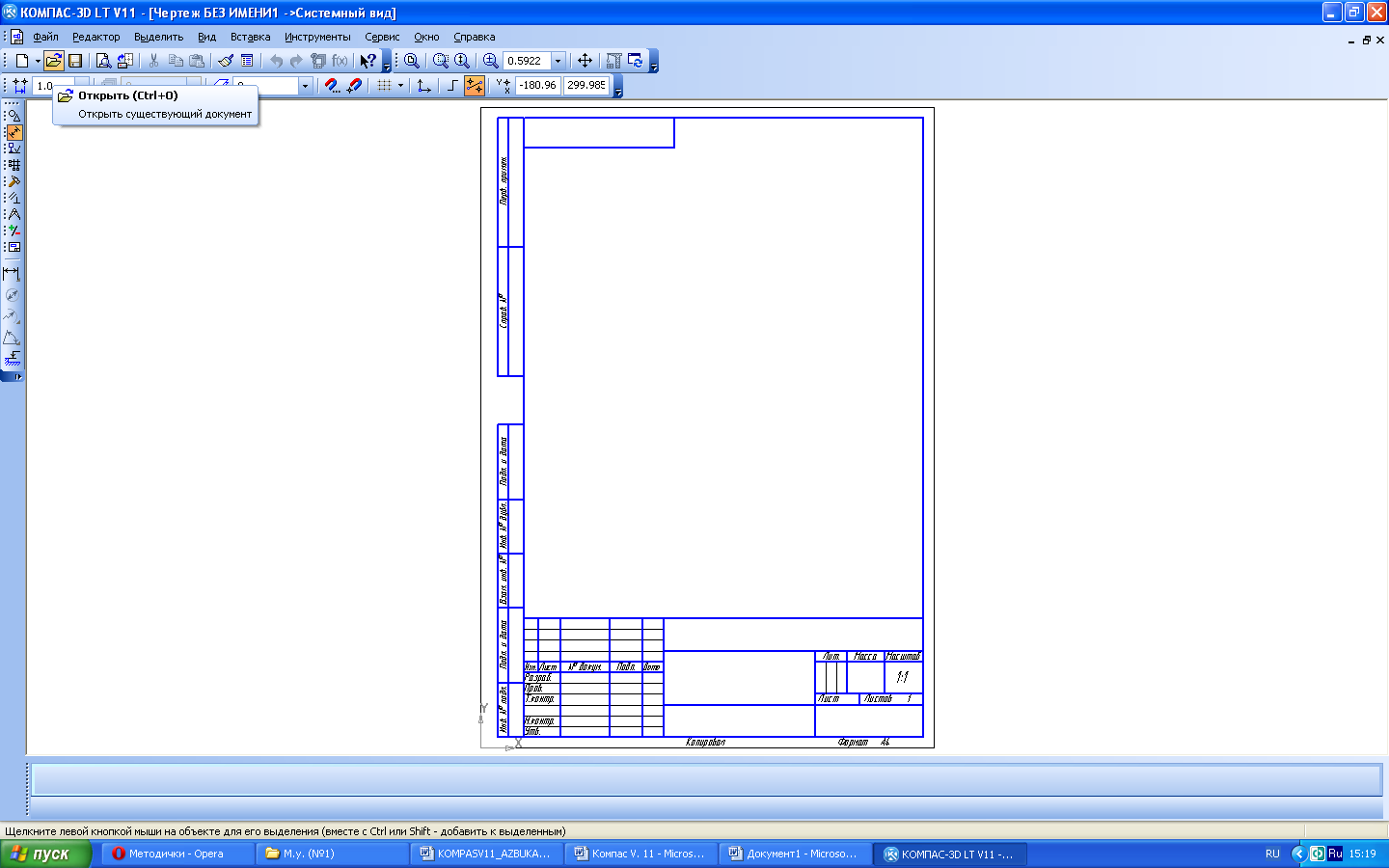

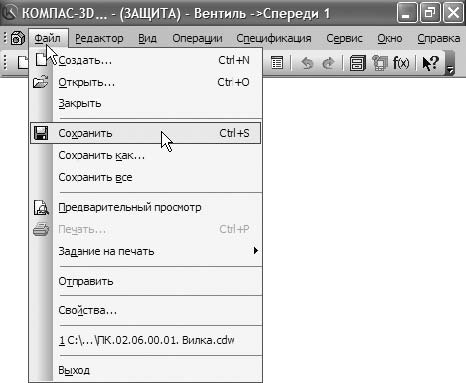

Рис. 2. Элементы управления Компас-График

В самой верхней части окна расположен заголовок, который отображает название программы, номер ее версии и имя текущего документа.

Главное меню расположено в верхней части программного окна, сразу под заголовком. В нем расположены все основные меню системы. В каждом из меню хранятся связанные с ним команды.

2.3. Панель управления

Панель управления расположена в верхней части окна системы сразу под Строкой меню (рис. 3).

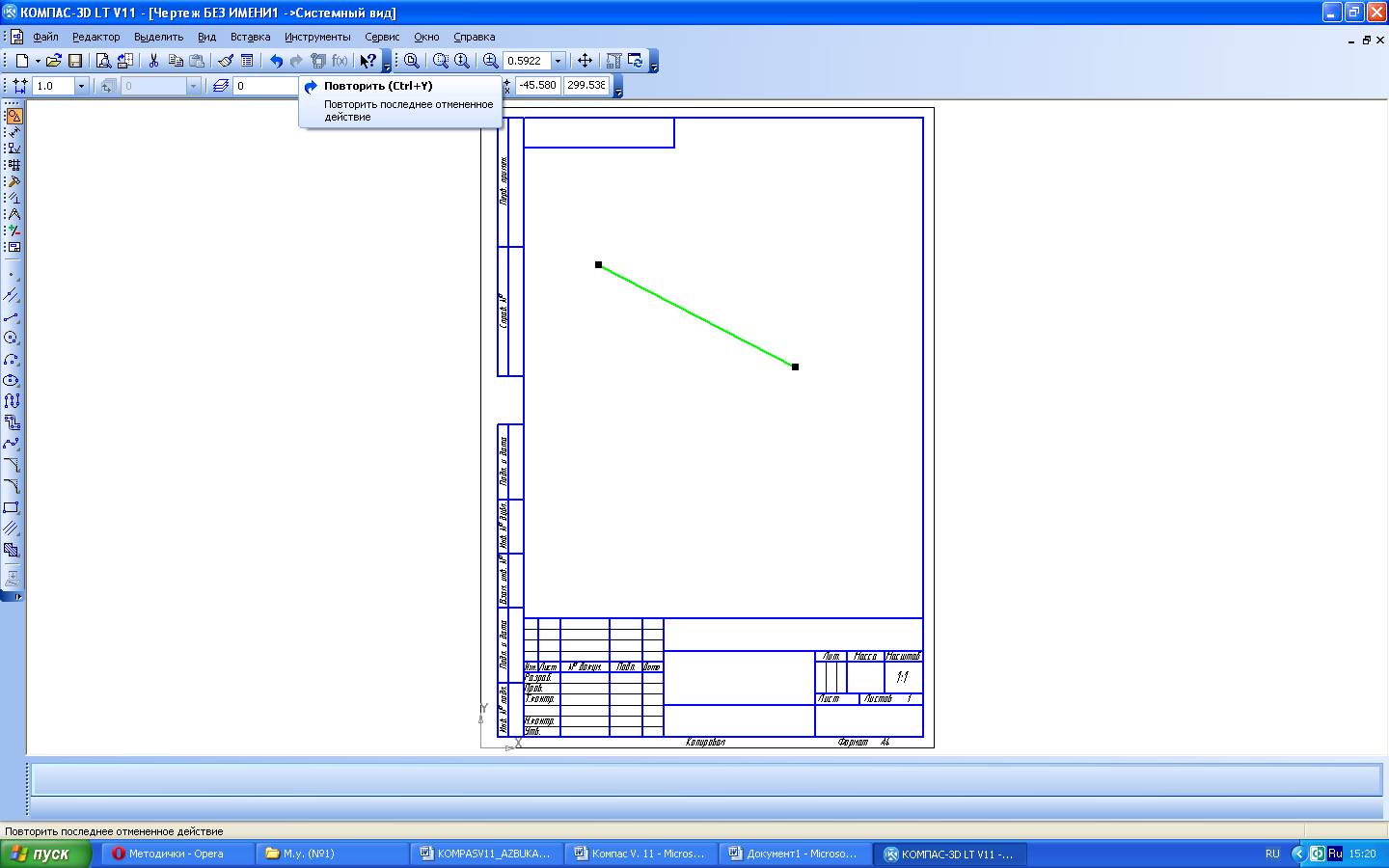

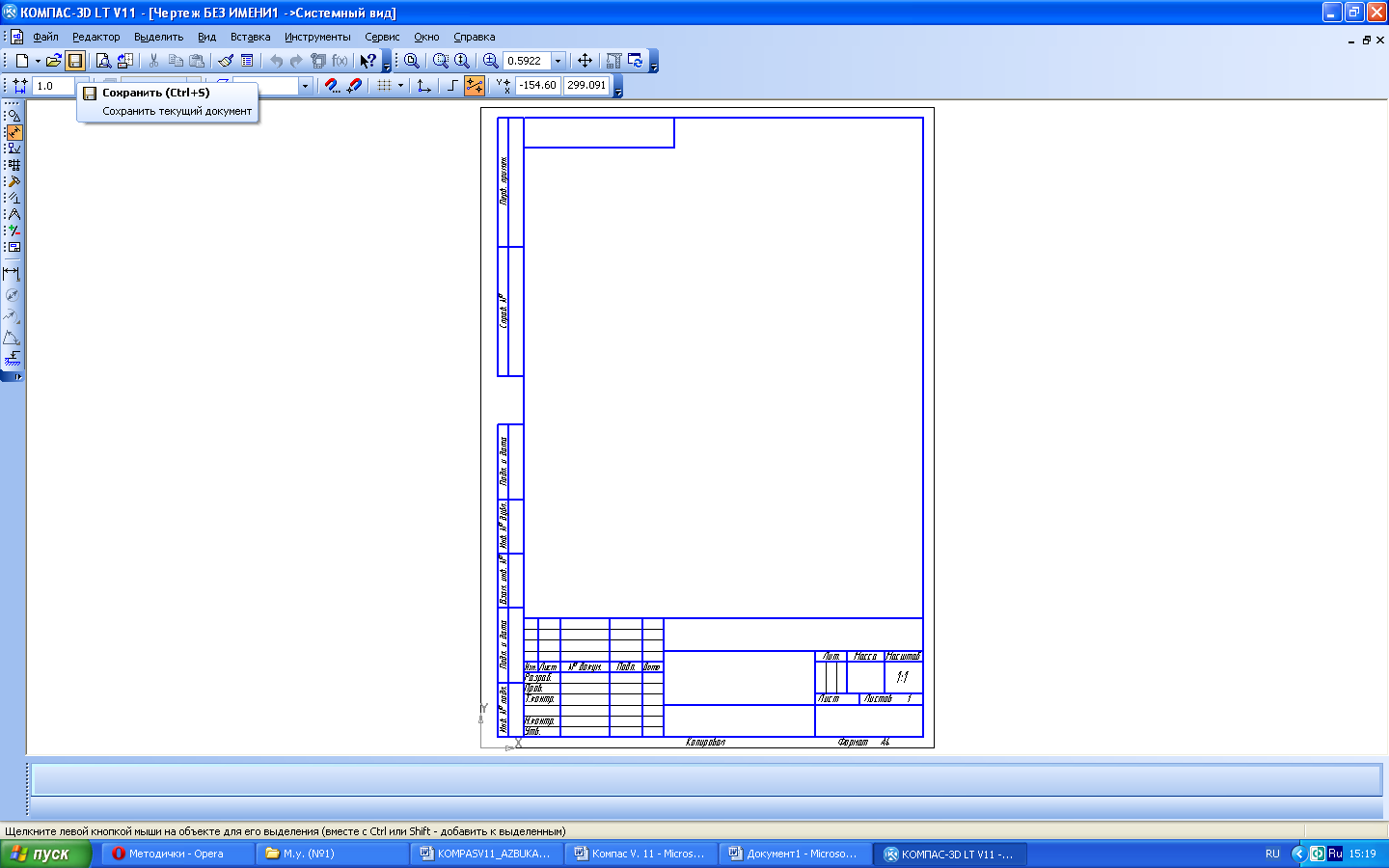

Рис. 3. Панель управления в режиме

редактирования чертежа

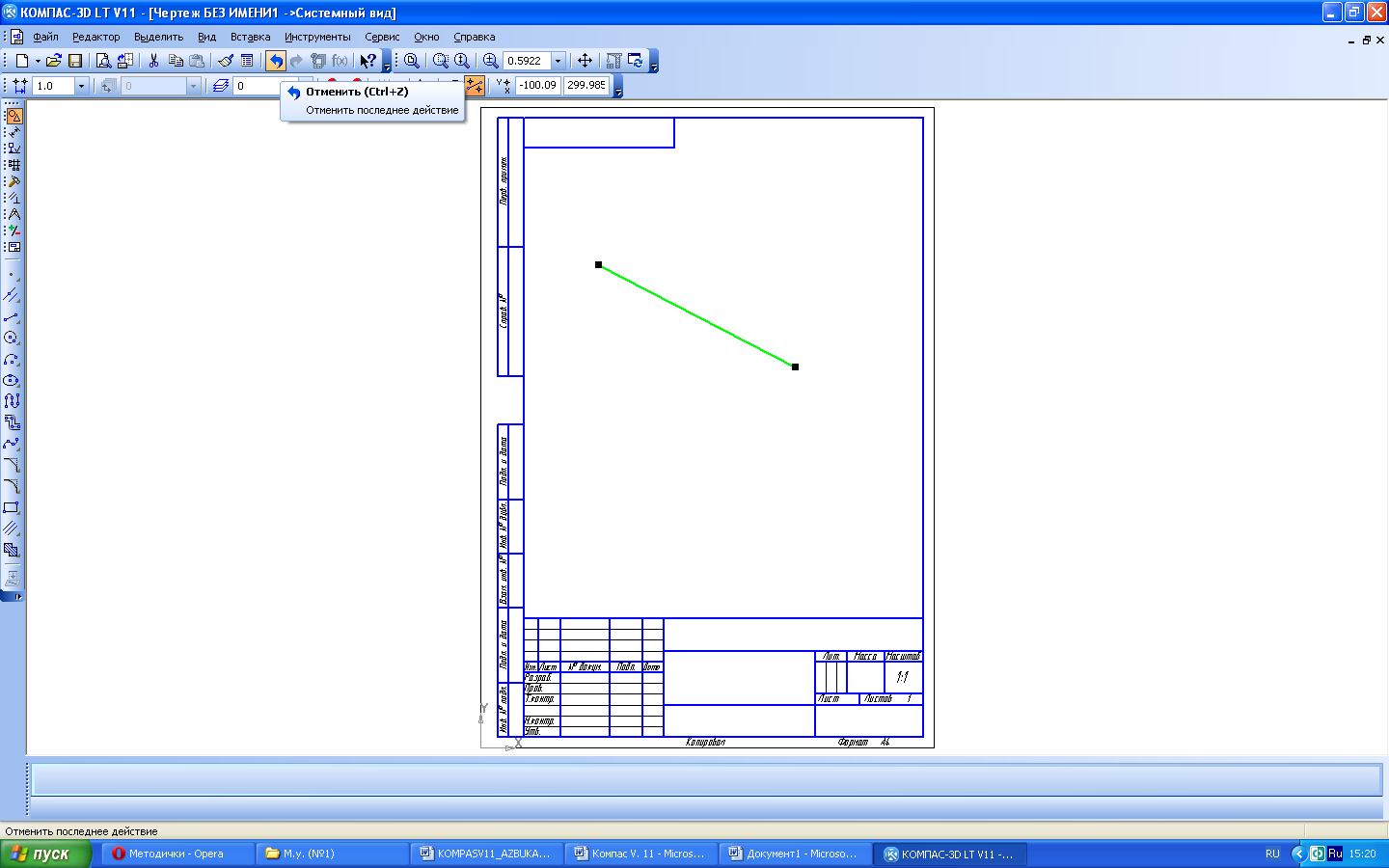

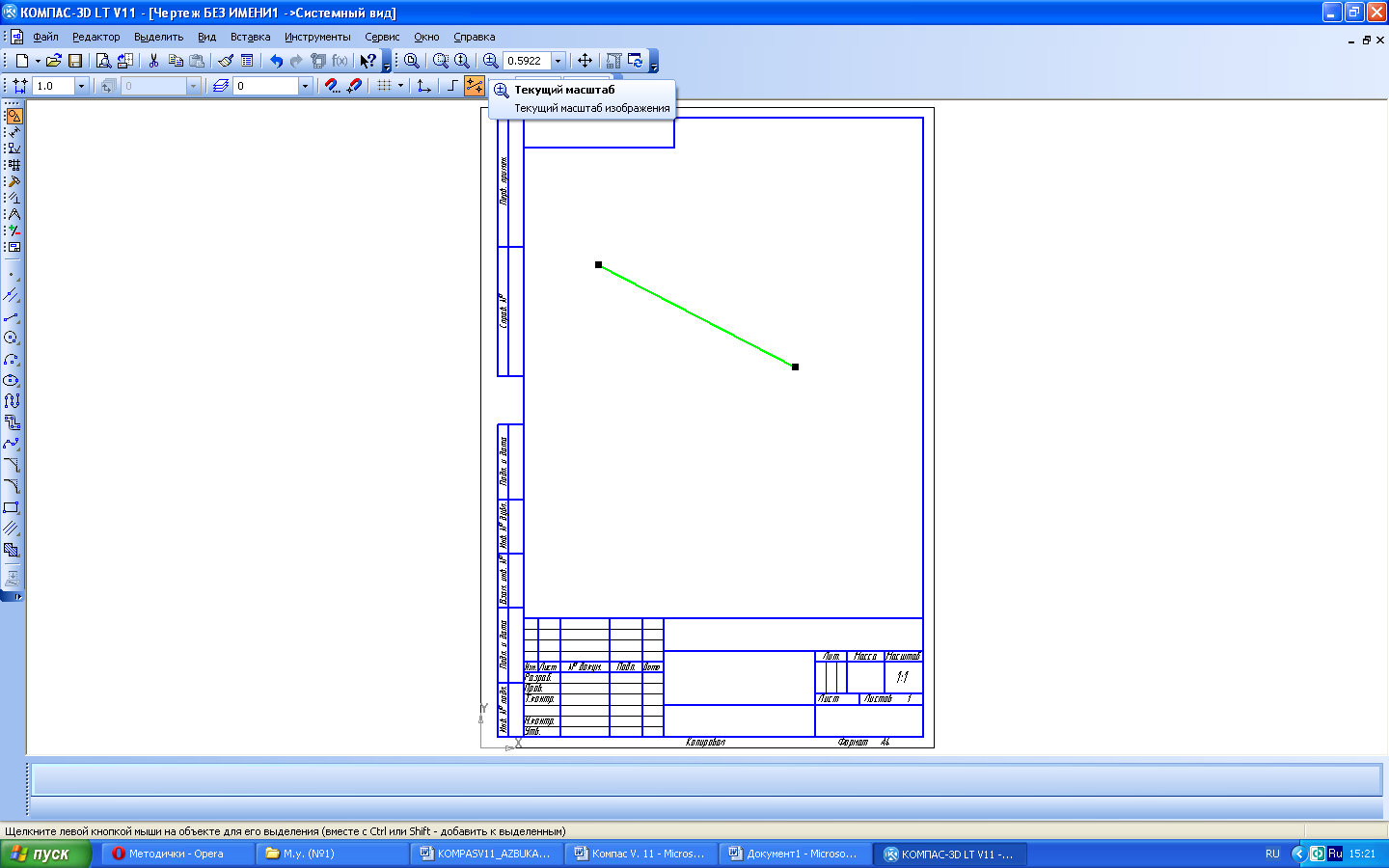

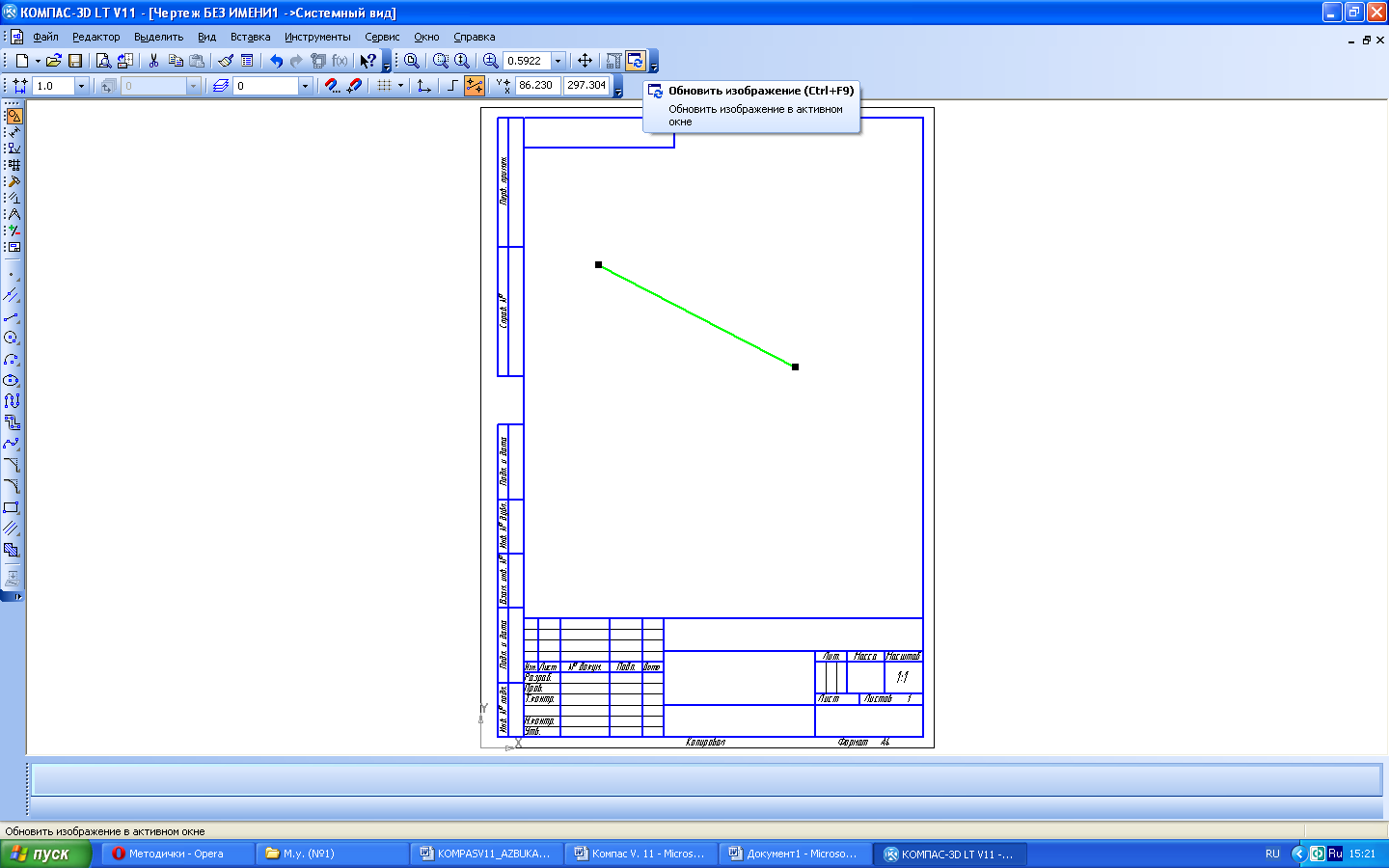

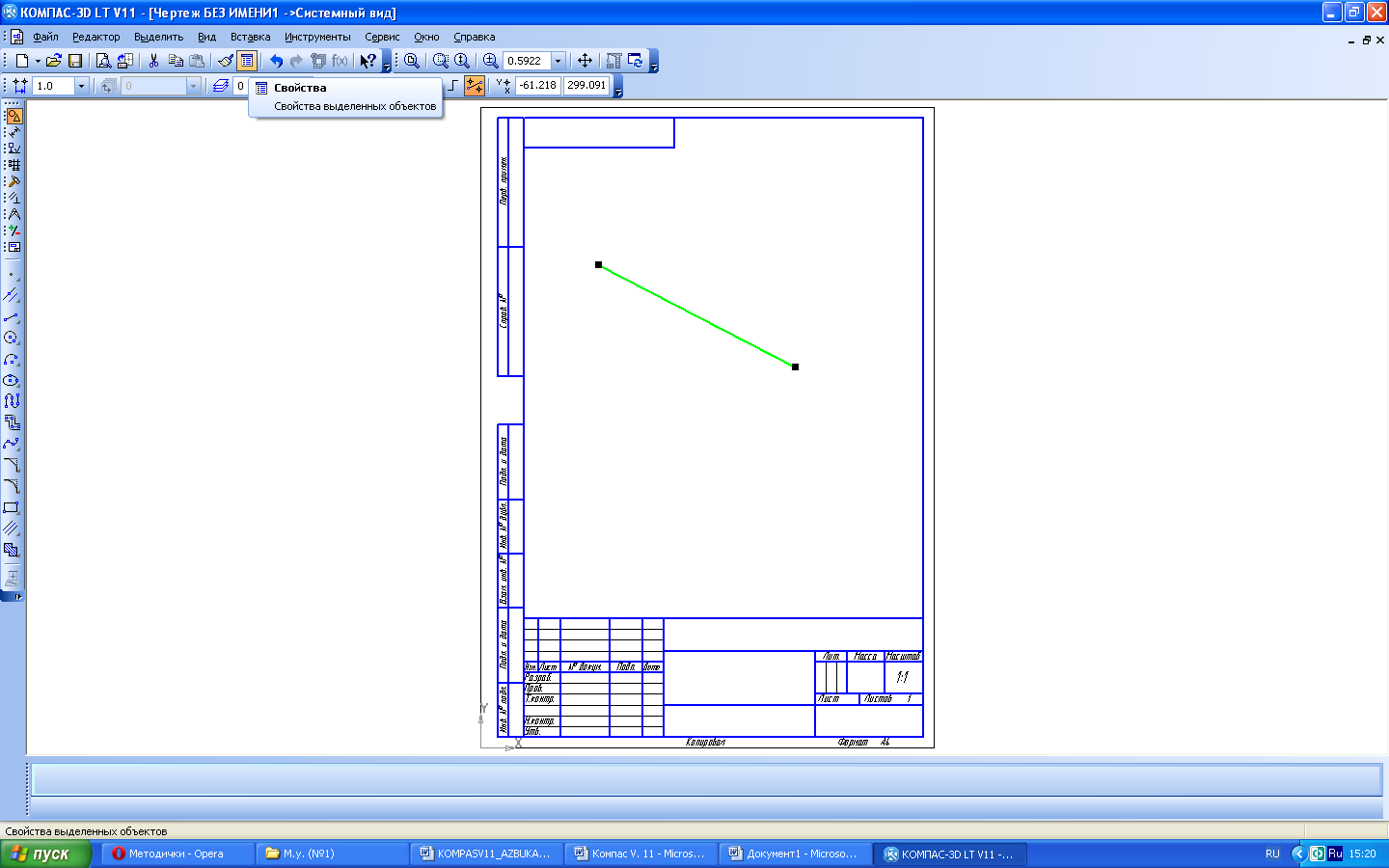

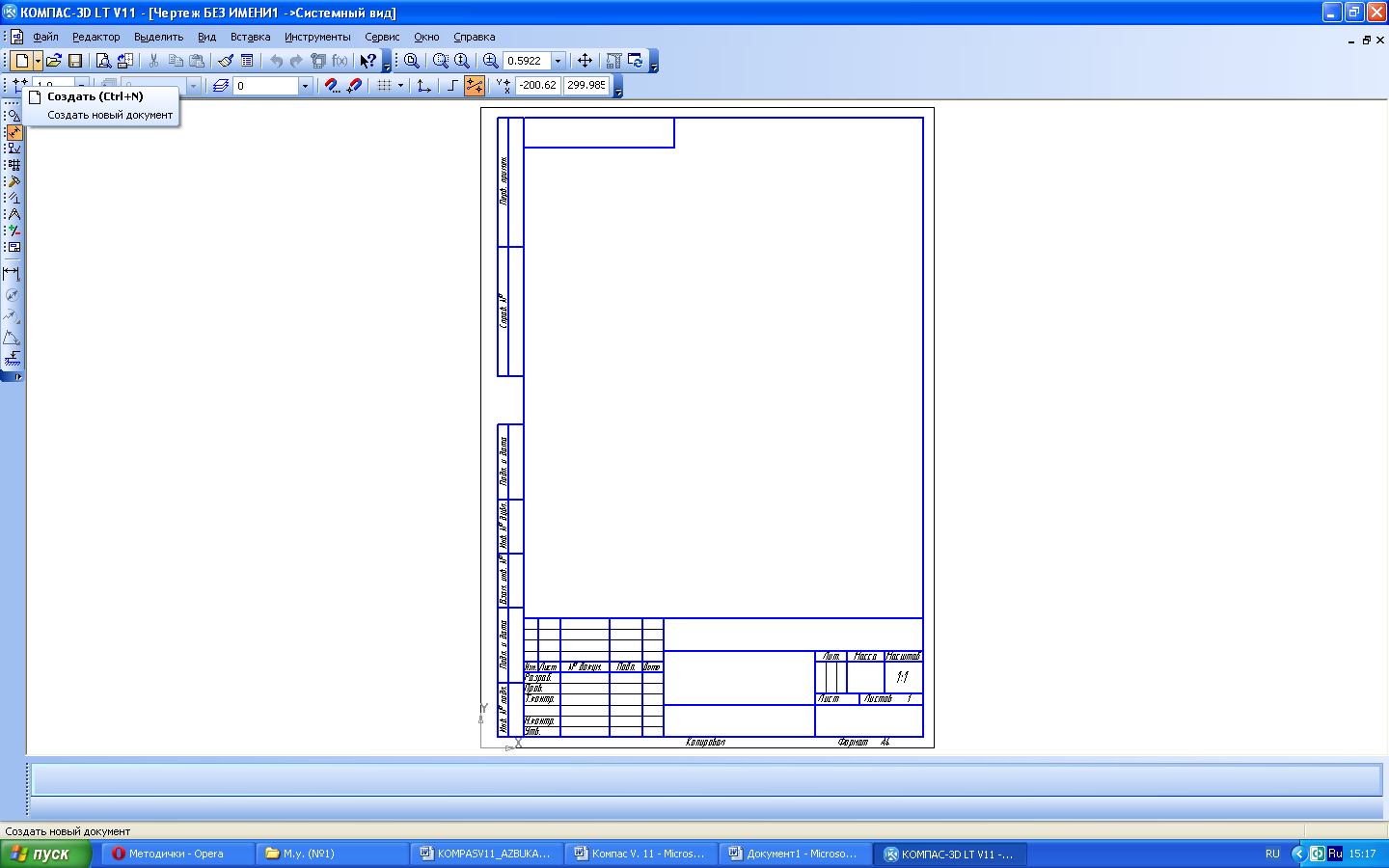

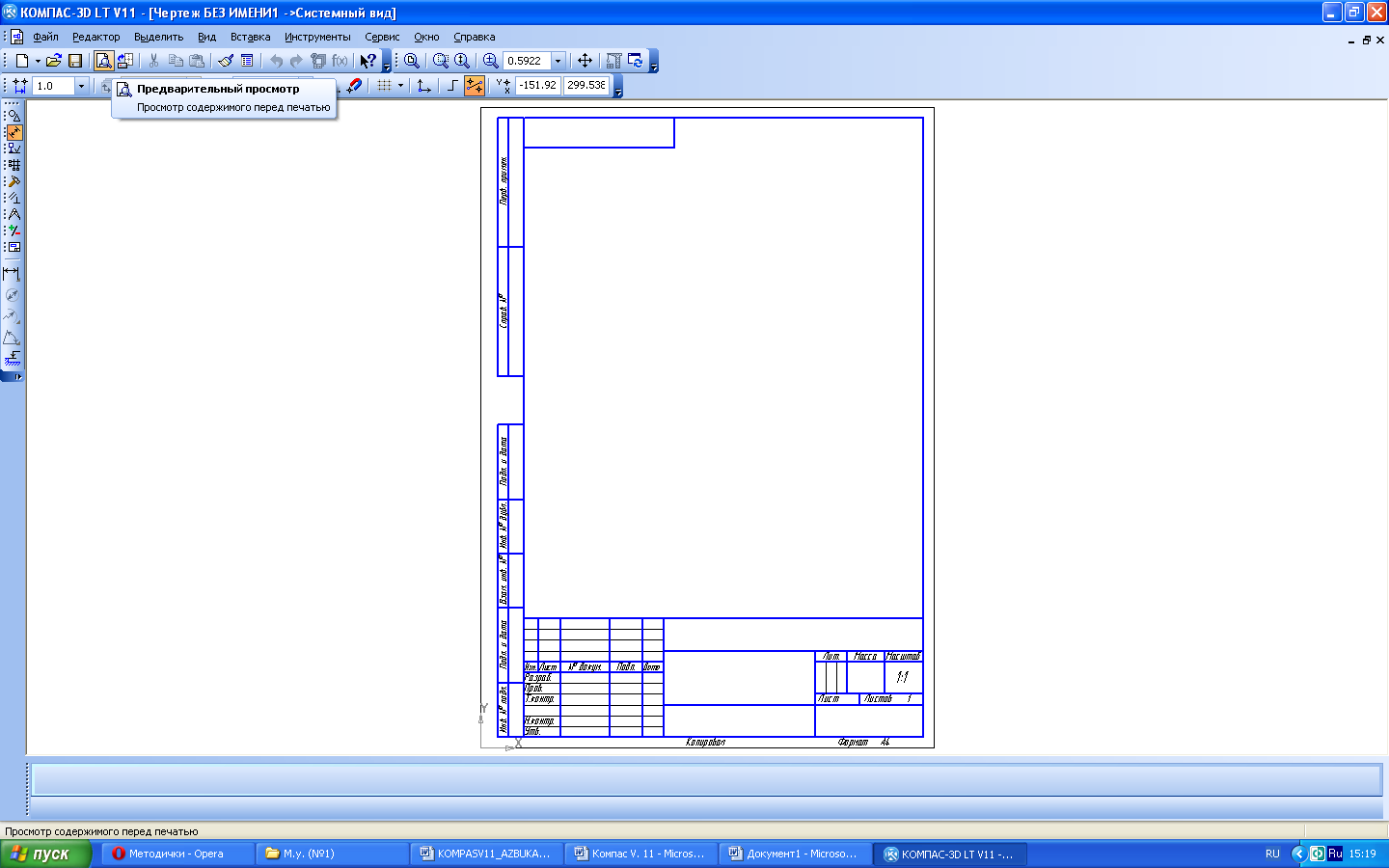

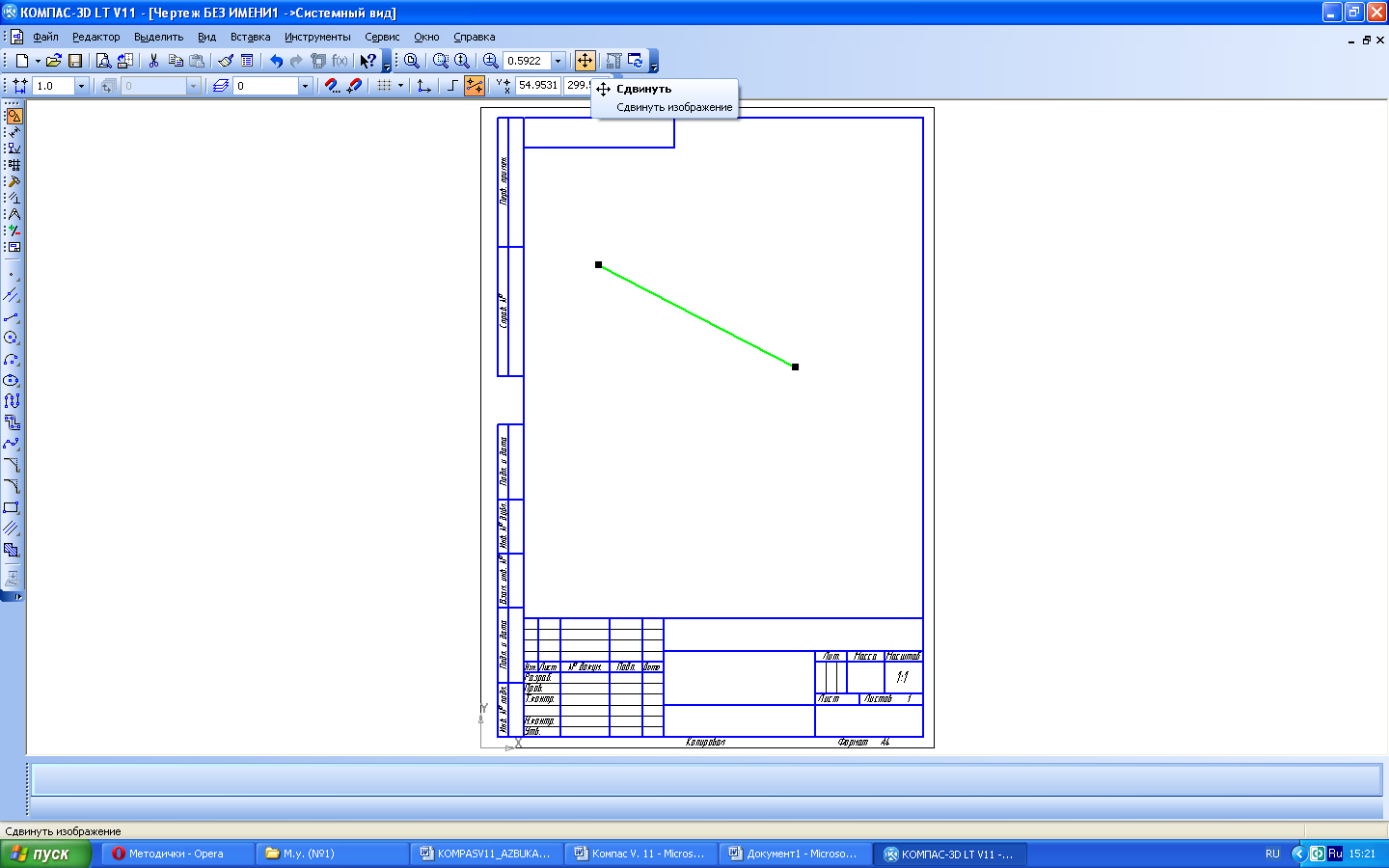

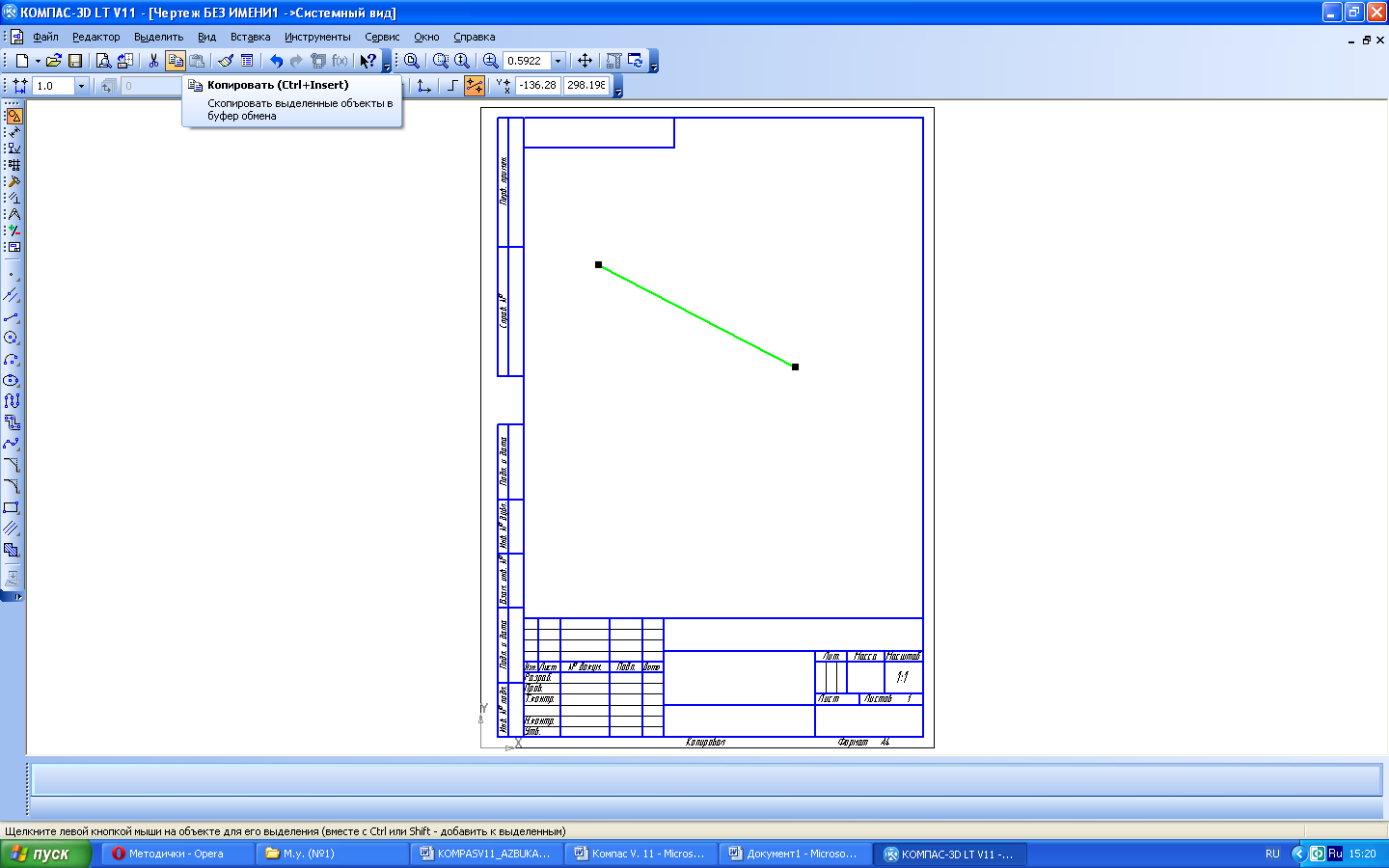

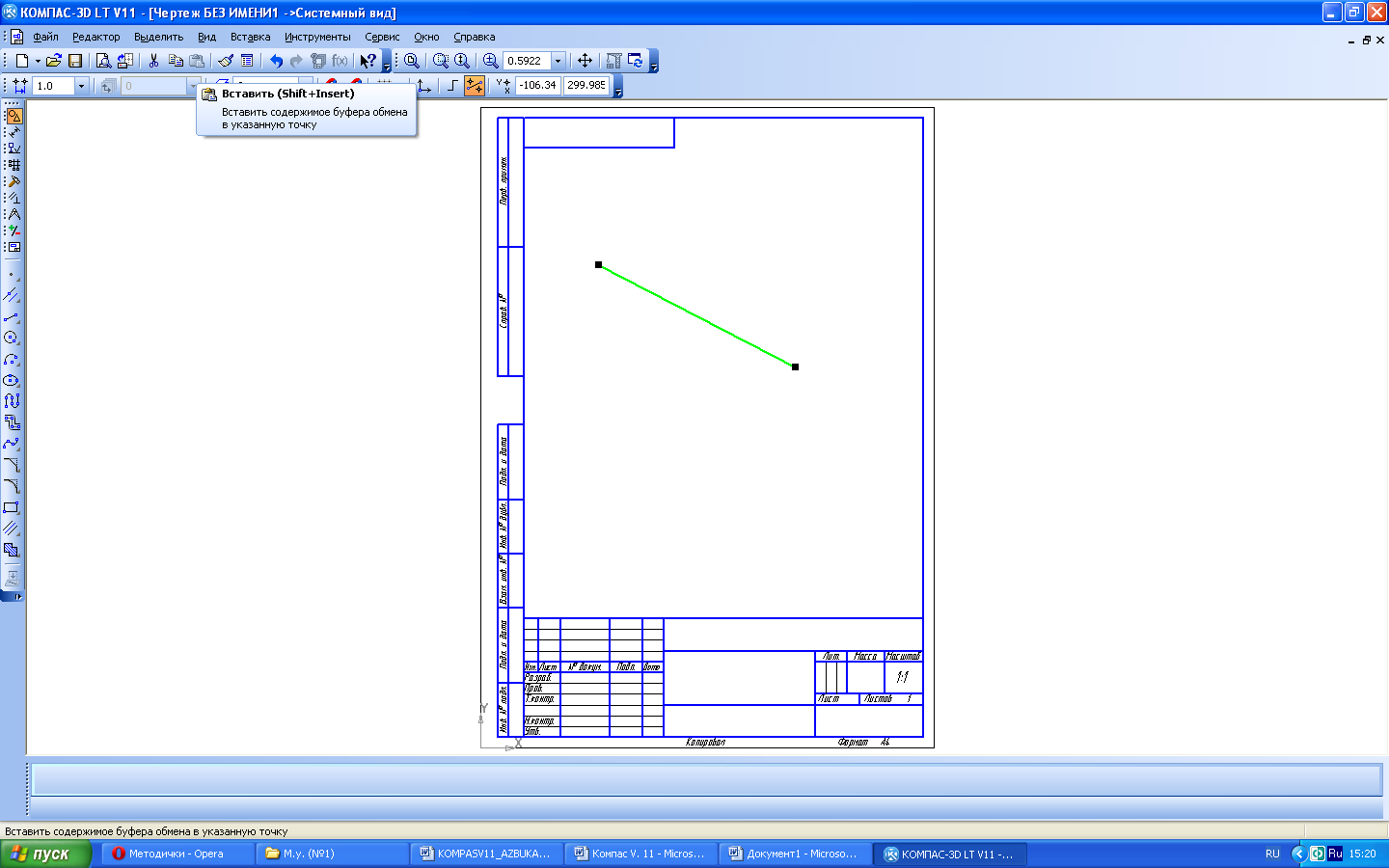

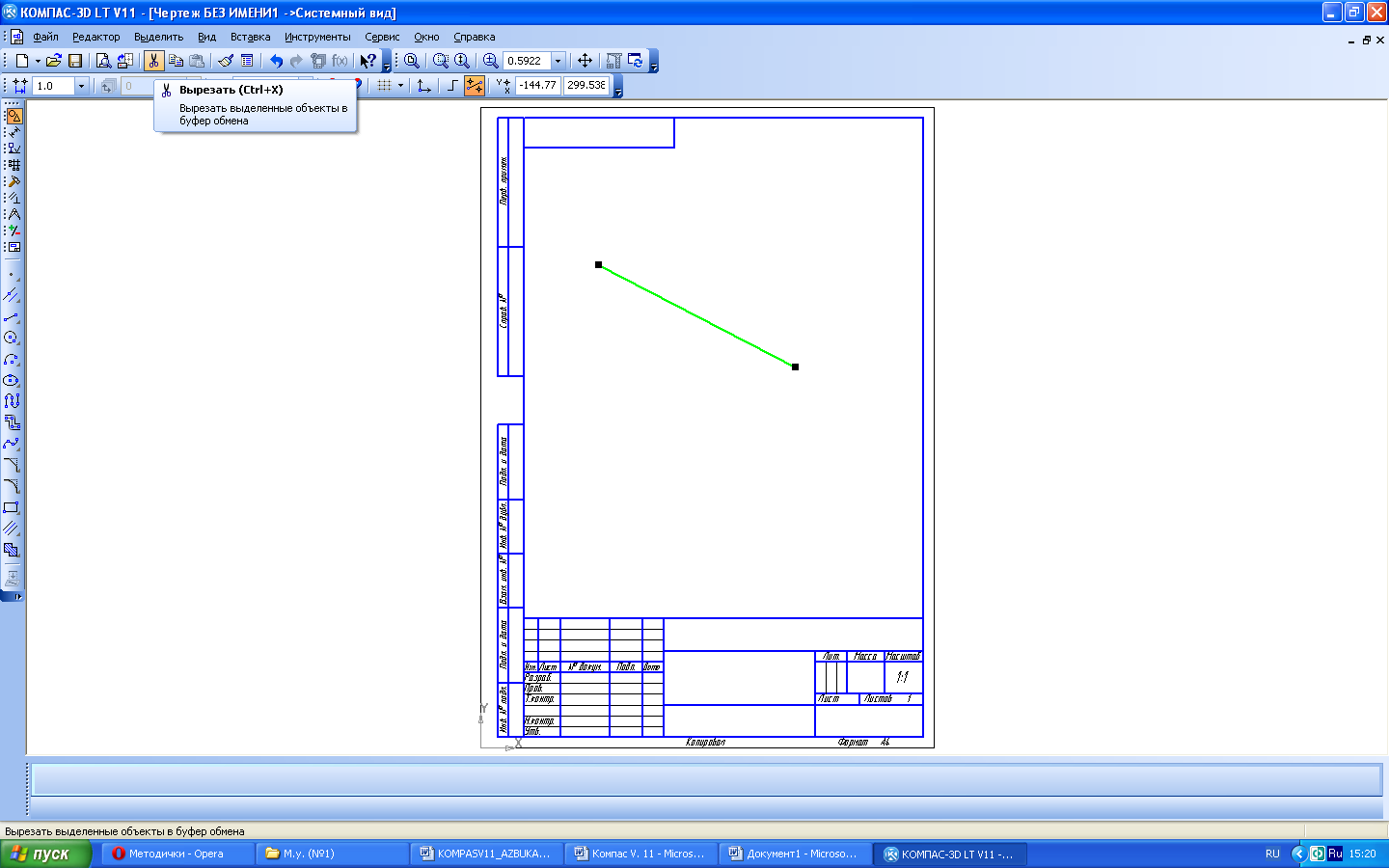

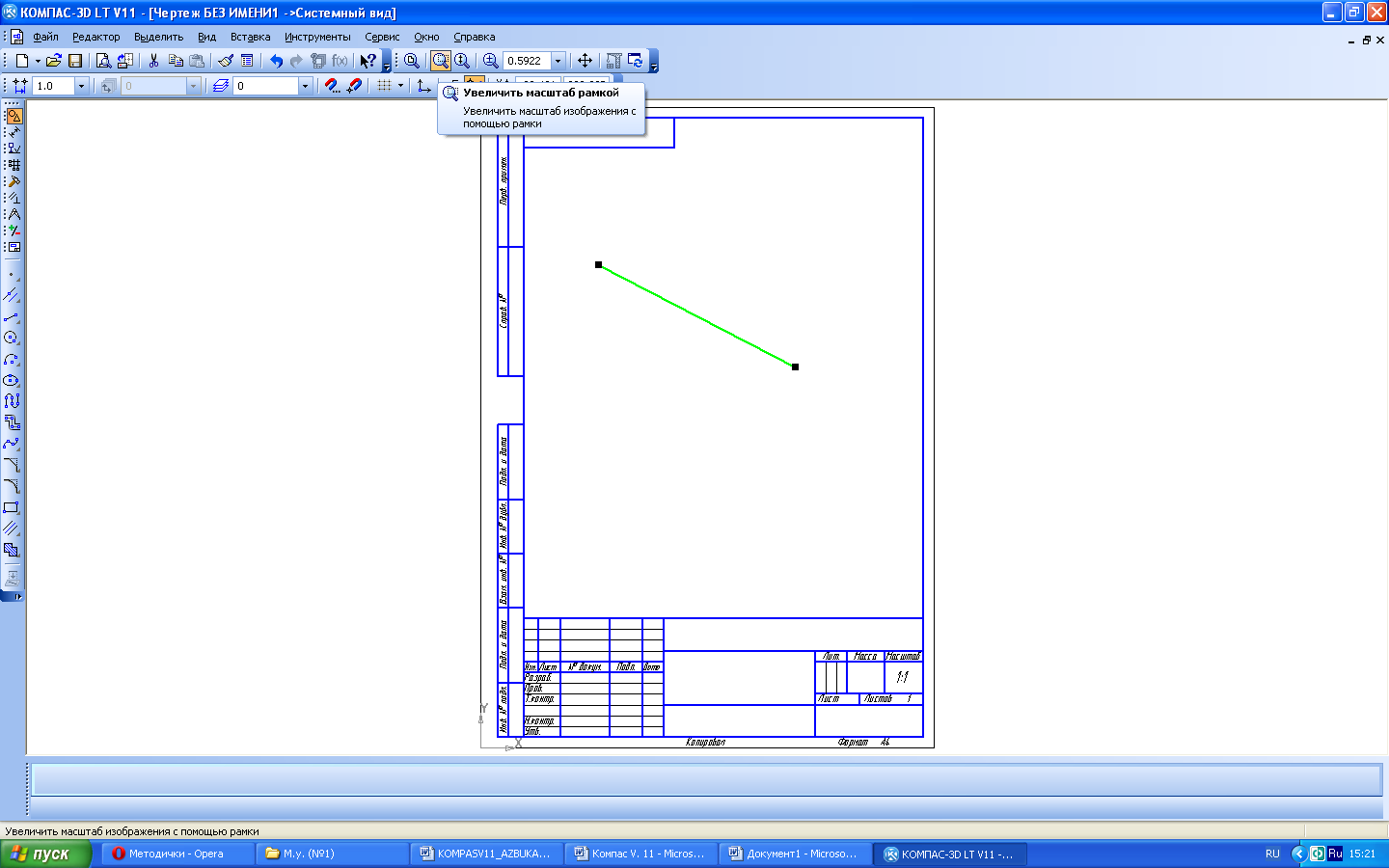

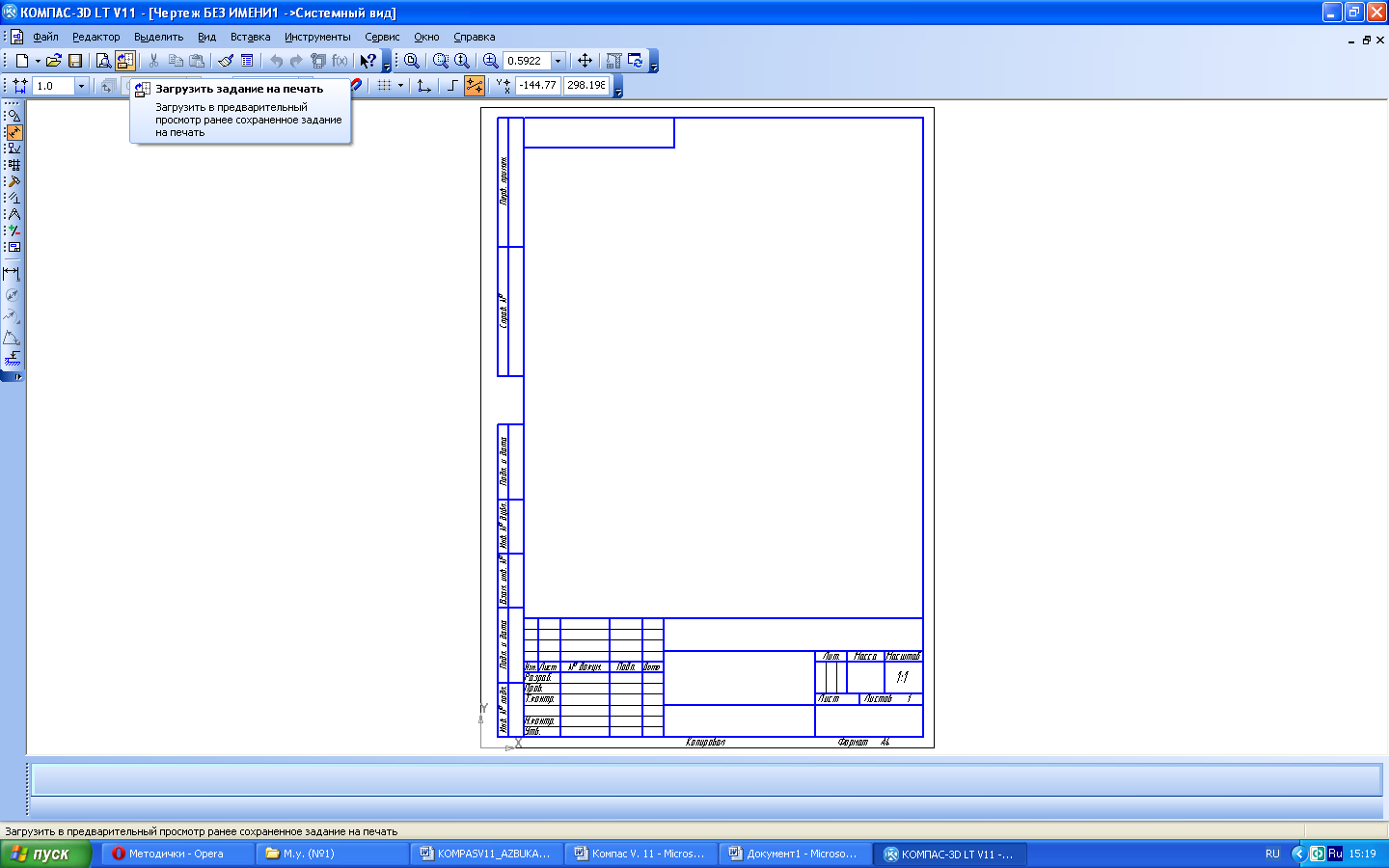

Эта панель представляет собой стандартную панель Windows-приложений, в ней собраны команды, которые наиболее часто употребляются при работе с Компас-График для управления документами (создание, открытие, печать, представление документа на дисплее). Назначение каждой кнопки представлено в таблице.
