Контрольная работа: Создание приложения в инструментальной графической среде
Создание приложения в инструментальной графической среде
задание 1. СОЗДАНИЕ
ПРОЕКТА В СРЕДЕ ISаGRAF НА ЯЗЫКЕ FBD
Цель: знакомство со средой программирования промышленных контроллеров ISaGRAF версии 3.4 и языком программирования FBD.
Разработать приложение на языке FBD, реализующее
вычисление следующих арифметических и логических выражений (табл. 1).
Таблица 1
|
№ |
Задание 1 |
Задание 2 |
|
6 |
|
|
Тест № 1

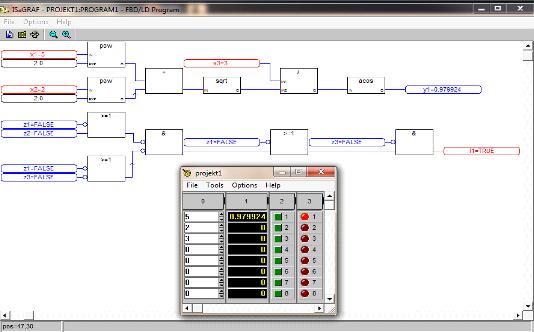

Задаём переменным х1, х2, х3 произвольные
значения. Логические переменные z1,
z2, z3
имеют значения false .

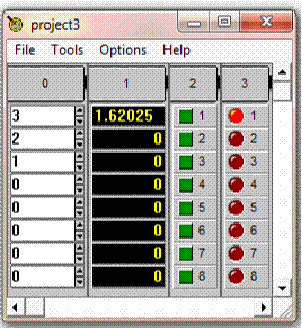

Проверка: Программой
“Maple”
Результат совпадает.

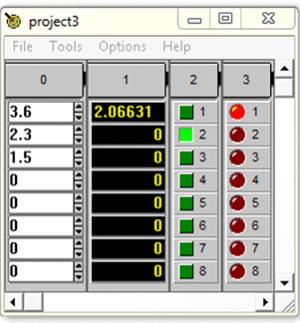

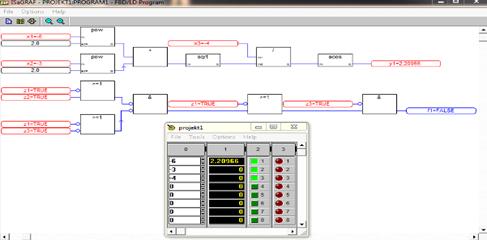

Тест № 2. Изменяем значения переменных х1, х2,
х3, а логические переменные z1,
z2 переводим в
значение true.
Проверка: Программой
“Maple”
Результат совпадает.
Тест № 3 Еще раз изменяем значения входных переменных.
графический программирование контроллер арифметический
Проверка: Программой
“Maple”
Результат совпадает.
задание 2. СОЗДАНИЕ
ПРОЕКТА В СРЕДЕ ISаGRAF НА ЯЗЫКЕ LD
Цель: знакомство со средой программирования промышленных контроллеров ISaGRAF версии 3.4 и языком программирования LD.
Разработать приложение на языке LD,
реализующее вычисление следующих арифметических и логических выражений (табл.
2).
Таблица 2
|
№ |
Задание 1 |
Задание 2 |
|
6 |
|
|
Тестирование программы и проверка полученных результатов.

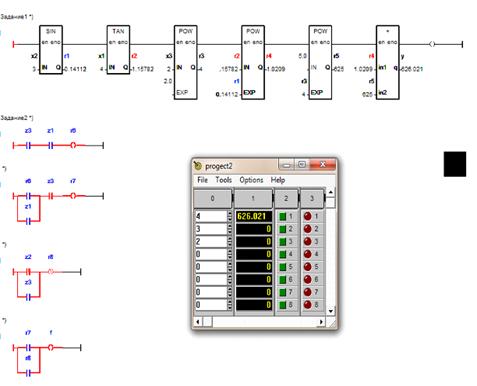

Тест № 1

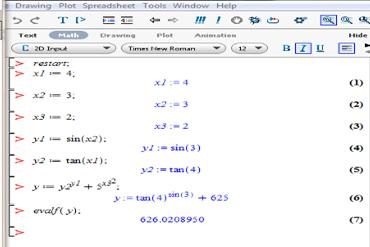

Проверка: Программой “Maple”
Результат совпадает.

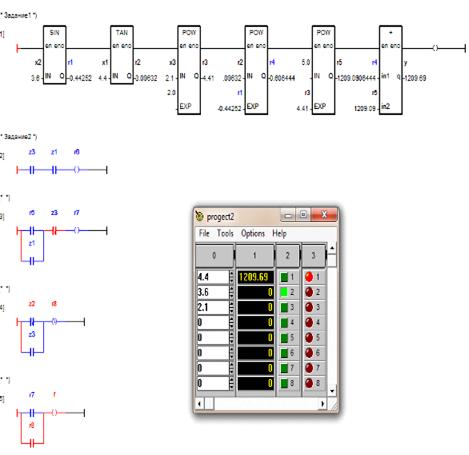

Тест № 2
Проверка: Программой “Maple”
Результат совпадает.

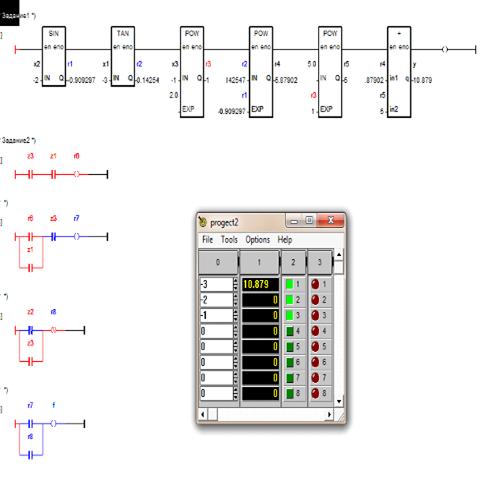

Тест № 3
Проверка: Программой
“Maple”
Результат совпадает.
задание 3. СОЗДАНИЕ
ПРОЕКТА В СРЕДЕ ISаGRAF НА ЯЗЫКЕ ST
Цель: знакомство со средой программирования промышленных контроллеров ISaGRAF версии 3.4 и языком программирования ST.
Разработать приложение на языке ST, реализующее вычисление следующих арифметических и логических выражений (табл. 3).

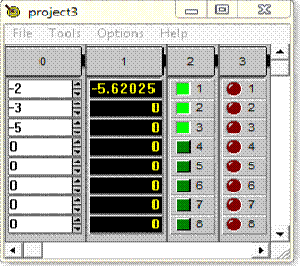

Тест № 1
Таблица 3
|
№ |
Задание 1 |
Задание 2 |
|
6 |
|
|
Проверка: Программой
“Maple”
Результат совпадает.
Тест№ 2
Проверка: Программой
“Maple”
Результат совпадает.
Тест № 3
Проверка: Программой
“Maple”
Результат совпадает.
задание 4. СОЗДАНИЕ
ПРОЕКТА В СРЕДЕ ISаGRAF НА ЯЗЫКЕ IL
Цель: знакомство со средой программирования промышленных контроллеров ISaGRAF версии 3.4 и языком программирования IL.
Разработать приложение на языке IL, реализующее вычисление следующих арифметических и логических выражений (табл. 4).
Таблица 4
|
№ |
Задание 1 |
Задание 2 |
|
6 |
|
|

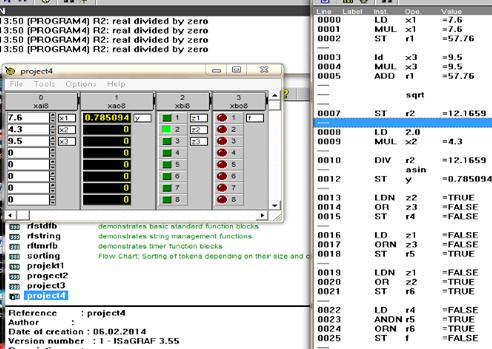

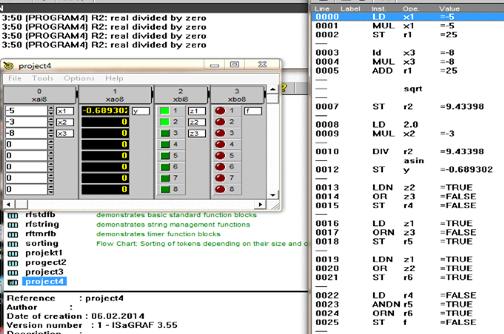

Тест № 1
Проверка: Программой
“Maple”
Результат совпадает.

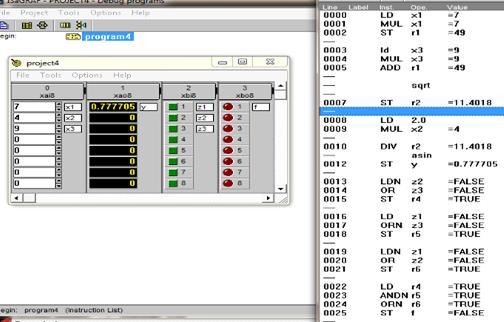

Тест № 2
Проверка: Программой
“Maple”
Результат совпадает.
Тест № 3
Проверка: Программой
“Maple”
Результат совпадает.
