к измерениям сводится к предварительной настройке его на номинальный (установочный) размер.

Преимущества: высокая производительность при массовом и серийном производстве; достаточная точность измерения.

Недостатки: большие потери времени на настройку прибора при единичном измерении.

6.3. Подготовка нутромера к измерениям

Сборка нутромера проводится в следующей последовательности:

вставить индикатор в отверстие трубчатого корпуса так, чтобы стрелка сделала 1–1,5 оборота и закрепить стопорный винт;

подобрать нужную вставку и ввернуть ее с шайбой или без нее в некоторых конструкциях необходимо установить нужный вылет вставки и законтрить гайкой;

проверить реакцию индикатора на нажатие измерительного стержня, после снятия усилия стрелка должна возвращаться в первоначальное положение.

настройка индикатора на ноль: поставить державку на плоскость стола;

вставить боковики так, чтобы криволинейные поверхности (если они есть) находились вверху и располагались наружу; составить необходимый блок мер, поместить его между

боковинами и зажать винтом.

Настройка на ноль является наиболее ответственной операцией, ее лучше выполнять вдвоем. Главное, добиться взаимно-перпендикулярного расположения оси вставки, измерительного стрежня и плоскостей отверстия. Перпендикулярность достигается путем медленного, плавного перемещения трубчатого корпуса в плоскости державки. Момент остановки стрелки является предельной точкой, т.е. нулем. Вращая ободок 6, установить ноль шкалы (рис. 6.5).

Отсчет показаний производят по внешней шкале, если стрелка отклоняется вправо от нуля, то оно берется со знаком

76

минус. Отсчет показаний при отклонении стрелки влево производят по внутренней шкале и берут со знаком плюс. Перемещение измерительного стержня на целое число миллиметров отсчитывается стрелкой указателя оборотов по малой шкале. Примеры отсчета показаний при настройке нутромера на блок мер размером 68 мм показаны на рис. 6.6.

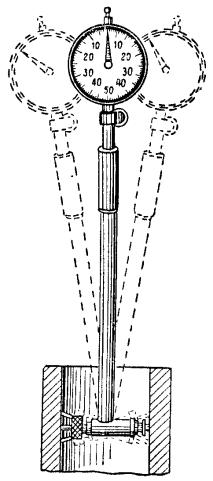

Рис. 6.5. Установка нутромера на точный размер

77

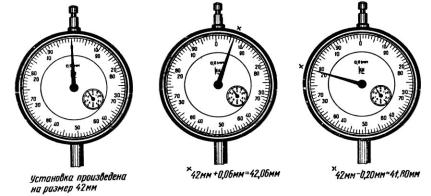

Рис. 6.6. Примеры отсчета показаний [8]

6.4. Содержание работы и порядок выполнения

6.4.1. Настройка индикаторного нутромера на номинальный размер

1.Измерить штангенциркулем диаметр D контролируемого отверстия. Этот размер будет являться номинальным (установочным) для настройки. Например: D = 10,0 мм.

2.Собрать из концевых мер этот размер и установить собранный блок между боковинками в державку. Или установить этот размер на микрометре аналогичного или более высоеого класса точности.

3.Задвигая и выдвигая измерительный стержень измерительного устройства индикаторного нутромера, добиться, чтобы маленькая стрелка индикаторной головки находилась посередине между первым и вторым делениями.

4.Зафиксировать положение сменной вставки специальным ключом.

5.Установить нутромер в аттестованное установочное кольцо.

6.Вращая подвижный циферблат индикатора, подвести к большой стрелке нулевое деление.

78

6.4.2. Задание 1

Проверить шкалу индикаторного нутромера с шагом 0,05 мм для определения его погрешности:

-проверку погрешности нутромера провести при измерении следующих размеров блока концевых мер: D – 0,2; D – 0,15; D – 0,1; D – 0,05; D; D + 0,05 D + 0,1; D + 0,15; D + 0,2.

(См. табл. 6.1 аттестата, строка 1). В примере D = 11,0 мм.

-подсчитать относительный размер в поверяемых точках (см. табл. 6.1, строка 2). Количественно он равен (мкм): –200 (–0,2 мм); –150; –100; –50; 0; +50; +100; +150; +200;

-контролируемые размеры последовательно собрать из концевых мер в блоки;

-каждый полученный размер установить в державку с боковинками и замерить индикаторным нутромером;

-снять показания с прибора на глаз с точность до 0,005 мм. Результаты занести в табл. 6.1, строка 3;

-подсчитать величину погрешности измерения (абсолютное значение разности относительного размера и показания прибора). Результаты занесите в табл. 6.1, строка 4;

-определить величину поправки и ее знак. Результаты за-

несите в табл. 6.1, строка 5.

Таблица 6.1

Аттестат на индикаторный нутромер № 857677 с пределами измерениями от 10 до 18 мм и ценой деления 0,01 мм.

79

6.3.3. Задание 2

По результатам таблицы аттестата построить график

Рис. 0.7. График поправок

По оси ординат (X) откладываем значения относительного размера (строка 2 табл. 6.1), а по оси абсцисс (Y) – значения поправок (строка 5 табл. 6.1). Кривая поправок позволяет определить знак погрешности, которую имеет индикаторный нутромер на нормируемом участке ± 200 мкм (±0,2 мм.)

Вопросы для самопроверки

1.Какие существуют методы измерения размеров, их сущность и область применения?

2.Что называется измерительными головками и индика-

торами?

3.Типы измерительных головок, их точность и сфера применения.

4.Устройство индикатора часового типа, его преимущества и недостатки.

5.Принцип действия рычажно-пружинных головок, их преимущества и недостатки.

6.Что показывает кривая поправок?

7.Устройство индикаторных нутромеров, их преимущества и недостатки, сфера применения.
