ТИП реле

Обозначение ТУ

РПК 30

Классификация реле

Электромагнитное, постоянного тока, низкочастотное, поляризованное, двустабильное

Характеристика

конструкции и реле

С сигнальными контактами герметичное в металлическом корпусе

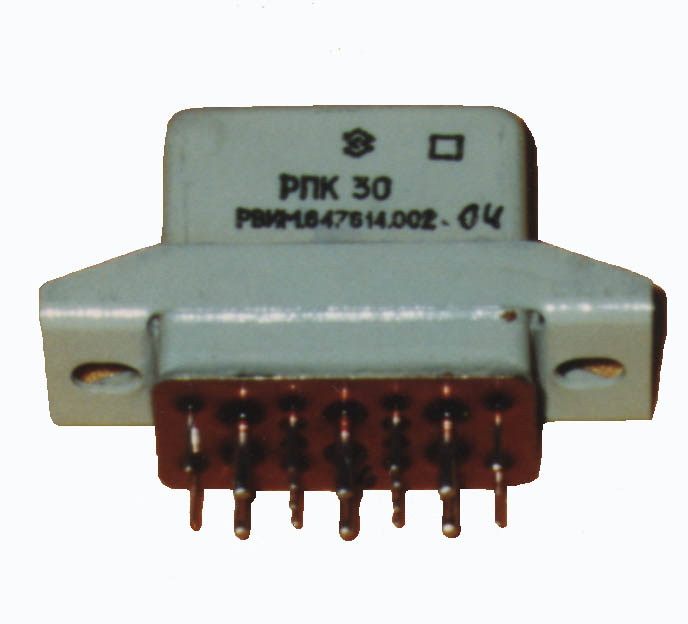

Внешний вид

и основные размеры

(длина* ширина* высота\ масса

без учета размеров крепления и длины выводов)

29,515,527,5(мм) \ 40 г

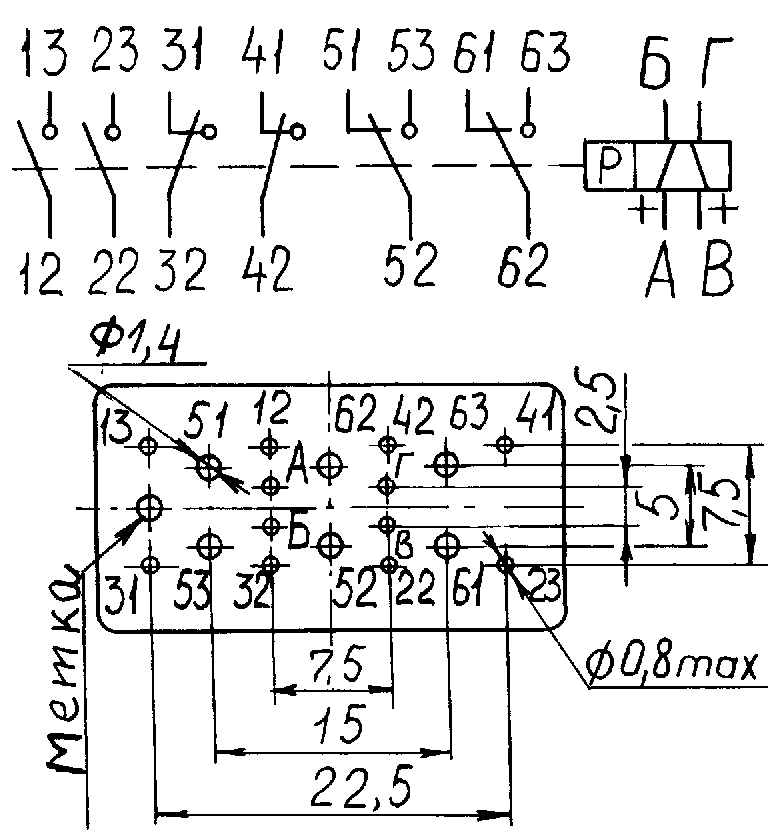

Электрическая

схема реле

и

расположение

выводов на цоколе

А, Б, В, Г: выводы обмотки.

12, 13, … ij: выводы контактов

КОНТАКТНАЯ ГРУППА

Количество и тип

Падение напряжения, мВ

Время срабатывания, мс

2 на переключение (2П)

4 сигнальные (2З, 2Р)

150

18,6

Номинальные (10⁵ циклов)

режимы коммутации

на одну

контактную группу

Силовые

10 мА, 12 В= (6 В~)

0,1 А, 28 В=

10 А, 30 В=

10 А, 36 В= (10⁴) 0,5 А, 220 В~

5 А, 50 В~ (10⁴)

Сигнальные

10 мкА, 3 В=

0,1 А, 36 В=

Допустимые режимы коммутации, отличающиеся от режимов в ТУ, должны быть согласованы с НИИ КТ

20 замыканий до 25 А, 36 В= на время до 300 мс

О Б М О Т К А

Номинальное напряжение, В=

Номинальное сопротивление, Ом

27

600

Электропрочность и сопротивление изоляции:

между открытыми контактами,

токоведущими частями (ТВЧ),

ТВЧ и корпусом

500\220 В~, 1000 МОм

500\220 В~, 1000 MОм

500\220 В~, 1000 MОм

Окружающая температура, °С

-60÷+125

Вибронагрузки, Гц\ g

1-3000\20

Удароустойчивость, g

150

Характер производства

Р а з р а б о т к а
