Курсовая работа (т): Супергетеродинный частотно-модулированный приемник
Контур на входе УРЧ:
Параметры данного контура аналогичны параметрам контура на выходе УРЧ, однако, с другими коэффициентами включения.
Коэффициент включения со стороны
транзистора:
Коэффициент включения со стороны
фильтра Ф1:
Далее рассчитаем вспомогательные элементы:
Разделительный конденсатор:
;
Блокировочный конденсатор:
Обычно, внутреннее сопротивление
источника питания лежит в пределах 5-10 Ом, пусть
;
Емкость в цепи эмиттера
:
;
Требования к гетеродину.
Гетеродин частот должен удовлетворять следующим требованиям:
1. Диапазон генерируемых частот: 135,9-161,9 МГц.(Для Г1)
2. Шаг перестройки гетеродина, не более: 25 кГц. (Для Г1)
3. Относительная нестабильность
частоты, не менее:
. Относительный уровень гармоник на выходе, не менее: - 25дБ
. Постоянство амплитуды Uг
Расчет контура частотного детектора
Определим коэффициент нелинейных искажений радиоприемника:

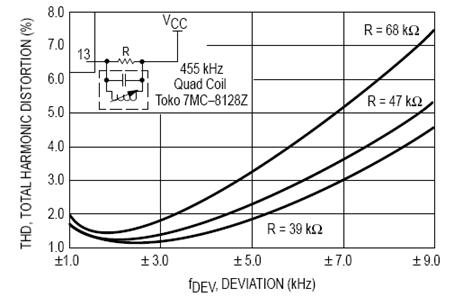

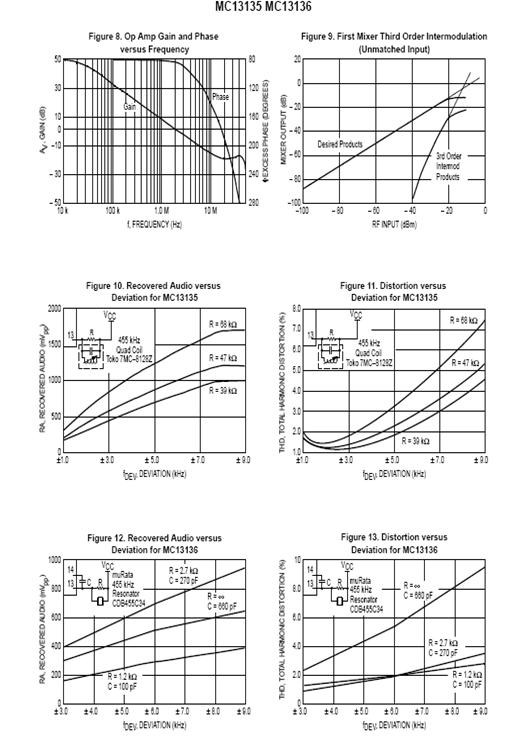

Приведем график зависимости коэффициента
нелинейных искажений в зависимости от девиации частоты:
Рисунок 6.
Из зависимости видно, что при R=39кОм и при девиации частоты равной 5 кГц, коэффициент нелинейных искажений приблизительно равен:
;
Что полностью удовлетворяет
техническому заданию (
по ТЗ)
приемник частота усилитель транзистор
Рисунок 7.Контур частотного
детектора
R=39
fпч2=455
;
Рассчитаем добротность контура:
При этом эквивалентное сопротивление
контура должно быть равное:
Из данного выражения получается,
что:
Найдем параметры контура L и C:
Вывод
В данном курсовом проекте было спроектировано радиоприемное устройство связной радиостанции диапазона 118-144 МГц. Радиоприемник выполнен на микросхеме MC13135 большой степени интеграции, фирмы Motorola. Характеристики полученного устройства полностью удовлетворяют параметрам технического задания. Избирательности по соседнему и побочным каналам составили 92 дБ и 95 дБ соответственно, что полностью удовлетворяет ТЗ.
Список используемой литературы
1. Сиверс А.П. Проектирование радиоприемных устройств. - М.: Советское радио, 1976.
2. Уточкин Г.В. Интегральные и многотранзисторные каскады избирательных усилителей. - М.: Энергия, 1978.
3. Проектирование радиоприемных устройств: Методические указания. Часть 1/ РГРТА; сост. Ю.Н. Паршин, Е.Н. Салтыков; под ред. Ю.Н. Паршина. Рязань, 2003.
. Чистяков Н.И., Сидоров В.М. Радиоприемные устройства. Учебник для вузов. М., Связь, 1974.
Приложение

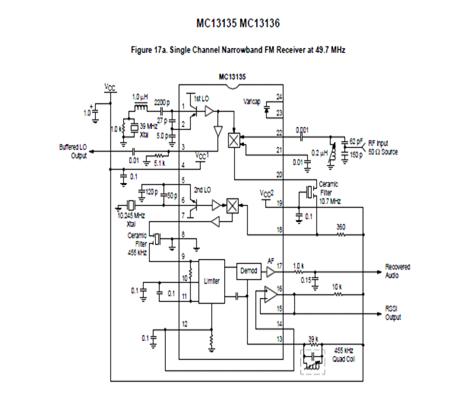

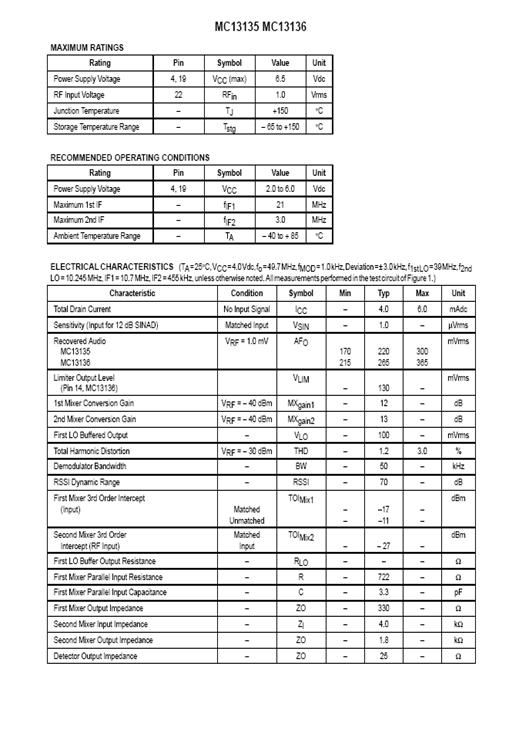

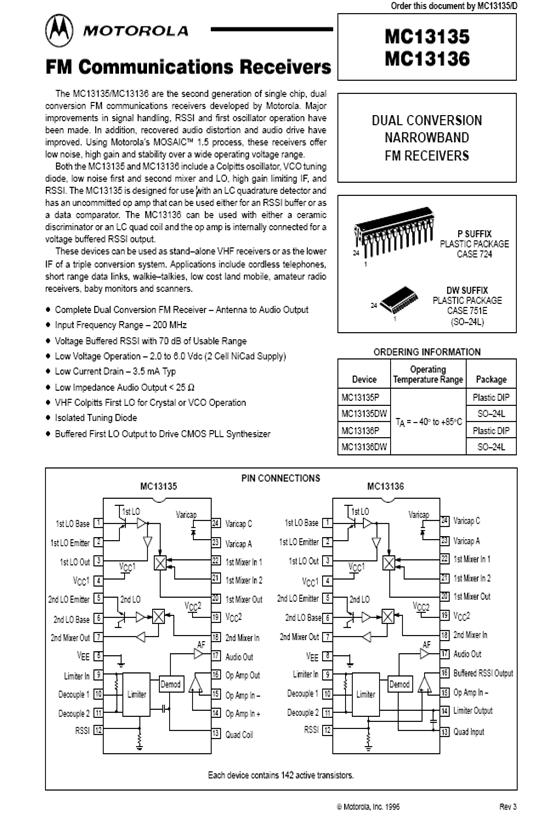

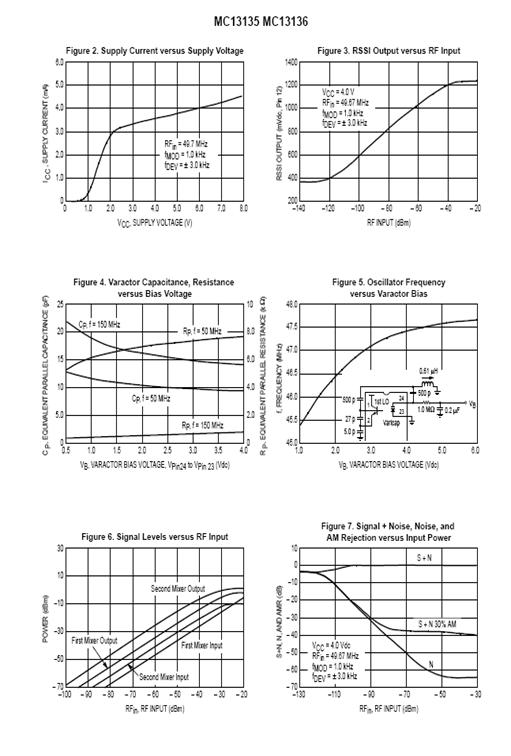

.MC13135:

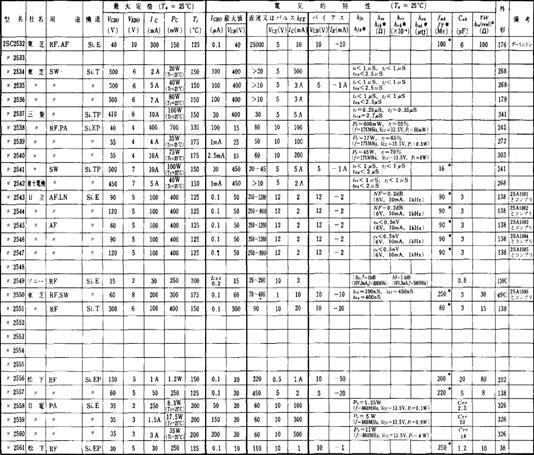

2. 2SC2549

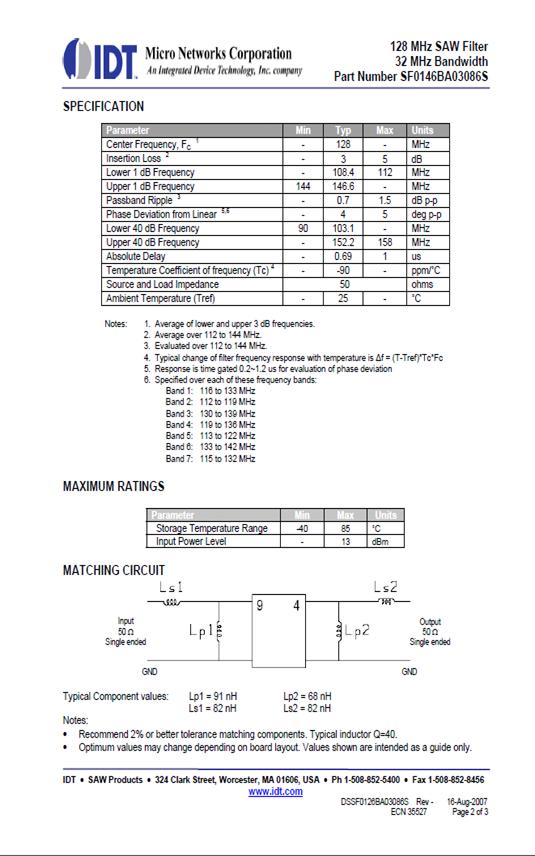

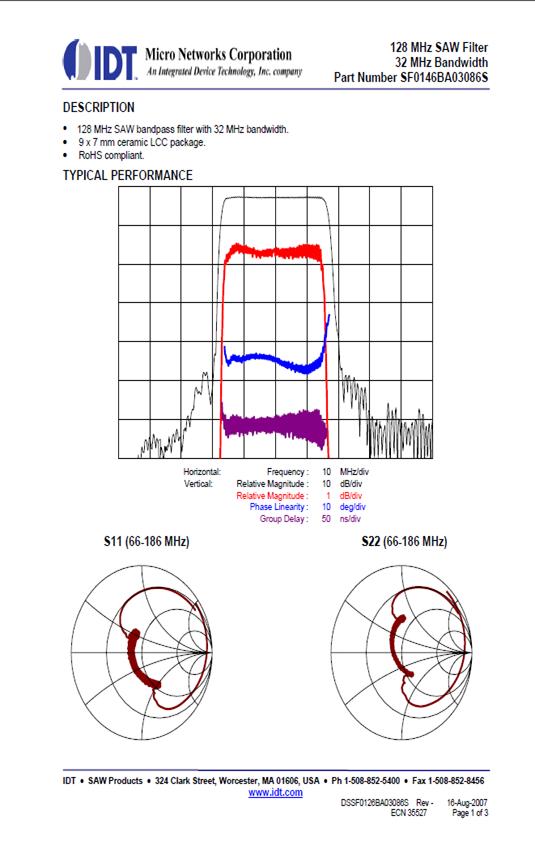

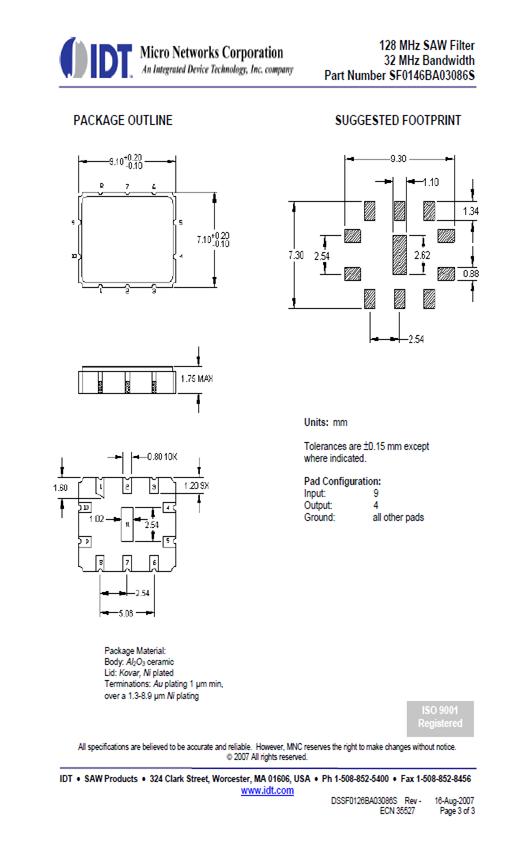

3. SF0146BA03086S
4. RE 17.9M30BTGX2-PF

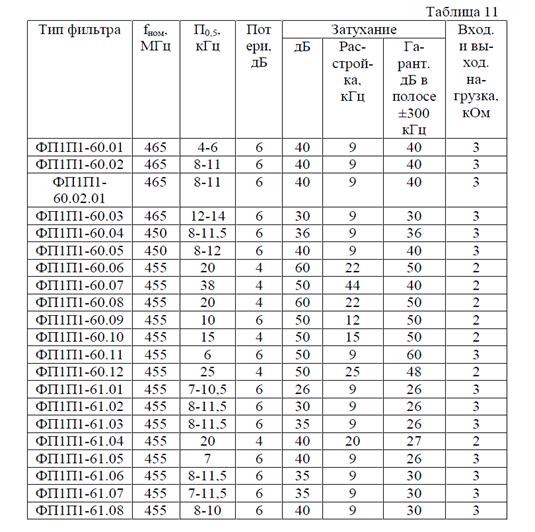

5. ФП1П1-60,12
