Толщина плоского круглого днища или крышки определяется по формуле:

Для днищ с отбортованными краями (рис. 8.8, е, ж, з, и) вместо Dв в формулу (8.10) подставляется величина Dв rв . Во всех случаях

принимается в соответствии с (8.12) или (8.13), где в качестве расчётного диаметра d служит эквивалентный диаметр:

где d1 и d2 – диаметры отверстий.

151

Толщина плоской заглушки, зажатой между двумя фланцами, приведенной на рис. 8.8, к, а также плоского днища или крышки, закреплённых болтовым соединением (рис. 8.8, л), определяется по формуле

для днищ и крышек, изображённых на рис. 8.8, а, при условии, что расстояние до оси сварного шва, соединяющего днище или крышку с цилиндрическим элементом, будет удовлетворять требованию

для днищ и крышек указанной выше конструкции (рис. 8.8, а) при расстоянии до сварного шва l Dв S S , а также для днищ и

крышек, показанных на рис. 8.8, б

0,75 ;

для днищ и крышек, приведенных на рис. 8.8, в, г, д,

0,6 ;

для днищ и крышек с отбортованными краями (рис.8.8, е, ж, з, к)

для плоских заглушек, зажатых между двумя фланцами (рис. 8.8, к), и крышек и днищ, закреплённых болтовым соединением

(рис. 8.8, л)

1,0 .

Вслучае, если днище или крышка и цилиндрический элемент, к которому они присоединяются, изготавливаются из стали разных марок, расчёт производится для стали с меньшим номинальным допускаемым напряжением.

152

8.6. Расчёт прямоугольных камер

Расчетные схемы для прямоугольных камер представлены на рис. 8.9.

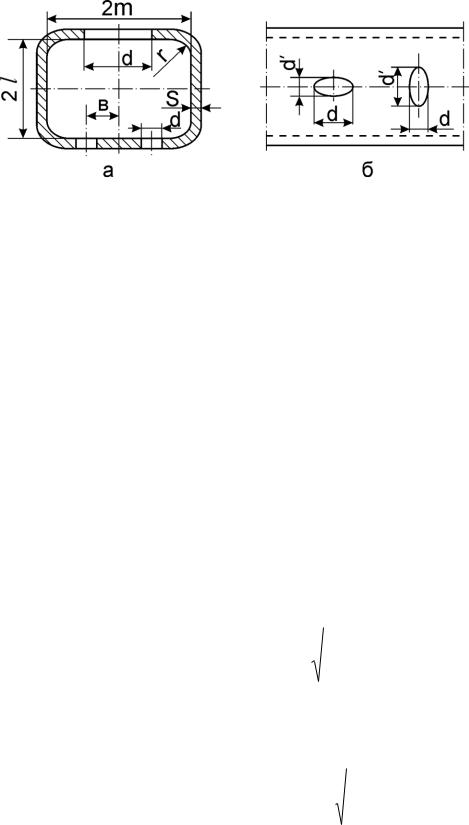

Рис. 8.9. Прямоугольная камера:

а – с круглыми отверстиями; б – с овальными отверстиями

Принятые обозначения на рис. 8.9:

2 m – ширина (в свету) рассчитываемой стороны камеры, см; 2 l – ширина (в свету) стороны камеры, перпендикулярной к

рассчитываемой стороне, см;

d – диаметр отверстий в камере или размер некруглых отверстий в направлении оси камеры, см;

d' – размер некруглого отверстия в направлении, перпендикулярном оси камеры, см;

в – расстояние от оси ослабления (оси отверстия или оси сварного шва) до середины рассчитываемой стороны камеры, см;

r – радиус закругления угла камеры, см.

Номинальная толщина стенки гладкой прямоугольной камеры принимается не менее наибольшего значения из определённых с помощью следующих формул:

по напряжениям, возникающим в углу камеры:

по напряжению в наиболее слабом сечении стенки (по осевой линии отверстий, по сварному шву, посередине наибольшей стороны):

Рис. 8.10. Шахматное расположение отверстий в камере

Допускаемое напряжение доп принимается в соответствии с формулой (8.2) при значении коэффициента 1,0 для необогреваемых камер и 0,9 – для обогреваемых.

Коэффициенты прочности камеры, ослабленной отверстиями, вычисляются по формулам:

Коэффициент прочности камеры, имеющей продольный сварной шов, принимается следующим:

' св ,

где св – коэффициент прочности сварного шва, принимаемый

в соответствии с п. 8.2.

При наличии в камере ослаблений разных видов толщина стенки камеры принимается равной наибольшей из величин, вычисленных для каждого вида ослабления.
