Пример заполнения энергетического паспорта жилого здания

Таблица 3

Общая информация

Дата заполнения (число, месяц, год)

Адрес здания

Г. Тверь

Разработчик проекта

ЦНИИЭПжилища

Адрес и телефон разработчика

Москва, Дмитровское шоссе, 96; тел.(095)9762819

Шифр проекта

Серия 121

Таблица 4

Расчетные условия

п.п.

Наименование расчетных параметров

Обозначение

символа

Единицы измерения параметра

Расчетное значение

1

Расчетная температура внутреннего воздуха

tint

20

2

Расчетная температура наружного воздуха

text

-29

Окончание табл. 4

п.п.

Наименование расчетных параметров

Обозначение

символа

Единицы измерения параметра

Расчетное значение

3

Расчетная температура теплого чердака

tc

14

4

Расчетная температура техподполья

tc

2

5

Продолжительность отопительного сезона

zht

сут

218

6

Средняя температура наружного воздуха за отопительный период

tht

-3,0

7

Градусо-сутки отопительного периода

Dd

сут

5014

Таблица 5

Функциональное назначение, тип и конструктивное решение здания

8

Назначение

Жилое

9

Размещение в застройке

Отдельно стоящее

10

Тип

Многоэтажное, 9 этажей

11

Конструктивное решение

Крупнопанельное, железобетонное

Таблица 6

Геометрические и теплоэнергетические показатели

п.п

Показатель

Обозначение показателя и единицы измерения

Нормативные значения показателя

Расчетное (проектное) значение показателя

Фактическое значение показателя

1

2

3

4

5

6

Геометрические показатели

1

Оболочку здания за отопительный период

2

Удельные бытовые тепловыделения в здании

qint, Вт/м2

14,5

Продолжение табл. 6

п.п

Показатель

Обозначение показателя и единицы измерения

Нормативные значения показателя

Расчетное (проектное) значение показателя

Фактическое значение показателя

3

Бытовые теплопоступления в зданиеза отопительный период

Qint, МДж

-

932945

4

Теплопоступления в здание от солнечной радиации за отопительный период

Qs, МДж

-

255861

5

Расход тепловой энергии на отопление здания за отопительный период

Qhy, МДж

-

1970491

Коэффициенты

6

Расчетный коэффициент энергетической эффективности системы централизованного теплоснабжения здания от источника теплоты

0des

0,5

7

Расчетный коэффициент энергетической эффективности поквартирных и автономных систем теплоснабжения здания от источника теплоты

dec

-

8

Коэффициент эффективности авторегулирования

0,85

9

Коэффициент учета встречного теплового потока

k

0,8

Окончание табл. 6

п.п

Показатель

Обозначение показателя и единицы измерения

Нормативные значения показателя

Расчетное (проектное) значение показателя

Фактическое значение показателя

10

Коэффициент учета дополнительного теплопотребления

Βh

1,13

Комплексные показатели

11

Расчетный удельный расход тепловой энергии на отопление здания

Qhdes,

кДж(м2∙°С∙сут)

[кДж/(м3∙°С∙сут)]

74,77

[-]

12

Нормируемый удельный расход тепловой энергии на отопление здания

qhreq

кДж(м2∙°С∙сут)

[кДж/(м3∙°С∙сут)]

76

[27,5]

13

Класс энергетической эффективности

«Нормальный»

С

14

Соответствует ли проект здания нормативному требованию

Да

15

Дорабатывать ли проект здания

Нет

Таблица 7

Классы энергетической эффективности

Класс энергетической эффективности (диапазоны) кДж/(м2∙°С∙сут)

Установленный класс,

кДж/(м2∙°С∙сут)

Рекомендации

Новые и реконструируемые здания

Очень высокий

А

<37

Экономическое стимулирование

Класс энергетической эффективности (диапазоны) кДж/(м2∙°С∙сут)

Установленный класс,

кДж/(м2∙°С∙сут)

Рекомендации

Высокий

В

38-68

То же

Нормальный

С

69-80

< -- C

74.77

-

Существующие здания

Низкий

D

81-133

Желательна реконструкция

Очень низкий

E

>134

Необходима реконструкция в ближайшее время

Указания по повышению энергетической эффективности

Рекомендуем:

Паспорт заполнен

Организация

Адрес и телефон

Ответственный исполнитель

6. Навесная теплоизоляция фасадов

Навесная фасадная система («вентилируемый» фасад) представляет собой сложную многос-лойную конструкцию.

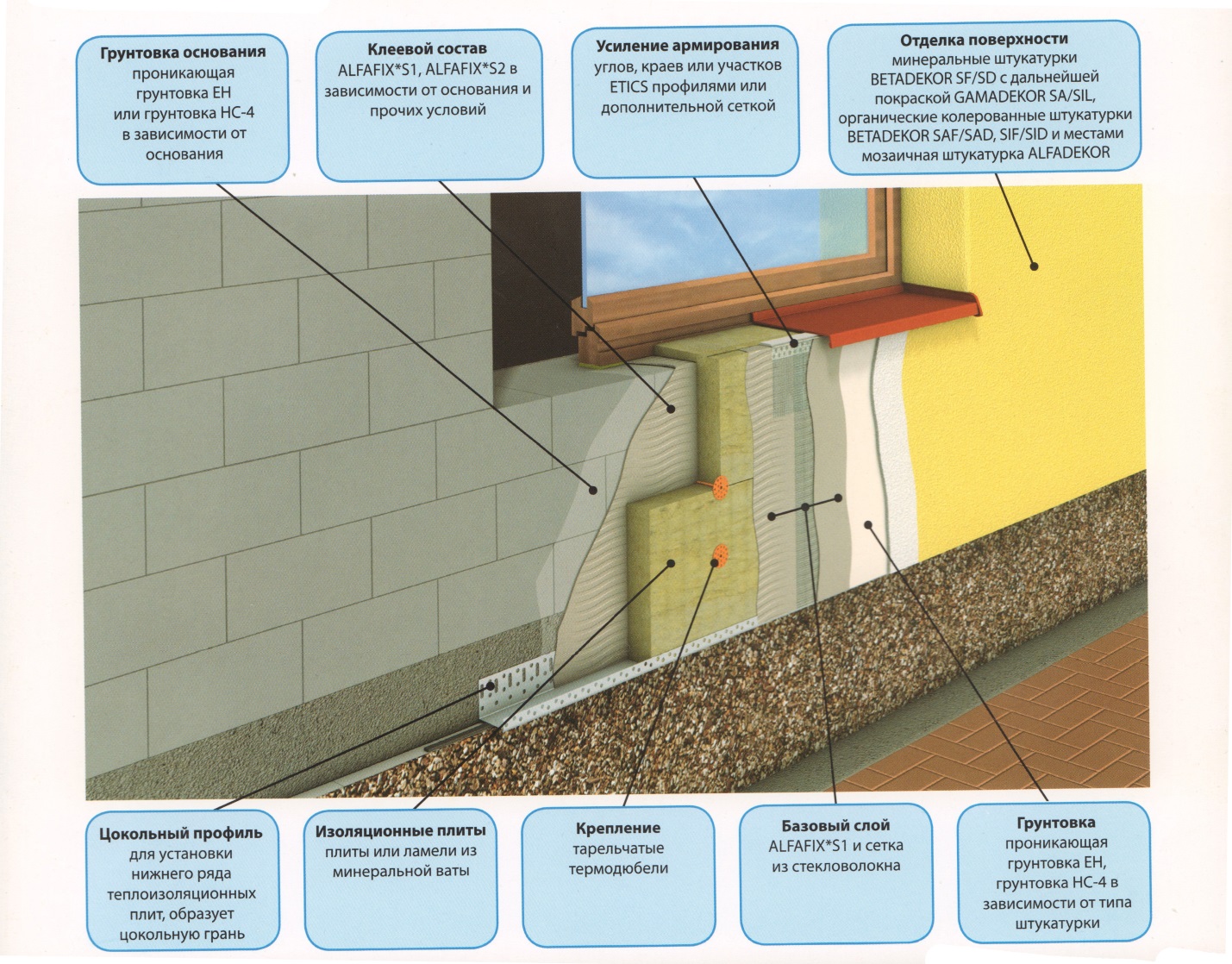

Рис.14. Схема «вентилируемого» фасада

Основное предназначение подоблицовочных конструкций (несущего каркаса) надежно закрепить плиты облицовки и теплоизоляции к стене таким образом, чтобы между теплоизоляцией и отделочной панелью осталась вентилируемая воздушная прослойка. При этом исключаются клеевые и другие «мокрые» процессы, а все соединения осуществляются механически.

Элементы несущего каркаса

Подоблицовочная конструкция состоит из кронштейнов, которые крепятся непосредственно к стене и несущих профилей, устанавливаемых на кронштейны, к которым с помощью специальных элементов крепежа (кляммеров) прикрепляются плиты (листы) облицовки.

Кронштейны для крепления системы к основанию здания, удлиняющие вставки в кронштейны, прижимы для фиксации утеплителя на кронштейне, направляющие, укрепляемые на кронштейнах и служащие в качестве несущих конструкций облицовки, шайбы для кронштейнов, скоба для подвижного соединения по высоте направляющих, стойки для угловых элементов. Полки для угловых элементов должны быть изготовлены из тонколистовой холоднокатаной коррозионностойкой стали марки 08X18T1, 12X18H10T (или эквивалент) или из профилей прессованных из алюминиевых сплавов марки 6060 или 6063, допускается применение для изготовления кронштейнов алюминиевых сплавов марки АД 0.

Для сборки элементов конструкции, крепления оконных отливов и откосов должны использоваться заклепки вытяжные из корозионностойкой стали А2 или алюминиевые с сердечником из корозионностойкой стали (применение конкретного вида заклепок в соответствии с условиями технического свидетельства на систему).

Кляммеры для крепления облицовочных плит к направляющим должны быть изготовлены из тонколистовой холоднокатаной коррозионностойкой стали марки 12X18H10T (или эквивалент).
