Материал: Устройство, монтаж и эксплуатация осветительных установок

Технология монтажа светильников

Светильники, применяемые для освещения производственных помещений, должны удовлетворять требованиям ГОСТ - 15597. Комплектование, проверка и подготовка светильников к установке выполняются в монтажно-заготовительных мастерских. Светильники, как правило, поставляются заводом изготовителем полностью подготовленными к использованию. В случае необходимости при подготовке и проверке их следует очистить от пыли и грязи и доукомплектовать требуемыми проводами и лампамиКонец формы

При этом определяют и маркируют фазные и нулевые провода, производят зарядку или перезарядку светильников, собирают блоки люминесцентных светильников и комплектные световые линии. Операции по монтажу светильников состоят из установки деталей крепления и конструкций, подвески и крепления светильников, присоединения к электросети и сети заземления. Светильники для ламп накаливания и для ламп ДРЛ одинаковы по конструкции, но последние имеют более сложную конструкцию, большую массу и пускорегулирующую аппаратуру. Корпуса светильников снабжены блоком устройства для ввода провода и различными подвесками. Современные светильники имеют штепсельные соединения или зажимы для присоединения к стационарной электросети.

При строительстве зданий, в особенности крупнопанельных, в них, как правило, предусматривают все отверстия, нищи и закладные части для установки для установки осветительного оборудования и прокладки осветительных сетей. Выключатели и штепсельные розетки при скрытой электропроводки устанавливают в готовых нишах, коробках и стаканов, с креплением шурупами, винтами или имеющими на них распорными лапками.

Надплинтусные штепсельные розетки и потолочные выключатели имеют металлические основания и, как правило, их крепят непосредственно к стене пристреливанием. Выключатели и штепсельные розетки для открытой проводки, потолочные и настенные ламповые патроны устанавливают на деревянных розетках и крепят шурупами.

Светильники, и их рассеиватели и защитные сетки должны быть прочно закреплены. Крюки и другие приспособления для крепления светильников массой до 100 кг испытывают в течении 10 мин пятикратной массой, а светильники (люстры) массой более 100 кг - двукратной массой плюс 80 кг. При креплении светильников к потолку на дюбелях, забиваемым монтажным пистолетом, каждую точку подвеса испытывают тройной массой светильника плюс 80 кг.

Если масса светильника не превышает 10 кг, его подвешивают на крюках с помощью колец или скоб блока крепления. Крюки У623, У625 и У629 длиной 60; 155 и 215 мм устанавливают в железобетонных потолках. Из изолируют, а блок подвески снабжают изолирующим кольцом.

Если светильник устанавливают на шпильку с резьбой, ее закрепляют на основании.

Светильники с резьбой и кольцом устанавливают на стенах, колонах и фермах с помощью кронштейнов У116, К290 и У25М, закрепляемых дюбелями или приваркой.

К металлическим и железобетонным фермам, а также к ограждениям технологических площадок светильники крепятся с помощью подвесок различной длины или трубчатыми кронштейнами. При установке светильников на монтажном профиле К108 их крепят двумя винтами М6.

Люминесцентные светильники подвешивают на коробках КЛ и КЛ2 с помощью специальных держателей, перемещающихся вдоль короба в щели. Заземляющий провод присоединяют к приваренному внутри короба зажиму. Магистральные короба КЛ закрепляют на тросовых подвесках, потолочных скобах и кронштейнах.

На шинопроводах ШОС светильники крепят хомутом с крючком К470. Предельная нагрузка на 1 м шинопровода 12 кг. При прокладке шинопровода по стенам и нижним поясам ферм светильники устанавливают на кронштейнах, прикрепленных к этим строительным основаниям.

При креплении на тросе светильники устанавливают на тросах подвесках с обоймами на крюке, приваренном к металлической пластинке с ответвленной коробкой; к скобе в разъемной ответвленной коробке при тросовом проводе АРТ.

При установке на шинопроводах ШРА, прокладываемых по одной трассе с ШОС светильники крепят на боковых поверхностях ШРА симметрично по обе стороны с помощью специальных кронштейнов.

Светильники заряжают медными проводами сечением 0,5-1,5 мм². Провода пропускают через подвесные штанги, кронштейны, подвесы и стойки; соединение проводов внутри их запрещено.

Светильники с лампами накаливания и ДРЛ подключают к электросети через вводный блок, двухполюсные штепсельные соединения, через колодки зажимов.

Металлические корпуса светильников заземляют отдельными ответвлениями от нулевого провода электропроводки, концы которого присоединяют к корпусам светильников заземляющими винтами.

При монтаже осветительного оборудования выполняют следующие основные требования: светильники в ряду и по высоте выравнивают так, чтобы отклонения их не были заметны на глаз; установочные изделия закрепляют по центру розеток, нищ выверяют строго по вертикали и горизонтали положения их рукояток, кнопок и штепсельных гнезд.

Выключатели с рычажными и клавишными рукоятками устанавливают так, чтобы при включении цепи (освещения) рукоятка двигалась вверх. Штепсельные розетки устанавливают так, чтобы гнезда располагались по горизонтали. Выключатели общего освещения, штепсельные розетки устанавливают у входа в помещение так, чтобы они не загораживались открывающейся дверью. Выключатели для санузлов и штепсельных розетки устанавливают вне этих помещений.

Эксплуатация осветительных установок

Общие положения

Ни одна осветительная установка, как это следует из многочисленных обследований, не может оставаться эффективной, если за ней не будет обеспечен регулярный и хороший уход. Старение ламп и связанное с этим снижение их светового потока, накопление пыли и грязи на отражающих и рассеивающих поверхностях светильников и лампах, а также постепенное ухудшение отражающих свойств поверхностей помещений и оборудования - все это способствует потере светового потока и постепенному уменьшению уровня освещенности.

Старение источников света является неизбежным, степень же загрязнения светильников и поверхностей помещений и оборудования может контролироваться, а при хорошо организованной эксплуатации последствия загрязнения могут быть сведены к минимуму.

Правильная организация эксплуатации осветительных установок должна предусматривать: тщательную приемку осветительных установок после окончания монтажных работ и после капитальных ремонтов, своевременную смену ламп и чистку светильников, планово-предупредительный осмотр и ремонт светильников и электрической сети.

Замена ламп и чистка светильников

Сохранность условий освещения, создаваемых осветительной установкой в процессе эксплуатации, зависит от ухода за ней и в значительной степени от своевременности замены источников света и содержания в чистоте осветительных приборов.

Самый простой и, сожалению, наиболее часто применяемый метод замены - это индивидуальный метод замены ламп, когда лампы заменяются по мере сгорания. Недостатком этого является длительное использование потерявших свою эффективность ламп и связанное с этим снижение освещенности, создаваемой осветительной установкой.

Очень важной, необходимой и трудоемкой частью работ по эксплуатации осветительных установок является периодическая очистка колб ламп и отражающих, рассеивающих и других поверхностей и деталей светильников от накопляющейся на них пыли и грязи.

Частота чистки светильников зависит от многих факторов и в первую очередь от среды освещаемого помещения. Так, светильники в цехах металлургического завода нуждаются в большей частоте обслуживания, чем установленные в коридоре больницы. Точно так светильники в шлифовальной мастерской должны чиститься чаще, чем светильники в зале заседания, расположенном в том же здании.

Количество чисток, определенные главой II-А, 9-71 СНиП «Искусственное освещение. Нормы проектирования» по количеству пыли, дыма и копоти, содержащихся в воздушной среде помещений и наружных пространств, указаны в табл.1

Таблица 1. - Количество чисток светильников

Приспособления для обслуживания светильников

Особые трудности для эксплуатации осветительных установок вызывает обслуживание светильников, как правило, установленных на значительной высоте от пола (земли). Выполнение работ по замене источников света и загрязненных частей, участвующих в образовании светотехнической схемы светильников, зависит от наличия приспособлений или устройств для доступа к ним. Для этой цели в зависимости от высоты установки светильников могут быть использованы : приставные лестницы или стремянки, передвижные и самоходные телескопические и шарнирно-телескопические вышки, спускные устройства, подвесные и мостовые грузоподъемные краны, стационарные светотехнические мостики, автомашины с корзинкой или площадкой на раздвижной телескопической или шарнирно-телескопической вышке.

Приставные лестницы и стремянки. «Правилами технической эксплуатации электроустановок потребителей» обслуживание осветительных установок с этих устройств допускается при высоте подвеса светильников, не превышающей 5м, не менее чем двумя лицами. Длина лестниц и стремянок, должна быть такой, чтобы рабочий мог работать стоя на ступеньке, отстоящей на 1м от верхнего края лестницы, стремянки. Если стремянка имеет площадку - она должна быть ограждена на высоту 1м (рис. 8)

Рисунок 8. - Стремянка

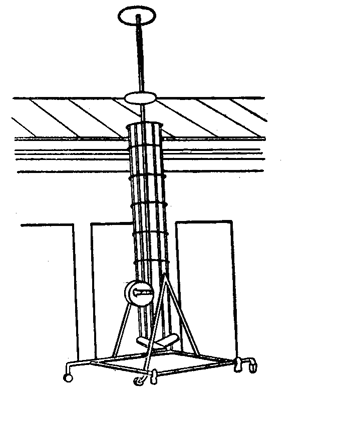

Передвижные, телескопические и шарнирно-телескопические подъемники.

Телескопические подъемники широко и успешно применяются для обслуживания светильников наружного освещения, установленных на опорах или кронштейнах на стенах зданий на высоте 6м и более от уровня земли.

Применение для обслуживания светильников в промышленных зданиях передвижных телескопических подъемников, подобных изображенным на рис.8 и рис.9, малоэффективно. Эти подъемники обеспечивают узкий фронт работ, ограниченный размерами люльки. На подъем и опускание телескопа перед перемещением подъемника вручную с одной рабочей позиции на другую затрачивается большое количество времени. Как и при использовании лестниц и стремянок, светильники должны располагаться так , чтобы технологическое оборудование и выступающие части фундаментов не мешали установке подъемника. Недостатки подъемников такого типа являются причиной их весьма ограниченного применения в промышленности.
