Таблица 6.9 - Параметры блок Bus creator
|
Наименование |
Inputs |
Signal in bus |
|
Bus creator |
4 |
signal1, signal2, signal3, signal4 |
Таблица 6.10 - Параметры блоков Bus selector
|
Наименование |
Signal in bus |
Selected signals |
|
Bus selector |
signal1, signal2, signal3, signal4 |
signal4, signal3, signal2, signal1 |
ЗАКЛЮЧЕНИЕ
В ходе выполнения работы было промоделировано устройство передачи данных, содержащее пять каналов передачи. Система содержит устройство кодирования и декодирования, а также блоки, подсчитывающие ошибки в системе. Кроме того, в работе приведен расчет исправляющего циклического кода и промоделирован случай искажения заданной позиции.
Для повышения верности
передаваемых сообщений можно использовать другие методы кодирования, но
необходимо учитывать, что они могут негативно повлиять на другие показатели
(например, увеличение разрядности кода, как следствие возрастет время
использования канала).
ПЕРЕЧЕНЬ ССЫЛОК
. Л.Ф. Куликовский, В.В. Мотов, “Теоретические основы информационных процессов”. Москва “Высшая школа” 1987.
. Кузьмин И. В., Кедрус В. А. «Основы информации кодирования». К.: «Вища шлола», 1997.
. Ильин В. А. «Телеуправление и телеизмерение»
М.: Энергия, 1982.
ПРИЛОЖЕНИЕ А
«Модели устройств»
Рисунок А.1 - Модель датчика температуры.

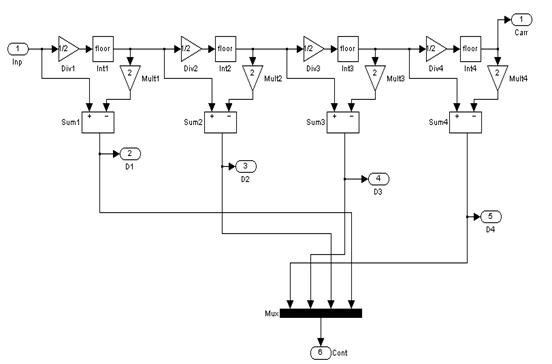

Рисунок А.2 - Модель четырехразрядного АЦП.
Рисунок А.3 - Модель четырехразрядного ЦАП.

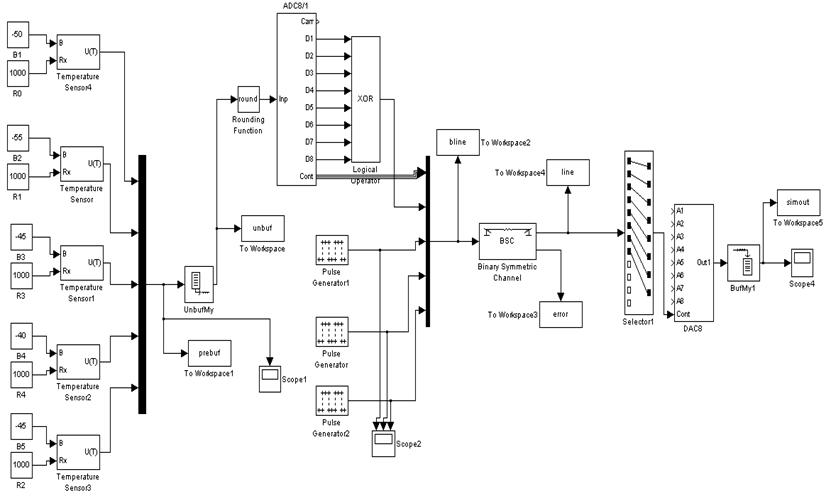

Рисунок А.4.- Модель устройства передачи данных.
Рисунок А.5 - Модель

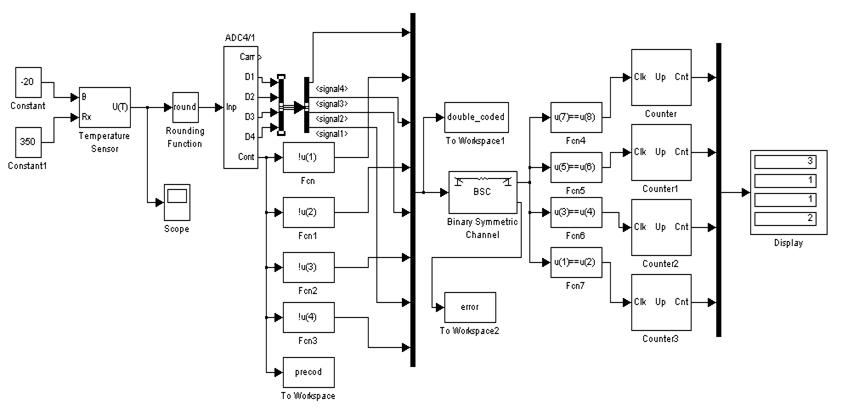

кодирующего и декодирующего устройств.
ПРИЛОЖЕНИЕ Б
«Графики зависимостей»

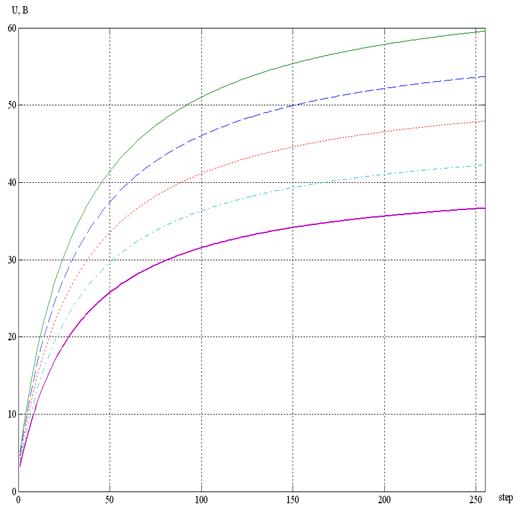

Рисунок Б.1 - Исходное сообщение

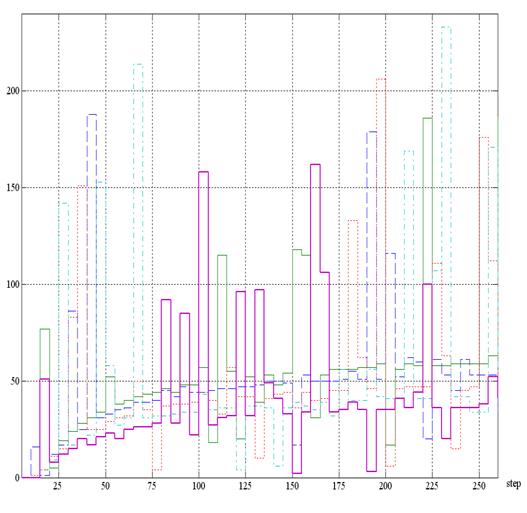

Рисунок Б.2 - Принятое сообщение
