Материал: Вариант№2-2
Вариант№2
Фамилия_______________________ Группа______ Дата___________________
№ |
Вопрос |
Ответ или варианты ответа |
1 |

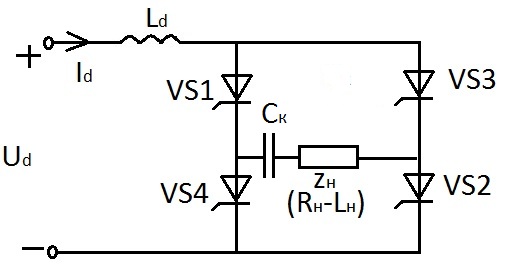

Схема какого устройства представлена на рисунке |
Однофазный инвертор напряжения |
Однофазный параллельный инвертор тока |
||
Однофазный последовательный инвертор тока |
||
2 |
С какой целью в автономных инверторах напряжения используется управление методом ШИМ |
Для регулирования частоты выходного напряжения |
Для улучшения формы напряжения |
||
Для регулирования величины выходного напряжения |
||
3 |
Какую роль выполняют коммутирующие конденсаторы в резонансном инверторе? |
Снижают напряжение на ключах |
Исключает насыщение трансформатора |
||
Создание колебательного процесса |
||
4 |
При
каком значении входного напряжения
в схеме диодного ключа диод VD
закрыт:
|
|
|
||
|
||
5 |
Какие из перечисленных гармоник присутствуют в напряжении нагрузки ТМУВ |
1 |
3 |
||
4 |
||
6 |
При каком условии обеспечивается режим прерывистого тока нагрузки при работе ОМУВ с ПЭДС |
|
|
||
|
||
7 |
Амплитуда 5-ой гармоники тока, потребляемого из сети ТМУВ равна |
|
|
||
|
||
8 |
Какую формулу необходимо использовать при расчете коэффициента мощности УВ, если
|
|
|
||
|

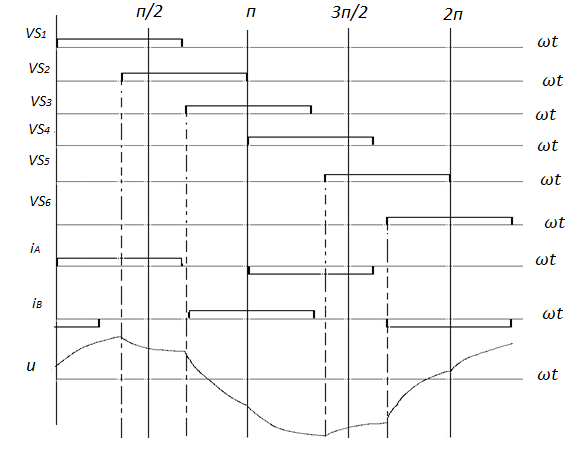

9. Нарисовать схему устройства, работу которого иллюстрируют временные диаграммы; обозначить какое напряжение показано на последней диаграмме
10. Задача1-2
Определить
диапазон изменения угла управления
для получения на нагрузке трехфазного
нулевого УВ напряжения
,
при ктр
=1, при изменении напряжения сети в
пределах 220В =+
15%
при
.
11. Задача 2-2
Определить
величину максимального напряжения на
емкости в последовательном АИР, если
задано:
;
Rн
=15 Ом ; C=30
мкФ ; Q=
12
