Программа Bluetooth Манометр отображает принятые данные в графическом виде, а так же ведет лог файл,Bluetooth_Манометр_ММ393А. log. Для работы программы нужен компонент Mscomm32. осх, который необходимо скопировать в С: \Windows\system32 или оставить в одной папке с". exe" файлом программы.

При работе с устройством необходимо подключить датчик по схеме и подать питание на устройство. На ПК установить соединение с Bluetooth модулем назначив номер порта от 1 до 16. Запустить программу, выбрать номер исходящего порта установленного Bluetooth соединения. Для начала работы нажать кнопку СТАРТ или F1. Светодиод на плате начнет мигать, что свидетельствует о передачи данных. При нажатии на кнопку СТОП или F2, прекратится передача данных, светодиод погаснет. F3 - закрытие программы. Лог файл перезаписывается при каждом новом запуске передачи данных.

Перед началом работы необходимо откалибровать датчик с помощью резистора R1. Для этого подсоедините датчик, включите устройство, запустите передачу данных, изменением сопротивления R1 добейтесь нулевых показаний Bluetooth Манометра (датчик к топливной системе не подключается). Показания манометра можно корректировать с помощью выбора в программе значения "Погрешность" и (или) с помощью R1. Bluetooth Манометр имеет погрешность, что сказывается на точности показаний. Но это не так важно, потому что необходимо контролировать изменение давления (в частности уменьшение давления). К тому же можно ориентироваться на показания снятые заранее с исправного автомобиля. Или заранее сравнить показания Bluetooth Манометра с показаниями механического манометра.

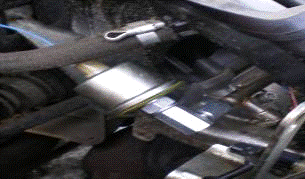

Подключить датчик ММ393А к топливной рейке можно с помощью адаптера (Рис.3, Рис.4). В данном случае используется адаптер от механического манометра "Измерит" ТопливоМер Плюс. При подключении через адаптер провод к минусу датчика можно не подключать.

Рис. 3.

Рис. 4.

Все действии производимые с данным устройством необходимо выполнять с особым вниманием и знанием дела или квалифицированным персоналом, так как вмешательство в топливную систему может привести к трагическим последствиям. В случае использования данного устройства при движении автомобиля необходимо обратиться за помощью к другому человеку или воспользоваться log файлом.

Данное устройство может также использоваться для измерения давления масла в масляной системе.

Детали.- резистор подстроечный.- R5 SMD 1206.

С1-С5 - керамические SMD конденсаторы.- SMD 1206 светодиод.- Диод 50В 1А корпус DO214AC (SMA).

Можно использовать любой другой диод с похожими параметрами. Диод служит защитой от переполюсовки питания.

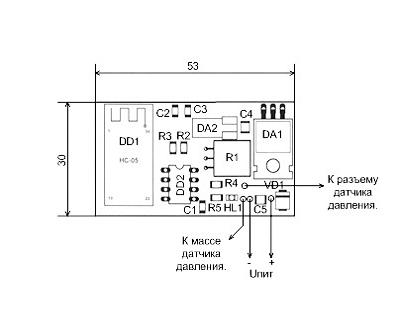

Рис. 5. Сборочный чертеж

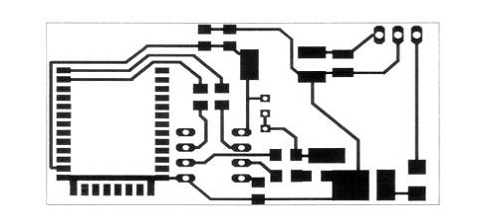

Рис. 6. Печатная плата

Монтаж всех элементов осуществляется на одностороннем стеклотекстолите. HC-05 (DD1) и L7808CV (DA2) при монтаже необходимо приподнять над платой. Это можно сделать с помощью нескольких кусочков изоляционной ленты приклеенной снизу элемента. При монтаже стабилизатора напряжения DA2 нужно быть внимательным что бы выход +3,3В (с обратной стороны микросхемы) не соприкасался с минусовой дорожкой.

Рис. 7

Рис. 8

Технические характеристики:пит. - 9 - 16 В.

Давление - 0 - 8 кгс/см2.пит. - 10 - 60 мА.

Прикрепленный файл Bluetooth_Манометр_ММ393А_Пример. log показывает давление снятое при включенном зажигании, работе двигателя на холостом ходу и при выключенном затем зажигании.
