Вопросы для самоконтроля

1.Назначение и боевые свойства СВД.

2.Порядок неполной разборки СВД.

3.Порядок сборки после неполной разборки СВД.

4.Принцип работы автоматики СВД.

5.Перечислите основные части и механизмы СВД.

6.Назовите назначение основных частей СВД.

7.Перечислите принадлежности к СВД и ПСО-1. Назовите их назначение.

8.Осмотр и подготовка СВД к стрельбе.

137

7 ПИСТОЛЕТ-ПУЛЕМЕТ

ПП-91 «КЕДР»

БОЕВЫЕ СВОЙСТВА. УСТРОЙСТВО. ОБРАЩЕНИЕ.

7.1. Назначение и боевые свойства ПП-91 «КЕДР»

9-мм пистолет-пулемет ПП-91 «Кедр» конструкции Е. Драгунова (рис. 67) является индивидуальным оружием нападения и защиты и предназначен для поражения целей на дальности до 50 метров. ПП-91 «Кедр» имеет очень простую и технологичную конструкцию. Работа автоматики оружия основывается на отдаче свободного затвора. «Кедр» способен вести как автоматический, так и одиночный огонь. Питание производится из коробчатого магазина.

Для стрельбы из пистолета-пулемета применяются пистолетные патроны ПМ 9×18 мм.

Среди очевидных преимуществ ПП-91 можно отметить его компактность, небольшой вес и продуманную форму этого оружия. Он прекрасно подходит для скрытого ношения, обнаружить его под одеждой весьма непросто.

Отдельно следует отметить прекрасную эргономику ПП91. Он хорошо сбалансирован, имеет удобную рукоять и откидной плечевой упор. Это оружие можно использовать для ведения одиночного и автоматического огня, на «Кедр» можно установить фонарь, лазерный целеуказатель и глушитель.

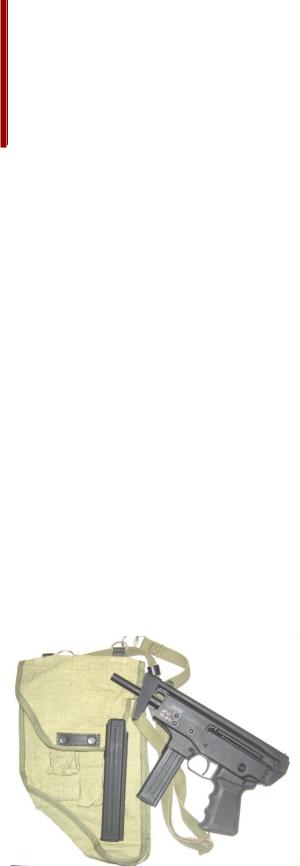

Рис. 67. 9-мм пистолет-пулемет ПП-91 «Кедр»

7.2. Устройство ПП-91 «КЕДР». Работа частей и механизмов.

Пистолет-пулемет «Кедр» состоит из следующих основных частей и механизмов (рис. 68):

1)ствола со ствольной коробкой, прицельными приспособлениями, пистолетной рукояткой и складывающимся прикладом;

2)затвора с ударником и выбрасывателем;

3)возвратного механизма;

4)ударно-спускового механизма;

5)предохранителя-переводчика;

6)крышки ствольной коробки;

7)магазина.

139

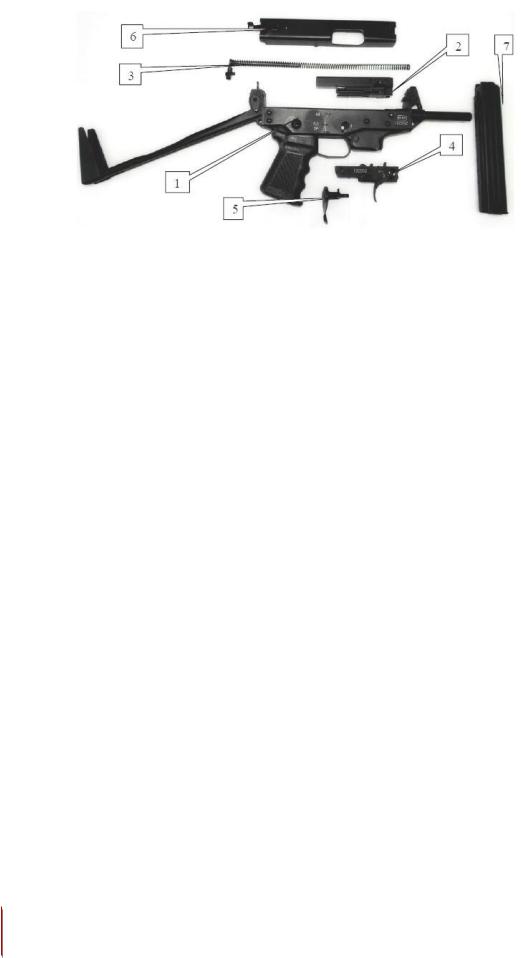

Рис. 68. Основные части и механизмы ПП-91 «Кедр»

Флажковый предохранитель находится с правой стороны над спусковым крючком. В положении «предохранитель» флажок заходит за край пусковой скобы, так что определить, когда оружие не готово к использованию можно на ощупь.

Ствольная коробка имеет прямоугольную форму, к ней жестко крепится ствол, пистолетная рукоять, приемник магазина и приклад. Мушка и целик открытого типа. Мушка установлена на стволе у переднего края ствольной коробки, целик расположен около крепления плечевого упора. ПП-91 рассчитан на дальность стрельбы в 50 метров, наиболее эффективен огонь на дистанции в 25 метров.

Выстрел производится с переднего положения затвора, после пороховые газы перемещают его в заднее положение. При этом происходит экстракция стреляной гильзы, взведение курка и сжатие возвратной пружины. Она толкает затвор вперед, при этом из магазина досылается очередной патрон и запирается канал ствола.

Магазин ПП-91 может иметь емкость двадцать или тридцать патронов. Приемник обеспечивает хорошую фиксацию магазина.

Пистолетная рукоять ПП-91 выполнена из ударостойкого пластика. Приклад пистолета-пулемета складывает вперед и вверх. Его защелка находится в затыльнике.

Ударно-спусковой механизм куркового типа, позволяющий вести стрельбу в одиночном и автоматическом режиме (короткими очередями по 3-4 выстрела и непрерывно). Подача патронов осуществляется из двухрядного коробчатого магазина.
