Изделие состоит из основного блока управления и индикации, комплекта преобразователей и позволяет работать в следующих режимах:

·    высокочастотный детектор-частотомер;

·              СВЧ детектор (Совместно с ST03.SHF)

·              Анализатор проводных линий;

·              детектор ИК-излучений;

·              детектор низкочастотных магнитных полей;

·              дифференциальный низкочастотный усилитель (совместно с ST 03.DA);

·              виброакустический приемник;

·              акустический приемник

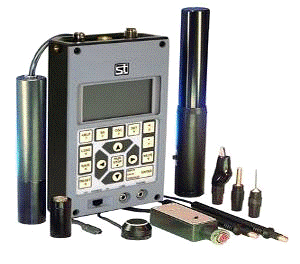

Рисунок 9 - Многофункциональное поисковое устройство ST 033 "Пиранья"

Переход в любой из режимов осуществляется автоматически при подключении соответствующего преобразователя. Информация отображается на графическом ЖКИ дисплее с подсветкой, акустический контроль осуществляется через специальные головные телефоны, либо через встроенный громкоговоритель.

Обеспечивается возможность запоминания в энергозависимой памяти до 99-ти изображений.

Предусмотрена индикация поступающих низкочастотных сигналы в режимах осциллограф либо спектроанализатор с индикацией численных параметров.

В ST 033 "Пиранья" предусмотрен вывод на дисплей контекстной помощи в зависимости от режима работы. Возможен выбор русского или английского языка.033 "Пиранья" выполнено в носимом варианте. Для его переноски и хранения используется специальная сумка, приспособленная для компактной и удобной укладки всех элементов комплекта.

С использованием ST 033 "Пиранья" возможно решение следующих контрольно-поисковых задач:

. Выявление факта работы (обнаружение) и локализация местоположения радиоизлучающих специальных технических средств, создающих потенциально опасные, с точки зрения утечки информации, радиоизлучения. К таким средствам, прежде всего, относят:

·    радиомикрофоны;

·              телефонные радиоретрансляторы;

·              радиостетоскопы;

·              скрытые видеокамеры с радиоканалом передачи информации;

·              технические средства систем пространственного высокочастотного облучения в радиодиапазоне;

·              радиомаяки систем слежения за перемещением объектов (людей, транспортных средств, грузов и т.п.);

·              несанкционированно используемые сотовые телефоны стандартов GSM, DECT, радиостанции, радиотелефоны.

·              устройства, использующие для передачи данных канала передачи данных с использованием стандартов BLUETOOTH и WLAN.

2. Обнаружение и локализация местоположения специальных технических средств, работающих с излучением в инфракрасном диапазоне. К таким средствам, в первую очередь, относят:

·    закладные устройства добывания акустической информации из помещений с её последующей передачей по каналу в инфракрасном диапазоне;

·              технические средства систем пространственного облучения в инфракрасном диапазоне.

3. Обнаружение и локализация местоположения специальных технических средств, использующих для добывания и передачи информации проводные линии различного предназначения, а также технических средств обработки информации, создающих наводки информативных сигналов на рядом расположенные проводные линии или стекание этих сигналов в линии сети электропитания. Такими средствами могут быть:

·    закладные устройства, использующие для передачи перехваченной информации линии сети переменного тока 220В и способные работать на частотах до 15МГц;

·              ПЭВМ и другие технические средства изготовления, размножения и передачи информации;

·              технические средства систем линейного высокочастотного навязывания, работающие на частотах свыше 150кГц;

·              закладные устройства, использующие для передачи перехваченной информации абонентские телефонные линии, линии систем пожарной и охранной сигнализации с несущей частотой свыше 20кГц.

4. Обнаружение и локализация местоположения источников электромагнитных полей с преобладанием (наличием) магнитной составляющей поля, трасс прокладки скрытой (необозначенной) электропроводки, потенциально пригодной для установки закладных устройств, а также исследование технических средств, обрабатывающих речевую информацию. К числу таких источников и технических средств принято относить:

·    выходные трансформаторы усилителей звуковой частоты;

·              динамические громкоговорители акустических систем;

·              электродвигатели магнитофонов и диктофонов;

5. Выявление наиболее уязвимых мест, с точки зрения возникновения виброакустических каналов утечки информации.

. Выявление наиболее уязвимых мест, с точки зрения возникновения каналов утечки акустической информации.

Режим виброакустического приёмника

В этом режиме изделие обеспечивает приём от внешнего виброакустического датчика и отображение параметров низкочастотных сигналов в диапазоне от 300 до 6000Гц.

Состояние виброакустической защиты помещений оценивается как количественно, так и качественно.

Количественная оценка состояния защиты осуществляется на основе анализа автоматически выводимой на экран дисплея осциллограммы, отображающей форму принятого сигнала и текущее значение его амплитуды.

Качественная оценка состояния защиты основана на непосредственном прослушивании принятого низкочастотного сигнала и анализе его громкости и тембровых характеристик. Для этого используется либо встроенный громкоговоритель, либо головные телефоны.

Технические характеристики

Чувствительность, В х сек2/м

1

Собственный шум в полосе 300Гц-3000Гц, мкВ

50


Режим акустического приёмника

В этом режиме изделие обеспечивает приём на внешний выносной микрофон и отображение параметров акустических сигналов в диапазоне от 300 до 6000Гц.

Состояние звукоизоляции помещений и наличие в них уязвимых, с точки зрения утечки информации, мест определяется как количественно, так и на качественно.

Количественно оценка состояния звукоизоляции помещений и выявление возможных каналов утечки информации осуществляются на основе анализа автоматически выводимой на экран дисплея осциллограммы, отражающей форму принятого сигнала и текущее значение его амплитуды.

Качественная оценка основана на непосредственном прослушивании принятого акустического сигнала и анализе его громкости и тембровых характеристик. Для этого используется либо встроенный громкоговоритель, либо головные телефоны.

Технические характеристики

Чувствительность, мВ/Па

>=5

Диапазон частот, Гц

300-6000


Общие технические характеристики ST 033 "ПИРАНЬЯ"

Высокочастотный детектор-частомер

Диапазон рабочих частот, МГц

30-2500

Чувствительность, мВ

< 2 (200МГц-1000МГц) 4 (1000МГц-1600МГц) 8 (1600МГц-2000МГц)

Динамический диапазон, дБ

60

Чувствительность частотомера, мВ

<15 (100МГц-1200МГц)

Точность измерения частоты, %

0,01

Сканирующий анализатор проводных линий

Диапазон сканирования, МГц

0,01-15

Чувствительность, при с/ш 10 дБ, мВ

<0,5

Шаг сканирования, кГц

5(1)

Скорость сканирования, кГц

50-1500

Полоса пропускания, кГц

10

Избирательность по соседнему каналу, дБ

30

Режим детектирования

АМ, ЧМ

Допустимое напряжение в сети, В

600

Детектор ИК излучения

Cпектральный диапазон, нм

770-1000

Пороговая чувствительность, Вт/Гц2

10(-13);

Угол поля зрения, град.

30

Полоса частот, МГц

5

Детектор НЧ магнитного поля

Диапазон частот, кГц

0.3-10

Пороговая чувствительность, А/(м х Гц2)

10(-5)

Виброакустический приемник

Чувствительность, В х сек2/м

1

Собственный шум в полосе 300Гц-3000Гц, мкВ

50

Акустический приемник

Чувствительность, мВ/Па

>=5

Диапазон частот, Гц

300-6000

Осциллограф и спектроанализатор

Полоса пропускания, кГц

22

Чувствительность по входу, мВ

10

Погрешность измерений, %

1

Скорость вывода осциллограммы, с

0,2

Скорость вывода спектрограммы, с

0,3

Индикация

Жидкокристаллический графический дисплей с разрешением 128х64 точки с регулируемой подсветкой

Напряжение питания, В

6(4 батареи или аккумулятора типа АА)/220

Максимально потребляемы ток, не более,мА

300

Потребляемый ток в рабочем режиме, не более,мА

150

Габариты, мм

Основной блок

180х97х47

Сумка-упаковка

350х310х160

Вес, кг

Основной блок

0.7

Брутто

4.5


Комплектность поставки

Наименование

Количество, шт

1. Основной блок управления, обработки и индикации

2. Активная ВЧ антенна

1

3. Адаптер сканирующего анализатора проводных линий

1

4. Насадка типа "220"

2

5. Насадка типа "Крокодил"

2

6. Насадка типа "Игла"

2

7. Магнитный датчик

1

8. ИК датчик

1

9. Акустический датчик

1

10. Виброакустический датчик

1

11. Антенна телескопическая

1

12. Головные телефоны

1

13. Элемент питания типа АА

4

14. Наплечный ремень

1

15. Подставка основного блока

1

16. Блок питания

1

17. Сумка - упаковка

1

18. Техническое описание и инструкция по эксплуатации

1


.3 Технические средства защиты акустической информации от утечки по техническим каналам

Генераторы пространственного зашумления

Генератор шума ГРОМ-ЗИ-4 предназначен для защиты помещений от утечки информации и предотвращения съема информации с персональных компьютеров и локальных вычислительных сетей на базе ПК. Шумогенератор универсальный диапазона 20 - 1000 МГц. Режимы работы: «Радиоканал », «Телефонная линия», «Электросеть»

Основные функциональные возможности прибора:

·    Генерация помех по эфиру, телефонной линии и электросети для блокировки несанкционированно установленных устройств, передающих информацию;

·              Маскировка побочных электромагнитных излучений ПК и ЛВС;

·              Отсутствие необходимости подстройки под конкретные условия применения.

Генератор шума "Гром-ЗИ-4"

Технические данные и характеристики генератора

Диапазон частот

Напряженность поля помех, дБ

МГц

мин.

Типовое

макс.

20-60

30

60

70

60-300

60

90

100

300-1000

30

40

60


·    Напряженность поля помех, генерируемых по эфиру относительно 1мкВ/м

·    Напряжение сигнала, генерируемого по электросети относительно 1 мкВ в диапазоне частот 0.1-1 МГц - не менее 60 дБ;

·              Сигнал, генерируемый по телефонной линии - импульсы частотой 20 кГц амплитудой 10В;

·              Питание от электросети 220В 50Гц.

Генератор Гром 3И-4 входит в состав системы Гром 3И-4 совместно с дисконусной антенной Si-5002.1

Параметры дисконусной антенны Si-5002.1:

·    Диапазон рабочих частот: 1 - 2000 Мгц.

·              Вертикальная поляризация.

·              Диаграмма направленности - квазикруговая.

·              Габариты: 360х950 мм.

Антенна может использоваться в качестве приемной антенны в составе комплексов радиоконтроля и при исследовании напряженности шумовых и импульсных электрических полей радиосигналов с измерительными приемниками и анализаторами спектра

Аппаратура защиты телефонных линий

«Молния»

«Молния» - это средство защиты от несанкционированного прослушивания переговоров как по телефону, так и в помещении с помощью устройств, работающих в проводных линиях или линиях электросети.

Принцип действия прибора основан на электрическом пробое радиоэлементов. При нажатии на кнопку «Пуск» в линию подается мощный короткий высоковольтный импульс, способный полностью разрушить или нарушить функциональную деятельность средств съема информации.


амплитуда импульса при очистке телефонной линии

1600

амплитуда импульса при работе с электросетью

2000

импульсная мощность при очистке ТЛ

4 кВт

импульсная мощность при работе с электросетью

5 кВт

питание

сеть 220В, 50 Гц

вес

0,8 кг


Устройства защиты от утечки по акустическим каналам «Троян»

Троян Акустический блокиратор всех устройств съёма информации.

В условиях появления всё более совершенных устройств съёма и записи речевой информации, использование которых сложно зафиксировать поисковой техникой ( лазерные устройства съёма, стетоскопы, направленные микрофоны, микромощные радиомикрофоны с вынесенным микрофоном, проводные микрофоны, современные цифровые диктофоны, радиозакладки, передающие акустическую информацию по электросети и иным линиям связи и сигнализации на низких частотах и т. д. ), акустический маскиратор зачастую остаётся единственным средством, обеспечивающим гарантированное закрытие всех каналов утечки речевой информации.


Принцип работы:

В зоне разговора располагается прибор с выносными микрофонами ( микрофоны должны находиться на расстоянии не менее 40-50 см. от прибора во избежание акустической обратной связи ). Во время разговора речевой сигнал поступает от микрофонов на схему электронной обработки, которая устраняет явление акустической обратной связи ( микрофон - динамик ) и превращает речь в сигнал, который содержит основные спектральные составляющие исходного речевого сигнала.
