Материал: 00511

Приточные и вытяжные систмы

План лекции

а) Приточные системы вентиляции с механическим побуждением

б) Компоновка приточной камеры

в) Вытяжные системы

г)Воздухоприемные устройства

Приточные системы

Приточные системы с механическим побуждением состоят из следующих конструктивных элементов :

1) воздухоприемного устройства;

2) приточной камеры, в которой размещают вентилятор с электродвигателем и установки для соответствующей обработки воздуха (фильтры для очистки воздуха от пыли, калориферы для нагрева воздуха, устройства для охлаждения и увлажнения воздуха);

3) сети воздуховодов, по которым приточный воздух от вентиляторов направляется в вентилируемое помещение;

4) приточных отверстий и насадков, через которые воздух поступает в помещение;

5) жалюзийных или других воздухораспределителей, установленных на выходе воздуха из приточных отверстий;

6) регулирующих устройств (дроссель-клапанов, задвижек и др.), расположенных в воздухоприемных отверстиях или на ответвлениях воздуховодов.

В тех случаях, когда установленное внутри здания оборудование создает шум при работе выше допустимого, это оборудование размещают в изолированных помещениях, называемых вентиляционными (приточными) камерами. При компоновке приточных камер необходимо предусматривать возможность монтажа и демонтажа оборудования и удобство его обслуживания. Проходы для обслуживания оборудования должны быть шириной не менее 0,7 м.

На рис. 8 приведен пример компоновки приточной камеры . Наружный воздух

Рис.8. Компоновка приточной камеры

1 – неподвижные жалюзийные решетки; 2 – утепленный клапан; 3 – самоочищающийся фильтр; 4 – обводной канал; 5 – калориферы; 6 – предохранительная решетка; 7 – гибкие вставки; 8 – вентилятор; 9 – патрубки с заглушками; 10 – герметичные двери; 11- тепловая изоляция

поступает через воздухозаборную решетку, проходит через приемный клапан и фильтр, подогревается в калорифере в холодный период и подается в систему воздуховодов для последующей раздачи по помещениям. Приточные вентиляционные установки имеют систему автоматики и звукоизоляцию.

Среди основных характеристик для подбора приточных вентиляционных установок следующие:

- производительность по воздуху (м³/ч), может составлять от нескольких десятков до нескольких десятков тысяч м³/ч;

- мощность подогревателя (кВт). Величина мощности определяется из условий подогрева в холодное время свежего воздуха от температуры наиболее холодной пятидневки до температуры подачи воздуха в помещение;

- напор или давление в кПа;

- уровень шум, дБ.

Условно можно разделить приточные установки на несколько типов:

- типу нагревателя:

а) с электрическим калорифером;

б) с водяным калорифером.

- по расходу воздуха:

а)от 200 до 3000 м³/ч – мини-приточные установки;

б) более 3000 м³/ч – центральные приточные установки;

- по конструктивному исполнению:

а) для вертикального монтажа;

б) для горизонтального монтажа;

в) универсальные

Система автоматического управления приточной установки позволяет ступенчато или плавно регулировать тепловую мощность калорифера, что определяет выходную температуру калорифера, что определяет выходную температуру воздуха из установки в холодный период.

Если в приточной установке используется водяной калорифер, то автоматика имеет более сложное исполнение, т.к. в этом случае необходимо обеспечить дополнительно защиту от замораживания в холодный период.

Приточные камеры механической вентиляции могут быть расположены в подвальном или цокольном этаже, а также в технических этажах и на чердаке.

В производственных зданиях камеры нередко размещают на специальных площадках непосредственно в цехе.

В любом случае приточные камеры размещают как можно ближе к обслуживаемым помещениям.

Вытяжные системы

Вытяжные системы вентиляции с механическим побуждением состоят из следующих конструктивных элементов :

- вытяжных решеток;

- сети воздуховодов и каналов;

- вытяжной камеры, в которой установлен вентилятор с электродвигателем;

- устройства для очистки воздуха (очистка воздуха применяется при особом загрязнении воздуха или при подаче воздуха на рециркуляцию);

- вытяжной шахты, через которую воздух удаляется в атмосферу;

- регулирующих устройств (дроссель-клапанов, задвижек).

Отдельные вентиляционные установки могут не включать всех вышеперечисленных элементов. В вытяжных системах вентиляции с естественным побуждением движения воздуха отсутствуют вентиляторы с электродвигателем и устройства для очистки воздуха.

Над выбросными шахтами для предохранения от попадания в них дождя и снега устанавливают зонты. Зонты не следует устанавливать над факельными выбросами и круглосуточной работе вытяжной системы.

При большом числе вытяжных систем выбросные шахты отдельных систем можно объединять в общую шахту.

Системы с местными отсосами, обслуживающие взрывоопасные помещения, содержащие вредные химические вещества и резкие запахи, не следует объединять общей шахтой с другими вытяжными системами.

Вытяжные установки могут быть представлены:

- автономными осевыми вентиляторами, установленными непосредственно в стене;

- крышными вентиляторами, установленными на кровле;

- центробежным вентиляторами, установленными на стене или кровле на металлических конструкциях;

- канальными вентиляторами в корпусе в форме обечайки или коробчатом корпусе, устанавливаемыми в сети воздуховодов;

- вытяжными вентиляционными установками, с вентиляторами, гибкими вставками, регулирующими клапанами и собранными в едином корпусе.

Приточно-вытяжные установки

Системы приточно-вытяжной вентиляции применяются для промышленных, административных и общественных зданий. Такие системы эффективны не только с санитарно-гигиенической точки зрения, но и экономической, поскольку позволяют значительно снизить затраты на отопление, используя утилизацию тепла. Тепло удаляемого воздуха используется для нагрева приточного воздуха в специальных теплообменниках, называемых трекуператорами.

Тесты к лекции 6

Какая решетка применяется в воздухозаборных устройствах?

1. Жалюзийная регулируемая.

2. Жалюзийная нерегулируемая.

3.Решетка РР..

Как определяется мощность подогревателя?

1. Величина мощности определяется из условий подогрева в холодное время свежего воздуха от температуры наиболее холодной пятидневки до температуры подачи воздуха в помещение.

2. Величина мощности определяется из условий подогрева в холодное время свежего воздуха от температуры наиболее холодного месяца в году до температуры подачи воздуха в помещение.

3. Величина мощности определяется в зависимости от марки калорифера.

В каких единицах определяется производительность вентиляционной установки?

1.В ваттах.

2. В м³/ч.

3. В Па.

Лекция 7

Калориферы приточной камеры

План лекции

а) Устройство калориферов

б) Подвод теплоносителя к калориферам

в) Установка калориферов

г) Расчет калориферов

Калориферы – приборы для нагревания воздуха. По виду теплоносителя калориферы могут быть водяными, паровыми, электрическими .

Водяные и паровые калориферы подразделяются на гладкотрубные и ребристые, последние в свою очередь подразделяются на пластинчатые и спирально-наивные.

Различают одноходовые и многоходовые калориферы рис.9. В одноходовых теплоноситель движется в одном направлении, а во многоходовых несколько раз меняет направление вследствие наличия перегородок в коллекторных крышках.

Рис.9. Калориферы: а) одноходовые; б) многоходовые

Воздухонагреватели биметаллические со спирально-накатным оребрением бывают типов КСк3, КСк4, КП3-СК и КП4-СК.

Воздух, поступающий в воздухонагреватели по ПДК должен соответствовать ГОСТ 12.1.005-86.

В качестве теплоносителя в воздухонагревателях КСк3 и КСк4 может использоваться вода с до 180 и Теплоносителем в КП3-СК и КП4-СК является пар с и до 190 .

Воздухонагреватели изготавливаются двух моделей 3 и 4 – средней и большой. В зависимости от присоединительных размеров воздухонагреватели каждой модели подразделяются на 7 типоразмеров.

Воздухонагреватели состоят из трубных решеток, биметаллических теплообменных элементов, крышек с перегородками и боковых щитков.

Воздухонагреватели КСк3 и КП3 имеют три ряда трубок по направлению воздуха, КСк4 и КП4 – четыре. Теплопередающая трубка изготовляется из двух трубок, насаженных одна на другую: внутренняя трубка стальная диаметром 16 мм и толщиной стенки 1,2 мм, наружная трубка – алюминиевая с накатным на ней оребрением. Теплопередающие трубки своими концами вварены в трубчатые решетки. К трубчатым решеткам привариваются крышки, образуя распределительно-сборные коллекторы. Одна из крышек глухая, другая имеет два патрубка для подвода и отвода жидкости. Многоходовое движение организуется с помощью перегородок, устанавливаемых в коллекторах .

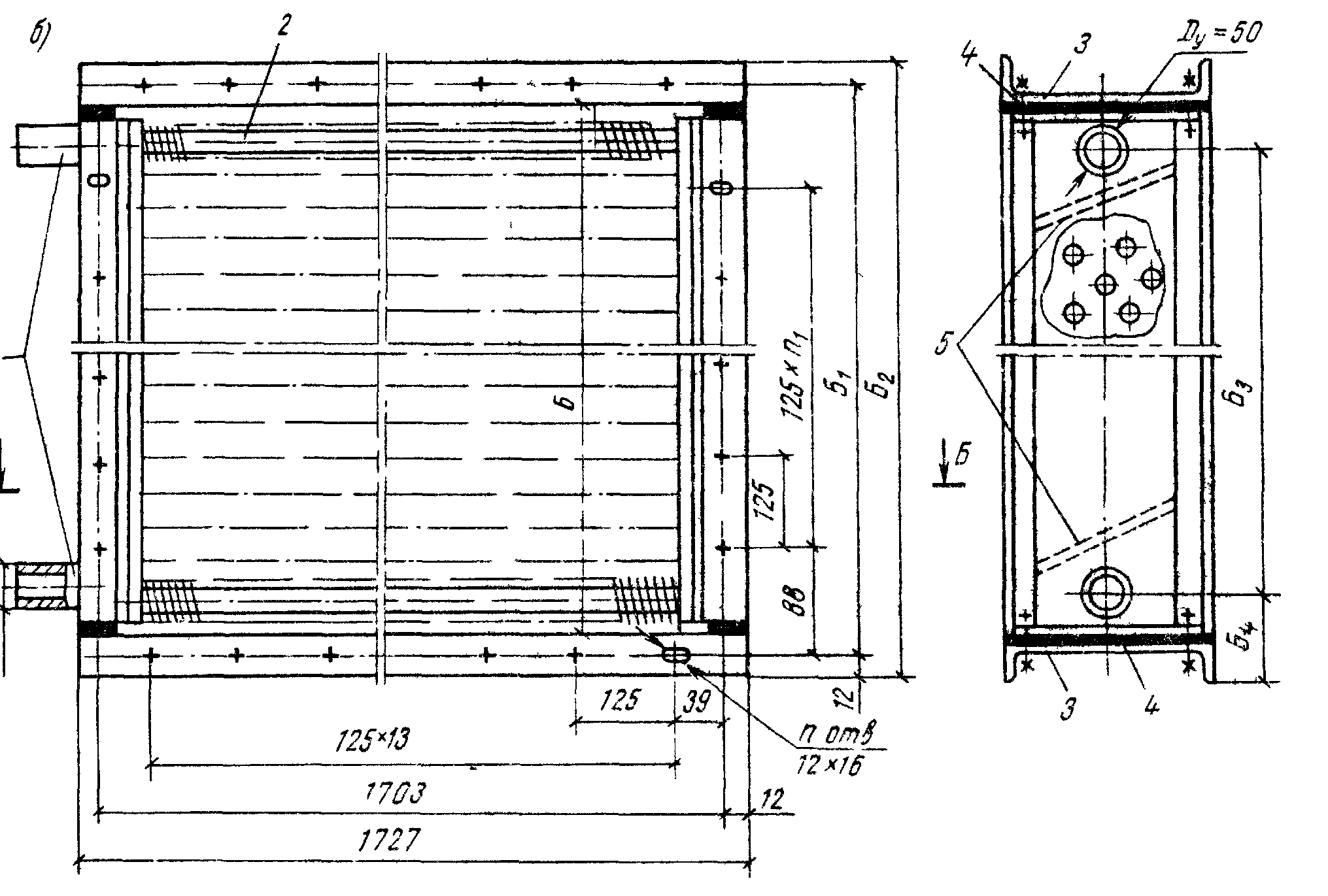

Рис.10. Воздухонагреватель КСк

Калориферы стальные с гофрированными пластинами и плоскоовальными трубками КВБ5, КВБ8, КВБ10 и КВБ11.

Теплопередающая поверхность калориферов состоит из плоскоовальных стальных трубок, на которые насажены стальные гофрированные пластины толщиной 0,5 мм.

Калориферы стальные пластинчатые КВСБ-П, КВББ-П.

Подвод теплоносителя к калориферам

Трубопроводы, питающие калориферные установки приточных камер, как правило, не следует совмещать с трубопроводами: систем отопления, оборудованных местными нагревательными приборами; водо-пароподогревателями систем горячего водоснабжения; систем производственного назначения.

Многоходовые калориферы при теплоносителе воде соединяются параллельно или последовательно. При теплоносителе паре калориферы соединяются параллельно.

Установка калориферов

Установка калориферов по отношению к проходящему чрез них воздуху может быть последовательной и параллельной.

В первом случае воздух встречает на своем пути сопротивление только одного калорифера при сравнительно небольшой скорости, а во втором случае он преодолевает сопротивление нескольких последовательно установленных калориферов при значительно большей скорости, чем в первом случае, в связи с чем сопротивление проходу воздуха при последовательной установке значительно больше, чем при параллельной.

Параллельная установка по ходу воздуха применяется, когда требуется нагреть большое количество воздуха на небольшую разность температур, а последовательная установка калориферов по воздуху необходима при большой степени нагрева воздуха, то есть при большой разности конечной и начальной температур.

При установке калориферов массовая скорость движения воздуха должна быть в пределах 4…12 .

В калориферной установке все калориферы должны быть одинаковыми по типу, модели, номеру.

Для регулирования теплоотдачи калориферов и изменение степени нагрева воздуха предусматривают установку обводного клапана. Регулирование температуры приточного воздуха осуществляют путем открытия обводного клапана и пропуска через него некоторого количества холодного воздуха, минуя калорифер.

При теплоносителе паре установка обводного клапана обязательна, так как пар не поддается качественному регулированию, а температура его высокая. При теплоносителе воде установка обводного клапана возможна, но не обязательна.

Обвязку калориферов трубопроводами осуществляют по двум схемам – параллельной и последовательной.

При теплоносителе воде возможна параллельная и последовательная обвязка калориферов. Скорость движения воды в калориферах находится в пределах 0,2…0,4 м/с.

При теплоносителе паре применяется только параллельная схема обвязки калориферов.

Расчет калориферов

1. Задаваясь массовой скоростью воздуха ( ), определяют необходимую площадь фронтального сечения калориферов по воздуху :

,

G – расход нагреваемого воздуха.

2. Пользуясь техническими данными о калориферах (приложение II) и исходя из необходимой площади фронтального сечения , подбирают номер и число устанавливаемых параллельно калориферов и находят действительную площадь их фронтального сечения f. Число калориферов должно быть минимальным.

3. Определяют действительную массовую скорость в калориферах:

При теплоносителе воде расход проходящей через каждый калорифер воды /с, вычисляют по формуле:
