В фильтрах третьего класса, заполненных более толстыми волокнами, проволокой, перфорированными листами и т.п., в основном действует инерционный эффект. Для уменьшения пор и каналов в заполнении фильтров последние смачиваются.

Фильтры выбираются с учетом начальной запыленности воздуха и допускаемой остаточной концентрации пыли в воздухе после его очистки, то есть по их эффективности. При этом принимают во внимание начальное сопротивление фильтра и изменение сопротивления при заполнении фильтра, а также его конструктивные и эксплуатационные особенности. Зависимость начального сопротивления Н [Па] от удельной воздушной нагрузки L фильтров приводится на графиках. Зависимость повышения сопротивления Н( ) запыленного фильтра по сравнению с начальным от массы уловленной в нем пыли и (1-Е) “проскока” от приводится на графиках в справочниках. Полное сопротивление фильтра H=H(L)+H( ). Комплексный критерий качества Кк учитывает одновременно их эффективность, начальное сопротивление и пылеёмкость. Выбранные фильтры проверяются по пылеёмкости.

Сухие пористые фильтры.

Рулонный волокнистый фильтр ФРУ выполнен в виде рулонного каркаса 1, через сечение которого проходит очищаемый воздух. Каркас в верхней и нижней частях имеет катушки барабаны 2. На верхнюю катушку наматывается в виде рулона фильтрующего материала, полотнище которого пропускается через живое сечение фильтра и закрепляется на нижней катушке. Воздух, проходя через полотнище, оставляет в нем пыль. Фильтрующий материал – упругое стекловолокно. Сопротивление материала возрастает с накоплением в фильтрующем материале пыли. При достижении расчетной величины сопротивления материал перематывается с верхней катушки на нижнюю вручную или автоматически, в результате чего сопротивление фильтра остается практически постоянным.

Ячейковые волокнистые фильтры состоят из корпуса, в котором укреплена решетка из прутков, на которую вручную укладывается фильтрирующий материал (марки ФяП, ФяР).

Степень очистки фильтрующих материалов регламентируется требованиями ГОСТ Р 51251-99 EN 779 или европейским стандартом EUROVENT4/9, DIN 185.

К фильтрам грубой очистки относятся фильтры классов EU 1 – EU 4, к фильтрам тонкой очистки EU 5 – EU 9.

Фильтрами абсолютного класса считаются фильтры EU 10 – EU 14.

Тесты к лекции 8-9

Что такое эффективность очистки воздуха?

1. Количество пыли, задерживаемое в пылеуловителе.

2. Разность давлений до и после фильтра.

3. Степень или эффективность очистки представляет собой отношение разности массового расхода пыли, содержащейся в воздухе или газе до и после пылеуловителя или фильтра, к массовому расходу пыли до пылеуловителя или фильтра.

К какому типу пылеуловителей относятся циклоны?

1. Гравитационному.

2. Инерционному.

3. Контактного действия.

На сколько классов по эффективности очистки делятся воздушные фильтры?

1.На четыре класса.

2. На три класса.

3. На два класса.

Лекция 10, 11

Распределение воздуха в помещениях

План лекции

а) Приточные струи

б) Способы подачи воздуха в помещения

в) Определение количества воздухораспределителей

Приточные струи. Вентиляция помещений любого назначения представляет собой перенос определенных объемов воздуха, вытекающего из приточных отверстий. Перемещение воздуха обусловлено также наличием в помещении тепловых струй, а также движением воздуха у всасывающих отверстий.

Строительные конструкции помещения и технологическое оборудование при набегании на них потоков воздуха оказывают существенное влияние на скорость и направление их дальнейшего распространения.

Воздушные потоки – струи, образующиеся в помещении ,- переносят поступающие в воздух помещения вредные выделения (тепло, пары, газы, пыль) и формируют по объему помещения поля скоростей, температур и концентраций.

При распределении приточного воздуха в помещении необходимо учитывать все особенности распределения приточных струй, с тем, чтобы в рабочей зоне помещения обеспечить требуемые параметры.

Струей называют поток жидкости или газа с конечными поперечными сечениями.

Если струя истекает в помещение, заполненное воздухом, то она называется затопленной .

В зависимости от гидродинамического режима струи могут быть ламинарными и турбулентными. Приточные вентиляционные струи всегда турбулентные.

Струи бывают изотермические и неизотермические. Струю называют изотермической, если температура во всем объеме струи одинаковая и равна температуре окружающего воздуха. Для вентилирования воздуха в основном применяются неизотермические струи.

Струю называют свободной, если она истекает в достаточно большое пространство и не имеет никаких помех для своего свободного развития.

Если на развитие струи оказывают влияние ограждающие конструкции помещения, такую струю называют стесненной или несвободной. Вентиляционные приточные струи развиваются в помещениях ограниченных размеров и могут испытывать влияние ограждающих конструкций, но в определенных условиях их можно считать свободными.

Струя, истекающая из отверстий, расположенных вблизи какой либо плоскости ограждения помещения, параллельно этой плоскости будет настилаться на нее. Такую струю называют настилающейся.

Все приточные струи можно разделить на две группы:

1)с параллельными векторами скоростей истечения;

2)с векторами скоростей, составляющими между собой некоторый угол.

Конструкция воздухораспределительного устройства определяет форму и направление приточной струи и характер ее развития в помещении. В зависимости от конструкции воздухораспределительного устройства струи могут быть прямоточными и закрученными.

Приточные струи подразделяются на компактные и плоские, у которых векторы скоростей параллельны между собой, а также на веерные и конические, у которых векторы скоростей образуют между собой некоторый угол.

Закрученные струи, у которых векторы скоростей складываются из векторов скоростей поступательного и вращательного движения, подразделяются на компактные и конические.

Максимальные скорости движения воздуха и избыточные температуры располагаются на условных поверхностях максимальных параметров.

Скорости и избыточные температуры воздуха уменьшаются к границам струи и по мере удаления струи от места истечения.

Формы приточных струй показаны на рис. 1.

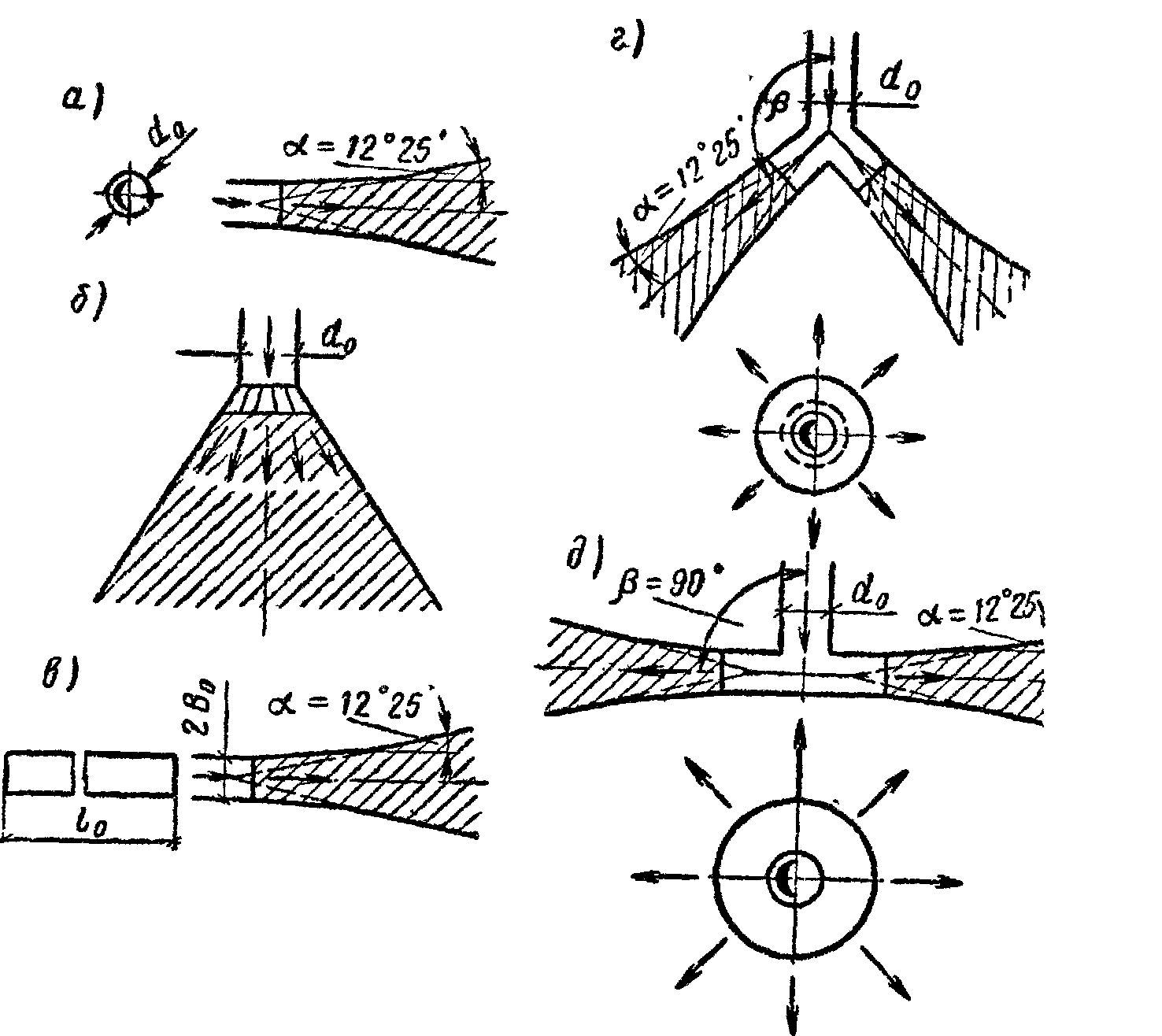

Рис. 1. Формы приточных струй

Компактные струи образуются (а - рис.1,) при истечении воздуха из круглых, квадратных и прямоугольных отверстий. Струя истекающая из круглого отверстия остается осесимметричной по всей длине своего развития. При истечении из квадратного или прямоугольного отверстия струя вначале не будет осесимметричной, но на некотором расстоянии от насадка преобразуется в осесимметричную. Плоскость максимальных параметров представляет собой линию, совпадающую с геометрической осью струи.

Плоские струи образуются (в рис.1)при истечении из вытянутых прямоугольных отверстий с соотношением сторон больше 5 или из щелевых отверстий. Плоскость максимальных параметров представляет плоскость, совпадающую с геометрической плоскостью симметрии струи параллельной большей стороне прямоугольного отверстия. Как плоская струя рассчитывается на расстоянии , где – размер большей стороны прямоугольного отверстия; при ˃ струя рассчитывается как компактная.

При истечении воздуха из круглого отверстия с диффузорами для принудительного расширения образуется коническая струя. Плоскость максимальных параметров представляет коническую поверхность, при чем образующая конуса является геометрической осью струи.

Если струя истекает из кольцевой щели под углом к ее оси , то ее называют кольцевой, при – полной конической, при – полной веерной (д рис.1). У полных веерных струй угол распределения воздуха в пространство 360⁰; при меньшем угле распределения струя будет не полной веерной. Плоскость максимальных параметров представляет плоскость, совпадающую с плоскостью принудительного угла раскрытия струи.

Независимо от формы все струи, у которых при истечении нет принудительного изменения их направления, на некотором расстоянии от насадка расширяются; угол бокового расширения . Угол расширения конической струи при истечении почти совпадает с углом направляющих диффузоров, затем постепенно уменьшается и на расстоянии равным углу бокового естественного расширения ( ).

Рассмотрим схему турбулентной струи (изотермической).

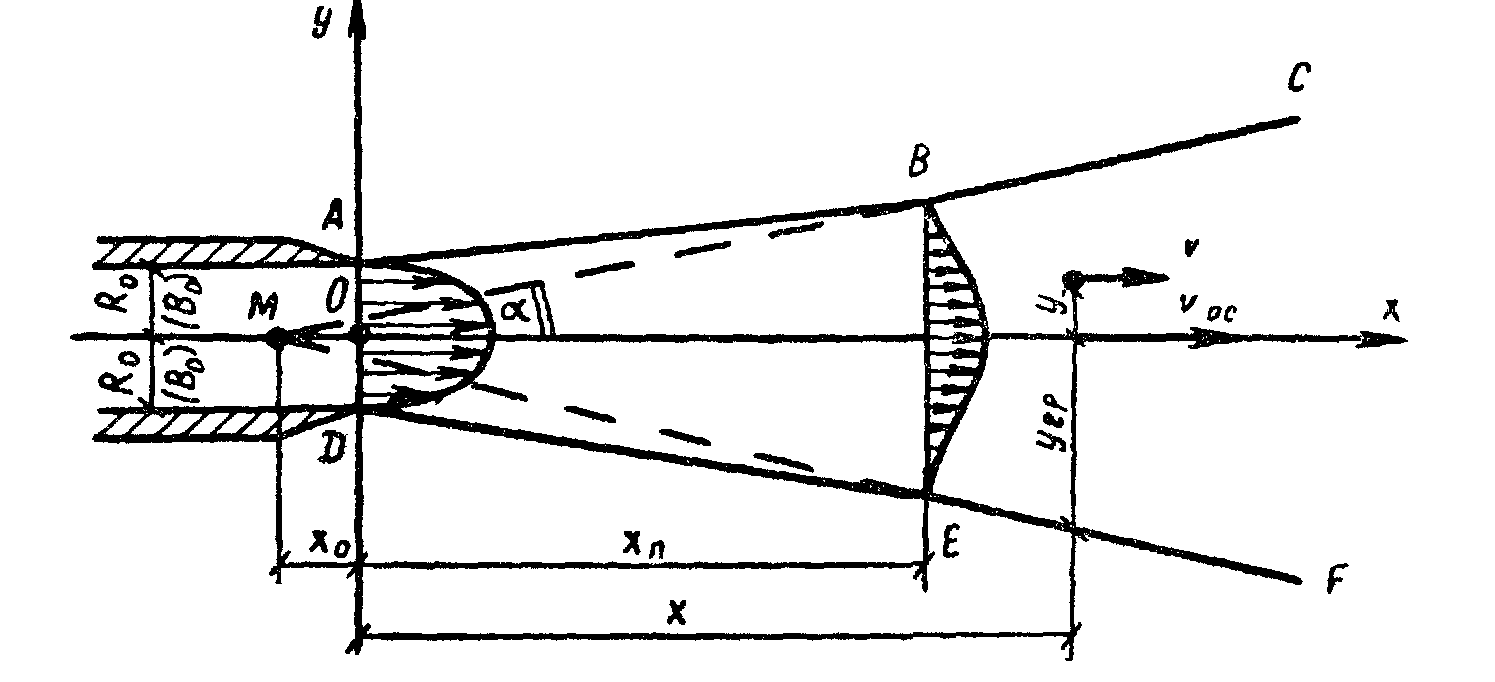

Рис.2. Схема турбулентной струи

Воздух, вытекая из отверстия, образует струю с криволинейными границами АВС и DEF.

В струе различают два участка: начальный ABED и основной CBEF. Сечение BE называют переходным сечением. В начальном участке струи поле скоростей истечения (начальное поле) формируется в поле скоростей основного участка. В общем случае начальное поле скоростей может быть равномерным и неравномерным. При равномерном поле скоростей в пределах начального участка на оси струи и во всех точках некоторого объема ее сохраняются начальные параметры истечения: скорость, температура и концентрация.

Границы основного участка струи BC и EF при продолжении пересекаются в точке М, называемой полюсом струи. Положение полюса струи точно не установлено. Известно только, что при равномерном начальном поле скоростей точка М находится примерно в центре выходного отверстия.

Турбулентная струя характеризуется интенсивным поперечным перемешиванием частиц. Частицы воздуха, совершая кроме поступательного движения вдоль потока поперечные перемещения в составе вихревых масс, вовлекают в поток частицы воздуха, которые тормозят периферийные слои струи. В результате масса струи растет, площадь поперечного сечения увеличивается, а скорость уменьшается.

Перенос вихревых масс обуславливающий изменение скоростей в струе, обуславливает также в струе изменение концентраций и температур.

Рассмотрим схему струи, истекающей в тупик.

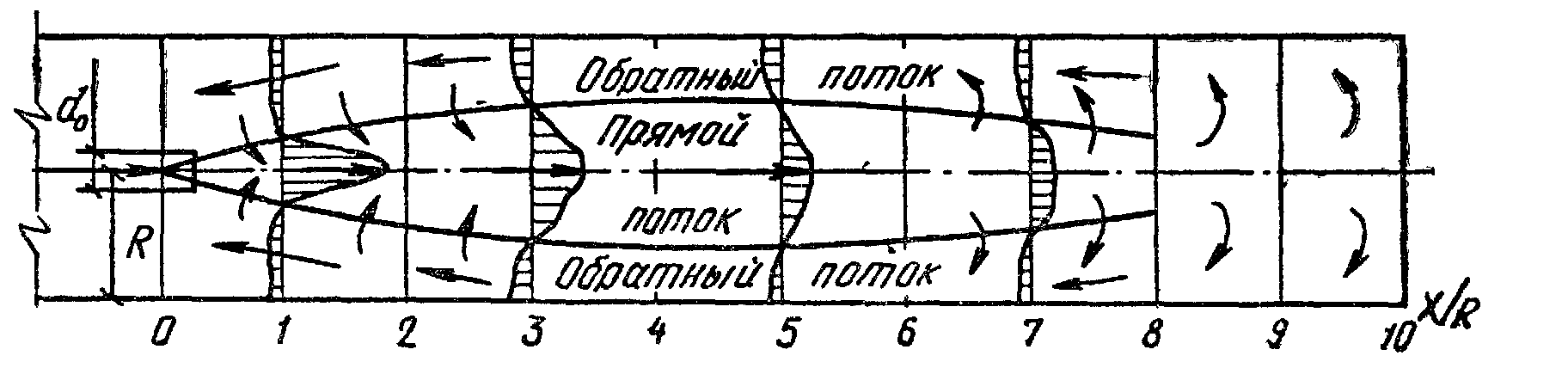

Рис.3. Схема струи, истекающей в тупик

Приточные струи, подаваемые в вентилируемое помещение, в подавляющем большинстве бывают стеснены плоскостями ограждения помещений. Развитие стесненных струй значительно отличается от развития свободных.

На рис.3 представлена схема струи, истекающей в тупик. В помещении образуется прямой поток воздуха, создаваемый истечением из насадка, и обратный, направляемый навстречу прямому потоку. В начале, пока площадь поперечного сечения мала по сравнению с площадью поперечного сечения помещения, струя развивается как свободная. Начиная с сечения, где площадь струи составляет примерно 0,2… 0,25 площади поперечного сечения помещения (его называют первым критическим сечением), струя начинает вести себя отлично от свободной: замедляется прирост площади поперечного сечения струи и расход в ней.

После того как площадь поперечного сечения струи достигнет 40% площади поперечного сечения помещения (второе критическое сечения), струя начинает угасать.

Обратный поток воздуха в помещении, образованный действием стесненной струи, занимает ту часть помещения, которая не занята прямым потоком.

На расстоянии можно считать свободной. Наибольшая длина на которую может распространяться стесненная струя , – площадь поперечного сечения помещения. За пределами струя распадается.

При подаче воздуха в помещение несколькими струями происходит их взаимное влияние, что учитывается введением в расчетные формулы коэффициента взаимодействия . При этом, если струи направлены параллельно друг другу, то увеличиваются параметры воздуха по сравнению с параметрами воздуха в одной струе.

Если струи направлены навстречу друг другу, то скорости в суммарном потоке по сравнению с одной струей уменьшаются.

В некоторых случаях не следует учитывать взаимодействие струй, например когда воздуховыпускные устройства располагаются равномерно по площади потолка.

При подаче воздуха стесненными струями, т.е. такими которые испытывают тормозящее влияние индуцированного ею обратного (встречного) потока, то закономерности изменения параметров учитываются коэффициентом стеснения . При этом уменьшаются значения скорости воздуха в струе по сравнению со свободной струей.

При подаче воздуха стесненными струями, затухающими в верхней зоне, рабочая зона омывается обратным потоком. Такая подача воздуха называется сосредоточенной

В неизотермических условиях развитие приточных струй происходит под влиянием инерционных и гравитационных сил, возникающих за счет разности плотностей воздуха в струе и в помещении. Максимальные параметры воздуха учитываются введением в расчетные формулы коэффициента неизотермичности . Коэффициент неизотермичности зависит от геометрической характеристики струи H, м, которая определяется по формуле:
