ход. В области р–п-перехода начинается интенсивная рекомбинация электронов и дырок, при которой электроны переходят из зоны проводимости в валентную зону и возникает лазерное излучение. Для таких лазеров применяют в основном арсенид галлия. Длина волны излучения составляет 0,8–0,9 мкм, КПД – 50–60 %. Линейные размеры такого лазера могут достигать 1 мм, мощность излучения – 10 мВт, а в импульсном режиме – до

100 Вт.

12.5. Применение лазерного излучения

Области применения лазерного излучения непрерывно расширяются как в научных исследованиях, так и в технике, медицине, биологии, связи, ядерной энергетике.

Возникла новая область физики – нелинейная оптика, в которой изучают взаимодействие лазерного излучения с веществом. За счет высокой напряженности электрического поля в лазерном луче, превышающей напряженность внутриатомных полей, происходят изменения в электронной оболочке атомов и возникает ряд новых явлений, которые можно использовать, например, в ядерной энергетике (управляемый термоядерный синтез).

13. ГАЗОРАЗРЯДНЫЕ ПРИБОРЫ

Газоразрядными (ГР) называют приборы, действие которых основано на электрическом разряде в газе.

При изготовлении в баллоне прибора создают вакуум, а затем наполняют баллон инертным газом (неоном, аргоном, гелием, криптоном, ксеноном) или парами ртути с давлением в несколько десятков миллиметров ртутного столба. В баллон ГР-прибора помещают электроды (в простейшем случае – катод и анод), выводы от которых подводят к ножкам цоколя прибора.

13.1. Электрический разряд в газе. Самостоятельный, несамостоятельный разряды

Под действием приложенного извне напряжения в ГР приборе (рис. 13.1) возникает электрический ток. Совокупность явлений в газе при прохождении через него электрического тока называют электрическим разрядом. При электрическом разряде в газе происходят следующие процессы: ионизация атомов газа – расщепление нейтральных атомов на свободные электроны и положительные ионы при соударении электрона с атомом; рекомбинация ионов – соединение положительного иона газа и свободного электрона в нейтральный атом.

151

При рекомбинации электрон переходит с более высокого энергетического уровня, соответствующего зоне проводимости, на более низкий, соответствующий валентной зоне. В результате перехода избыток энергии, равный разности этих уровней, излучается в виде квантов света. Кроме того, в ГР приборах возникает возбуждение атомов при соударении электронов с атомом, если энергия электрона недостаточна для ионизации. При возбуждении атома электроны внешней оболочки на короткое время (10 8 с) переходят на более высокий уровень, после чего возвращаются на прежний уровень, излучая кванты света.

Движущийся в газе электрон приобретает в электрическом поле энергию, величина которой определяется разностью потенциалов между электродами прибора. Разность потенциалов, необходимая для возбуждения, называется потенциалом возбуждения атома. Разность потенциалов, необходимая для ионизации, называется потенциалом ионизации. Потенциал ионизации выше потенциала возбуждения и зависит от рода газа.

Электрический разряд в газе прекращается при выключении напряжения или уменьшении его величины, когда прекращается ионизация атомов газа движущимися электронами. При этом за счет рекомбинации происходит деионизация газа.

При прохождении электрического тока через ГР прибор различают самостоятельный или несамостоятельный разряды.

Самостоятельный разряд происходит за счет непрерывного образования подвижных носителей заряда в результате бомбардировки катода ионами газа.

Несамостоятельный разряд происходит в результате воздействия на газ внешнего ионизатора (космических и солнечных лучей, электромагнитных излучений, радиации, акала катода или его освещения для получения эмиссии).

Эти два вида разрядов в зависимости от интенсивности ионизации могут быть разных типов: темный разряд, тлеющий, дуговой и искровой.

13.2. Вольт-амперная характеристика газотрона

Рассмотрим ВАХ простейшего ГР прибора с двумя одинаковыми электродами – газотрона, который подключен к источнику постоянного напряжения Ua через балластный резистор с сопротивлением Rб .

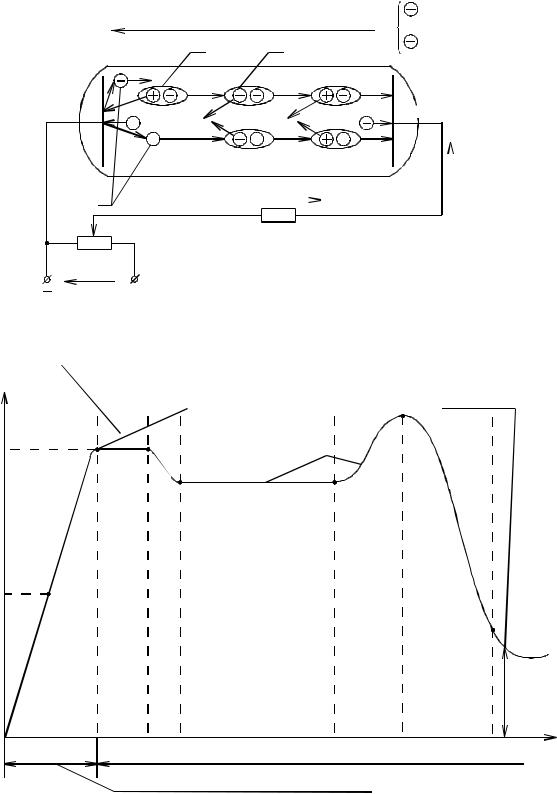

Пусть в баллоне, имеющем плоский анод и катод, находится разреженный газ, в котором содержится некоторое количество свободных электронов и положительных ионов в результате естественной ионизации (рис. 13.1, а). При включении источника питания возникает электрическое поле, под действием которого ионы движутся к катоду, а электроны – к аноду. Ток через прибор при этом мал. При увеличении напряжения Ua с

153

помощью потенциометра R1 растет напряженность ускоряющего электрического поля

E Uак l ,

где l – расстояние между анодом и катодом; Uак – напряжение между ними.

Как только Uак достигнет величины потенциала ионизации Uи (точка Б на ВАХ, рис. 13.1, б) увеличивается общее число электронов, приходящих на анод (участок БВ). При таком разряде, когда ток Ia еще мал, практически отсутствует рекомбинация в промежутке между анодом и катодом, и потому свечение газа не наблюдается, так как ионы газа не выбивают вторичные электроны с катода. Такой разряд требует естественной ионизации и его называют темным несамостоятельным разрядом (область I,

рис 13.1, б).

Когда напряжение Uак достигнет значения Uвр (точка В на ВАХ), ио-

ны получают достаточную скорость для того, чтобы вызвать электронную эмиссию с катода. Поэтому несамостоятельный разряд переходит в самостоятельный. Электроны, выбитые с катода, по пути с катода на анод ионизируют атомы газа. При этом поток электронов на анод лавинообразно нарастает, и сопротивление прибора уменьшается (участок ВГ). Однако процессы рекомбинации еще незначительны, свечения нет, и поэтому такой разряд принято называть темным самостоятельным (область II).

С ростом тока Ia напряжение на приборе падает до некоторой величины (участок ГД ВАХ), обеспечивающей поддержание так называемого тлеющего разряда, при котором увеличивается интенсивность процесса рекомбинации и начинается свечение газа. Цвет свечения определяется видом газа. Например, неон дает красно-оранжевое свечение, аргон – синее, гелий – желтое, пары ртути – сине-зеленое.

Участок IV на ВАХ, соответствующий нормальному тлеющему разряду, используют для стабилизации напряжения. Величина напряжения Uак при этом обычно составляет несколько десятков вольт, а в некоторых приборах – несколько сотен вольт.

Дальнейшее увеличение тока, например путем уменьшения Rб или увеличения Ua, приводит к росту Uак , а это, в свою очередь, приводит к росту интенсивности бомбардировки катода и возникновению аномального тлеющего разряда (участок ЕЖ ВАХ). С нагревом катода растет интенсивность свечения, уменьшается сопротивление прибора и тлеющий разряд переходит в дуговой (участок VI ВАХ).

Дуговой разряд (участок VII ВАХ) характеризуется очень большим током (сотни ампер), низким напряжением Uак (10 – 15 В) и ярким свечением. Этот разряд используют в мощных источниках света, в сварке, в вы-

154

прямителях большой мощности. При дуговом разряде имеет место широкий спектр светового излучения, включая ультрафиолетовое.

При включении ГР прибора в цепь источника напряжения Ua без токоограничивающего резистора процесс лавинообразно проходит стадии всех видов разряда, при этом очень быстро развивается дуговой разряд, разрушающий электроды и выводящий прибор из строя, если мощность источника Ua достаточно велика.

13.3.Распределение потенциала между электродами

вгазоразрядном приборе. Катодное падение напряжения

Рассмотрим распределение потенциала электрического поля в пространстве между анодом и катодом ГР прибора в режиме тлеющего разряда.

При отсутствии тлеющего разряда падение напряжения между анодом и катодом Uак линейно снижается к катоду до нуля, если катод заземлен (рис. 13.2, кривая 1). При достаточно малом расстоянии между анодом и катодом lак по сравнению с их диаметрами напряженность электрического поля

E x x Uак lак const,

т.е. электрическое поле в приборе однородно. При возникновении тлеющего разряда газ ионизируется, причем число ионов и электронов практически одинаково. Этот газ называют электронно-ионной плазмой. Плазма обладает сравнительно высокой электрической проводимостью и занимает практически весь объем баллона (область II), так как нейтральные атомы практически отсутствуют. В плазме беспорядочное тепловое движение заряженных частиц преобладает над их направленным движением, но все же электроны движутся к аноду, а ионы – к катоду.

В связи с высокой проводимостью плазмы распределение потенциала между анодом и катодом при тлеющем разряде определяется кривой 2 (рис. 13.2). Потенциал резко нарастает: от нуля практически до величины Uак на малом расстоянии d от катода (область I), где напряженность электрического поля E Uак d велика. В этой области на ионы действует большая ускоряющая сила и при соударении с катодом они вызывают эмиссию электронов. Катодное падение напряжения в области I поддерживает непрерывный ток через прибор. Ток в основном создается электронами, так как ионы из-за большой массы в плазме имеют малую скорость перемещения.

Вылетевшие с катода электроны, получая высокую скорость в катодной области I, вызывают ионизацию нейтральных молекул газа, компенсируя убыль ионов из-за рекомбинации. При возникновении тлеющего раз-
