Лабораторная работа: создание простой сети

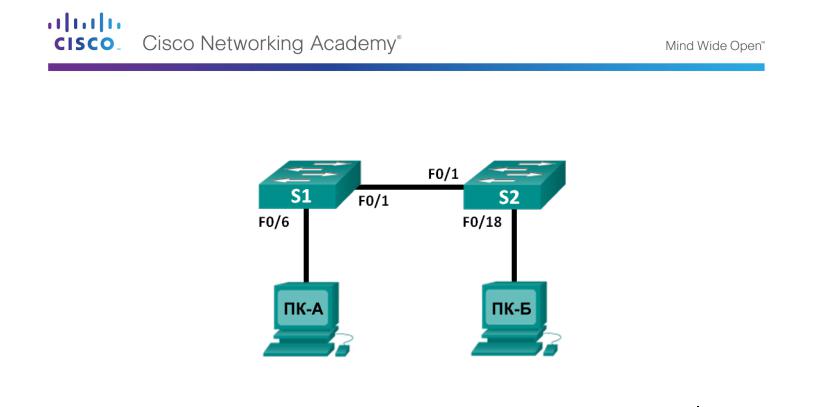

Топология

Таблица адресации









Шлюз по













Устройство

Интерфейс

IP-адрес

Маска подсети

умолчанию















S1

VLAN 1

Недоступно

Недоступно

Недоступно















S2

VLAN 1

Недоступно

Недоступно

Недоступно















ПК-А

Сетевой адаптер

192.168.1.10

255.255.255.0

Недоступно















ПК-Б

Сетевой адаптер

192.168.1.11

255.255.255.0

Недоступно















Задачи

Часть 1. Настройка топологии сети (только Ethernet)

Укажите, какие кабели и порты должны использоваться в сети.

Проложите кабели между устройствами.

Часть 2. Настройка узлов ПК

Настройте на узлах статический IP-адрес на интерфейсах, которые подключены к локальной сети.

Проверьте связь между компьютерами с помощью утилиты ping.

Часть 3. Настройка и проверка основных параметров коммутатора

Настройте имя узла, локальные пароли и баннер входа в систему для каждого коммутатора.

Сохраните текущие конфигурации.

Отобразите текущую конфигурацию коммутатора.

Отобразите версию IOS текущего коммутатора.

Отобразите статус интерфейсов.

©Корпорация Cisco и/или её дочерние компании, 2014. Все права защищены.

В данном документе содержится общедоступная информация корпорации Cisco.

Стр. 1 из 14

Лабораторная работа: создание простой сети

Исходные данные/сценарий

Сети состоят из трёх основных компонентов: узлов, коммутаторов и маршрутизаторов. В этой лабораторной работе вам предстоит построить простую сеть с двумя узлами и двумя коммутаторами и настроить основные параметры, включая имя узла, локальные пароли и баннер входа в систему. С помощью команды show отобразите текущую конфигурацию, версию IOS и состояние интерфейса. С помощью команды copy сохраните конфигурации устройств.

В данной лабораторной работе вам нужно применить к компьютерам IP-адресацию и обеспечить соединение между этими двумя устройствами. Для проверки подключения используйте утилиту ping.

Примечание. Используются коммутаторы: Cisco Catalyst 2960s с операционной системой Cisco IOS версии 15.0(2) (образ lanbasek9). Можно использовать другие коммутаторы и версии ПО Cisco IOS. В зависимости от модели и версии Cisco IOS выполняемые доступные команды и выводы могут отличаться от данных, полученных в ходе лабораторных работ.

Примечание. Коммутаторы необходимо очистить от данных и загрузочной конфигурации. Процедура инициализации и перезагрузки коммутатора описана в приложении А.

Необходимые ресурсы

2 коммутатора (Cisco 2960, ПО CISCO IOS версии 15.0(2), образ lanbasek9 или аналогичный)

2 ПК (Windows 7, Vista и XP с программой эмуляции терминала, например Tera Term)

Консольные кабели для настройки устройств CISCO IOS через консольные порты

Кабели Ethernet в соответствии с топологией

Часть 1: Настройка топологии сети (только Ethernet)

В части 1 вам необходимо проложить кабели между устройствами в соответствии с топологией сети.

Шаг 1: Включите устройства.

Включите все устройства в топологии. Коммутаторы не имеют кнопок включения и включаются при подключении шнура питания.

Шаг 2: Соедините два коммутатора.

Подключите один конец кабеля Ethernet к разъёму F0/1 на коммутаторе S1, а другой — к разъёму F0/1 на коммутаторе S2. Лампочки разъёмов F0/1 на обоих коммутаторах загорятся жёлтым, а потом зелёным цветом. Это означает, что коммутаторы подключены правильно.

Шаг 3: Подсоедините компьютеры к соответствующим коммутаторам.

a.Подключите один конец второго кабеля Ethernet к порту сетевого адаптера ПК-А. Другой конец кабеля подключите к разъёму F0/6 на коммутаторе S1. После подключения ПК к коммутатору лампочка разъёма F0/6 загорится сначала жёлтым, а затем зелёным цветом, означающим, что ПК- А подключён правильно.

b.Подключите один конец последнего кабеля Ethernet к порту сетевого адаптера ПК-Б. Подключите другой конец кабеля к разъёму F0/18 на коммутаторе S2. После подключения ПК к коммутатору лампочка разъёма F0/18 загорится сначала жёлтым, а затем зелёным цветом, означающим, что ПК-Б подключён правильно.

Шаг 4: Осмотрите сетевые соединения.

После подведения кабелей к сетевым устройствам тщательно проверьте соединения, чтобы впоследствии сократить время поиска и устранить неполадки с сетевым подключением.

© Корпорация Cisco и/или её дочерние компании, 2014. Все права защищены.

Стр. 2 из 14

В данном документе содержится общедоступная информация корпорации Cisco.

Лабораторная работа: создание простой сети

Часть 2: Настройка узлов ПК

Шаг 1: Настройте статический IP-адрес на компьютерах.

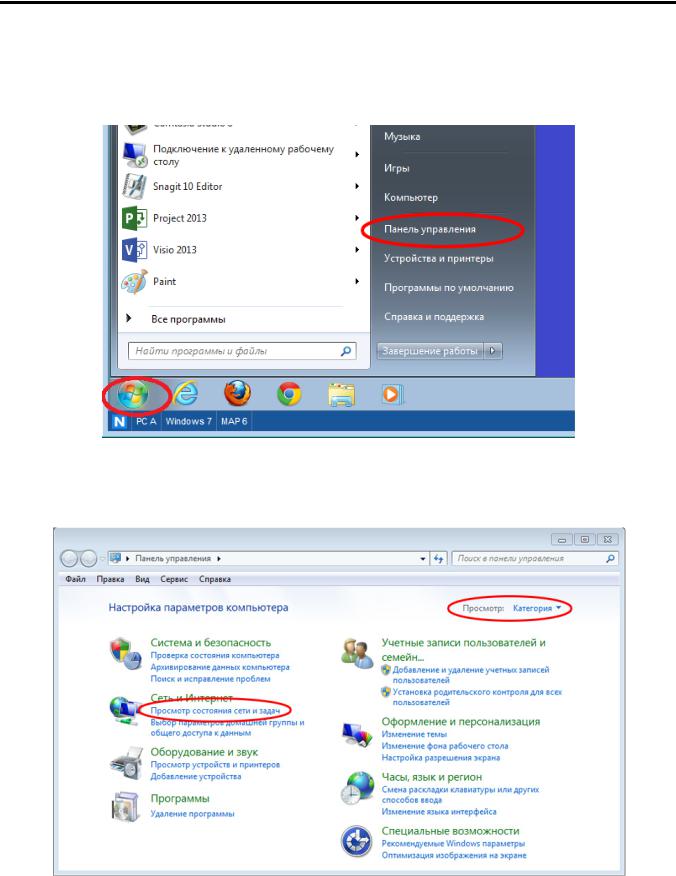

a. В ОС Windows нажмите кнопку Пуск и зайдите в Панель управления.

b.В разделе «Сеть и Интернет» нажмите на ссылку Просмотр состояния сети и задач.

Примечание. Если в Панели управления отображается список значков, нажмите на раскрывающееся меню Просмотр: и выберите параметр Категория.

© Корпорация Cisco и/или её дочерние компании, 2014. Все права защищены.

Стр. 3 из 14

В данном документе содержится общедоступная информация корпорации Cisco.

Лабораторная работа: создание простой сети

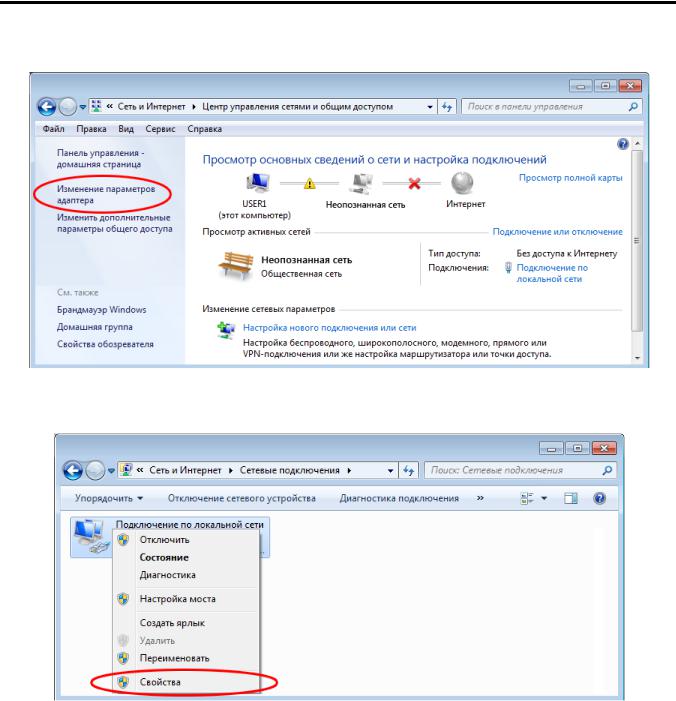

c.В левой части окна «Центр управления сетями и общим доступом» нажмите на ссылку Изменение параметров адаптера.

d.В окне «Сетевые подключения» отображаются доступные интерфейсы ПК. Нажмите правой кнопкой мыши на значок Подключение по локальной сети и выберите пункт Свойства.

© Корпорация Cisco и/или её дочерние компании, 2014. Все права защищены.

Стр. 4 из 14

В данном документе содержится общедоступная информация корпорации Cisco.

Лабораторная работа: создание простой сети

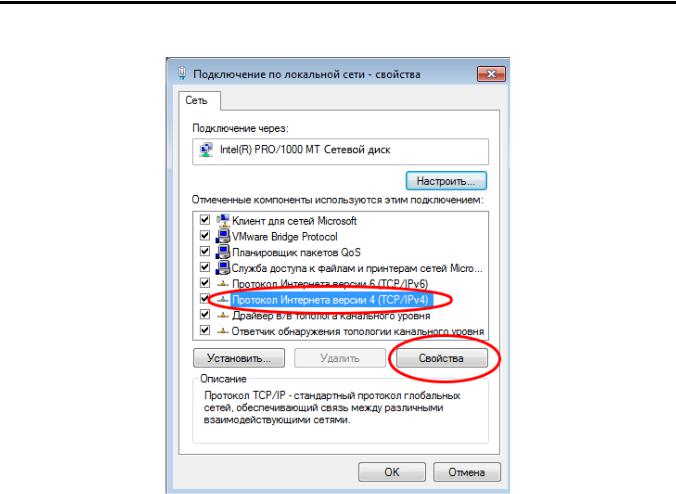

e. Выберите опцию Протокол Интернета версии 4 (TCP/IPv4) и нажмите кнопку Свойства.

Примечание. Чтобы открыть окно «Свойства», можно также дважды нажать кнопкой мыши на

Протокол Интернета версии 4 (TCP/IPv4).

© Корпорация Cisco и/или её дочерние компании, 2014. Все права защищены.

Стр. 5 из 14

В данном документе содержится общедоступная информация корпорации Cisco.
