Лабораторная работа: создание простой сети

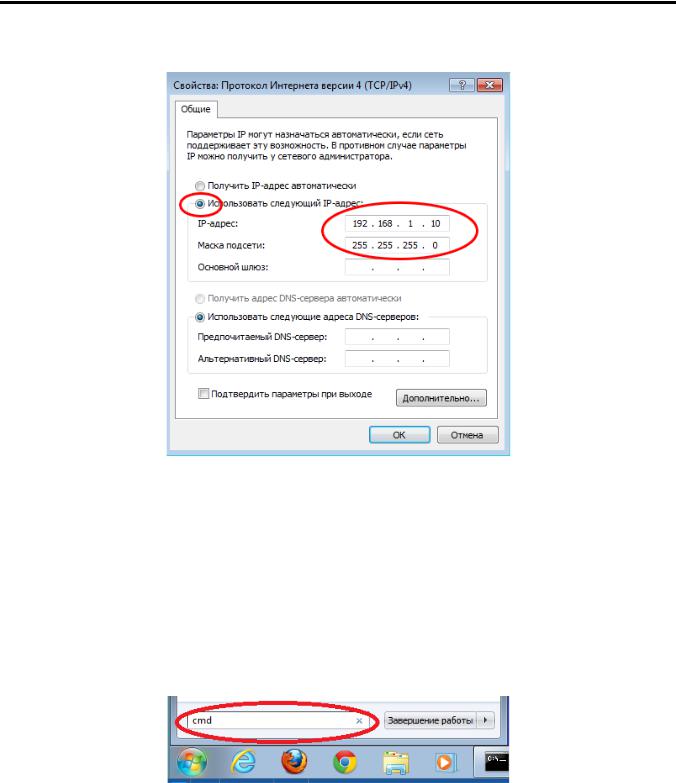

f.Чтобы настроить IP-адрес, маску подсети и шлюз по умолчанию вручную, установите переключатель Использовать следующий IP-адрес.

Примечание. В рассмотренном выше примере введены IP-адрес и маска подсети для ПК-А. Шлюз по умолчанию не указан, поскольку к сети не подключён ни один маршрутизатор. В таблице адресации на стр. 1 указаны данные IP-адреса для ПК-Б.

g.Указав все данные IP, нажмите кнопку OK. Нажмите кнопку OK в окне «Свойства подключения по локальной сети», чтобы присвоить IP-адрес адаптеру локальной сети.

h.Повторите перечисленные выше действия, чтобы ввести данные IP-адреса для ПК-Б.

Шаг 2: Проверьте настройки и соединение ПК.

Для проверки настроек и соединения ПК используйте окно командной строки (cmd.exe).

a.На ПК-Анажмите кнопку Пуск, введите cmd в строке Найти программы и файлы и нажмите клавишу ВВОД.

Лабораторная работа: создание простой сети

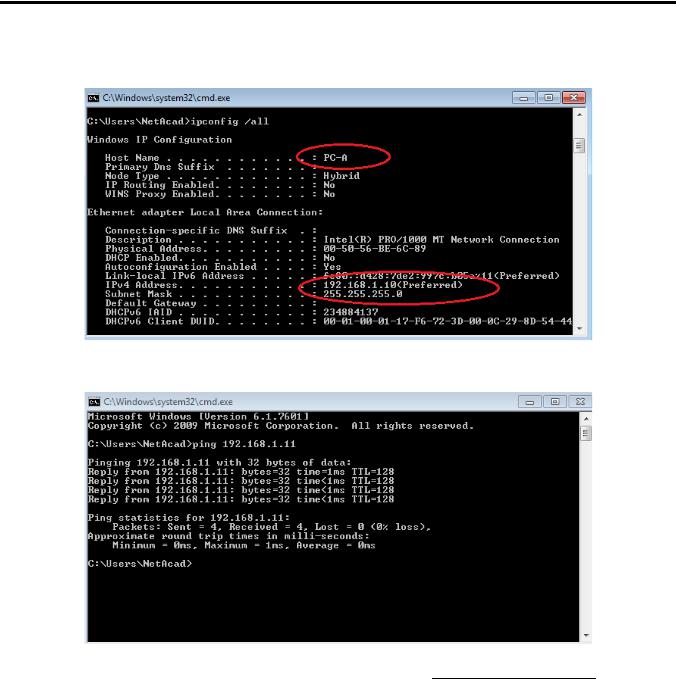

b.В окне сmd.exe можно вводить команды сразу в компьютер и тут же просматривать их результаты. Проверьте настройки ПК с помощью команды ipconfig /all. Эта команда отображает имя ПК

и сведения об IPv4-адресе.

c.Введите ping 192.168.1.11 и нажмите клавишу ВВОД.

Успешно ли выполнен эхо-запрос с помощью команды ping? #A?5H=> Если нет, попытайтесь найти и устранить неполадку.

Примечание. Если вы не получили ответ от ПК-Б, попробуйте отправить эхо-запрос с помощью команды ping на ПК-Б ещё раз. Если ответа от ПК-Б по-прежнему нет, попробуйте отправить эхозапрос с помощью команды ping с ПК-Б на ПК-А. Если ответ от удалённого ПК не поступает, обратитесь за помощью к инструктору.

Лабораторная работа: создание простой сети

Часть 3: Настройка и проверка основных параметров коммутатора

Шаг 1: Подключитесь к коммутатору через консоль.

С помощью программы Tera Term установите консольное подключение ПК-А к коммутатору.

Шаг 2: Войдите в привилегированный режим.

Привилегированный режим даёт доступ ко всем командам коммутатора. К привилегированному набору команд относятся те, которые содержатся в пользовательском режиме, а также команда configure, при помощи которой выполняется доступ к остальным командным режимам. Перейдите

в привилегированный режим, введя команду enable.

Switch>enable Switch#

Приглашение в командной строке изменится с Switch > на Switch #, что указывает на привилегированный режим.

Шаг 3: Войдите в режим конфигурации.

Для входа в режим конфигурации используйте команду configuration terminal.

Switch# configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

Switch (config) |

Приглашение в командной строке изменится в соответствии с режимом глобальной конфигурации.

Шаг 4: Присвойте коммутатору имя.

С помощью команды hostnameизмените имя коммутатора на S1.

Switch(config)# hostname S1 S1(config)#

Шаг 5: Запретите нежелательные поиски в DNS.

Отключите поиск в DNS, чтобы предотвратить попытки коммутатора преобразовывать введённые команды таким образом, как будто они являются именами узлов.

S1(config)# no ip domain-lookup

S1(config)#

Шаг 6: Введите локальные пароли.

Для предотвращения несанкционированного доступа к коммутатору необходимо настроить пароли.

S1(config)# enable secret class

S1(config)# line con 0 S1(config-line)# password cisco

S1(config-line)# login S1(config-line)# exit S1(config)#

Лабораторная работа: создание простой сети

Шаг 7: Введите сообщение дня (MOTD).

Баннер входа в систему, называемый также сообщением дня (MOTD), предупреждает о том, что любые попытки несанкционированного доступа к коммутатору запрещены.

Для использования команды banner motdнеобходимы разграничители, чтобы можно было распознать содержимое баннерного сообщения. Разграничительным символом может быть любой символ, которого нет в данном сообщении. По этой причине часто используются такие символы, как #.

S1(config)# banner motd #

Enter TEXT message.End with the character '#'.

Unauthorized access is strictly prohibited and prosecuted to the full extent of the law. #

S1(config)# exit S1#

Шаг 8: Сохраните конфигурацию.

С помощью команды copyсохраните текущую конфигурацию в файл загрузочной конфигурации, который хранится в энергонезависимой памяти(NVRAM).

S1# copy running-config startup-config

Destination filename [startup-config]? [Enter]

Building configuration...

[OK]

S1#

Шаг 9: Отобразите текущую конфигурацию.

Команда show running-config отображает всю текущую конфигурацию постранично. Для пролистывания страниц используйте клавишу ПРОБЕЛ. Команды, выполненные в пунктах 1–8, выделены ниже.

S1# show running-config

Building configuration...

Current configuration : 1409 bytes

!

! Last configuration change at 03:49:17 UTC Mon Mar 1 1993

!

version 15.0 no service pad

service timestamps debug datetimemsec service timestamps log datetimemsec no service password-encryption

!

hostname S1

!

boot-start-marker boot-end-marker

!

enable secret 4 06YFDUHH61wAE/kLkDq9BGho1QM5EnRtoyr8cHAUg.2

!

noaaa new-model

Лабораторная работа: создание простой сети

systemmtu routing 1500

!

!

noip domain-lookup

!

<outputomitted>

!

bannermotd ^C

Unauthorized access is strictly prohibited and prosecuted to the full extent of the law. ^C

!

line con 0 password cisco login

line vty 0 4 login

line vty 5 15 login

!

end

S1#

Шаг 10: Отобразите версию IOS и другие необходимые данные коммутатора.

С помощью командыshow versionотобразите версию IOS коммутатора, а также другую полезную информацию. Здесь для пролистывания отображаемыхданных также используется клавиша ПРОБЕЛ.

S1# show version

Cisco IOS Software, C2960 Software (C2960-LANBASEK9-M), Version 15.0(2)SE, RELEASE SOFTWARE (fc1)

Technical Support: http://www.cisco.com/techsupport Copyright (c) 1986-2012 by Cisco Systems, Inc. Compiled Sat 28-Jul-12 00:29 by prod_rel_team

ROM: Bootstrap program is C2960 boot loader

BOOTLDR: C2960 Boot Loader (C2960-HBOOT-M) Version 12.2(53r)SEY3, RELEASE SOFTWARE (fc1)

S1 uptime is 1 hour, 38 minutes

System returned to ROM by power-on

System image file is "flash:/c2960-lanbasek9-mz.150-2.SE.bin"

This product contains cryptographic features and is subject to United States and local country laws governing import, export, transfer and use. Delivery of Cisco cryptographic products does not imply third-party authority to import, export, distribute or use encryption. Importers, exporters, distributors and users are responsible for
