ВВЕДЕНИЕ

Трубные соединения применяются в системах отопления, водопровода, газопровода, а также в системах смазки машин. Соединения труб осуществляется с помощью стандартных соединительных деталей – фитингов, которые, в свою очередь, в зависимости от характера соединения могут иметь самую разнообразную форму (рис. 1).

а б

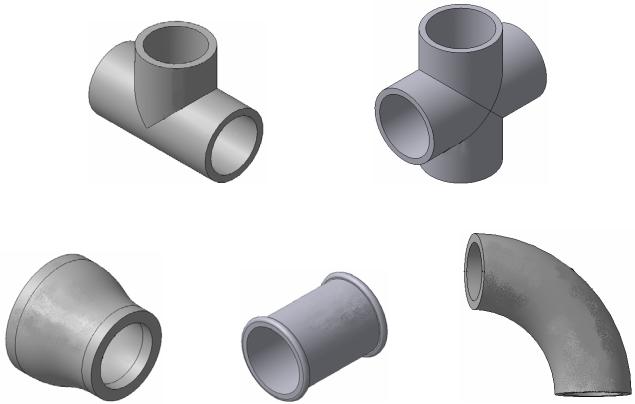

Рис. 1. Формы фитингов: а – тройник; б – крест; в – муфта переходная; г – муфта; д – угольник

Целью данных методических указаний является закрепление знаний по правилам выполнения чертежей резьбовых соединений, а также совершенствования навыков чертёжной работы, приобретённых в средней школе. Студенты

должны знать типы трубных соединений, изображение их на чертеже и обозначение согласно ГОСТам.

РЕКОМЕНДАЦИИ ПО ВЫПОЛНЕНИЮ ЗАДАНИЯ Перед выполнением графической работы необходимо ознакомиться с со-

держимым данного методического указания, а также ГОСТами: 2.301-68 Форматы.

2.302-68 Масштабы.

2.303-68 Линии.

2.304-68 Шрифты чертёжные.

2.307-68 Нанесение размеров и предельных отклонений.

2.311-68 Изображение резьбы.

Задание выполняется по индивидуальному варианту на листе чертёжной бумаги формата А4 с компоновкой, согласно примеру, данному на рис. 12.

На каждом из аудиторных занятий студент обязан предоставлять преподавателю работу для контроля за последовательностью её выполнения.

Все заголовки и надписи должны быть выполнены чертёжными шрифтами №5, №7 в соответствии с ГОСТом 2.304-68. Все элементы задания выполняются тонкими линиями с последующей обводкой. Для обводки чертежа студент должен получить специальное разрешение преподавателя. Задание предусматривает вычерчивание трубных соединений с помощью различных фитингов, используя соответствующие ГОСТы.

1 Этап. На листе формата А4 тонкими линиями вычертить рамку и отвести место для основной надписи.

2 Этап. Тонкими линиями вычертить трубное соединение с применением простого разреза или соединения части вида с частью соответствующего разреза. Данные своего варианта взять из табл. 1.

3 Этап. Нанести выносные и размерные линии. Выполнить сетку для надписей и размерных чисел. Вписать в заготовленную сетку надписи и различные числа.

4 Этап. После проверки работы преподавателем обвести изображения.

ОБЩИЕ СВЕДЕНИЯ

РЕЗЬБА – поверхность, образованная при винтовом движении плоского контура по цилиндрической или конической поверхности.

ПРОФИЛЬ РЕЗЬБЫ – контур сечения резьбы в плоскости, проходящей через её ось. В современном машиностроении наибольшее распространение получили резьбовые соединения деталей машин, осуществляемые при помощи резьбы следующих профилей: треугольного, трапецеидального, прямоугольного, полукруглого и специального.

ЦИЛИНДРИЧЕСКАЯ РЕЗЬБА – резьба, образованная на цилиндрической поверхности.

КОНИЧЕСКАЯ РЕЗЬБА – резьба, образованная на конической поверхности.

ПРАВАЯ РЕЗЬБА – резьба, образованная контуром, вращающимся по часовой стрелке.

ЛЕВАЯ РЕЗЬБА – резьба, образованная контуром, вращающимся против часовой стрелки.

ШАГ РЕЗЬБЫ (Р) – расстояние между соседними одноимёнными боковыми сторонами профиля в направлении, параллельном оси резьбы.

ХОД РЕЗЬБЫ – величина относительно осевого перемещения болта (гайки) за один оборот. У однозаходной резьбы ход равен шагу, у многозаходной ход равен шагу, умноженному на число ходов.

Трубная цилиндрическая резьба

Для соединения деталей в газо-, паро- и водопроводных устройствах с применением уплотнения и в других условиях с неагрессивной средой (вода,
