Материал: 2751

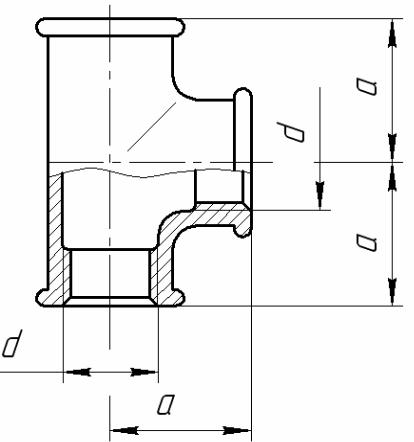

Рис. 7. Тройник прямой
ГОСТ 8948-75
Пример условного обозначения прямого тройника без покрытия с
Dy=40 мм:
Тройник 40 ГОСТ 8948-75;
то же, с цинковым покрытием:
Тройник Ц-40 ГОСТ 8948-75.
ГОСТ 8949-75
Пример условного обозначения переходного тройника без покрытия с
Dy= 40 мм на Dy1=32 мм:
Тройник 40×32 ГОСТ 8949-75;
то же, с цинковым покрытием:
Тройник Ц-40×32 ГОСТ 8949-75.
ГОСТ 8950-75
Пример условного обозначения тройника с двумя переходами без покрытия с Dy=25 мм на Dy1=15 мм и Dy2=20 мм:
Тройник 25×15×20 ГОСТ 8950-75;
то же, с цинковым покрытием:
Тройник Ц-25×15×20 ГОСТ 8950-75.
Конструктивные размеры и технические требования тройников определя-
ет ГОСТ 8944-75.
3. Крест

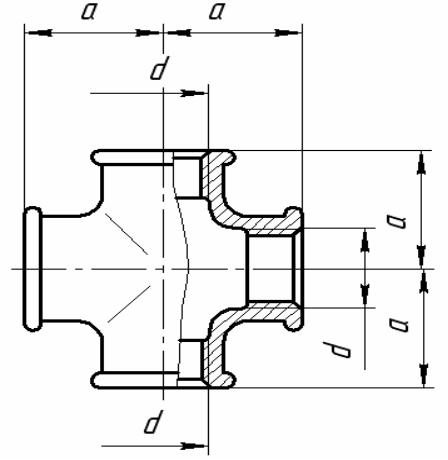

Рис. 8. Крест прямой
ГОСТ 8951-75
Пример условного обозначения прямого креста без покрытия с Dy=25 мм:
Крест 25 ГОСТ 8951-75;
то же, с цинковым покрытием:
Крест Ц-25 ГОСТ 8951-75.
ГОСТ 8952-75
Пример условного обозначения прямого креста без покрытия с Dy=25 мм на Dy1=20 мм:
Крест 25×20 ГОСТ 8952-75;
то же, с цинковым покрытием:
Крест Ц-25×20 ГОСТ 8952-75.
ГОСТ 8953-75
Пример условного обозначения прямого креста с двумя переходами без покрытия с Dy=25 мм на Dy1=15 мм и D2=20 мм:
Крест 25×15×20 ГОСТ 8953-75;
то же, с цинковым покрытием:
Крест Ц-25×15×20 ГОСТ 8953-75.
4.Муфта
Рис. 9. Муфта прямая
ГОСТ 8954-75
Пример условного обозначения прямой короткой муфты с Dy= 40 мм:
Муфта короткая 40 ГОСТ 8954-75;
то же, с цинковым покрытием:
Муфта короткая Ц-40 ГОСТ 8954-75.
ГОСТ 8955-75
Муфты изготавливают двух исполнений:
1– с правой резьбой;
2– с право-левой резьбой.
Стандарт полностью соответствует СТ СЭВ 3303-81.
Пример условного обозначения прямой длинной муфты исполнения 1 без покрытия с Dy= 40 мм:
Муфта длинная 1-40 ГОСТ 8955-75;
то же, с цинковым покрытием:
Муфта длинная 1-Ц-40 ГОСТ 8955-75.
ГОСТ 8956-75
Пример условного обозначения компенсирующей муфты без покрытия с
Dy= 40 мм:
Муфта компенсирующая 40 ГОСТ 8956-75;
то же, с цинковым покрытием:
Муфта компенсирующая Ц-40 ГОСТ 8956-75.
5. Труба
Основным параметром для труб является величина условного прохода. Условный проход примерно равен размеру внутреннего номинального диаметра трубы, который обозначается буквами Dу с добавлением размера условного прохода. Например, условный проход в 25 мм обозначается Dу 25. Номинальный диаметр трубной резьбы условно отнесен к внутреннему диаметру трубы, наружный диаметр трубной резьбы больше номинального внутреннего диаметра на удвоенную толщину стенки трубы. Например, номинальный внутренний диаметр трубы 1(дюйм) ≈ Dу 25 мм, а номинальный наружный диаметр трубной резьбы – 33, 250 мм ). Трубы классифицируют на обыкновенные, усиленные и облегченные, оцинкованные и неоцинкованные.
Примеры условных обозначений труб.
Труба обыкновенная, неоцинкованная, с цилиндрической резьбой и с условным проходом Dу 25 мм:
Труба Ц25 ГОСТ 3262–75;
то же, оцинкованная, мерной длины 4 м:
Труба О-Ц25×4000 ГОСТ 3262–75.
Для труб усиленных в обозначении после слова «Труба» указывают букву «У», для облегченных – букву «Л».
