насыщенный пар, горючий газ и др., при температуре не более 175 0 С) применяют трубную цилиндрическую резьбу (ГОСТ 6357-81). Она имеет более мелкий шаг (для герметичности соединения) и меньшую высоту профиля в отличие от дюймовой резьбы, что позволяет применять ее на тонкостенных деталях. Она стандартизирована для диаметров от 1/16 до 6 дюймов (один дюйм равен
25, 4 мм).
Профиль – равнобедренный треугольник со скругленным углом при вершине 550 (рис. 2)
Рис. 2. Изображение профиля трубной резьбы
На чертежах резьбу изображают условно, независимо от профиля резьбы. Резьбу на трубе показывают сплошными основными линиями по наружному диаметру резьбы и сплошными тонкими по внутреннему диаметру на всю длину резьбы, включая фаску. На видах, полученных проецированием на плоскость, перпендикулярную оси трубы, по внутреннему диаметру резьбы проводят дугу сплошной тонкой линией на ¾ окружности, разомкнутой в любом месте, но не на осевых.
Трубную цилиндрическую резьбу обозначают на чертежах буквой G, которую наносят на полке-выноске перед размером условного прохода трубы в дюймах.

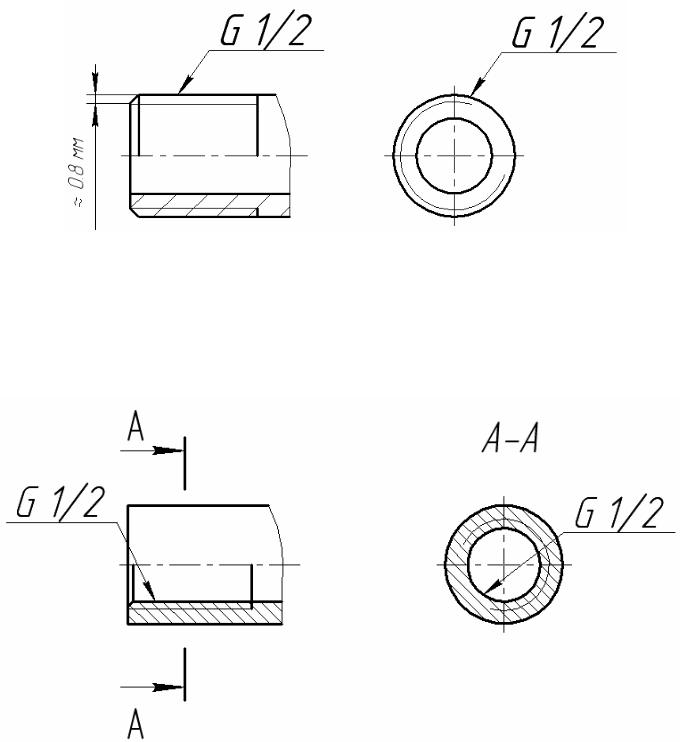

Изображение трубной наружной и внутренней цилиндрической резьбы приведено на рис. 3, 4 соответственно.
Рис. 3. Изображение наружной трубной цилиндрической резьбы
Рис. 4. Изображение внутренней трубной цилиндрической резьбы
Трубная коническая резьба
Конические резьбы (ГОСТ 6211-81) применяются в конических резьбовых соединениях и в соединениях наружной конической резьбы с внутренней цилиндрической резьбой (рис. 5). Такое соединение деталей обеспечивает повышенную герметичность и используется во всех видах техники для различных жидкостных и газовых сред, в том числе и агрессивных с высоким давлением (до 106 МПа) и температурой (от –60 до +500 0 С).
Резьба выполняется на конической поверхности с конусностью 1:16, профилем резьбы, аналогичным трубной цилиндрической резьбе, и характеризуется размерами наружного и внутреннего диаметра, измеренными в так называемой основной плоскости резьбы (примерно посередине резьбы, в этом месте диаметр конической резьбы равен диаметру трубной цилиндрической).
Трубную коническую резьбу обозначают: наружную буквой R, внутреннюю буквой Rс, которую наносят на полке-выноске перед размером условного прохода трубы в дюймах.
а |
б |

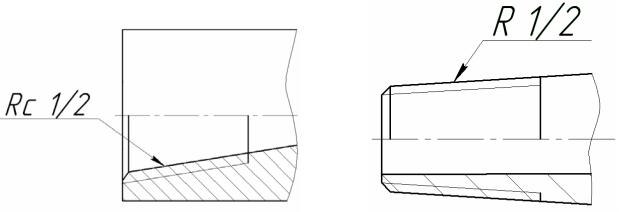

Рис. 5. Изображение трубной конической резьбы: а – внутренней; б – наружной
ОСНОВНЫЕ ПАРАМЕТРЫ СТАНДАРТНЫХ ФИТИНГОВ
1. Угольник
а |
б |

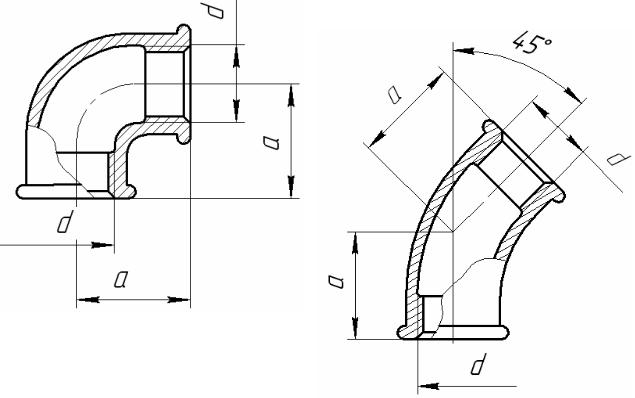

Рис. 6. Угольники проходные: а – с углом 90 0; б – с углом 45 0
ГОСТ 8946-75
Угольники проходные изготавливают с углом 900 и 450 двух исполнений:
1– с внутренней резьбой;
2– с наружной и внутренней резьбой.
Пример условного обозначения проходного угольника с углом 900 исполнения 1 без покрытия с Dу =40мм:
Угольник 90 0 – 1 – 40 ГОСТ 8946-75;
то же, с цинковым покрытием:
Угольник 90 0 – 1- Ц – 40 ГОСТ 8946-75.
Пример условного обозначения проходного угольника углом 450 исполнения 1 без покрытия c Dy= 40 мм:
Угольник 45 0– 1 – 40 ГОСТ 8946-75;
то же, с цинковым покрытием:
Угольник 450 – 1 – Ц – 40 ГОСТ 8946-75.
Угольники могут быть переходными по ГОСТ 8947-75 (переходной угольник обеспечивает соединение труб разных диаметров). Они изготавливаются с углом 900 в двух исполнениях (с внутренней резьбой, с наружной и внутренней резьбой). Условное обозначение аналогично обозначению проходного угольника.
