УДК 656.13.001.25

Безопасность транспортных средств [Текст]: методические указания к выполнению курсового проекта для студентов специальности 190702 – Организация и безопасность дорожного движения / Ю.В. Струков, В.А. Зеликов, Г.А. Денисов, Д.В. Енин; Фед. агентство по образованию, Гос. образоват. учреждение высш. проф. образования. Воронеж. гос. лесотехн. акад.

– Воронеж, 2005. – 16 с.

Производится расчет параметров завершенного обгона, параметров незавершенного обгона и показатели тормозной динамичности автомобиля. Расчет параметров позволяет оценить предельные условия обгона автомобиля и целесообразность выполнения маневра обгона в конкретных условиях движения автотранспортных средств различных категорий.

Печатается по решению редакционно-издательского совета ВГЛТА

Рецензент канд. техн. наук, доц. ВГАУ А.В. Шмидт

3

1 ЦЕЛЬ И ЗАДАЧИ КУРСОВОГО ПРОЕКТА

Целью курсового проекта является закрепление студентами знаний, полученных в лекционном курсе «Безопасность транспортных средств» и связанных с пониманием влияния свойств транспортных средств (ТС) и условий движения на возможность и целесообразность совершения обгона.

В ходе выполнения курсового проекта должны быть определены:

-значения времени (tобг ), пути (Sобг) и скорости (Vобг) при выполнении завершенного обгона;

-значения времени (tн.обг ), пути (Sн.обг), необходимые для выполнения незавершенного обгона при заданной величине замедления автомобиля после ре-

шения водителя прекратить обгон; - основные показатели тормозной динамичности автомобиля.

Пояснительная записка выполняется на листах формата А4. Все расчеты необходимо проводить в международной системе единиц (СИ). Результаты вычислений представляют в виде таблиц и графиков. Масштаб, выбираемый при построении графиков, должен обеспечивать наглядность представляемой информации и удобство пользования полученными результатами.

В ходе выполнения курсового проекта студенты должны получить навыки самостоятельного выполнения инженерных расчетов по специальности, грамотного оформления технической документации, использования нормативных документов и технической литературы.

4

2ПОДГОТОВКА ИСХОДНЫХ ДАННЫХ

Вкачестве исходных данных задаются:

-длина обгоняющего ТС – L1;

-длина обгоняемого ТС – L2;

-максимальная скорость обгоняющего ТС – Vmax;

-постоянная времени разгона обгоняющего ТС - ТV;

-максимальное для обгоняющего ТС замедление - Jmax;

-постоянная скорость движения обгоняемого ТС – V2;

-временной интервал между обгоняющим и обгоняемым ТС перед началом обгона τ12;

-временной интервал между обгоняемым и обгоняющим ТС после завершения обгона τ21;

-коэффициент сцепления φ.

Временные интервалы между ТС принимаются одинаковыми для всех вариантов заданий, они равны τ12 =2,0 с и τ21=1,5 с.

3 ОПРЕДЕЛЕНИЕ ПАРАМЕТРОВ ОБГОНА

Обгон является важным маневром, который позволяет водителю ТС поддерживать оптимальную, по условиям задачи управления, среднюю скорость. Возможность выполнения обгона зависит от скорости обгоняемого и скоростных свойств обгоняющего ТС, наличия необходимого интервала во встречном потоке. Обгон может выполняться «с хода» и с ожиданием возможности обгона, когда начальная скорость обгоняющего ТС равна скорости обгоняемого автомобиля. Последняя схема является наиболее типичной для сегодняшнего состояния транспортного потока и используется при выполнении курсового проекта.

5

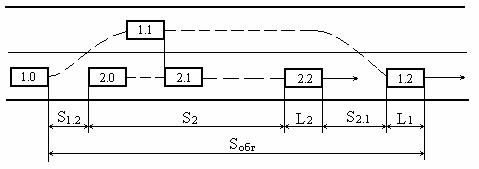

На рис. 1 представлена схема обгона «с ожиданием». Перед началом обгона водитель обгоняющего ТС следует за обгоняемым ТС с временным интервалом τ12, которому соответствует дистанция S12. В процессе обгона в определенный момент времени (положение 1.1) водитель должен принять окончательное решение о завершении или прекращении обгона. В случае продолжения обгона обгоняющее ТС опережает обгоняемое ТС и возвращается на свою полосу движения (положение 1.2). В момент завершения обгона между обгоняемым и обогнавшим ТС должен быть временной интервал τ21, которому соответствует дистанция S21, в последующие моменты времени величина S21 быстро увеличивается, так как скорость обгоняющего ТС выше, чем у обгоняемого.

Рис. 1 Схема обгона с ожиданием

Разгон транспортного средства при обгоне должен выполняться с максимальной интенсивностью и прекращаться плавно после его завершения. Реализация такого режима возможна только в одном случае, когда имеется необходимый интервал времени между обгоняемым ТС и автомобилем, двигающимся впереди него навстречу. (В противном случае водитель обгоняющего ТС после завершения обгона будет вынужден экстренно тормозитQQQQQQQQQнный режим движения ТС обеспечивает минимальные значения пути и времени обгона по схеме «с ожиданием». Значения времени обгона tобг, пути обгона Sобг и

скорости обгоняющего ТС в момент завершения обгона Vобг в зависимости от скорости обгоняемого ТС – определяют предельные условия, при которых обгон может быть завершен.
