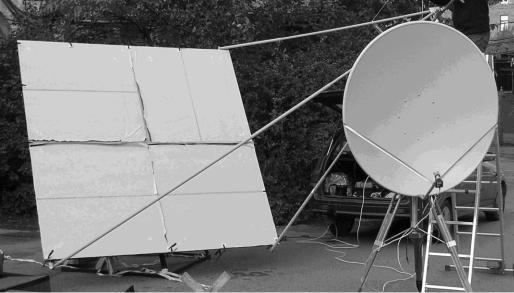

Рис. 8. ПОАР, предназначенная для работы в составе спутниковых телекоммуникационных систем.
поэтому экспериментальные характеристики были получены методом сравнения с эталоном. В качестве эталонных использовались ЗА диаметром 0.9 м (КУ=39 дБ на частоте 11.3 ГГц) и 1.2 м (КУ=41.6 дБ на частоте 11.3 ГГц), источником радиосигнала служил телекоммуникационный спутник. Параметром, по которому оценивалась эффективность антенн, было отношение сигнал/шум. По этому показателю спроектированная ПОАР оказалась эквивалентной ЗА диаметром 1.2 м. В то же время, уровень спектра принятого на ПОАР сигнала со спутника был выше, чем уровень спектра сигнала, принятого на ЗА. В итоге, КУ спроектированной антенны оценивается в 45 дБ. Такая разница между шумовыми и направленными характеристиками объясняется ДН ПОАР, которая имеет повышенный уровень боковых лепестков в сравнении с ЗА.
ОСНОВНЫЕ РЕЗУЛЬТАТЫ И ВЫВОДЫ
В ходе исследований, проведенных в рамках поставленных задач, получены следующие основные результаты:
1.Разработана математическая модель ПОАР на основе конечно-бесконечных структур. Конечно-бесконечные структуры давно используются для моделирования АР с внутренним питанием, однако, применительно к ПОАР такой подход не был развит до настоящего времени.
2.С помощью полученной модели исследована зависимость ширины полосы рабочих частот и формы ДН ПОАР от размера раскрыва, величины фокусного расстояния и количества слоев печатных излучателей.
3.Проанализировано влияния геометрии ПОАР на ошибки фазового распределения вдоль раскрыва
4.Усовершенствованы методики проектирования многочастотных ПОАР, позволившие получить антенны с улучшенными характеристиками. Суть предложенных нововведений заключается в модификации ячейки Флоке, что позволяет более точно учитывать взаимное влияние ПЭ в пределах раскрыва.
5.Предложена пошаговая процедура синтеза геометрии двухчастотных ПОАР.
6.Установлено, что многослойные ПОАР, раскрыв которых совпадает с площадью, занимаемой первыми двумя зонами Френеля, потенциально могут
16
обеспечивать двукратное перекрытие частотного диапазона по критерию снижения коэффициента использования поверхности (КИП) на 1 дБ.
7.Установлено, что многослойные ПОАР с большим раскрывом обладают значительно большей устойчивостью к производственным погрешностям при сборке и разбросу параметров материалов в сравнении с однослойными структурами.
8.Установлено, что при проектировании многослойных ПОАР увеличение числа слоев печатных излучателей свыше двух не приводит к однозначному улучшению характеристик ПОАР. Так, переход на трехслойные структуры и выше уже не целесообразен без дополнительной оптимизации геометрии ПОАР.
Обоснованность данных выводов подтверждена в ходе экспериментальных исследований изготовленных образцов ПОАР в ходе ряда НИОКР.
