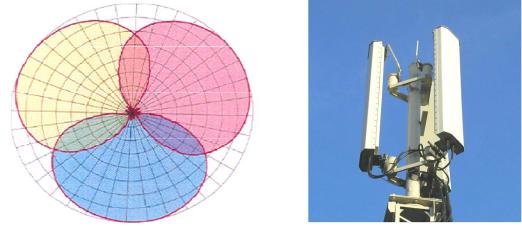

Таблица 3.4 – Основные параметры антенн базовых станций фирмы

«KATHREIN»

76

3.3 Оформление курсового проекта

Пояснительную записку брошюруют в виде тетради из листов белой бумаги формата А4 с плотной обложкой. Лицевую сторону обложки оформляют как титульный лист. В начале пояснительной записки помещается задание и оглавление. Рубрикация должна соответствовать пунктам задания. Все расчеты производят по формулам, которые записывают сначала в общем виде с указанием условных обозначений и размерностей, нумеруют по порядку и снабжают ссылками на источники. Список литературы приводится в конце проекта.

Иллюстрационный материал выполняется на белой бумаге формата А4 с соблюдением ГОСТ. Страницы, рисунки и таблицы должны быть пронумерованы.

Задание на курсовой проект необходимо оформить в следующем виде:

Федеральное агентство связи

ФГОБУ ВПО «Сибирский государственный университет телекоммуникаций и информатики»

Задание на курсовой проект «Проект сети сотовой связи стандарта GSM»

Студент (ка)_______________ Курс_____ Группа______

-мощность передатчика базовой станции, дБВт

-чувствительность приемника базовой станции, дБВт

-высота подвеса антенны базовой станции, м

-усиление антенны базовой станции, дБ

77

Технические параметры мобильной станции:

-мощность передатчика мобильной станции, дБВТ

-чувствительность приемника мобильной станции, дБВТ

-усиление антенны мобильной станции, дБ

Дата выдачи задания:

Подпись студента ________

Подпись руководителя_________

3.4 Рекомендации к выполнению разделов курсового проекта

Введение

В данном разделе необходимо рассмотреть общие вопросы сотовой связи, кратко охарактеризовать этапы эволюционного развития поколений сотовой связи и современное состояние технологий передачи данных в системах сотовой связи. В заключение раздела должна быть сформулирована цель курсового проекта.

3.4.1 Теоретическая часть

3.4.1.1 Принципы построения сетей сотовой связи

Необходимо рассмотреть архитектуру и взаимодействие элементов сетей сотовой связи стандарта GSM.

3.4.1.2 Краткая характеристика населенного пункта

Необходимо привести карту населенного пункта с указанием масштаба (пример показан на рисунке 3.1).

78

Рис. 3.1. Карта города Кемерово

Кроме того, дать краткую экономико-географическую характеристику населенного пункта и перспективы его развития.

Для выполнения курсового проекта необходима информация о площади населенного пункта, характере застройки и численности населения.

3.4.2 Расчетная часть

3.4.2.1 Методика расчета зоны обслуживания базовой станции

При проектировании системы радиосвязи определяющим фактором является оценка ее эффективности. Для сетей подвижной радиосвязи это означает обеспечение радиообмена для любых абонентов с заданным качеством на пределе расчетной дальности. При этом понятие качества трактуется как предоставление канала связи с удовлетворительно низкой вероятностью отказа или чрезмерного ожидания, и достаточной разборчивостью при аналоговой телефонии, или достаточно малой вероятностью поэлементной ошибки при передаче цифровых каналов.

Данные многочисленных измерений, проведенные различными исследователями, показывают, что мощность сигнала на входе приемника Рвх,

79

необходимая для обеспечения удовлетворительного качества приема, должна превышать пороговую мощность сигнала (чувствительность приемника).

Таким образом, с учетом внешних шумов в пределах некоторой территориальной зоны уровень мощности сигнала на входе приемника определяется выражением:

Расчет радиуса зоны обслуживания базовой станции проводится в следующей последовательности.

Для случая свободного пространства уровень мощности сигнала на входе приемника равен:

где Рпд БС – мощность сигнала на выходе передатчика базовой станции; GБС и GМС – усиление антенны базовой и мобильной станции

соответственно, дБ;

Aсв – затухание сигнала в свободном пространстве, дБ, определямое по выражению:

где R0 – расстояние между БС и МС;

λ– рабочая длина волны.

Вреальных условиях пересечённой, неоднородной по своим

станциями практически всегда присущи явления искажений, рассеяния, поглощения энергии радиоволн различными объектами. Этим обусловлен эффект многолучевого распространения – главная причина замираний сигналов. Причем механизмы образования многолучевости случайно проявляются во времени и в пространстве. В наиболее общем случае, когда движется мобильная станция и, соответственно, случайно изменяются
