Cf – поправочный коэффициент, учитывающий корреляцию разнесенных сигналов. Обычно в расчетах для учебных целей принимают равным единице.

Для всей проектируемой ЦРРЛ с поучастковым резервированием неустойчивость связи определится по формуле:

где т – число участков резервирования.

В случае пространственного разнесения антенн неустойчивость связи на всей линии определяется как сумма неустойчивости связи на отдельных пролетах:

Тпр(Vмин) = Т0(Vмин) + [ ∑ Тn (Vмин) + Ттр(V)мин ]н х [∑ Т0 (V)мин + Ттр(Vмин)]в +

+Тд((Vмин),%

Индексы «н» и «в» относятся соответственно к нижней и верхней антеннам. В том случае, если и при наличии резервирования не выполняются нормы на устойчивость связи, необходимо привести перечень возможных мероприятий,

направленных на повышение устойчивости связи.

2.8 Расчет диаграмм уровней сигналов на пролетах ЦРРЛ

При проектировании ЦРРЛ рассчитывают средние мощности сигнала на входах приемников всех интервалов линии (точнее, мощности при среднем значении градиента g). Средние значения уровней сигналов рассчитываются (и сравниваются с измеренными значениями) для оценки качества настройки аппаратуры и антенно-волноводного тракта, для проверки правильности построения профилей пролетов, для оценки точности юстировки антенн, для определения и поддержания в заданных пределах при эксплуатации ЦРРЛ энергетического запаса аппаратуры на замирания сигнала, определяемого как:

66

где: Рср – средний уровень сигнала, дБВт, Рпор – пороговый уровень сигнала, дБВт.

Средняя мощность сигнала на входе приемника:

Рср = Р0 Vср2,

где: Р0 – мощность сигнала на входе приемника для случая свободного пространства, определяемая как:

где: Асв – затухание радиоволн в свободном пространстве; апрд и апрм – потери энергии в антенно-волноводных трактах; Рпд – уровень мощности сигнала на выходе передатчика;

Gпд и Gпр – коэффициенты усиления передающей и приемной антенн; Vср – значение множителя ослабления при среднем значении градиента

диэлектрической проницаемости тропосферы.

Величина Vср находится в зависимости от относительного просвета при среднем значении градиента по графикам рисунка 2.5 в зависимости от параметра μ:

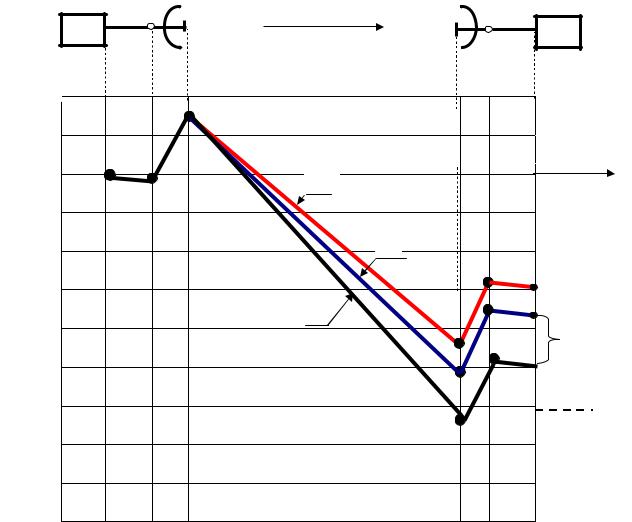

В курсовом проекте необходимо рассчитать диаграмму уровней для одного (самого длинного) пролета. В качестве примера в таблице 2.4 приведены результаты расчета диаграммы уровней для p(g) = 1,0 (Vср = 0 дБ).

Расчеты для значений p (g)опт и при V= Vмин проводятся аналогичным образом.

Таблица 2.4 – Расчет диаграммы уровней

p (g) = 1,0 ; Vср = 0,0 дБ (свободное пространство )

67

2.9 Разработка схемы организации связи

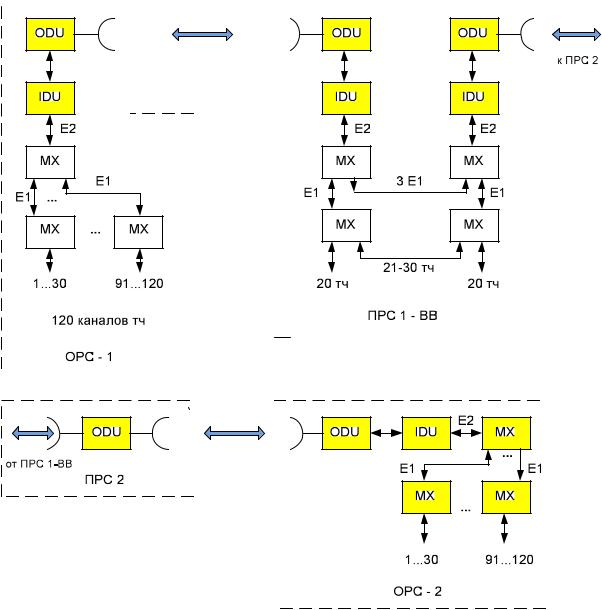

В качестве примера на рисунке 2.12 приведена схема организации связи на ЦРРЛ, состоящей из двух пролетов.

68

Рис. 2.12. Пример схемы организации связи

На ОРС – 1 от аналоговой АТС 120 каналов т.ч. подаются на первичные мультиплексоры (при проектировании необходимо выбрать и указать модель мультиплексора), на выходе которых формируются 4 цифровых потока Е1, которые при помощи вторичного мультиплексора преобразуются в цифровой поток Е2, поступающий на внутреннее оборудование IDU и далее по соединительному кабелю на оборудование наружного размещения ODU.

В направлении приема производятся обратные операции. Для выделения 20-ти каналов т.ч. на промежуточной станции ПРС 1-ВВ устанавливаются вторичные и первичные мультиплексоры. Для трех потоков Е1 организуется цифровой транзит. Из первого цифрового потока Е1 выделяются 20 телефонных каналов. Для 10 телефонных каналов (с 21 по 30) организуется низкочастотный транзит. На этой ПРС предусмотрен ввод 20 каналов т.ч.

69

На промежуточной станции ПРС 2 производится активный переприем радиосигналов. В данном варианте регенерация сигналов на этой станции не производится. При регенерации сигналов необходима установка оборудования IDU. На оконечной станции ОРС-2 при помощи соответствующего мультиплексорного оборудования формируются аналоговые окончания телефонных каналов.

Если на оконечных станциях (или промежуточных) имеются электронные АТС, то надобность в установке первичных мультиплексоров отпадает, так как электронные АТС работают с цифровыми потоками Е1. Данное обстоятельство необходимо учитывать при выполнении курсового проекта.

2.10Список литературы

1Тимищенко М.Г. Проектирование радиорелейных линий: учебное пособие для техникумов. М.: Радио и связь, 1976.

2Мордухович Л.Г. Радиорелейные линии связи. Курсовое и дипломное проектирование: учебное пособие для техникумов. – М.: Радио и связь, 1989.

3Б.Н. Маглицкий, М.Г. Кокорич. Спутниковые и радиорелейные системы передачи: методические указания по выполнению курсового проекта. – Новосибирск. 2003.

4Конспект лекций по дисциплине "Спутниковые и радиорелейные системы передачи".

5Мацков А.А. Цифровая радиорелейная связь // Технологии и средства связи. –

1998. – № 2.

6Безруков В.Г., Мусаэлян С.А., Рыжков А.В. Отечественные радиорелейные станции // Вестник связи. – 1998, – № 1.

7Цифровые радиорелейные системы концерна ALKATEL // Электросвязь. – 1994. – № 1.

8Златкин Б.Ш., Мацков А.А. Российские цифровые радиорелейные станции // Технологии и средства связи. – 1998. – №2.

9Безруков В.Г., Мусаэлян С.А. Радиорелейное оборудование на рынке России // Connect! Мир связи. – 1999. – №3.

10Маглицкий Б.Н. Цифровые радиорелейные станции «Радан-МС»: учебное пособие / Сиб. Гос. университет телекоммуникаций и информатики: Новосибирск, 2005.

11Маглицкий Б.Н. Цифровые радиорелейные станции «Радан-МГ»: учебное пособие / Сиб. Гос. Университет телекоммуникаций и информатики: Новосибирск, 2004.
