Для подбора необходимого спутника удобно воспользоваться ресурсами сайта http://www.telesputnik.ru/ft/freqtab.php, разделом Таблица частот спутниковых каналов. Зона покрытия спутников приведена на сайте http://intersputnik.ru/services/satellites. Для определения точных координат места установки антенны удобно воспользоваться приложением Google Earth.
Примечание: В некоторых вариантах необходимо организовать прием каналов одновременно с двух спутников.
11
Таблица 1.2 – Параметры препятствия
|
|
|
|
|
|
|
|
№№ |
|
Расстояние до |
|
Высота |
|
|
варианта |
|
препятствия, м |
|
препятствия, м |
|
|
|
|
|
|
|
|
|
1 |
50 |
30 |
|
||
|
|
|
|
|
|
|
|
2 |
75 |
30 |
|
||
|
|
|
|
|
|
|
|
3 |
100 |
40 |
|
||
|
|
|
|
|
|
|
|
4 |
125 |
50 |
|
||
|
|
|
|
|
|
|
|
5 |
150 |
70 |
|
||
|
|
|
|
|
|
|
|
6 |
200 |
50 |
|
||
|
|
|
|
|
|
|
|
7 |
250 |
70 |
|
||
|
|
|
|
|
|
|
|
8 |
300 |
70 |
|
||
|
|
|
|
|
|
|
|
9 |
250 |
60 |
|
||
|
|
|
|
|
|
|
|
10 |
200 |
50 |
|
||
|
|
|
|
|
|
|
|
11 |
175 |
40 |
|
||
|
|
|
|
|
|
|
|
12 |
150 |
30 |
|
||
|
|
|
|
|
|
|
|
13 |
125 |
30 |
|
||
|
|
|
|
|
|
|
|
14 |
100 |
30 |
|
||
|
|
|
|
|
|
|
|
15 |
75 |
20 |
|
||
|
|
|
|
|
|
|
|
16 |
50 |
20 |
|
||
|
|
|
|
|
|
|
|
17 |
75 |
40 |
|
||
|
|
|
|
|
|
|
|
18 |
100 |
30 |
|
||
|
|
|
|
|
|
|
|
19 |
125 |
50 |
|
||
|
|
|
|
|
|
|
|
20 |
150 |
40 |
|
||
|
|
|
|
|
|
|
|
21 |
175 |
40 |
|
||
|
|
|
|
|
|
|
|
22 |
200 |
60 |
|
||
|
|
|
|
|
|
|
|
23 |
225 |
75 |
|
||
|
|
|
|
|
|
|
|
24 |
250 |
50 |
|
||
|
|
|
|
|
|
|
|
25 |
275 |
45 |
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
26 |
250 |
60 |
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
27 |
300 |
80 |
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
28 |
160 |
42 |
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
29 |
90 |
45 |
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
30 |
80 |
39 |
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
12 |
|
|
Таблица 1.3 – Параметры конверторов
Invacom TWH-031, TWF-031
Универсальный конвертер на 2 выхода
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Входная частота: нижний диапазон: 10,7 – 11,7 GHz верхний диапазон: 11,7 – 12,75 GHz
Частота на выходе: 950 – 2150 MHz Коэффициент шума: 0.3 dB Усиление сигнала: 50 – 60 dB
Invacom TWH-031, TWF-031
Универсальный конвертер на 2 выхода
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Входная частота: нижний диапазон: 10,7 – 11,7 GHz верхний диапазон: 11,7 – 12,75 GHz
Частота на выходе: 950 – 2150 MHz Шум-фактор: 0.3 dB
Усиление сигнала: 50 – 60 dB
Invacom SNH-031 & SNF-031
Универсальный конвертер с офсетным облучателем
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Входная частота – низкая: 10.7 – 11.7GHz – высокая: 11.7
– 12.75 GHz
Частота на выходе – низкая: 950 – 2150 MHz – высокая: 950 – 2150 MHz
Шум-фактор: 0.3 dB Усиление сигнала: 50 – 60 dB

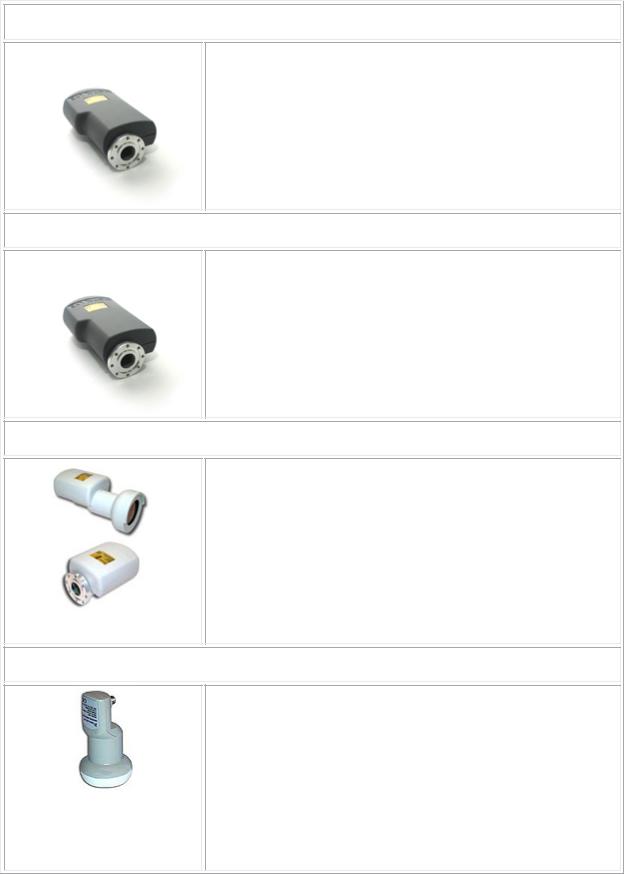

DREAMSAT DS-8
Конвертор универсальный, с офсетным облучателем 10.7 – 12.75 ГГц, коэффициент шума 0,4 дБ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Вход ГГц: 10.7-11.7 / 11.7-12.75 Выход МГц: 950-1950 / 1100-2150
Коэффициент шума дБ: 0.4 Коэффициент усиления дБ: 50-60 Частота гетеродина ГГц: 9.75 / 10.6
13
Продолжение таблицы 1.3

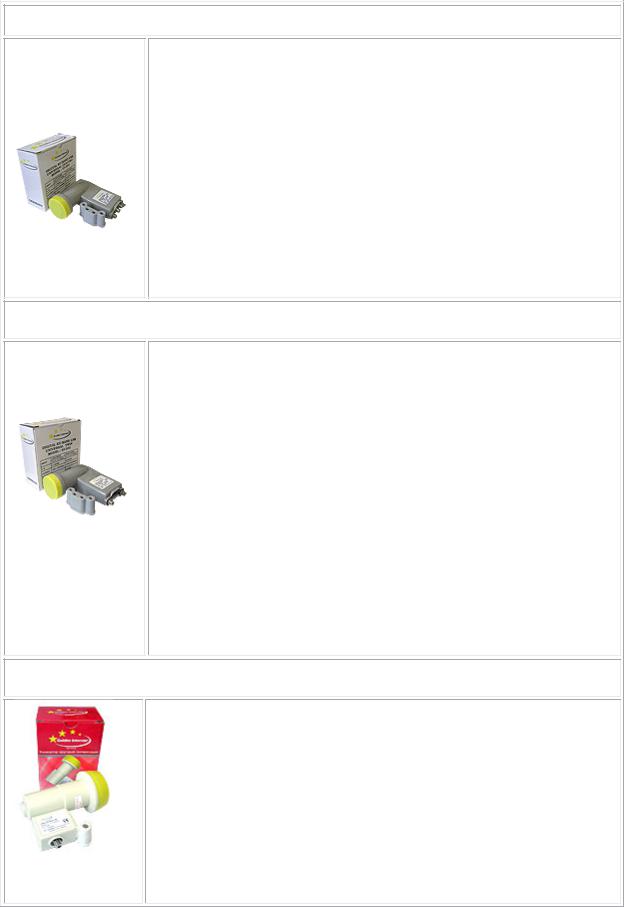

Golden Interstar GI-204/BigSat BS-204
Универсальный малошумящий спутниковый Quadroконвертор
Ku-диапазона Golden Interstar Universal GI-204 с уровнем собственных шумов до 0.3 дБ с 4 поддиапазонными выходами V/L V/H H/L и H/H для профессиональной матричной разводки на несколько абонентов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Вход ГГц: 10.7-11.7 / 11.7-12.75 Выход МГц: 950-1950 / 1100-2150
Коэффициент шума дБ: 0.3 Коэффициент усиления дБ: 50-60 Частота гетеродина ГГц: 9.75 / 10.6
Golden Interstar GI-202/BigSat BS-202
Универсальный полнодиапазонный спутниковый конвертор
Golden Interstar TWIN Ku-диапазона с двумя независимыми выходами (Chakir Telecommunication, Германия) с уровнем собственных шумов до 0.3 дБ.
Используется для подключения 2-х спутниковых ресиверов с одной антенне.
Подходит для приема слабых сигналов.
Герметизатор, входящий в комплект, препятствует попаданию влаги под F-разъем.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Вход ГГц: 10.7-11.7 / 11.7-12.75 Выход МГц: 950-1950 / 1100-2150
Коэффициент шума дБ: 0.3 Коэффициент усиления дБ: 50-60 Частота гетеродина ГГц: 9.75 / 10.6
Golden Interstar GI-101 Extreme – НТВ+
Конвертор для приема НТВ+ программ (для круговой поляризации) с уровнем собственных шумов до 0.3 дБ. Герметизатор, входящий в комплект, препятствует попаданию влаги под F-разъем.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Вход ГГц: 11.7-12.75 Выход МГц: 950-2000
Коэффициент шума дБ: 0.3 Коэффициент усиления дБ: 50 (min) Частота гетеродина ГГц: 9.75 / 10.6
14
Продолжение таблицы 1.3

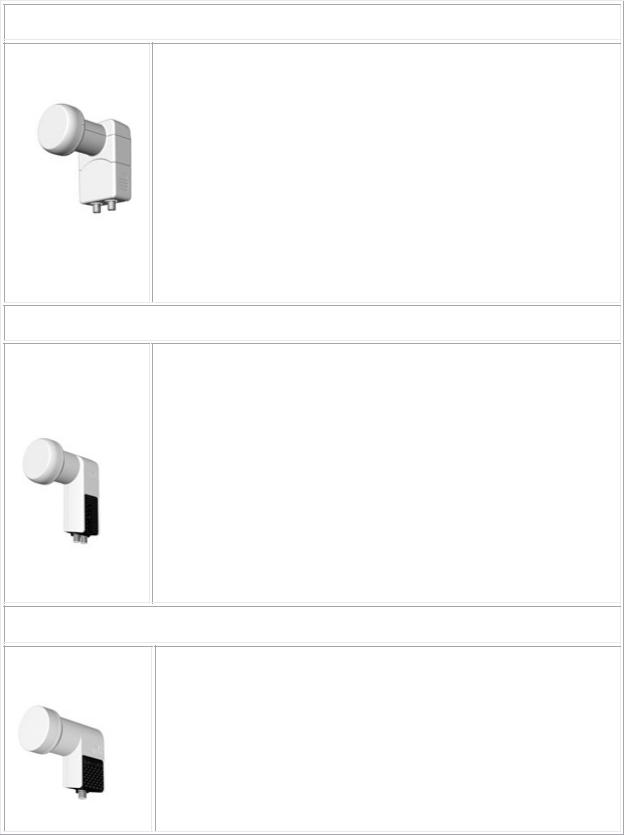

Inverto IDLP-40TCIRCL Universal High-Band Twin Circular 40mm
Конвертор Inverto IDLP-40SCIRCL для приема НТВ+ программ
(для круговой поляризации) с уровнем собственных шумов до 0.4 дБ.
Используется для подключения 2-х спутниковых ресиверов с одной антенны НТВ+.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Вход ГГц: 11.7-12.75 Выход МГц: 950-2000
Коэффициент шума дБ: 0.4 Коэффициент усиления дБ: 50-60 Частота гетеродина ГГц: 9.75 / 10.6
Inverto IDL-40UTB Universal Twin
Универсальный полнодиапазонный спутниковый конвертор
Inverto IDLP-40TB Universal Twin Ku-диапазона с двумя независимыми выходами (Inverto, Люксембург) с уровнем собственных шумов до 0.4 дБ.
Используется для подключения 2-х спутниковых ресиверов с одной антенне.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Вход ГГц: 10.7-11.7 / 11.7-12.75 Выход МГц: 950-1950 / 1100-2150
Коэффициент шума дБ: 0.4 Коэффициент усиления дБ: 50-60 Частота гетеродина ГГц: 9.75 / 10.6
Inverto IDLP-40SL universal
Универсальный конвертор диаметром 40 мм
Inverto IDL-40US с уровнем собственных шумов до 0.4 дБ.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Вход ГГц: 10.7-11.7 / 11.7-12.75 Выход МГц: 950-1950 / 1100-2150
Коэффициент шума дБ: 0.4 Коэффициент усиления дБ: 50-60 Частота гетеродина ГГц: 9.75 / 10.6
