Материал: 577_Maglitskij_B.N._Kosmicheskie_i_nazemnye_sistemy_radiosvjazi_
Продолжение таблицы 1.3

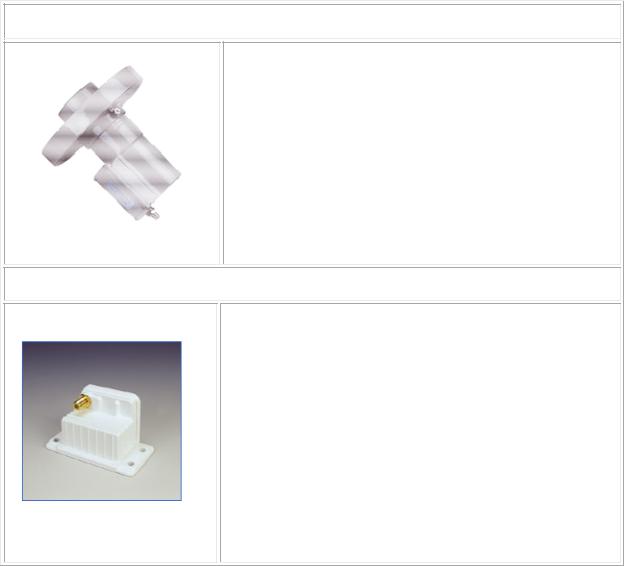

Gospell D11C
LNBF (C-band), 15K, 3,4 - 4,2 ГГц, L и R
поляризация, прямофокусный
Универсальный конвертер на C-диапазон (3.4-4.2 ГГц). Переключение поляризаций напряжением. В комплекте пластина для приема каналов с круговой поляризацией.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Диапазон входящих частот 3.4-4.2 ГГц Диапазон исходящих частот - 950-1750 МГц Шумовая температура - 17K
Коэффициент усиления , дБ: 65
A-Telecom SPL 1720
LNB (C-band), 17K, 3,4 - 4,2ГГц, Корея
Спутниковые конверторы С-диапазона серии A- Telecom SPL-1720
(A-Telecom Co., Ltd., Корея). , фланец.Т
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Вход ГГц 3.4-4.2 Выход МГц 950-1750
Частота гетеродина ГГц 5.15 Стабильность частоты МГц ±2.0 Коэффициент шума K 15 Коэффициент усиления дБ 65
16

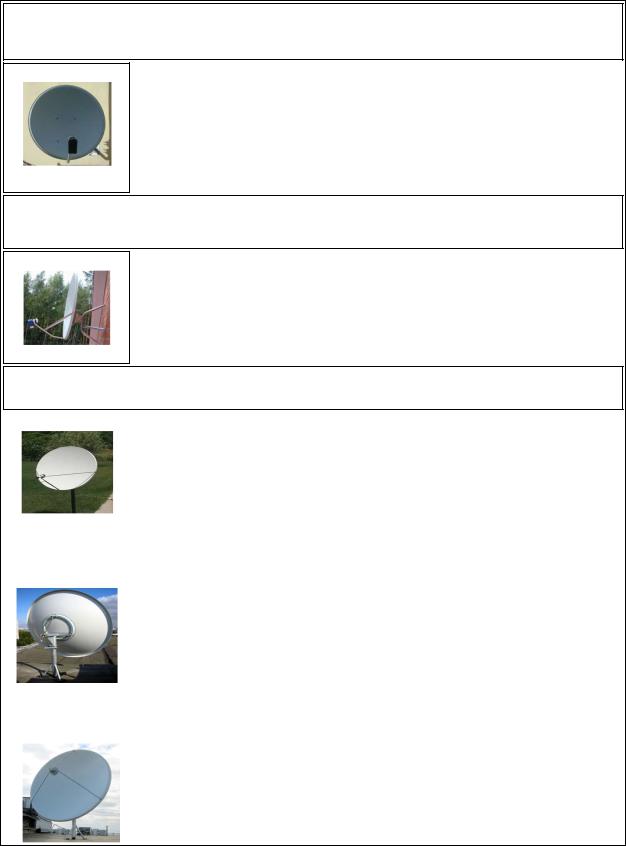

Таблица 1.4 – Типы и параметры антенн
Антенна Супрал СТВ 0,6 азимутальная
Размеры рефлектора, мм: |
|
600x650 |
Тип зеркальной системы: |
|
offset |
Фокусное расстояние, мм: |
|
300 ( f / D= 0.5 ) |
Диапазон частот, ГГЦ: |
|
10,95-12,75 |
Ширина луча, град: |
|
2,8 |
Коэффициент усиления на частоте 11,3 ГГЦ, дБ: |
|
35,9 |
|
|
|
Антенна Супрал СТВ 0,9 азимутальная
Размеры рефлектора, мм: |
|
900x1000 |
Тип зеркальной системы: |
|
Offset |
Фокусное расстояние, мм: |
|
450 ( f / D= 0.5 ) |
Диапазон частот, ГГЦ: |
|
10,95-12,75 |
Ширина луча, град: |
|
2 |
Коэффициент усиления на частоте 11,3 ГГЦ, дБ: |
|
39,1 |
|
|
|
Антенна Супрал СТВ 1,2 азимутальная
|
|
|
|
Размеры рефлектора, мм: |
|
|
|
1200x1340 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Тип зеркальной системы: |
|
|
|
offset |
|
|
|
|
|
|
|
|
|
|
|
|
|
Фокусное расстояние, мм: |
|
|
|
600 ( f / D= 0.4 ) |
|
|
|
|
|
|
|
|
|
|
|
|
|
Диапазон частот, ГГЦ: |
10,95-12,75 |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
Ширина луча, град: |
1,5 |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
Коэффициент усиления на частоте 11,3 ГГЦ, дБ: |
41,2 |
|||
|
|
|
|
|
|
|
||
|
|
|
|
Антенна Супрал СТВ 1,65 азимутальная со стойкой |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Диаметр зеркала, мм: |
1650 |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
Тип зеркальной системы: |
|
|
|
осесиммет. |
|
|
|
|
|
|
|
|
|
|
|
|
|
Фокусное расстояние, мм: |
|
|
|
660 ( f / D= 0.4 ) |
|
|
|
|
|
|
|
|
|
|
|
|
|
Диапазон частот, ГГЦ: |
10,95-12,75 |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
Ширина луча, град: |
1,1 |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
Коэффициент усиления на частоте 11,3 ГГЦ, дБ: |
|
44,3 |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
Антенна Супрал СТВ 1,65 полярная |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Диаметр зеркала, мм: |
|
1650 |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
Тип зеркальной системы: |
|
|
|
осесиммет. |
|
|
|
|
|
|
|
|
|
|
|
|
|
Фокусное расстояние, мм: |
|
|
|
660 ( f / D= 0.4 ) |
|
|
|
|
|
|
|
|
|
|
|
|
|
Диапазон частот, ГГЦ: |
|
10,95-12,75 |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
Ширина луча, град: |
|
1,1 |
||
|
|
|
|
|
|
|||
|
|
|
|
Коэффициент усиления на частоте 11,3 ГГЦ, дБ: |
|
|
44,3 |
|
|
|
|
|
|
|
|
|
|
17

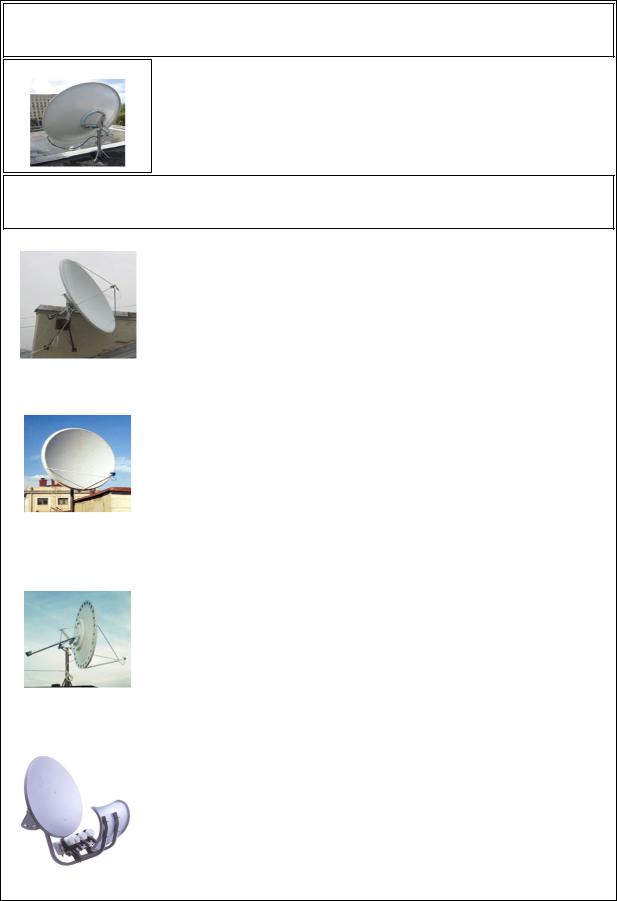

Продолжение таблицы 1.4
Антенна Супрал СТВ 2,0 азимутальная со стойкой
Диаметр зеркала, мм: |
|
2000 |
|
|
|
Тип зеркальной системы: |
|
осесиммет. |
|
|
|
Фокусное расстояние, мм: |
|
780 (f/D= 0.39) |
|
|
|
Диапазон частот, ГГЦ: |
10,95-12,75 |
|
|
|
|
Ширина луча, град: |
0,9 |
|
|
|
|
Коэффициент усиления на частоте 11,3 ГГЦ, дБ: |
46 |
Антенна Супрал СТВ 2,0 полярная
|
|
Диаметр зеркала, мм: |
|
2000 |
|
|
|
|
|
|
|
Тип зеркальной системы: |
|
осесиммет. |
|
|
|
|
|
|
|
Фокусное расстояние, мм: |
|
780 (f/D= 0.39) |
|
|
|
|
|
|
|
Диапазон частот, ГГЦ: |
10,95-12,75 |
|
|
|
|
|
|
|
|
Ширина луча, град: |
0,9 |
|
|
|
|
|
|
|
|
Коэффициент усиления на частоте 11,3 ГГЦ, дБ: |
|
46 |
|
|
|
|
|
|
|
|
|
|
|
|
Антенна Супрал СТВ 1,8 полярная |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Диаметр зеркала, мм: |
|
1800x2001 |
|
|
|
|
|
|
|
Тип зеркальной системы: |
|
offset |
|
|
|
|
|
|
|
Фокусное расстояние, мм: |
|
1035 (f/D=0.575) |
|
|
|
|
|
|
|
Диапазон частот, ГГЦ: |
10,85-12,75 |
|
|
|
|
|
|
|
|
Ширина луча, град: |
0,7 |
|
|
|
|
|
|
|
|
Коэффициент усиления на частоте 11,3 ГГЦ, дБ: |
|
46,3 |
|
|
|
|
|
|
|
|
|
|
|
|
Антенна Супрал СТВ 2,4 полярная |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Диаметр зеркала, мм: |
|
2400x2670 |
|
|
|
|
|
|
|
Тип зеркальной системы: |
|
offset |
|
|
|
|
|
|
|
Фокусное расстояние, мм: |
|
1380 (f/D=0.575) |
|
|
|
|
|
|
|
Диапазон частот, ГГЦ: |
10,95-12,75 |
|
|
|
|
|
|
|
|
Ширина луча, град: |
0,7 |
|
|
|
|
|
|
|
|
Коэффициент усиления на частоте 11,3 ГГЦ, дБ: |
|
47,6 |
|
|
|
|
|
|
|
|
|
|
|
|
Антенна многолучевая T90PM-G+U60-4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Диаметр первого рефлектора, мм |
|
967х1086 |
|
|
|
|
|
|
|
|
|
|
|
|
Диаметр второго зеркала, мм |
|
361х836 |
|
|
|
|
|
|
|
Фокусное расстояние, мм: |
|
1120 (f/D=0,35) |
|
|
|
|
|
|
|
|
|
|
|
|
Диапазон частот, ГГЦ: |
|
10,7÷12,75 |
|
|
|
|
|
|
|
|
|
|
|
|
Коэффициент усиления на частоте 12,5 ГГЦ, дБ |
|
39,7 |
|
|
|
|
|
18
Достаточно полная информация по типам спутниковых антенн, конверторах и ресиверах приведена на сайте:
http://www.sat54.ru/catalog.php?cid=1
Таблица 1.5 – Пороговые отношения Еб/N0 и спектральная эффективность для стандарта DVB – S
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Вид |
|
|
Скорость |
|
|
|
Спектральная |
|
|
Запас на |
|
|
|
||
|
модуляции |
|
|
внутреннего |
|
эффективность, |
|
|
реализацию |
|
Еб/N0 |
|||||
|
|
|
|
кода |
|
|
|
бит/Гц |
|
|
модема, dB |
|
(2×10-4), |
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
дБ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1/2 |
|
|
0,92 |
|
|
0,8 |
4,5 |
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
QPSK |
|
2/3 |
|
|
1,23 |
|
|
0,8 |
5 |
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3/4 |
|
|
|
1,38 |
|
|
0,8 |
|
5,5 |
|
|||
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5/6 |
|
|
1,53 |
|
|
0,8 |
6 |
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
7/8 |
|
|
1,61 |
|
|
0,8 |
6,4 |
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
8PSK |
|
|
2/3 |
|
|
1,84 |
|
|
1 |
6,9 |
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5/6 |
|
|
2,3 |
|
|
1,4 |
8,9 |
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
8/9 |
|
|
2,46 |
|
|
1,5 |
9,4 |
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
16QAM |
|
|
3/4 |
|
|
2,76 |
|
|
1,5 |
9 |
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
7/8 |
|
|
3,22 |
|
|
2,1 |
10,7 |
|
||||
|
|
|
|
|
|
|
||||||||||
|
Таблица 1.6 – Спектральная эффективность и пороговые отношения Eб/N0 |
|||||||||||||||
|
|
для различных видов модуляции и кодирования в стандарте |
||||||||||||||
|
|
DVB – S2 |
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|||||||||
|
Режимы |
|
Спектральная |
|
|
Eб/N0, дБ |
|
|||||||||
|
работы |
|
эффективность, бит/Гц |
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
||||||
|
QPSK 1/2 |
0,99 |
|
|
|
|
|
1 |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
||||||
|
QPSK 3/5 |
1,19 |
|
|
|
|
|
2,23 |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
||||||
|
QPSK 2/3 |
1,32 |
|
|
|
|
|
3,1 |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
||||||
|
QPSK 3/4 |
1,49 |
|
|
|
|
|
4,03 |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
||||||
|
QPSK 4/5 |
1,59 |
|
|
|
|
|
4,68 |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
||||||
|
QPSK 5/6 |
1,65 |
|
|
|
|
|
5,18 |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
||||||
|
QPSK 8/9 |
1,77 |
|
|
|
|
|
6,2 |
|
|||||||
|
|
|
|
|
19 |
|
|
|
|
|
|
|
|
|||
Продолжение таблицы 1.6
|
|
|
|
|
|
|
|
Режимы |
|
Спектральная |
|
Eб/N0, дБ |
|
|
работы |
|
эффективность, бит/Гц |
|
|
|
|
|
|
|
|
|
|
|
QPSK 9/10 |
1,79 |
6,42 |
|
||
|
|
|
|
|
|
|
|
8PSK 3/5 |
1,78 |
5,5 |
|
||
|
|
|
|
|
|
|
|
8PSK 2/3 |
1,98 |
6,62 |
|
||
|
|
|
|
|
|
|
|
8PSK 3/4 |
2,23 |
7,91 |
|
||
|
|
|
|
|
|
|
|
8PSK 5/6 |
2,48 |
9,35 |
|
||
|
|
|
|
|
|
|
|
8PSK 8/9 |
2,65 |
10,69 |
|
||
|
|
|
|
|
|
|
|
8PSK 9/10 |
2,68 |
10,98 |
|
||
|
|
|
|
|
|
|
|
16APSK 2/3 |
2,64 |
8,97 |
|
||
|
|
|
|
|
|
|
|
16APSK 3/4 |
2,97 |
10,21 |
|
||
|
|
|
|
|
|
|
|
16APSK 4/5 |
3,17 |
11,03 |
|
||
|
|
|
|
|
|
|
|
16APSK 5/6 |
3,3 |
11,61 |
|
||
|
|
|
|
|
|
|
|
16APSK 8/9 |
3,52 |
12,89 |
|
||
|
|
|
|
|
|
|
|
16APSK 9/10 |
3,57 |
13,13 |
|
||
|
|
|
|
|
|
|
|
32APSK 3/4 |
3,7 |
12,73 |
|
||
|
|
|
|
|
|
|
|
32APSK 4/5 |
3,95 |
13,64 |
|
||
|
|
|
|
|
|
|
|
32APSK 5/6 |
4,12 |
14,28 |
|
||
|
|
|
|
|
|
|
Рекомендуемая литература к теоретической части курсового проекта
1Спутниковая связь и вещание: справочник / под редакцией Л.Я. Кантора. – М.: Радио и связь, 1997. – 528 с.
2Л.Г. Мордухович, А.П. Степанов. Системы радиосвязи. Курсовое проектирование : учеб. пособие для вузов. – М.: Радио и связь, 1987. – 192 с.
3Б.Н. Маглицкий, А.С. Многолетняя, С.О. Скворцов. Принципы построения индивидуального комплекта для приема сигналов спутникового телевидения / СибГУТИ. – г. Новосибирск. – 2009 г. – 95 с.
