4.2 ФУНКЦИОНАЛЬНАЯ СХЕМА

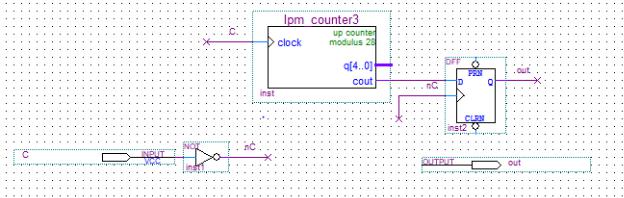

На рисунке 4.2.1 представлена функциональная схема,
устанавливающая задержку.
Рисунок 4.2.1 – Функциональная схема
27
4.3 МОДЕЛИРОВАНИЕ

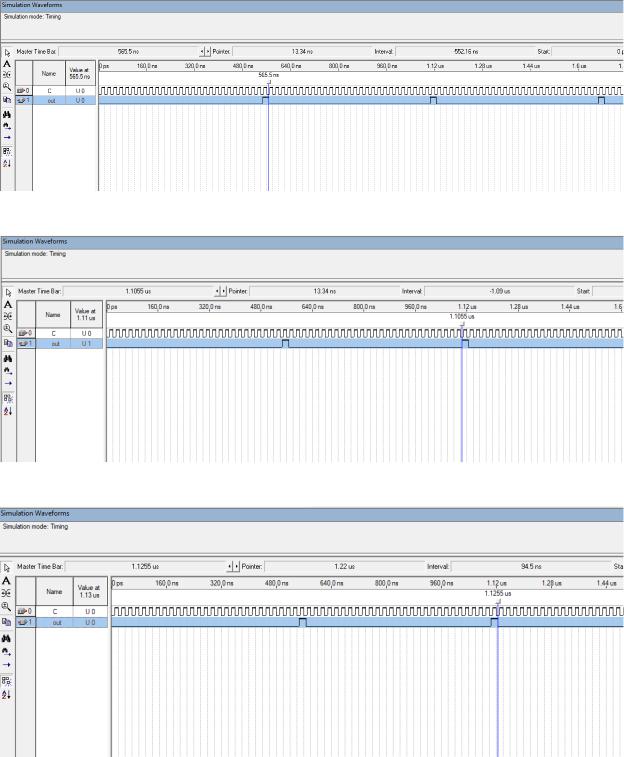

На рисунках 4.3.1 – 4.3.3 показаны результат моделирования с задержками, требуемые для исследования длительности единицы и длительности нуля.
Рисунок 4.3.1 – Результат моделирования для исследования в режиме Timing
Рисунок 4.3.2 – Результат моделирования для исследования в режиме Timing
Рисунок 4.3.3 – Результат моделирования для исследования в режиме Timing
28
Длительность нуля(задержка): 1105,5 нс – 565,5 нс = 540 нс Длительность единицы: 1105,5 нс – 1125,5 нс = 20 нс Данные длительности совпадают с теми, которые были получены в
результате расчётов.

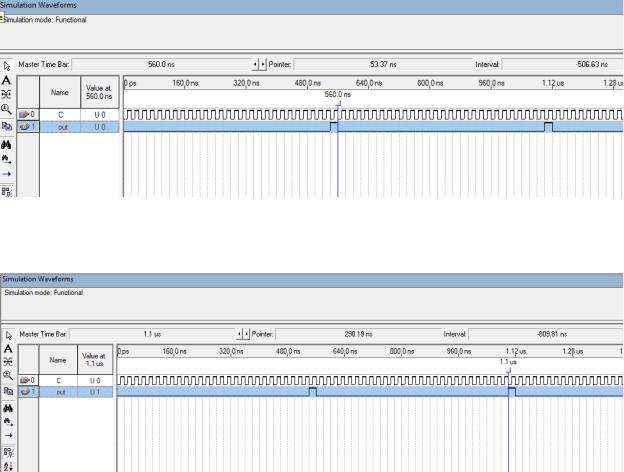

На рисунках 4.3.4 – 4.3.6 представлены результат моделирования без задержек, требуемые для исследования длительности единицы и длительности нуля.
Рисунок 4.3.4 – Результат моделирования для исследования в режиме
Functional
Рисунок 4.3.5 – Результат моделирования для исследования в режиме
Functional
29

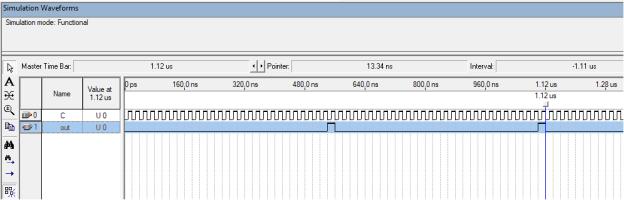

Рисунок 4.3.6 – Результат моделирования для исследования в режиме
Functional
Длительность нуля(задержка): 1100 нс – 560 нс = 540 нс Длительность единицы: 1120 нс – 1100 нс = 20 нс
Данные длительности совпадают с теми, которые были получены в результате расчётов.
30
4.4 КОД НА HDL

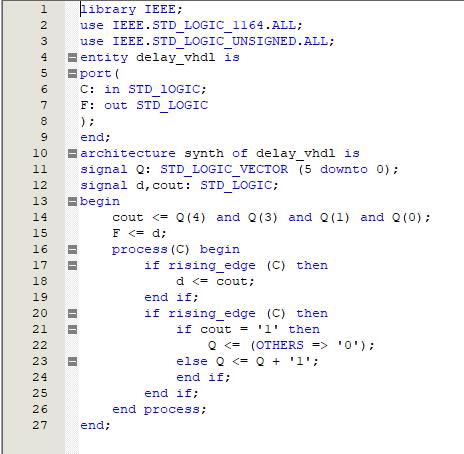

На рисунке 4.4.1 представлен код схемы, описанной на языке VHDL.
Рисунок 4.4.1 – Код схемы на VHDL
